二次结构施工质量要求
二次结构工程质量保证措施
二次结构工程质量保证措施
一、设计阶段的质量保证措施：
1.按照国家相关标准和规范进行设计，确保设计方案符合安全、可行
和经济的要求。
2.进行充分的结构计算和验算，确保结构的承载能力和稳定性。
3.严格控制设计过程中的材料选用和加工工艺，确保材料质量和性能
满足设计要求。
4.参照已建成的类似工程的使用情况和经验，避免设计中的漏洞和不足。
二、施工阶段的质量保证措施：
1.严格执行工程施工组织设计，做好施工前的准备工作，确保施工安
全和施工质量。
2.严格控制材料的质量，对进场材料进行验收，杜绝使用不合格材料。
3.安全施工，设置安全防护措施，确保施工人员的安全。
4.严格控制施工工艺，按照设计图纸和规范要求进行施工，确保结构
的准确性和稳定性。
5.加强现场管理，做好施工记录和施工质量检查，及时处理施工过程
中的问题。
三、监理阶段的质量保证措施：
1.监督施工过程，检查工程施工质量，确保施工符合设计要求和规范要求。
2.审查施工图纸和设计变更，及时发现和纠正设计错误。
3.检查施工材料的验收记录，确保使用的材料符合质量要求。
4.定期检查施工现场，对施工过程中的问题进行及时整改。
5.撰写监理报告，评估工程质量状况，并提出合理化建议。
以上是二次结构工程质量保证措施的一些主要方面，从设计、施工和监理三个环节进行全面的质量保证，可以有效避免二次结构工程出现质量问题，确保工程的安全和可靠。
同时，施工单位和监理单位要加强沟通与协作，形成合力，共同确保工程质量。
二次结构施工质量控制要点
二次结构施工质量控制要点1.施工组织设计与施工方案施工组织设计是二次结构施工的重要依据，它包括施工工艺、施工方法、施工机具设备、施工工序等内容。
在进行施工组织设计时，需要充分考虑结构特点、施工现场条件、安全生产等因素，合理选择施工工艺和施工方法，制定详细的施工方案。
2.现场施工管理现场施工管理是保证施工质量的基础。
在现场施工管理过程中，需要对施工人员的素质进行培训，确保他们具备必要的技能和知识；要严格按照施工组织设计和施工方案进行施工，防止违章施工和越权操作；要加强施工现场的管理，保持施工现场的整洁和安全，确保工艺操作的顺利进行。
3.施工材料与设备的检验施工材料和设备的质量直接关系到施工的质量。
在进行施工前，要对施工材料和设备进行必要的检验，确保其符合设计要求和施工标准。
特别是对于二次结构中的钢筋、混凝土等关键材料，要进行全面的检验和试验，确保其质量合格。
4.施工工艺与施工工序的控制施工工艺和施工工序的控制是确保施工质量的关键。
在进行施工工艺选择时，要根据实际情况合理选择，并制定详细的工艺操作方案。
在进行施工工序控制时，要按照工艺操作方案进行，进行必要的检查和验收，及时解决施工中的任何问题。
5.质量检验与试验质量检验与试验是对施工质量的最后检查。
在进行质量检验与试验时，要按照相关标准和规范进行，确保其全面、准确和公正。
特别是对于关键性的构件和节点，要进行必要的试验和检测，确保其满足设计要求和施工标准。
6.记录与档案管理记录与档案管理是施工质量控制的重要环节。
在进行施工质量控制时，需要对各类质量检验报告、试验结果、质量问题处理记录等进行全面、准确和及时的归档。
这些记录和档案将作为今后施工质量评定和纠纷解决的依据。
总之，二次结构施工质量控制是一个复杂而严密的过程，需要在施工前、施工中和施工后都进行相应的控制和检查。
只有做到全面的质量控制，才能保证二次结构的施工质量，确保建筑物的安全和使用效果。
二次结构施工质量控制要点
济南城建监理有限责任公司
二次结构施工质量控制要点
目录
CONTENTS
01 二次结构材料控制要点 02 二次结构施工流程及控制要点 03 二次结构质量通病及预防整改措施 04 二二次次结结构构质实量测通实病量及预防整改措施 05 规范要求及冬期施工要求
济南城建监理有限责任公司
3、轻骨料混凝土小型空心砌块
• 轻骨料混凝土小型空心砌 块：由天然轻骨料(如浮石) 或人造轻骨料(如陶粒)或工 业废料轻骨料(如矿渣珠)加 水泥和水拌制成的重度小 于18—19.5kN/m3的混 凝土。
• 轻集料混凝土小型空心砌块按砌块孔的排数分为五类：实心 （0）、单排孔（1）、双排孔（2）、三排孔（3）和四排 孔（4）。按砌块密度等级分为八级：700、800、900、 1000、1200、1400。实心砌块的密度等级不应大于800。 按砌块强度等级分为六级：2.5、3.5、5.0、7.5、10.0。用 于非承重内隔墙时，强度等级不宜低于3.5。
划分MU30,MU25,MU20,MU15和MU10。
2、蒸压加气混凝土砌块
• 蒸压加气混凝土砌块是用 钙质材料（如水泥、石灰） 和硅质材料（如砂子、粉 煤灰、矿渣）的配料中加 入铝粉作加气剂，经加水 搅拌、浇注成型、发气膨 胀、预养切割，再经高压 蒸汽养护而成的多孔硅酸
盐砌块。
• 蒸压加气混凝土砌块的单位体积重量是粘土砖的三分之一， 保温性能是粘土砖的3-4倍，隔音性能是粘土砖的2倍，抗渗 性能是粘土砖的一倍以上，耐火性能是钢筋混凝土的6-8倍。 砌块的砌体强度约为砌块自身强度的80%。
构造柱钢筋整齐
构造柱钢筋杂乱
3、构造柱--截面及模板要求
构造柱配筋严格按照图纸 要求设置。构造柱两侧的墙体设 马牙槎，采用先退后进方式，马 牙槎边口应吊线砌筑构造柱边贴 双面泡沫胶条，厚度不小于5mm， 砌体模板要有可靠的加固及支撑 措施。

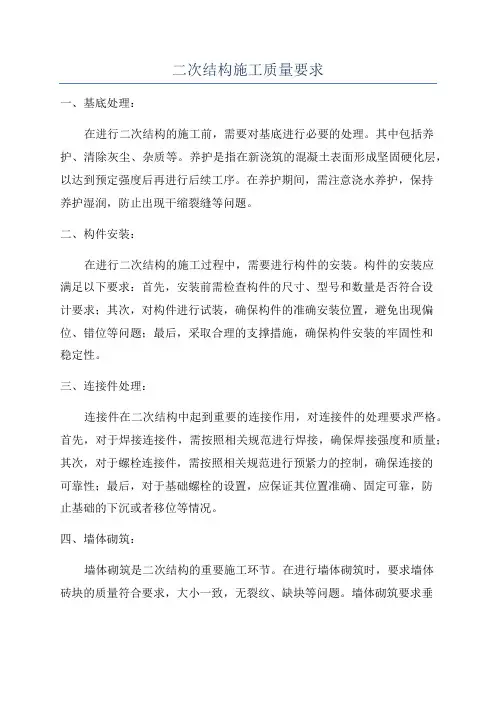

二次结构施工质量要求
二次结构施工质量要求一、基底处理：在进行二次结构的施工前，需要对基底进行必要的处理。
其中包括养护、清除灰尘、杂质等。
养护是指在新浇筑的混凝土表面形成坚固硬化层，以达到预定强度后再进行后续工序。
在养护期间，需注意浇水养护，保持养护湿润，防止出现干缩裂缝等问题。
二、构件安装：在进行二次结构的施工过程中，需要进行构件的安装。
构件的安装应满足以下要求：首先，安装前需检查构件的尺寸、型号和数量是否符合设计要求；其次，对构件进行试装，确保构件的准确安装位置，避免出现偏位、错位等问题；最后，采取合理的支撑措施，确保构件安装的牢固性和稳定性。
三、连接件处理：连接件在二次结构中起到重要的连接作用，对连接件的处理要求严格。
首先，对于焊接连接件，需按照相关规范进行焊接，确保焊接强度和质量；其次，对于螺栓连接件，需按照相关规范进行预紧力的控制，确保连接的可靠性；最后，对于基础螺栓的设置，应保证其位置准确、固定可靠，防止基础的下沉或者移位等情况。
四、墙体砌筑：墙体砌筑是二次结构的重要施工环节。
在进行墙体砌筑时，要求墙体砖块的质量符合要求，大小一致，无裂纹、缺块等问题。
墙体砌筑要求垂直度和水平度控制良好，墙体的强度要满足设计要求，墙柱之间的连接处要有一定的粘结面积和刚度。
五、梁柱浇筑：梁柱浇筑是二次结构的核心环节，对梁柱的浇筑质量要求较高。
首先，要求梁柱模板的加工精度高，模板表面光滑平整，松紧适当，接缝平整，无渗漏；其次，在混凝土的浇筑过程中，要求控制好浇筑速度和混凝土的质量，保证混凝土的均匀性和致密性，防止出现空鼓、裂缝等问题；最后，在梁柱的浇筑过程中，要注意控制好浇筑深度和浇筑高度，保证梁柱的强度和稳定性。
六、板材安装：在进行二次结构的施工过程中，还需要进行板材的安装。
板材的安装应满足以下要求：首先，在进行板材安装之前，需对板材的质量进行检查，保证板材的大小、重量、表面质量等符合要求；其次，在板材的安装过程中，要注意控制好板材的粘结强度，避免出现板材松动、开裂等问题；最后，板材的尺寸和位置要准确无误，板与板之间的接缝要平直、紧密。
二次结构施工技术要求
二次结构施工技术要求一、施工工艺要求1.施工前准备：在进行二次结构施工前，必须做好施工前的准备工作，包括搭建安全稳定的施工场所，清理施工现场和检查材料的质量。
2.材料验收：在进行施工前，必须对所使用的材料进行验收，确保材料的质量符合国家标准和设计要求。
3.第一次浇筑：在进行第一次混凝土浇筑前，必须保证基础和角线的准确性，严格按照设计图纸和规范要求进行浇筑，并注意控制混凝土浇筑的速度和浇注温度。
4.砼浇筑工艺：二次结构的混凝土浇筑要按照设计图纸和规范要求进行，严格控制水灰比和配合比，避免出现空鼓、裂缝和渗漏等质量问题。
5.钢筋加工和安装：钢筋加工和安装要按照设计图纸和规范要求进行，保证钢筋的几何尺寸和布置符合要求，且连接牢固、位置正确。
6.构件安装：构件安装要按照设计图纸和规范要求进行，确保构件的安装位置准确、固定牢固，避免出现倾斜或错位等问题。
7.砌体施工：砌体施工要按照设计图纸和规范要求进行，保证砌体的工艺质量以及墙体的水平、垂直和平整度。
8.预应力构件施工：预应力构件的施工要按照设计图纸和规范要求进行，确保预应力筋的张拉和锚固工艺正确、稳定，并保证预应力构件的受力符合设计要求。
二、质量标准要求1.尺寸偏差：二次结构中的构件尺寸偏差要控制在允许范围内，确保构件的安装和使用的准确性。
2.表面质量：二次结构的混凝土表面质量要保证平整、无裂缝、无腐蚀等缺陷。
3.混凝土坍落度：混凝土的坍落度要符合设计要求，确保混凝土的流动性和做工性。
4.钢筋保护层厚度：钢筋的保护层厚度要按照设计要求进行控制，保证钢筋的防腐性和使用寿命。
5.齐全性：二次结构施工过程中需要使用的构件、材料和设备要保证齐全，确保施工的顺利进行。
三、安全要求1.施工现场安全：必须做好施工现场的安全防护工作，包括搭建安全稳定的脚手架、设置警示标志、采取安全防护措施等。
2.施工人员安全：施工人员必须按照相关规定佩戴安全防护用品，严禁乱穿、乱走、乱停等。
二次结构施工质量控制要点
材料检查
2
对使用的材料进行检查，确保其符合质
量标准。
3
施工监督
监督施工过程，确保按照质量控制标准
测试和验收
4
进行。
对二次结构进行测试，并进行验收，确 保质量达到要求。
质量检查与验收流程
质量检查与验收是确保施工质量达到要求的重要步骤。 1. 进行初步检查，包括材料和工艺。 2. 进行中期检查，确保施工符合质量标准。 3. 进行最终验收，检查结构完成后的质量。
质量培训
培训施工人员以提高他们对质 量控制的理解和执行能力。
尽职调查
对材料和工艺进行调查，确保 它们符合质量标准。
定期检查
定期检查施工进展，以确保质 量控制措施得到正确执行。
具体的质量控制步骤
以下是确保施工质量的具体步骤，可以应用于不同类型的二次结构。
1
规划和准备
确定质量控制目标，并制定实施计划。
质量控制的持续改进
质量控制是一个持续的过程，应不断改进以适应新的技术和标准。
1 反馈机制
收集工程师和施工人员的反馈，改进质量控制措施。
2 技术创新
采用新的技术和工艺将提高施工质量。
3 标准更新
及时更新质量标准，以满足新的行业和法规要求。
二次结构施工质量控制要 点
在施工中确保二次结构质量的重要性，了解目标、常见问题以及有效质量控 制方法是非常关键的。
质量控制的重要性
质量控制是确保施工项目达到预期质量标准的关键措施。它可以避免结构强度问题、延长使用寿命，并提高工 程安全性。
安全性
质量控制确保结构安全，减 小意外风险。
持久性
合格的施工质量可以延长结 构的使用寿命。
常见的施工质量问题
二次结构砌筑施工技术质量要求
二次结构砌筑质量要求一、二次结构砌筑：1小型砌块的施工程序是：找平→放线→立皮数杆→排列砌块→拉线→砌筑→双面勾缝;2砌筑前应在基础面或楼面上定出各层的轴线位置和控制线及标高,并用1:3水泥砂浆找平;控制线是砖墙两边都需要放,不需放单边线;控制线距离轴线200.皮数杆上需要画出灰缝厚度,砖的厚度,窗台梁和窗顶过梁的高度,一堵墙在砌筑时两头都需要放置皮数杆,固定住,用红线对拉,每砌筑一皮砖,红线根据皮数杆画好的砖厚度往上升;3砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数;砌筑一般采用“披灰挤浆”,先用瓦刀在砌块底面的周肋上满披灰浆,铺灰长度一般实心砌块不超过3米,空心砌块不超过2米,再在待砌的砌块端头满披头灰,然后双手搬运砌块,进行挤浆砌筑;4砌筑应尽量采用主规格砌块,用反砌法底面朝上砌筑,从转角或定位处开始向一侧进行;纵横墙交错搭接;上下皮砌块要求对孔、错缝搭砌,个别不能对孔时,允许错孔砌筑,但搭接长度不应小于90mm;如无法保证搭接长度,应在灰缝中设置构造筋或加网片拉结;5砌体灰缝应横平竖直,砂浆严实;水平灰缝砂浆饱满度不得低于90％,竖直灰缝不低于80％,不得用水冲浆灌缝;外墙灰缝厚度为10,内墙加气块,竖向20,水平15,其余内墙106墙体临时间断处应砌成斜槎,斜槎长度不应小于高度的2／3一般按一步脚手架高度控制;如必须留槎应设φ4mm钢筋网片拉结;7如需移动已砌好的砌块,应清除原有砂浆,重铺新砂浆砌筑;8砌筑时,相邻施工段及临时间断处的高差,不应超过一个楼层,并应留阶梯形斜槎;9 墙上预留孔洞、管道、沟槽和预埋件,应在砌筑时预留或预埋,空心砌块砌体不得打凿通长沟槽;10砌块每日砌筑高度应控制在1.5m或一步脚手架高度；每砌完一楼层后,应校核墙体的轴线尺寸和标高;在允许范围内的轴线及标高的偏差,应在楼板面上予以纠正;11砌筑时,应将预制好的素混凝土块放在窗边框内,门边设置100宽C20混凝土加强框;12在砌筑过程中,应采用“原浆随砌随收缝法”,先勾水平缝,后勾竖向缝;灰缝与砌块面要平整密实,不得出现丢缝、瞎缝、开裂和粘结不牢等现象,以避免墙面渗水和开裂,以利于墙面粉刷和装饰;13所有的内墙,砌筑时在每层墙高的中间部位设置一道高度120,与墙宽的砼腰梁;14施工时所用的小砌块的产品龄期不应小于28d;填充墙砌体的砂浆饱满度及检验方法所有二次结构现浇混凝土构件中,次要构件如圈梁、过梁、构造柱等混凝土等级为C20;墙体中的构造柱与圈梁、洞口上的过梁,布置配筋要按照设计,其截面尺寸应与墙厚一致,凡剪力墙、柱边门垛尺寸小于100时,素混凝土与墙、柱整体浇注,配筋按设计要求做;门宽大于1.5m及窗高大于2.5m的洞口两侧,未与相邻墙体或柱拉结的墙体端部,两种不同墙体交界处,电梯井筒四角及沿墙长每隔5m处中间部位,均应设构造柱;阳台、露台、卫生间及厨房,外挑梁板,屋檐与墙体交接根部加250高C20混凝土基带,宽度与上部墙体同,遇门处断开,预留洞边做混凝土坎边,高100,宽同墙;所有窗下墙、挂有配电箱、电表箱、消火栓等较重设备的洞口下,在一层和顶层均须加120厚C20细砼压顶,内配2Φ6纵筋、Φ6200拉筋,纵筋两端入墙200.其余层设置60厚;窗台梁需要通长设置;构造柱和过梁做法拉墙筋从柱剪力墙边出来1米,末端180度弯钩;展开图中,整砖和半砖不标示,砌筑时注意;进户门边需要加设加强框;一层和顶层,窗台梁为120高,其余层在窗台100厚,腰梁全部120高;二、二次结构砌筑重点内容：1、放线要求,准确放线,二次结构要复合一次结构的控制线;二次结构砌筑前,按控制轴线和+1m线测设窗洞口线、灌缝位置、腰梁位置线,确保门窗洞口尺寸偏差、腰梁位置以及灌缝厚度符合规范要求;腰梁、塞缝控制线门窗洞口宽度控制线2、止水反坎：1止水反坎下部凿毛,防止渗漏；2支模位置准确,振捣密实；3门窗洞口留置;3、砌筑工程1排砖：从梁底开始排砖,确定腰梁位置；门窗洞口开始排砖； 2塞缝3-5cm3材料规格统一4水泥砖放置位置按前交底放置；5皮数杆：有墙可画墙上,没墙处要立皮数杆；6马牙槎先退后进4、腰梁、构造柱设置1粘贴海绵条；2构造柱对拉螺杆设置四道；3腰梁截面尺寸控制,保证墙体平整度；4腰梁振捣密实,用振动棒振捣;5、门窗洞口：1外门窗洞口尺寸允许偏差-5,+10；2浇筑窗台板抹光收面处理；3窗台板做法,仅首层和顶层为120后mm厚,标准层位100mm.厚,拉通设置,设置斜坡,里高外低,高差3cm;6、垂直度：及时修正,检查,砌筑过程中注意墙体上下两批砖;7、平整度：1腰梁浇筑控制,放置涨模2有门窗洞口的墙体要拉通线砌筑;8、砌筑节点：1水泥砖放置位置要准确,按交底施工；2不要出现通缝、瞎缝现象；3灰缝要饱满；4预制过梁锚入支座要满足300mm；5水电工配合,空调洞口及U型砌块的放置;9、植筋：1植筋要保证深度,须清孔,打胶要饱满；2先植筋后砌筑,植筋验收后方可砌墙;三、万科实测实量要求:1、平整度0,82、垂直度0,53、方正度0,104、外门窗洞口尺寸偏差-5,+10要求除洞口上下尺寸5、砌筑节点：1水泥砖放置位置,按照图纸做法;2空调穿线管,洞口里高外低3现浇窗台板必须拉通设置,首层和顶层厚度为120mm,标准层位100mm;设置斜坡,里高外低,高差3cm;4过梁锚入墙体不小于300mm,窗台板拉通设置南京地规要求6、砌筑工序：无断砖、通缝、瞎缝,15天左右塞缝,必须二次塞缝,必须双面勾缝;四、针对二次结构存在问题并做补充交底1、构造柱、腰梁、马牙槎留设及拉结筋问题;1构造柱：箍筋间距200mm,上下50cm处须加密,未进行隐蔽的构造柱全部进行加密绑扎处理;2马牙槎留设：先退后进,6cm错胎;3腰梁:钢筋要锚入构造柱内,必须用封闭箍筋绑扎,不允许用开口箍;4拉结筋：先植筋,拉拔试验合格后允许砌筑墙体;2、砌筑墙体顶部塞缝,水灰比不要太大,防止开裂,灌缝分两次做,绝不允许用砂浆灌缝;3、排砖：杜绝墙顶塞缝过大过小的问题,应从梁底从上到下排砖,砌筑时要使用皮数杆;4、门窗过梁支座300mm,窗台板标准层厚度保证100mm,必须拉通设置,设置斜坡,有3cm高差,里高外低;。
二次结构施工高质量控制要点
二次结构施工高质量控制要点一、施工前准备工作1.方案设计审查：在进行二次结构施工前，要对方案设计进行仔细审查，确保施工方案合理可行。
2.材料准备：在施工前要对二次结构所需的材料进行准备，确保材料质量符合标准要求。
3.技术人员培训：要对施工人员进行培训，使他们熟悉施工工艺和操作流程。
二、施工过程控制1.基础施工：二次结构施工的首要环节是基础施工，要保证基础的牢固性和稳定性。
2.钢筋加工与安置：在进行钢筋加工与安置时，要严格按照设计要求进行，保证钢筋的布置密实和尺寸准确。
3.混凝土浇筑：混凝土浇筑是二次结构施工的关键环节，要控制浇筑质量，确保混凝土的均匀性和密实性。
4.模板安装：在模板安装过程中，要检查模板的平整度和稳定性，确保模板搭设合理。
5.砌体施工：如果二次结构中有砌体结构，要对砌体施工进行严格控制，保证砌体的垂直度和水平度。
6.预应力构件施工：如果预应力构件是二次结构中的一部分，要对预应力施工进行专门的控制，确保预应力构件的质量和安全性。
7.防水处理：在二次结构施工中，要注意对防水处理的控制，确保防水层的牢固和完整。
8.检测和验收：在施工过程中要进行定期检测和验收，及时发现和解决问题，确保施工质量达到标准要求。
三、施工后的质量保证1.验收和交付：在施工完成后，要进行最终验收和交付，确保二次结构的质量符合要求。
2.资料整理：要对施工过程中的资料进行整理和归档，以备日后查阅和维护。
3.质量保证：在二次结构的使用过程中，要对质量进行持续的保证和检测，确保建筑物的安全性和稳定性。
四、总结在进行二次结构施工时，高质量的控制是非常重要的。
通过对施工前的准备工作、施工过程的控制以及施工后的质量保证进行有效管理，可以保证二次结构施工质量达到标准要求。
只有确保二次结构施工质量稳定可靠，才能确保建筑物的长久稳定和安全使用。
希望以上要点能够对二次结构施工的质量控制有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次结构墙体砌筑主要部位及节点要求 之
（八）
.
二次结构墙体底部砌筑要求（一）
• 小型空心砌块墙 底部砌筑不少于
三皮实心砖。
不少不于少三于皮3砖皮实心砖
• 厨房间、卫生间 隔墙（有防水要
求）的底部浇筑
250厚C20素混 凝土。
25cm
.
门窗洞口部位的砌筑要求（二）
• 门窗洞口部位 采用页岩实心 砖砌筑。
1、技术准备： 1）认真熟悉图纸和规范要求，做好二次结构墙体砌筑前的技术交底工作。 2）掌握墙体砌筑工程的长度、宽度、高度等几何尺寸，以及墙体的轴线、标高、 构造形式等内容情况。 3）根据砌块的尺寸和灰缝厚度计算出皮数和排数 ，制作批数杆。
.
二次结构墙体砌筑前的施工准备（二）
3、墙体砌筑前的准备 1）施工前放线，经复核，办理验线手续。 2）植筋及钢筋绑扎，并办理隐检手续。 3）蒸压加气混凝土砌块应在砌筑当天对砌块砌筑面喷水湿润。相对含水率为 40%～50%。不得随浇随砌，严禁在砌筑后向墙体冲水。 混凝土多孔砖、混凝土实心砖及混凝土空心砌块不需浇水湿润，但在气候 炎热的情况下，宜在砌筑前对其喷水湿润。 4）留置试块：每一楼层且不超过250m3砌体中各种类型及强度等级的砌 筑砂浆，至少做一组试块（每组6块）。
.
植 筋（三）
1.钢筋植筋施工流程：
弹线定位 钻孔 清孔
配胶 注胶
植钢筋
2.植筋孔径和孔深要求：Φ6钢筋：孔径8mm，孔深8cm。
Φ12钢筋：孔径16mm，孔深15cm。
.
构造柱钢筋绑扎（四）
不正确（间 距过大）
• 构造柱主筋连接采用搭接，搭接长度为71cm。 • 构造柱主筋搭接区及柱上下端70cm范围内箍筋加密100。
韩城市河渎新村工程砌筑工程质量要求
根据图纸及规范要求，并进一步提高施工质量，现对项目 工程二次结构施工以幻灯片形式进行交底，以便更加有效的控制施 工过程中细部及节点做法。
.
二次结构墙体砌筑施工质量要求 之
（一）
墙体砌筑一般尺寸允许偏差 墙砌体砂浆饱满度及检查方法
.
二次结构墙体砌筑质量要求
墙体砌筑一般尺寸允许偏差（一）
.
二次结构墙体顶部砌筑要求（三）
α 450 600
• 填充墙顶部采用实心砖斜砌，斜砌角度为45-60度。 • 填充墙顶部斜砌间隔时间不少于. 14天。
二次结构墙体顶部砌筑（四）
18-20cm
• 填充墙顶部斜砌高度控制在18-20cm为宜。
.
二次结构墙体灰缝要求（五）
• 灰缝宽度控制在10mm——12mm内。 • 灰缝的平直度进行拉线和尺量检查，每10m不大于
项次
项目 轴线位移
允许偏差 (mm)
10
检查方法 用尺检查
1
小于或等于3m
垂直度
5
用2m托线板或吊线、 尺检查
大于3m
10
2 表面平整度
用2m的靠尺和楔尺检
8
查
3 门窗洞口高、宽（后塞口）
±5
4 外墙上下窗口偏移
. 20
用尺检查 用经纬仪或掉线检查
二次结构墙体砌筑质量要求
墙砌体的砂浆饱满度及检验方法（二）
.
二次结构墙体与砼墙体及柱的拉结 之
（六）
.
二次结构墙体与砼墙及柱的拉结（一）
• 拉结钢筋伸出砼墙及 柱的长度不小于 70cm。
拉结筋沿墙或柱高度 方向不大于50cm设 置一道。
.
填充墙与砼墙及柱的拉结（二）
.
墙体拉结筋、构造柱钢筋植筋 及钢筋绑扎 之 （七）
.
植 筋（一）
• 构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。 • 采用A、B组分植筋胶泥。A组（主剂）和B组（固化剂）按10：1搅拌均匀。 • 施工温度为-50C 至 400C。 • 固化时间：24小时
.
二次结构墙体主砌方法 之
（五）
.
二次结构墙体的主砌方法（一）
240mm • 120厚的隔墙采用240（长）×115（宽） ×90（高）混凝土多孔砖砌筑。
.
115mm
二次结构墙体的组砌方法（二）
240mm
• 200厚的内外填充墙采用240（长）×190（宽） ×115（高）的混凝土多 孔砖砌筑，两面抹灰。
报验
监理工程师
同意
下一检验.批施工
班组自检 整改 处罚
二次结构墙体砌筑工艺流程 之
（三）
.
二次结构墙基体层砌处理筑工艺流程
施工放线 植筋及钢筋绑扎
反坎浇筑
拌制砂浆
立皮数杆 、挂准线
填充墙砌筑 构造柱及其它砼浇筑
验收及养护
.
摆样
二次结构墙体砌筑施工准备 之
（四）
.
二次结构墙体砌筑前的施工准备（一）
10mm。 .
二次结构墙体灰缝要求（六）• 灰缝饱满度要求：•水平灰缝≥80%
•
垂直灰缝应.填满砂浆，不得有明缝或瞎缝
构造柱马牙槎留置（七）
• 马牙槎端部实心 砖应先退后进， 相错长度60cm， 马牙槎的高度不 宜超过30cm
• 构造柱拉结筋按 每50cm两根φ6 钢筋进行留置。
• 拉结筋进入砌体 内长度为600mm。
• 质量要求
• 1）主控项目。(1)钻孔孔径符合设计要求及有关规定。(2)钻孔内应 清理干净,无粉尘、植筋胶产品要求孔道干燥的要保持孔道干燥。
• 2）一般项目。(1)钻孔位置应符合设计(构造)要求和砌块模数。(2) 钻孔深度允许偏差为(+20mm,0mm),水平度允许偏差为5mm,位置 允许偏差为5mm。
.
不大于50cm
构造柱马牙槎留置（八）
• 不同厚度 墙体马牙 槎留置。
.
线管部位的处理（九）
• 填充墙墙体在线管及线盒部位采用实心砖砌筑。线管集中的部位应留 通槽，采用C15砼浇筑。
.
线管部位的处理（十）
.
电箱部位的处理（十一）
.
砌体分类 灰 缝
水平
空心砖砌体
垂直
饱满度及要求
检验方法
≥80%
填满砂浆、不得有透 明缝、瞎缝、假缝
采用百格网检查块 材底面砂浆的粘结 痕迹面积
.
二次结构施工质量控制流程 之
（二）
.
二. 施 工 质 量 控 制 流 程
检验批划分：每层为一个检验批
二次结构施工方案
组织检验批施工
报验
整改 返工
按相关质量验收规范检查 项目专业质量检查员
