中考化学金属与酸反应的图像综合题汇编及答案
故选C。
【点睛】
根据向过量的稀硫酸中加入一定质量的镁条后，这一句话推出镁条全部参加反应，硫酸有剩余。
10．如图分别与相应的操作过程相对应，其中正确的是（ ）
A． 向一接近饱和的硝酸钾溶液中不断加入硝酸钾晶体（不考虑温度变化）
B． 向等质量、等溶质质量分数的稀硫酸中分别加入足量的镁片和锌片
C． 向pH=10的氢氧化钙溶液中不断加水稀释
D． 向含有硫酸的硫酸铜溶液中加入过量的氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、向一接近饱和的硝酸钾溶液中不断加入硝酸钾晶体时，硝酸钾能够继续溶解，随着硝酸钾的溶解，溶质质量分数不断增大，当达到饱和状态时，硝酸钾不能溶解，溶质质量分数不再变化，故选项错误；
【分析】
【详解】
A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；
B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；
C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；
D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。
D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。故选B。
2．下列图像能正确反映其对应实验操作的是
A．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中
B．②用等质量、等浓度的双氧水分别制取氧气
C．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应： ，镁与稀盐酸反应： ，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
【点睛】
排在金属活动性顺序中前面的金属一般能把排在后面的金属从其盐溶液里置换出来；在金属活动性顺序中只要排在前面的金属就能把排在后面的金属从其盐溶液中置换出来。
8．观察实验图象，得到结论正确的是（ ）
A． 向饱和石灰水中加入少量的CaO
B． 将等质量的镁片和铁片投入到足量稀硫酸中
C． 向硝酸和硫酸铜的混合溶液中滴加氢氧化钡溶液
B、镁比锌活泼，向等质量、等溶质质量分数的稀硫酸中分别加入足量的镁片和锌片时，镁和稀硫酸反应需要的时间较短，又因为稀硫酸完全反应，因此最终产生的氢气质量相等，故选项正确；
D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
6．下列图像能正确反映其对应操作中各量变化关系的是
A． 向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量
B、等质量的锌、铁和足量稀盐酸反应，金属的化合为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；
C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；
D、将浓硫酸露置在空气中，浓硫酸具有吸水性，会吸收空气中的水蒸气，溶液质量增加，溶质质量分数减小，但是不会减小至零，不符合题意。
故选A。
9．小莹同学向过量的稀硫酸中加入一定质量的镁条后，绘制了如下表示其变化过程的坐标曲线图，其中不正确的是（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
C． 向等质量、等浓度的稀盐酸中分别加入足量锌粉、镁粉
D． 向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸
【答案】C
【解析】
【分析】
【详解】
A、高锰酸钾分解生成锰酸钾、二氧化锰和氧气，锰元素到了锰酸钾和二氧化锰中，锰元素质量没变，由于生成了氧气，反应后固体质量在不断减少，所以锰元素的质量分数在不断增大，当反应完毕后，锰元素质量分数不变，故选项错误；
5．下列图象能正确反应对应变化关系的是（ ）
A． 表示水通电分解产生的气体质量m与反应时间t的关系
B． 表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C． 表示等质量的Fe、Mg与足量稀盐酸的反应
D． 向稀盐酸中逐渐滴加NaOH溶液至过量
【答案】D
【解析】
【分析】
D．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应： ，铁与稀盐酸反应： ，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；
B、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；
C、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH＜7，随着反应的进行，pH逐渐增大至大于7，符合题意；
D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。
【点睛】
该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
D、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g镁反应生成氢气2g；铁与盐酸反应生成氯化亚铁和氢气；化学反应方程式为：Fe+2HCl= Fe Cl2+H2↑，即每56g铁反应生成氢气2g。根据题中的叙述可知，横坐标代表的是稀盐酸的质量，而不是反应时间，向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸，所以对于酸来说刚开始滴加，金属是过量的，铁和镁产生的氢气一样多，随着反应的进行，生成相同质量的氢气，消耗铁的质量比较大，所以铁先反应完，然后另一种金属会继续反应，故选项错误。故选C。
故选C。
3．下列图像不能正确反映其对应操作的是（ ）
A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液
B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应
C．c图向稀盐酸中逐滴加入NaOH溶液
D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应
【答案】B
【解析】
B． 等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系
C． 向一定量的稀盐酸中逐滴加入氢氧化钠溶液
D． 等质量的镁和氧化镁固体分别与足量的稀硫酸反应
【答案】D
【解析】
【分析】
【详解】
A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；
B、将等质量的镁片和铁片投入到足量稀硫酸中，镁与稀硫酸反应： ，铁与稀硫酸反应： ，镁的相对原子质量小于铁，故最后镁生成氢气的质量大于铁，不符合题意；
C、向硝酸和硫酸铜的混合溶液中滴加氢氧化钡溶液，氢氧化钡与硝酸反应生成硝酸钡和水，同时，氢氧化钡也会与硫酸铜反应生成氢氧化铜和硫酸钡，由于硫酸钡不溶于硝酸，故一开始就产生沉淀，不符合题意；
故选：B。
4．以下文字叙述与图像不相符的是
A． 等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应
B． 向盐酸和CuCl2混合溶液中加入足量的NaOH
C． 在密闭容器中用红磷测定空气中氧气的含量
D． 向某氢氧化钠溶液中逐滴滴入稀硫酸
【答案】C
【解析】
【分析】
【详解】
A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；
A、没反应之前，没有硫酸镁，随着反应的进行，硫酸镁越来越多，但反应结束后，质量就不变了，故正确；
B、没反应之前，没有氢气，随着反应的进行，氢气越来越多，但反应结束后，质量就不变了，故正确；
C、根据向过量的稀硫酸中加入一定质量的镁条，这一句话推出硫酸有剩余，最后反应结束后，硫酸的质量分数不能是零，故错误；
D． 将浓硫酸露置在空气中
【答案】A
【解析】
【分析】
【详解】
A、向饱和石灰水中加入少量的CaO，氧化钙与水反应生成氢氧化钙，反应放出大量的热，使溶液温度升高，氢氧化钙的溶解度随温度的升高而减小，故氢氧化钙的溶解度逐渐减小，待完全反应后，温度逐渐冷却至室温，氢氧化钙的溶解度又逐渐增大至恢复原样，符合题意；
备战中考化学 金属与酸反应的图像 综合题附详细答案
一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
故选D。
2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
3．下列图象不能正确反映对应变化关系的是（）A．某温度时，向一定量的饱和石灰水中加入少量生石灰B．加热氯酸钾与二氧化锰的混合物制氧气C．向等质量、等质量分数的稀硫酸中分别加入镁、铝至过量D．向氯化钠的饱和溶液中不断地加入硝酸钾【答案】D【解析】【分析】【详解】A、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故正确；B、氯酸钾在二氧化锰的催化作用下加热生成氯化钾和氧气，生成的逸散到空气中，所以固体中氧元素的质量分数减小，由于二氧化锰中含有氧元素，所以最终氧元素质量分数不为0，故正确；C、足量的金属与等质量、等质量分数的稀硫酸反应时生成氢气的质量是相等的，因为质量相等的同浓度的稀硫酸中氢元素的质量相等，根据化学方程式：2Al+3H2SO4═Al2（SO4）3+3H2↑、Mg+H2SO4═MgSO4+H2↑，完全反应参加反应的镁的质量大于铝的质量，故正确；D、向氯化钠的饱和溶液中不断地加入硝酸钾，硝酸钾会溶解，溶液质量增加，氯化钠的质量不变，根据溶液的质量分数=100% 溶质的质量溶液的质量，所以氯化钠的质量分数会不断减小，直至硝酸钾在溶液中达到饱和，故错误。
中考化学金属与酸反应的图像综合题
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列图像不能正确反映其对应操作的是（ ）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。
中考化学金属与酸反应的图像综合题含详细答案
C． D．
【答案】C
【解析】
【分析】
【详解】
相同质量的Zn、Fe分别与足量稀盐酸作用，由于稀硫酸过量，因此充分反应后放出氢气的质量大小由金属决定，根据化学方程式 ,每56g铁生成2g氢气，又根据化学方程式 ，每65g锌生成2g氢气，所以相同质量的Zn、Fe分别与足量稀盐酸作用，铁比锌生成氢气量多；根据金属的活动性强弱关系锌>铁，可判断锌与稀硫酸反应快，铁与稀硫酸反应慢，锌反应完所用的时间短，图像先出现拐点。
D．三种金属与稀H2SO4反应后溶液的质量：Mg<Fe<Zn
【答案】A
【解析】
【分析】
【详解】
A、由图中信息不能判断三种金属的活动性顺序，该选项说法不正确；
B、三种金属和稀硫酸反应生成的硫酸盐中金属元素的化合价都是+2，生成氢气质量越小，金属相对原子质量越大，由图中信息可知，生成氢气质量由小到大的顺序是锌、铁、镁，因此三种金属的相对原子质量：Mg＜Fe＜Zn，该选项说法正确；
C、稀H2SO4加入足量金属时，生成氢气的质量决定于稀硫酸，因此等质量等浓度的稀H2SO4加入足量金属时，最终生成氢气质量相等，该选项对应关系不正确；
D、FeCl3和H2SO4混合液中加入NaOH溶液时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和氯化铁反应生成氢氧化铁沉淀和氯化钠，该选项对应关系正确。
D．曲线a中A点压强最大，表明此时反应己结束
【答案】C
【解析】
【分析】
【详解】
A、盐酸浓度越大，反应速率越快，相同时间内产生的气体多，压强大，完全反应需要的时间短，故曲线b对应的盐酸浓度较小，不符合题意；
B、镁条的质量相等，盐酸过量， ，故反应结束后，生成氢气的质量相等，不符合题意；
中考化学压轴题之金属与酸反应的图像(中考题型整理,突破提升)附答案
本题是化学反应中定量关系和图像相结合的题型，题目难度较大；要准确解答此类题，关键要对化学反应知识熟练，并能结合图像的数学意义，综合考虑；图像的意义要抓住三点：①抓图像的起点，②抓图像的终点，③抓图像的变化过程。
8．小莹同学向过量的稀硫酸中加入一定质量的镁条后，绘制了如下表示其变化过程的坐标曲线图，其中不正确的是（ ）
C、向一定量的氯化钙与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量，碳酸钠会先与盐酸反应，溶液的酸性逐渐减小，溶液的pH逐渐增大，直至盐酸完全反应时溶液的PH=7，然后碳酸钠再与氯化钙反应，溶液的pH不变，碳酸钠溶液过量后溶液呈碱性，溶液的pH大于7，选项正确；
D、氧化钙和溶液中的水反应生成氢氧化钙的同时放出热量，氢氧化钙的溶解度随温度升高而减小，溶剂质量减少，溶液中的溶质质量减少，即使恢复至室温，溶液中的溶质质量小于原溶液中的溶质质量，选项正确，故选B。
D、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g镁反应生成氢气2g；铁与盐酸反应生成氯化亚铁和氢气；化学反应方程式为：Fe+2HCl= Fe Cl2+H2↑，即每56g铁反应生成氢气2g。根据题中的叙述可知，横坐标代表的是稀盐酸的质量，而不是反应时间，向等质量的铁粉和镁粉中分别滴加足量的等质量、等浓度的稀盐酸，所以对于酸来说刚开始滴加，金属是过量的，铁和镁产生的氢气一样多，随着反应的进行，生成相同质量的氢气，消耗铁的质量比较大，所以铁先反应完，然后另一种金属会继续反应，故选项错误。故选C。
B、一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应，硫完全反应，剩余硫粉质量为零，故选项错误；
C、镁与盐酸反应生成氯化镁和氢气；化学反应方程式为：Mg+2HCl=MgCl2+H2↑，即每24g镁反应生成氢气2g；锌与盐酸反应生成氯化锌和氢气；化学反应方程式为：Zn+2HCl=ZnCl2+H2↑，即每65g锌反应生成氢气2g,。向两份等质量等浓度的稀盐酸中分别加入足量的锌粉和镁粉时，刚开始相同质量的金属，生成氢气的质量为镁大于锌，在图中表示为相同的横坐标时，镁的图像位于锌上方；由于锌和镁过量，因此生成氢气的质量决定于稀盐酸，又因为稀盐酸是两份等质量等浓度的稀盐酸，因此生成氢气的质量相等，故选项正确；

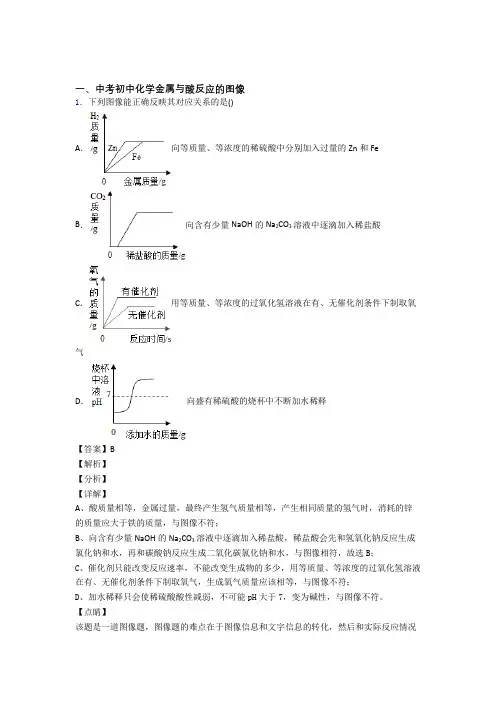

中考化学金属与酸反应的图像综合题及答案解析
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．在完成实验室制取二氧化碳的实验后，为检测废液中溶质成分，同学们向废液中分别加入四种不同物质并绘制图象，下列图象中不能与其它三个图象得到同一结论的是（ ）A．B．C．D．【答案】D【解析】【分析】【详解】A、加入碳酸钠溶液时，加入一定量的碳酸钠溶液后产生沉淀，说明溶液中含有盐酸；B、加入锌时生成氢气，说明溶液中含有盐酸；C、稀释时，溶液pH由小于7逐渐升高，说明溶液中含有盐酸；D、加入硝酸银时，氯化钙和盐酸都能够和硝酸银反应生成白色沉淀氯化银，不能判断溶液中是否含有盐酸；由以上分析可知，D图象中不能与其它三个图象得到同一结论。
故选D。
3．下列四个图像中，能正确反映对应变化关系的是（）A．加热一定质量的高锰酸钾B．向两份完全相同的稀盐酸中分别加入锌粉、镁粉C．一定温度下，向氯化钠不饱和溶液中加入氯化钠D．将水通电电解一段时间【答案】D【解析】【分析】【详解】A、高锰酸钾加热分解生成了锰酸钾、二氧化锰和氧气，氧气逸出到空气，剩余固体质量减少，但是根据锰元素质量守恒，锰元素质量不变，所以锰元素质量分数增大，当高锰酸钾全部分解完毕，锰元素质量分数不在改变，因此锰元素质量分数先增大然后保持不变，选项A错误；B、金属活动性为镁大于锌，镁与盐酸反应速率大于锌与盐酸的反应速率，所以代表镁的曲线斜率大于锌的，镁的相对原子质量小于锌的，所以开始时镁对应生成气体质量大；金属与酸反应产生的氢气中氢元素全部来自酸，由于加入盐酸的量相同，所以最终生成氢气的质量为相等，选项B错误；C、一定温度下，不饱和的氯化钠溶液中也含有氯化钠，因此刚开始氯化钠的质量不能为零，选项C错误；D、水通电产生氢气和氧气，相同条件下，生成氢气和氧气的体积比为2:1，选项D正确。
金属与酸反应的图象(含答案)
金属与酸反应的图象一、单选题(共8道，每道10分)1.如图是等质量的Mg、Al、Zn分别与足量等浓度的稀硫酸反应生成氢气的质量随时间变化的图象。
请据图判断，三种金属X、Y、Z分别是( )A.Mg、Zn、AlB.Mg、Al、ZnC.Al、Mg、ZnD.Zn、Mg、Al答案：C解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
Mg、Al、Zn三种金属的活动性顺序为Mg Al Zn，图象中斜率的关系为Y X Z，所以Y 为Mg、X为Al、Z为Zn，故选C。
试题难度：三颗星知识点：金属与酸的反应2.足量的镁和锌分别与等质量等浓度的盐酸反应，下列图象正确的是( )A. B.C. D.答案：B解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
Zn、Mg两种金属的活动性顺序为Mg Zn，则图象中斜率关系应为Mg Zn，A、D均错误。
足量的金属与等质量等浓度的同种酸反应，产生氢气的多少由酸决定，即产生氢气的质量相等，B正确，C错误，故选B。
试题难度：三颗星知识点：金属与酸的反应3.等质量的甲、乙两种金属，分别与足量等浓度的盐酸反应（已知甲、乙在生成物中化合价均为+2），生成氢气的质量和反应时间的关系如图所示，下列叙述正确的是( )A.甲、乙两种金属中较活泼的是乙B.产生氢气的速率：甲乙C.生成氢气的质量：甲乙D.相对原子质量较大的是乙答案：D解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
由图象可知，斜率关系为甲>乙，则产生氢气的速率为甲乙，金属活动性为甲乙，甲较活泼，A、B均错误。
由图象可知，产生氢气的质量为甲乙，C错误。
金属与足量酸反应时，产生氢气的多少由金属决定，产生氢气的质量为（其中，a代表金属在生成物中的化合价数，m代表金属的质量，A r代表金属的相对原子质量）。
中考化学金属与酸反应的图像综合练习题及答案
B.向H2SO4和CuSO4的混合溶液中滴加NaOH溶液直至过量，NaOH溶液会先与稀硫酸发生反应：2NaOH+ H2SO4=Na2SO4+2H2O，没有沉淀产生，直到硫酸完全反应，再发生2NaOH+ CuSO4= Na2SO4+Cu(OH)2 反应，这时才有氢氧化铜沉淀生成，故B选项不符合题意；
C.向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫， ， ，从方程式可以看出，氢气中的氢元素全部来自硫酸，因为锌粉、铁粉是足量的，所以他们生成的氢气质量是相等的，又因为锌的活动性比铁强，所以在变量控制是金属种类，其他因素都相同时，锌比铁反应剧烈快速，故C选项不符合题意；
一、中考初中化学金属与酸反应的图像
1．如图表所示4个图象中，能正确反映变化关系的是
A． 足量镁和铝分别放入等质量、等浓度的稀盐酸中
B． 镁在空气中加热
C． 加热一定质量的高锰酸钾固体
D． 向一定质量的二氧化锰中加入过氧化氢溶液
【答案】B
【解析】
【分析】
【详解】
A、根据反应的化学方程式及其质量关系： ， 可知，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；
B、浓硫酸具有吸水性，所以将浓硫酸敞口放置在空气中，溶剂质量增加，溶液质量增加，溶质质量分数会逐渐减小，不符合题意；
中考化学金属与酸反应的图像综合题汇编附答案解析
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
中考化学金属与酸反应的图像综合经典题含详细答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．如图表所示4个图象中，能正确反映变化关系的是 A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
2020-2021中考化学 金属与酸反应的图像 综合题及详细答案
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应变化关系的是A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。
故选C。
2．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】A 、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。
