中继器,路由器,交换机,网关的区别
集线器、交换机、路由器、网桥、网关之间的区别与联系
1、集线器(HUB)集线器就是将网线集中到一起的机器，也就是多台主机和设备的连接器。
集线器的主要功能是对接收到的信号进行同步整形放大，以扩大网络的传输距离，是中继器的一种形式，区别在于集线器能够提供多端口服务，也称为多口中继器。
集线器在OSI/RM中的物理层。
集线器的基本功能是信息分发，它把一个端口接收的所有信号向所有端口分发出去。
一些集线器在分发之前将弱信号重新生成，一些集线器整理信号的时序以提供所有端口间的同步数据通信。
集线器实际就是一种多端口的中继器。
集线器一般有4、8、16、24、32等数量的RJ45接口，通过这些接口，集线器便能为相应数量的电脑完成“中继”功能（将已经衰减得不完整的信号经过整理，重新产生出完整的信号再继续传送）。
由于它在网络中处于一种“中心”位置，因此集线器也叫做“HUB”。
集线器的工作原理很简单，比如有一个具备8个端口的集线器，共连接了8台电脑。
集线器处于网络的“中心”，通过集线器对信号进行转发，8台电脑之间可以互连互通。
具体通信过程是这样的：假如计算机1要将一条信息发送给计算机8，当计算机1的网卡将信息通过双绞线送到集线器上时，集线器并不会直接将信息送给计算机8，它会将信息进行“广播”——将信息同时发送给8个端口，当8个端口上的计算机接收到这条广播信息时，会对信息进行检查，如果发现该信息是发给自己的，则接收，否则不予理睬。
由于该信息是计算机1发给计算机8的，因此最终计算机8会接收该信息，而其它7台电脑看完信息后，会因为信息不是自己的而不接收该信息。
2、交换机(Switch)交换机是集线器的升级换代产品，外形上和集线器没什么分别，是一种在通信系统中自动完成信息交换功能的设备，用途和HUB一样也是连接组网之用，但是它具有比集线器更强大的功能。
交换机也叫交换式集线器，它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用，由于交换机根据所传递信息包的目的地址，将每一信息包独立地从源端口送至目的端口，避免了和其他端口发生碰撞。
网络适配器中继器网桥交换机路由器网关等局域网设备介绍
调制解调器工作在物理层
调制解调器（Modem）的功能是将 计算机数字信号与模拟信号进行转换， 以便实现利用电话线路或微波传递信 息。调制解调器的电路。
调制解调器一般由发送器和接收器 两部分组成 发送器把数字信号转换为模拟信号。 接受器把模拟信号转换为数字信号。
中继器的缺点
※由于中继器对接收的帧要先存储后转发， 增加了延时。
※ＣＡＮ总线的ＭＡＣ子层并没有流量控 制功能。当网络上的负荷很重时，可能因中 继器中缓冲区的存储空间不够而发生溢出， 以致产生帧丢失的现象。
※中继器若出现故障，对相邻两个子网的 工作都将产生影响。
集线器
集线器（HUB）属于数据通信系统中的基础设备， 它和双绞线等传输介质一样，是一种不需任何软件 支持或只需很少管理软件管理的硬件设备。它被广 泛应用到各种场合。集线器工作在局域网(LAN)环境， 像网卡一样，应用于OSI参考模型的物理层，因此又 被称为物理层设备。
中继器的优点
（１）过滤通信量。中继器接收一个子 网的报文，只有当报文是发送给中继器所连 的另一个子网时，中继器才转发，否则不转 发。 （２）扩大了通信距离，但代价是增加 了一些存储转发延时。 （３）增加了节点的最大数目。 （４）各个网段可使用不同的通信速率。 （５）提高了可靠性。当网络出现故障 时，一般只影响个别网段。 （６）性能得到改善。
特点： 不进行存储——信号延迟小 不检查错误——会扩散错误 不对信息进行任何过滤 可进行介质转换——如UTP转换为光纤 用中继器连接的多个网段是一个冲突域
中继器特性
(1) 中继器仅作用于物理层。 (2) 只具有简单的放大、再生物理信号的功能。 (3) 由于中继器工作在物理层，在网络之间实现的是
交换机,集线器,中继器,路由器的区别
交换机、集线器、中继器、路由器的区别一、交换机交换机是一种计算机网络设备，用于将网络中的数据从一个接口转发到另一个接口。
交换机可以根据目标MAC地址来决定传输的路径，因此它能够实现数据的快速转发。
交换机通常用于局域网 (LAN) 中，用于连接多台计算机和其他网络设备。
交换机的主要特点有：•转发速度快：交换机可以在接收到数据时迅速判断目标地址，并将数据转发到相应的接口，从而实现高速的数据传输。
•多端口扩展性强：交换机通常拥有多个端口，可以连接多台设备，因此可以根据需要扩展网络的规模。
•分割广播域：交换机能够对每个接口形成一个独立的广播域，从而减少网络中的广播流量，提高网络的传输效率。
•支持二层协议：交换机工作在数据链路层，支持以太网等二层协议。
二、集线器集线器是一种用于局域网的数据通信设备，用于集中连接多个网络设备。
集线器采用广播方式发送数据，当接收到数据时，会将数据发送到所有连接的设备。
因此，集线器的数据传输效率相对较低，并且容易产生网络冲突。
集线器的主要特点有：•广播方式传输：集线器将接收到的数据通过广播方式发送到所有连接的设备上，所有设备都会接收到所有的数据。
•单一广播域：集线器无法将广播域进行分割，所有连接在集线器上的设备属于同一个广播域。
•无存储和转发机制：集线器只是简单地将接收到的数据复制到所有端口上，没有进行存储和转发的处理，因此无法支持多个设备同时进行数据传输。
三、中继器中继器是一种网络设备，用于将网络信号从一个设备传输到另一个设备。
中继器会将接收到的信号进行放大和重新发送，以延长信号传输的距离。
中继器通常用于扩展局域网的范围，但无法改变广播域。
中继器的主要特点有：•信号放大和重新发送：中继器会将接收到的信号进行放大和重新发送，以保证信号能够在较长距离内传输。
•无广播域分割能力：中继器不具备分割广播域的能力，连接在中继器上的设备仍然在同一广播域内。
•单一物理网段：中继器将不同物理网段之间进行连接，从而扩展了网络的覆盖范围。
中继器,路由器,交换机,网关的区别
二者都起数字信号放大和中转的作用。
中继器 Repeater用来延长网络距离的互连设备。
REPEATER可以增强线路上衰减的信号，它两端即可以连接相同的传输媒体，也可以连接不同的媒体，如一头是同轴电缆另一头是双绞线。
Hub 在英语中的意思：①轮毂中心, ②中心,中心所在实际上就是一个多端口的中继器，它有一个端口与主干网相连，并有多个端口连接一组工作站。
它应用于使用星型拓扑结构的网络中，连接多个计算机或网络设备。
集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
集线器工作在第一层（即物理层），它没有智能处理能力，对它来说，数据只是电流而已，当一个端口的电流传到集线器中时，它只是简单地将电流传送到其他端口，至于其他端口连接的计算机接收不接收这些数据，它就不管了。
集线器是对网络进行集中管理的最小单元，它只是一个信号放大和中转的设备，不具备自动寻址能力和交换作用。
数据链路层的作用包括数据链路的建立、维护和拆除、帧包装、帧传输、帧同步、帧差错控制以及流量控制等。
工作在第二层（即数据链路层），将两个局域网（LAN）连起来，根据MAC地址（物理地址）来转发帧，可以看作一个“低层的路由器”（路由器工作在网络层，根据网络地址如IP地址进行转发）。
它可以有效地联接两个LAN，使本地通信限制在本网段内，并转发相应的信号至另一网段，网桥通常用于联接数量不多的、同一类型的网段。
网桥的转发是依据数据帧中的源地址和目的地址来判断一个帧是否应转发和转发到哪个端口。
帧中的地址称为“MAC”地址或“硬件”地址，一般就是网卡所带的地址。
网桥的作用是把两个或多个网络互连起来，提供透明的通信。
网络上的设备看不到网桥的存在，设备之间的通信就如同在一个网上一样方便。
由于网桥是在数据帧上进行转发的，因此只能连接相同或相似的网络（相同或相似结构的数据帧），如以太网之间、以太网与令牌环（token ring）之间的互连，对于不同类型的网络（数据帧结构不同），如以太网与X.25之间，网桥就无能为力了。

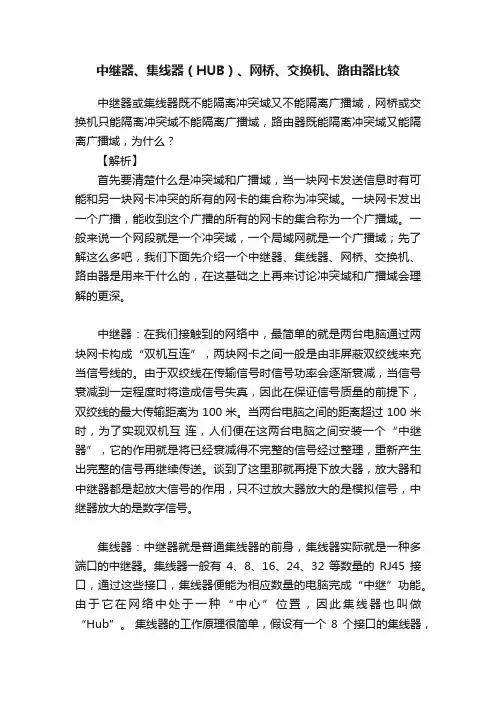

中继器、集线器（HUB）、网桥、交换机、路由器比较
中继器、集线器（HUB）、网桥、交换机、路由器比较中继器或集线器既不能隔离冲突域又不能隔离广播域，网桥或交换机只能隔离冲突域不能隔离广播域，路由器既能隔离冲突域又能隔离广播域，为什么？【解析】首先要清楚什么是冲突域和广播域，当一块网卡发送信息时有可能和另一块网卡冲突的所有的网卡的集合称为冲突域。
一块网卡发出一个广播，能收到这个广播的所有的网卡的集合称为一个广播域。
一般来说一个网段就是一个冲突域，一个局域网就是一个广播域；先了解这么多吧，我们下面先介绍一个中继器、集线器、网桥、交换机、路由器是用来干什么的，在这基础之上再来讨论冲突域和广播域会理解的更深。
中继器：在我们接触到的网络中，最简单的就是两台电脑通过两块网卡构成“双机互连”，两块网卡之间一般是由非屏蔽双绞线来充当信号线的。
由于双绞线在传输信号时信号功率会逐渐衰减，当信号衰减到一定程度时将造成信号失真，因此在保证信号质量的前提下，双绞线的最大传输距离为100米。
当两台电脑之间的距离超过100米时，为了实现双机互连，人们便在这两台电脑之间安装一个“中继器”，它的作用就是将已经衰减得不完整的信号经过整理，重新产生出完整的信号再继续传送。
谈到了这里那就再提下放大器，放大器和中继器都是起放大信号的作用，只不过放大器放大的是模拟信号，中继器放大的是数字信号。
集线器：中继器就是普通集线器的前身，集线器实际就是一种多端口的中继器。
集线器一般有4、8、16、24、32等数量的RJ45接口，通过这些接口，集线器便能为相应数量的电脑完成“中继”功能。
由于它在网络中处于一种“中心”位置，因此集线器也叫做“Hub”。
集线器的工作原理很简单，假设有一个8个接口的集线器，共连接了8台电脑。
集线器处于网络的“中心”，通过集线器对信号进行转发，8台电脑之间可以互连互通。
具体通信过程是这样的：假如计算机1要将一条信息发送给计算机8，当计算机1的网卡将信息通过双绞线送到集线器上时，集线器并不会直接将信息送给计算机8，它会将信息进行“广播”——将信息同时发送给8个端口，当8个端口上的计算机接收到这条广播信息时，会对信息进行检查，如果发现该信息是发给自己的，则接收，否则不予理睬。
网络互连的层次和各层次连接使用的设备
网络互连的层次和各层次连接使用的设备网络互联是指：网络在物理上的连接,两个网络之间至少有一条在物理上连接的线路,它为两个网络的数据交换提供了物资基础和可能性,但并不能保证两个网络一定能够进行数据交换,这要取决于两个网络的通信协议是不是相互兼容。
网络互连的层次有：物理层、数据链路层、网络层、传输层及其以上高层。
网络互连的设备主要有：集线器，中继器，交换机，网桥，路由器等。
1.路由器（Router）：是用于连接多个逻辑上分开的网络，它能将不同网络之间的数据信息进行“翻译”，以使它们能够相互“读”懂对方的数据，从而构成一个更大的网络。
逻辑网络是指一个单独的网络或一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
因此，路由器具有判断网络地址和选择路径的功能，它能在多网络互联环境中建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网。
路由器是属于网络应用层的一种互联设备，只接收源站或其他路由器的信息，提供网络间的分组转发功能，它不关心各子网使用的硬件设备，但要求运行与网络层协议相一致的软件。
2．网关（Gateway）：是连接两个协议差别很大的计算机网络时使用的设备（通常由软件实现）。
它可以将具有不同体系结构的计算机网络连接在一起。
网关是网络连接设备的重要组成部分，它不仅具有路由的功能，而且能在两个不同的协议集之间进行转换，从而使不同的网络之间进行互联。
3.集线器（HUB）：属于数据通信系统中的基础设备，它和双绞线等传输介质一样，是一种不需任何软件支持或只需很少管理软件管理的硬件设备。
它被广泛应用到各种场合。
集线器工作在局域网(LAN)环境，像网卡一样，应用于OSI参考模型第一层，因此又被称为物理层设备。
集线器内部采用了电器互联，当维护LAN的环境是逻辑总线或环型结构时，完全可以用集线器建立一个物理上的星型或树型网络结构。
在这方面，集线器所起的作用相当于多端口的中继器。
其实，集线器实际上就是中继器的一种，其区别仅在于集线器能够提供更多的端口服务，所以集线器又叫多口中继器。
转发器、中继器、集线器、网桥、交换机、路由器
转发器Repeater(转发器)也叫做网络转发器，是一类重建到来的电子、无线或光学信号的网络设备。
有了物理媒体如以太网或 Wi-Fi ，数据传输在信号降级之前仅能跨越一个有限范围。
转发器尝试来保护信号的完整性和扩展数据能够安全传输的距离。
在网络互连时用在ISO物理层的中继系统。
中继器中继器(REPEATER)中继器是网络物理层上面的连接设备。
适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。
中继器是对信号进行再生和还原的网络设备 OSI 模型的物理层设备--------------------------------------------------------------------------------------中继器（RP repeater）是连接网络线路的一种装置，常用于两个网络节点之间物理信号的双向转发工作。
中继器是最简单的网络互联设备，主要完成物理层的功能，负责在两个节点的物理层上按位传递信息，完成信号的复制、调整和放大功能，以此来延长网络的长度。
由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。
中继器就是为解决这一问题而设计的。
它完成物理线路的连接，对衰减的信号进行放大，保持与原数据相同。
一般情况下，中继器的两端连接的是相同的媒体，但有的中继器也可以完成不同媒体的转接工作。
从理论上讲中继器的使用是无限的，网络也因此可以无限延长。
事实上这是不可能的，因为网络标准中都对信号的延迟范围作了具体的规定，中继器只能在此规定范围内进行有效的工作，否则会引起网络故障。
-----------------------------------------------------------------------------------------中继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。
集线器，路由器，交换机，网关设备之间的区别
集线器，路由器，交换机，⽹关设备之间的区别集线器，路由器，交换机，⽹关设备之间的区别在这⾥我们先了解⼀下⽹络的划分：⽹络的划分类型⼀般是我们下⾯常见的⼏种：互联⽹：独⽴⾃主的计算机的互联体。
形象点说，互联⽹并不是单⼀的计算机⽹络它是⼀组互联的⽹络的集合，即由许多⽹络互联在⼀起构成⼀个全球性的⽹络因此被⼈们称为“互联⽹”。
⼴域⽹：⼀种覆盖范围在数⼗千⽶以上的，跨越⼤的地域性的计算机⽹络局域⽹：是处于同⼀建筑或⽅圆⼏千⽶远地域内的专⽤计算机⽹络。
以太⽹：应⽤最⼴泛的计算机局域⽹技术。
它是⼀种基于总线的、⼴播式的局域⽹络。
从概念就看出区别啦，⾸先互联⽹是最⼤的⼀个⽹，⼴域⽹包含在了互联⽹中，局域⽹⽐⼴域⽹⼩，也是包含在互联⽹中的。
⽽以太⽹，就是⼀种技术，⼀种⽤于局域⽹的技术。
它不是⼀种具体的⽹络，是⼀种技术规范。
以太⽹是当今现有局域⽹采⽤的最通⽤的通信协议标准。
该标准定义了在局域⽹（LAN）中采⽤的电缆类型和信号处理⽅法。
以太⽹在互联设备之间以10~100Mbps的速率传送信息。
1、集线器集线器（Hub):⼯作在OSI模型中的物理层集线器最⼤的特点就是采⽤共享型模式，就是指在有⼀个端⼝在向另⼀个端⼝发送数据时，其他端⼝就处于“等待”状态。
为什么会“等待”呢？举个例⼦来说，其实在单位时间内A向B发送数据包时，A是发送给B、C、D三个端⼝的，但是只有B接收，其他的端⼝在第⼀单位时间判断不是⾃⼰需要的数据后将不会再去接收A发送来的数据。
直到A再次发送IP⼴播，在A再次发送IP⼴播之前的单位时间内，C，D是闲置的，或者CD之间可以传输数据。
我们可以理解为集线器内部只有⼀条通道（即公共通道），然后在公共通道下连接着所有端⼝。
集线器没有交换机的智能记忆功能可以通过MAC地址映射表找到某台具体的计算机，更没有学习能⼒，只是把收到的数据通过⼴播的⽅式发送给所以连接到集线器的计算机。
这个数据包到底是传输给集线器上的哪台计算机是通过各个计算机本⾝进⾏识别的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中继器,路由器,交换机,网关的区别物理层——中继器和集线器
二者都起数字信号放大和中转的作用。
中继器 Repeater
用来延长网络距离的互连设备。
REPEATER可以增强线路上衰减的信号，它两端即可以连接相同的传输媒体，也可以连接不同的媒体，如一头是同轴电缆另一头是双绞线。
集线器 HUB
Hub 在英语中的意思:?轮毂中心, ?中心,中心所在
实际上就是一个多端口的中继器，它有一个端口与主干网相连，并有多个端口连接一组工作站。
它应用于使用星型拓扑结构的网络中，连接多个计算机或网络设备。
集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A 主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
集线器工作在第一层(即物理层)，它没有智能处理能力，对它来说，数据只是电流而已，当一个端口的电流传到集线器中时，它只是简单地将电流传送到其他端口，至于其他端口连接的计算机接收不接收这些数据，它就不管了。
集线器是对网络进行集中管理的最小单元，它只是一个信号放大和中转的设备，不具备自动寻址能力和交换作用。
逻辑链路层——网桥和交换机
数据链路层的作用包括数据链路的建立、维护和拆除、帧包装、帧传输、帧同步、帧差错控制以及流量控制等。
网桥
工作在第二层(即数据链路层)，将两个局域网(LAN)连起来，根据MAC地址(物理地址)来转发帧，可以看作一个“低层的路由器”(路由器工作在网络层，根据网络地址如IP地址进行转发)。
它可以有效地联接两个LAN，使本地通信限制在本网段内，并转发相应的信号至另一网段，网桥通常用于联接数量不多的、同一类型的网段。
网桥的转发是依据数据帧中的源地址和目的地址来判断一个帧是否应转发和转发到哪个端口。
帧中的地址称为“MAC”地址或“硬件”地址，一般就是网卡所带的地址。
网桥的作用是把两个或多个网络互连起来，提供透明的通信。
网络上的设备看不到网桥的存在，设备之间的通信就如同在一个网上一样方便。
由于网桥是在数据帧上进行转发的，因此只能连接相同或相似的网络(相同或相似结构的数据帧)，如以太网之间、以太网与令牌环(token ring)之间的互连，对于不同类型的网络(数据帧结构不同)，如以太网与X.25之间，网桥就无能为力了。
当与外部网络互连时，网桥会把内部和外部网络合二为一，成为一个网，双方都自动向对方完全开放自己的网络资源。
这种互连方式在与外部网络互连时显然是难以接受的。
问题的主要根源是网桥只是最大限度地把网络沟通，而不管传送的信息是什么。
交换机 Switch
交换机工作在第二层(即数据链路层)，它要比集线器智能一些，它能分辨出帧中的源MAC地址和目的MAC地址，因此可以在任意两个端口间建立联系，在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
交换机通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。
但是交换机并不懂得IP地址，它只知道MAC地址。
交换机是使用硬件来完成以往网桥使用软件来完成过滤、学习和转发过程的任务。
交换机速度比HUB快，这是由于HUB不知道目标地址在何处，发送数据到所有的端口。
而交换机中有一张路由表，如果知道目标地址在何处，就把数据发送到指
定地点，如果它不知道就发送到所有的端口。
这样过滤可以帮助降低整个网络的数据传输量，提高效率。
但是交换机的功能还不止如此，它可以把网络拆解成网络分支、分割网络数据流，隔离分支中发生的故障，这样就可以减少每个网络分支的数据信息流量而使每个网络更有效，提高整个网络效率。
网络层——路由器
路由器 Router
路由器工作在第三层(即网络层)，它比交换机还要“聪明”一些，它能理解数据中的IP地址，如果它接收到一个数据包，就检查其中的IP地址，如果目标地址是本地网络的就不理会，如果是其他网络的，就将数据包转发出本地网络。
与工作在网络物理层，从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。
例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。
当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它将直接把IP分组送到网络上，对方就能收到。
而要送给不同IP于网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。
如果没有找到这样的路由器，主机就把IP分组送给一个称为“缺省网关(default gateway)”的路由器上。
对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。
网络中的设备用它们的网络地址(TCP,IP网络中为IP地址)互相通信。
IP地址是与硬件地址无关的“逻辑”地址。
目前TCP,IP网络，全部是通过路由器互连起来的，Internet就是成千上万个IP子网通过路由器互连起来的国际性网络。
用于连接多个逻辑上分开的网络，几个使用不同协议和体系结构的网络。
路由器利用网络层定义的“逻辑”上的网络地址(即IP地址)来区别不同的网络，实现网络的互连和隔离，保持各个网络的独立性。
当一个子网传输到另外一个子网时，
可以用路由器完成。
它具有判断网络地址和选择路径的功能，过滤和分隔网络信息流。
一方面能够跨越不同的物理网络类型(DDN、FDDI、以太网等等)，另一方面在逻辑上将整个互连网络分割成逻辑上独立的网络单位，使网络具有一定的逻辑结构。
应用层——网关
网关Gateway
网关 (Gateway) 又称网间连接器、协议转换器。
网关在传输层上以实现网络
互连，是最复杂的网络互连设备，仅用于两个高层协议不同的网络互连。
它不仅具有路由的功能，而且能在两个不同的协议集之间进行转换，从而使不同的网络之间进行互联。
在使用不同的通信协议、数据格式或语言，甚至体系结构完全不同的两种系统之间，网关是一个翻译器
网关实质上是一个网络通向其他网络的IP地址。
比如有网络A和网络B，网络A的IP地址范围为“192.168.1.1~192. 168.1.254”，子网掩码为255.255.255.0;网络B的IP地址范围为“192.168.2.1~192.168.2.254”，子网掩码为
255.255.255.0。
在没有路由器的情况下，两个网络之间是不能进行TCP/IP通信的，即使是两个网络连接在同一台交换机(或集线器)上，TCP/IP协议也会根据子网掩码(255.255.255.0)判定两个网络中的主机处在不同的网络里。
而要实现这两个网络之间的通信，则必须通过网关。
如果网络A中的主机发现数据包的目的主机不在本地网络中，就把数据包转发给它自己的网关，再由网关转发给网络B的网关，网络B的网关再转发给网络B的某个主机(如附图所示)。
网络B向网络A转发数据包的过程也是如此。
所以说，只有设置好网关的IP地址，TCP/IP协议才能实现不同网络之间的相互通信。
