【化学】九年级化学图像题 金属及酸碱盐反应技巧和方法完整版及练习题
C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；
C、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；
D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
B、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B不正确；
C、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C正确；
D、到达b点时产生的沉淀质量为9.8g，设与氯化铜反应的氢氧化钡溶液中溶质的质量为X。
与氯化铜反应的氢氧化钡溶液中溶质的质量为17.1g，但还有与盐酸反应的氢氧化钡，所以到达b点时所消耗氢氧化钡溶液中溶质的质量必然大于17.1g，D不正确。故选C。
A．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠
B．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡
C．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠
D．到达b点时所消耗氢氧化钡溶液中溶质的质量是17.1g
【答案】C
【解析】
【分析】
【详解】
A、曲线起点不是从0点出发，而是从a点出发，说明0-a段没有沉淀产生，则滴加的氢氧化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A不正确；
D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；
故选：C。
2．下列所示图像能正确反应实验或化学反应事实的是
A． 稀H2SO4滴入BaCl2溶液中
B． 往部分变质的NaOH溶液中滴加稀盐酸
C． 等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应
C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；
D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。故选D。
C． 电解水
D． 向盐酸和CaCl2混合溶液中滴加Na2CO3溶液
【答案】D
【解析】
【分析】
【详解】
A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；
B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；
7．向烧杯中逐滴加入X溶液至过量，生成沉淀或气体的质量与加入X溶液的质量关系符合如图的是
选项
烧杯中的物质
X溶液
A
稀HCl和Na2SO4
BaCl2溶液
B
Cu和Fe
稀HCl
C
稀H2SO4和MgCl2
NaOH溶液
D
NaHCO3和K2SO4
稀HCl
A．AB．BC．CD．D
【答案】C
【解析】
【分析】
分析图象，滴加X到一定量时才有气体或沉淀产生，说明刚开始时X与某种物质反应不产生气体或沉淀。
故选B。
10．下列说法中正确的有()
①单质由一种元素组成，由一种元素组成的纯净物一定是单质
②利用图1实验探究铁生锈的条件时，对比实验ac可证明铁生锈与水有关
③质量相同的金属A、B分别与相同质量、等质量分数的稀硫酸充分反应，生成氢气的质量与时间的关系如图2所示，当反应结束后，金属A和金属B至少有一种有剩余
9．下列四个图象分别对应四个变化过程，其中正确的是（ ）
A． 一定量的饱和石灰水中加入氧化钙
B． 常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应
C． 向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
D． 向氢氧化钾溶液中不断加水，溶液的pH与加入水的质量关系
【答案】B
【解析】
【分析】
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
D． 等质量，等质量分数的过氧化氢溶液制取O2
【答案】B
【解析】
【详解】
A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；
B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；
【化学】九年级化学图像题 金属及酸碱盐反应技巧和方法完整版及练习题
一、化学图像题金属及酸碱盐反应的图像
1．下列四个图象，分别对应四种操作过程，其中正确的是（ ）
A． 向氢氧化钠溶液中加入足量水稀释
B． 某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
C． 向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液
D、往NaHCO3和K2SO4混合液滴加稀HCl，K2SO4溶液不与稀HCl反应，而NaHCO3溶液能与稀HCl反应，生成氯化钠、水和二氧化碳气体，气体曲线从0点出发，逐渐增大到一定量，不符合题意。故选C。
8．下列四个图象能正确反映对应变化关系的是（ ）
A． 用酒精灯加热一定量KMnO4固体
B． 向一定量澄清入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；
B、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应： ，铁与稀硫酸反应： ，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；
B．R点表示碳酸钠和氯化钙恰好完全反应，溶液中的溶质只有氯化钠，故B正确；
C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确；
D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。
故选：A。
【点睛】
解答本题关键要知道只有把盐酸反应完了，才能与氯化钙反应产生沉淀，因为如果碳酸钠与氯化钙先反应生成了碳酸钙沉淀，也会被剩余的盐酸溶解掉，将不会看到沉淀。
5．下表中，有关量的变化图像与其对应叙述相符的是( )
A． 向一定质量的稀硫酸中加入足量的铁
B． 向一定质量的氢氧化钠溶液中加入稀盐酸
C． 向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝
D． 加热高锰酸钾固体制氧气
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的稀硫酸中加入足量的铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应的化学方程式为： ，56份的铁置换出2份的氢气，随着反应的进行，溶液质量逐渐增加，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液的质量不是从零开始增加，不符合题意；
D． 向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉
【答案】C
【解析】
【详解】
A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；
B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；
C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；
A．P点时的溶液只含一种溶质
B．R点时的溶液只含一种溶质
C．0至P过程中溶液的pH变大
D．Q至R段表示生成沉淀的过程
【答案】A
【解析】
【分析】
【详解】
向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。
A．在P点时，溶液中的HCl恰好被消耗完，溶液中的溶质是氯化钠和氯化钙，故A错误；
根据反应的图像可知，A、B两种金属与相同质量、等质量分数的稀硫酸充分反应，最终生成氢气的质量相等，可能是酸不足，两种金属均剩余，也可能是其中一种金属恰好完全反应，另一种金属剩余，③正确；
4.6 g某有机物在氧气中充分燃烧，生成8.8g二氧化碳和5.4 g水，计算出二氧化碳中碳元素的质量为8.8g× ×100%=2.4g，水中氢元素的质量为5.4g× ×100%=0.6g，由于反应前后元素的质量不变，二氧化碳中碳元素的质量即为有机物中碳元素的质量，水中氢元素的质量即为有机物中氢元素的质量，即MC+MH=3g<4.6g，因此，该有机物中还含有氧元素，④不正确。
B、向一定质量的氢氧化钠溶液中加入稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，溶剂质量逐渐增加，待氢氧化钠完全反应后，再滴入稀盐酸，溶剂质量增加的幅度变小，符合题意；
C、向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝，镁和稀盐酸反应： ，铝和稀盐酸反应： ，一开始酸过量时，等质量的铝和镁与足量的稀盐酸反应，铝产生的氢气多，最后，稀盐酸不足，铝、镁过量，产生氢气的质量一样多，不符合题意。
初三化学图像题 金属及酸碱盐反应解题技巧及练习题含解析
初三化学图像题金属及酸碱盐反应解题技巧及练习题含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。
(化学)初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
（化学）初三化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。
氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
A正确；B、该图像中，横坐标是金属的质量。
产生相同质量的氢气，消耗锌的质量比铁多。
故应该是硫酸与铁的反应的曲线先达到拐点。
B错误；C、铜和硝酸银反应生成硝酸铜和银。
反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。
根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。
C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。
D正确。
故选B。
2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。
初三化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)含解析
初三化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列四个图象能正确反映对应变化关系的是（）A．用酒精灯加热一定量KMnO4固体B．向一定量澄清石灰水中加入Na2CO3溶液C．电解水D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液【答案】D【解析】【分析】【详解】A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。
故选D。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
故选：B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

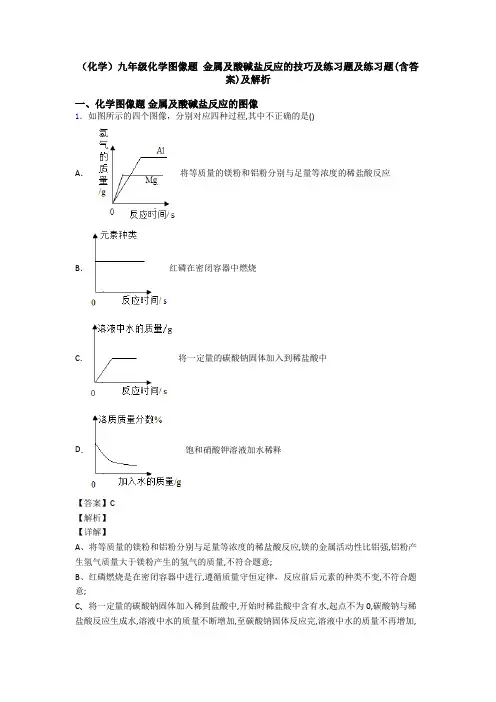

(化学)九年级化学图像题 金属及酸碱盐反应的技巧及练习题及练习题(含答案)及解析
（化学）九年级化学图像题金属及酸碱盐反应的技巧及练习题及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．如图所示的四个图像，分别对应四种过程,其中不正确的是()A．将等质量的镁粉和铝粉分别与足量等浓度的稀盐酸反应B．红磷在密闭容器中燃烧C．将一定量的碳酸钠固体加入到稀盐酸中D．饱和硝酸钾溶液加水稀释【答案】C【解析】【详解】A、将等质量的镁粉和铝粉分别与足量等浓度的稀盐酸反应,镁的金属活动性比铝强,铝粉产生氢气质量大于镁粉产生的氢气的质量,不符合题意;B、红磷燃烧是在密闭容器中进行,遵循质量守恒定律，反应前后元素的种类不变,不符合题意;C、将一定量的碳酸钠固体加入稀到盐酸中,开始时稀盐酸中含有水,起点不为0,碳酸钠与稀盐酸反应生成水,溶液中水的质量不断增加,至碳酸钠固体反应完,溶液中水的质量不再增加,符合题意;D、饱和硝酸钾溶液加水稀释,溶质质量不变,溶液质量增大,所以溶质质量分数减小,不符合题意。
故选C。
【点睛】学会运用化学方程式中相关物质的质量变化来判断曲线的起点、折点和终点。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。
【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。
(化学)九年级化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)
（化学）九年级化学图像题金属及酸碱盐反应解题技巧分析及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．图像能直观表达各种数据与量的关系，下图为某实验小组绘制的关于向硫酸与硫酸铜混合溶液中加入氢氧化钠溶液的变化过程的有关图像，横坐标为时间。
下列说法正确的是A．纵坐标为反应中生成沉淀的质量B．纵坐标为反应体系中水的质量C．A-B段表示稀硫酸和氢氧化钠在反应D．O-A、A-B、B-C段硫酸钠的质量经过了不变、变大、不变三个过程【答案】A【解析】【分析】硫酸和氢氧化钠反应的方程式为：H2SO4+2NaOH=Na2SO4+2H2O。
硫酸铜和氢氧化钠反应的方程式为：CuSO4+2NaOH=Cu(OH)↓+Na2SO4。
由于氢氧化铜还可以被硫酸消耗，所以可以分析出，该反应中，应该是滴加的氢氧化钠先和硫酸反应生成硫酸钠和水，待硫酸被消耗尽后，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
【详解】A、纵坐标若表示反应中生成沉淀的质量。
通过分析可知，沉淀是氢氧化铜。
由于初始条件下，氢氧化钠先和硫酸反应，待硫酸反应结束之后再和硫酸铜反应。
所以OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。
所以OA过程中，不产生沉淀，AB过程中产生沉淀，BC过程中不产生沉淀。
符合题意。
A正确；B、纵坐标若表示反应体系中水的质量，在初始状态下，烧杯中盛装的是硫酸和硫酸铜溶液，溶液中已经含有水，而且质量一定大于0，所以起点不为0。
B错误；C、通过分析可知，OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。
C错误；D、OA段有硫酸钠生成，AB段也有硫酸钠生成，BC段没有硫酸钠生成。
所以该阶段硫酸钠的质量经过了增大、增大、不变的过程。
D错误。
故选A。
2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)
A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；
B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；
C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D． 用等质量氯酸钾分别制取氧气
【答案】D
【解析】
【详解】
A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正确；
B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少，所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确；
【详解】
A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；
B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；
C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；
(化学)九年级化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)及解析
（化学）九年级化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)及解析一、化学图像题 金属及酸碱盐反应的图像 1．下列说法不正确的有（）①碳酸盐与酸反应放出气体，则能与酸反应放出气体的物质一定是碳酸盐 ②10g 水和10g 酒精混合,得到20g 酒精溶液,该过程符合质量守恒定律③常温下,足量的镁和锌分别与等体积、等浓度的稀硫酸反应,生成气体的质量随时间的变化如图④某气体可能由氢气、一氧化碳、甲烷中的一种或几种组成,将气体点燃后，用干燥的冷烧杯罩在火焰上方,有无色液滴出现,向烧杯中注入澄清石灰水振荡，石灰水变浑浊，则该气体的组合最多有5种情况 A ．1种 B ．2种 C ．3种 D ．4种 【答案】B 【解析】 【详解】①碳酸盐与酸反应放出气体，能与酸反应放出气体的物质不一定是碳酸盐，也可能是某些比较活泼的金属，选项错误；②质量守恒定律只用于解释化学变化的质量问题。
10g 水与10g 酒精混合，发生的是物理变化，不能用质量守恒定律解释，选项错误；③镁比锌活泼，和稀硫酸反应时镁的反应速率快一些，所以镁的斜线更陡；由于稀硫酸不足，最终生成氢气质量由酸决定，由方程式()2424232Al 3H SO =Al SO +3H +98?32?3↑2442Zn H SO = +9ZnSO +H 82↑，可知等量的酸，生成氢气的质量相等，即最终是同一平线，选项正确；④根据题干叙述，可知有水和二氧化碳生成，生成了水，则原气体中一定含有氢元素，生成了二氧化碳，则原气体中一定含有碳元素，故可能的组成为：①CH 4；②H 2、CO ；③H 2、CH 4；④CH 4、CO ；⑤H 2、CO 、CH 4，共5种情况，选项正确。
故选B。
2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
【化学】初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析
【化学】初三化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析一、化学图像题 金属及酸碱盐反应的图像1．图像中的化学，下列图像中能正确反映其对应关系的是（ ）A ．表示足量碳在容积恒定的密闭容器中燃烧B ．表示将锌片加入一定量的硫酸铜溶液中C ．表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉D ．表示分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物【答案】C【解析】【分析】【详解】A 、足量碳在容积恒定的密闭容器中燃烧，碳燃烧放出大量的热，温度升高，压强增大，由于碳燃烧消耗了氧气，生成了二氧化碳， 22C+O CO 点燃，生成二氧化碳的体积与消耗氧气的体积相同，故最后容器冷却至室温后，压强又恢复至原压强，不符合题意；B 、将锌片加入一定量的硫酸铜溶液中，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，待完全反应后固体质量不变，不符合题意；C、向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，由于盐酸完全相同，金属过量，则酸全部参与反应，最后生成氢气的质量相同，由于镁的活动性大于锌，故镁反应的速度快，对应的曲线陡，反应时间短，符合题意；D、分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物，由于二氧化锰是催化剂，故乙反应速度快，先开始反应，乙中氯酸钾的质量小于甲，产生氧气的质量小，故最后甲产生氧气的质量应大于乙，不符合题意。
故选C。
2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
初三化学图像题 金属及酸碱盐反应解题技巧及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象分别与选项中的实验现象及结果相对应，其中正确的是A．电解水B．将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中C．等质量、等溶质质量分数的过氧化氢溶液制取氧气D．服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化【答案】B【解析】【分析】【详解】A、电解水产生氢气和氧气的体积比为2:1；故选项错误；B、将等质量的镁和铁分别投入到盛足量同种稀硫酸的两个容器中，镁产生的氢气多，镁的金属活泼性强，镁反应的速率快；故选项正确；C、等质量、等溶质质量分数的过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；故选：B。
2．下列四个图象分别对应四个变化过程，其中正确的是（）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B 【解析】 【分析】 【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。
九年级化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图象不能正确反映其对应变化关系的是（）A．用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气B．一定质量的红磷在密闭容器中燃烧C．向等质量的锌粉和铁粉分别加入足量的稀盐酸D．向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，故A正确；B、由质量守恒定律的定义可知，反应前后物质总质量不发生改变，此反应在密闭容器中进行，无其他物质的进入或散失，故物质总质量不会改变，与图象所示吻合，故B正确；C、当等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉时，金属有剩余，酸不足，故产生氢气相等；等质量的金属，铁生成的氢气比锌多，因此正确的图形应该是，故C错误；D、氢氧化钠先和溶液中的盐酸反应，一开始无沉淀产生，把盐酸消耗掉后，氢氧化钠和氯化铜反应生成沉淀，故D正确。
故选：C。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
故选：A。
【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。
