AWS—CB超薄型钢结构防火涂料使用说明书
超薄型防火涂料施工工法
超薄型钢结构防火涂料施工工法一、前言钢结构因其强度高、自重轻、施工速度快、制造简便，各种形状可随心所欲制造成各种形状而且塑性、韧性好等特点，在我国工民建中被广泛使用。
钢结构材料的缺点很明显，在高温下会迅速失去强度并变形。
钢结构的耐火极限仅为15分钟，当受热温度超过250℃时,强度下降很快，当受热温度达到600℃时，强度仅仅为正常状态下的1/3，现实中一般的火场温度超过700℃。
在火灾高温作用下，钢结构会很快达到其耐火极限而失去强度并失去承载能力，导致建筑物部分或者整体损坏。
所以，必须采取一定措施，对钢结构进行防火保护，防止其损坏。
钢结构工程中应用最广泛且最经济有效的方法是涂钢结构防火涂料。
二、工法特点超薄型钢结构防火涂料具有优越的黏结强度、耐水性好、流平性好、装饰性好等特点；在受火时缓慢膨胀发泡形成致密坚硬的具有很强的耐火冲击性的防火隔热层,该防火层延缓了钢材的温升，非常有效的保护钢结构构件。
它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。
各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。
由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好.三、适用范围适用于钢结构建筑，大跨度钢结构厂房等梁、柱的防火施工.四、工艺原理超薄型钢结构防火涂料是指涂层厚度3毫米以内，高温时能膨胀发泡,耐火极限一般在2 小时以内的钢结构防火涂料。
该类钢结构防火涂料一般为溶剂型体系，有良好的黏结强度、优越的耐水性、流平性好、装饰性好等特点; 在受火时缓慢膨胀发泡形成致密坚硬的具有很强的耐火冲击性的防火隔热层，该防火层延缓了钢材的温升,非常有效的保护钢结构构件。
五、施工工艺流程及操作要点5。
超薄型钢结构防火涂料
3．9．4超薄型钢结构防火涂料随着经济建设的迅速发展，人们对建筑物钢结构实施防火保护的意识不断增强，对钢结构防火涂料的使用性能要求越来越高，迫切需要使用涂层很薄、装饰性好、能方便刷涂施工、不受冬季严寒气候限制的新型钢结构防火涂料。
20世纪90年代中期，德国市场首先出现了钢结构防火涂料的新品种——超薄膨胀型钢结构防火涂料，与厚涂型和薄涂型钢结构防火涂料相比，品种粒度更细、涂料层更薄，施工方便，装饰性更好，在满足钢结构防火要求的同时，也能满足人们高装饰性要求。
这种涂料特别适合飞机场、会展中心、文体活动场所等建筑物轻型钢屋架、球节钢网架、压型钢板及屋面板等防火与装饰的要求。
由于该类防火涂料涂层超薄，工程中使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，是目前消防部门大力推广的品种。
超薄型钢结构防火涂料是指涂层厚度不超过3㎜的钢结构防火涂料，它可采用喷涂、刷涂或辊涂施工，一般使用在要求耐火极限2h以内的建筑钢结构上，如可对一类建筑物中的梁、楼板与屋顶承重构件，二类建筑中的柱、梁、楼板、各种轻钢梁、网架等进行有效防火保护。
这类钢结构防火涂料的防火机理主要是涂料受火时膨胀发泡，形成致密的防火隔热层，该防火层延缓了钢材的温升，提高了钢构件的耐火极限。
超薄型钢结构防火涂料中的多数产品属于溶剂型，主要由基料、阻燃剂、颜填料、溶剂和稀释剂组成。
在这类钢结构防火涂料的研究中，对基料主要考虑两个问题：一是基料与防火添加剂的协同；二是涂料的室温自干性。
这类防火涂料常用的基料有环氧树脂、氨基树脂等。
这些树脂的自干性较差，而用于建筑物钢结构的防火涂料，不能高温烘干，若采用催化固化的方法又存在涂层理化性能和贮存稳定性差的问题。
因此，怎样合理地处理室温自干性与贮存稳定性及涂料的理化性能、装饰性等问题，是研究超薄型钢结构防火涂料的一个重要方面。
另一方面，还要考虑涂料在受火时应与钢材具有较强的黏结性。
超薄型钢结构防火涂料
超薄型钢结构防火涂料概述超薄型钢结构防火涂料是指涂层厚度不超过3毫米的钢结构防火涂料，属于膨胀型防火涂料，可采用喷涂、刷涂或滚涂施工，一般使用在要求耐火极限2小时以内的建筑钢结构上，如可对一类建筑物中的梁楼板与屋顶承重构件，二类建筑中的柱、梁、楼板、各种轻钢梁、网架等进行有效防火保护。
超薄膨胀型钢结构防火涂料，与厚涂型和薄涂型钢结构防火涂料相比，品种粒度更细、涂料层更薄，施工方便，经济，装饰性更好，在满足钢结构防火要求的同时，也能满足人们高装饰性要求；可广泛使用于工业厂房、体育场馆、候机楼、高层建筑等装饰要求很高的钢结构的防火保护，也适用于船舶、地下工程、电厂、机房等要求很高的设施内的木材、纤维板、塑料、电缆等易燃基材的防火保护，是目前消防部门大力推广的品种。
防火机理防火机理主要是涂料受火时膨胀发泡，形成致密的防火隔热层，该防火层延缓了钢材的温升，提高了钢构件的耐火极限。
（1）防火涂料本身具有难燃或不燃性，可隔绝被保护的可燃性基材，使其不直接与空气、火焰接触，延缓基材着火燃烧；（2）防火涂料遇火受热分解放出不燃性的惰性气体，冲淡被保护基材受热分解放出的易燃气体和空气中的氧气，抑制燃烧；（3）含氮、磷的防火涂料受热分解放出一些活性自由基团，与有机自由基结合，能中断燃烧发生的链式反应，抑制燃烧；（4）膨胀防火涂料遇火膨胀发泡，形成较厚的蜂窝状炭质泡沫隔热层，封闭被保护基材，能有效阻止热量和氧气向钢材传递。
基本组成主要由基料、膨胀阻燃体系、颜填料、溶剂和助剂组成，其中膨胀阻燃体主要由脱水催化剂、成炭剂、发泡剂组成。
（1）基料。
基料树脂是涂料中的主要成膜物质，基料的性质对形成涂层的物理化学性质起到决定性的作用。
因此，要求基料能与整个涂料体系协同，且对钢材有防腐蚀性能。
烯酸树脂是常用的基料之一，它能使涂层具有良好的耐候性及防火强度。
（2）催化剂。
催化剂的主要作用是促进和改变涂层的热分解进程，如促进涂层内含羟基的有机物脱水炭化形成不易燃的三维空间结构的炭质层，减少热分解可燃性产物的量等。
钢结构防火涂料说明书

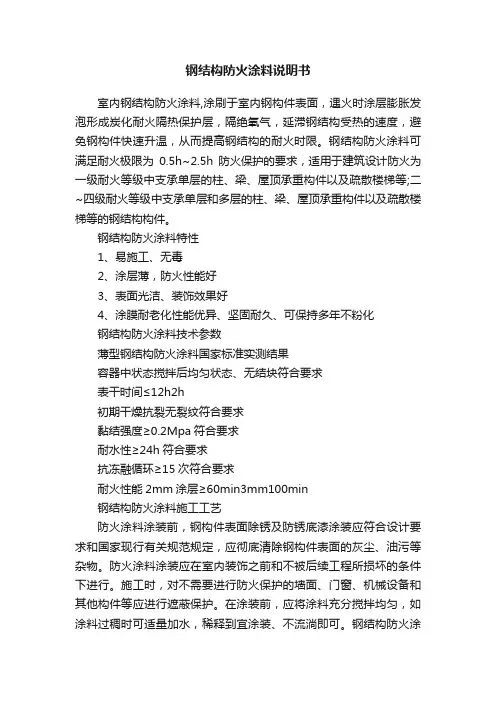

钢结构防火涂料说明书室内钢结构防火涂料,涂刷于室内钢构件表面，遇火时涂层膨胀发泡形成炭化耐火隔热保护层，隔绝氧气，延滞钢结构受热的速度，避免钢构件快速升温，从而提高钢结构的耐火时限。
钢结构防火涂料可满足耐火极限为0.5h~2.5h防火保护的要求，适用于建筑设计防火为一级耐火等级中支承单层的柱、梁、屋顶承重构件以及疏散楼梯等;二~四级耐火等级中支承单层和多层的柱、梁、屋顶承重构件以及疏散楼梯等的钢结构构件。
钢结构防火涂料特性1、易施工、无毒2、涂层薄，防火性能好3、表面光洁、装饰效果好4、涂膜耐老化性能优异、坚固耐久、可保持多年不粉化钢结构防火涂料技术参数薄型钢结构防火涂料国家标准实测结果容器中状态搅拌后均匀状态、无结块符合要求表干时间≤12h2h初期干燥抗裂无裂纹符合要求黏结强度≥0.2Mpa符合要求耐水性≥24h符合要求抗冻融循环≥15次符合要求耐火性能2mm涂层≥60min3mm100min钢结构防火涂料施工工艺防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，应彻底清除钢构件表面的灰尘、油污等杂物。
防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进行。
施工时，对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。
在涂装前，应将涂料充分搅拌均匀，如涂料过稠时可适量加水，稀释到宜涂装、不流淌即可。
钢结构防火涂料适宜用喷涂方法进行涂装。
在空气压力为0.4~0.6MPa的压力下用枪口直径为6~8mm的斗式喷枪均匀喷涂。
第一遍的喷涂厚度以能遮盖住基层表面为宜，一般不超过1mm;在前一遍涂层实干后方可进行下一遍涂装;从第二遍起可适当增加每遍的涂刷厚度，但以不流淌为宜。
钢结构防火涂料注意事项施工过程中和涂层干燥固化前，环境温度宜保持在5~45℃，相对湿度不宜大于90%，空气应流通。
当构件表面有结露时，不宜施工。
施工过程中，要根据耐火极限随时注意测量涂层的厚度。
钢结构防火涂料施工技术规程说明书
ICS93.010CCSP00/09HNTX 团体标准T/HNTX 001—2021 钢结构防火涂料施工技术规程2021-10-27发布2021-11-1实施T/HNTX 001—2021前言本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的和GB/T 20004.1-2016《团体标准化第1部分：良好行为指南》的要求和格式起草。
考虑到本文件中的某些条款可能涉及专利权，河南省涂料行业协会不负责对任何该类专利权的鉴别。
本文件由河南省涂料行业协会提出并归口。
本文件起草单位：斯凯肯（中国）集团股份有限公司、河南七塔实业有限公司、新乡市豫奥消防材料有限公司、河南联防科技防火材料有限公司、华北水利水电大学、河南迅捷检测中心有限公司、河南通嘉质检技术服务有限公司。
本文件主要起草人：李保文、尹云召、陈长红、刘汉功、严亮、张海龙，李红芳、周龙法。
本文件为首次发布。
钢结构防火涂料施工技术规程1 范围本文件规定了钢结构防火涂料的术语和定义、产品分类、设计与涂料选型、施工质量控制、施工工艺、工程检测验收等内容。
本文件适用于钢结构防火涂料保护工程的设计、施工和检测验收的全过程。
钢结构防火涂装工程的设计、施工及检测验收，除遵守本文件外，还应符合国家、地方有关规范、规定。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9286 色漆和清漆漆膜的划格试验GB 14907 钢结构防火涂料GB/T 34681 色漆和清漆涂料配套性和再涂性的测定GB 50016 建筑设计防火规范GB 50205 钢结构工程施工质量验收标准GB 51249 建筑钢结构防火技术规范3 术语和定义下列术语和定义适用于本文件。
3.1 膨胀型钢结构防火涂料涂层在高温时膨胀发泡，形成耐火隔热保护层的钢结构防火涂料。
超薄型防火涂料施工方案
超薄型防火涂料施工方案1. 引言超薄型防火涂料是一种应用广泛的防火材料，可以用于建筑物内外墙的防火涂料施工。
本文档旨在提供超薄型防火涂料施工方案的详细步骤与注意事项。
2. 材料准备在施工开始之前，需要进行材料准备工作。
按照施工规范，需要准备以下材料：•超薄型防火涂料•搅拌机•平刷或辊刷•打磨机•铜丝刷•抹刀•清洁工具（刷子、拖把等）•保护用品（手套、口罩、护目镜等）3. 施工步骤3.1. 表面准备在施工前，需要对墙面进行准备。
首先清理墙面上的油污、尘土等杂质，使用清洁工具进行清洁。
然后使用打磨机打磨墙面，使其表面平整。
3.2. 搅拌与稀释将超薄型防火涂料倒入搅拌机中进行搅拌，确保涂料的颜色均匀一致。
根据涂料的稠度，可以适量加入水进行稀释，使其更易涂抹和渗透。
3.3. 涂料施工使用平刷或辊刷将准备好的超薄型防火涂料均匀地涂抹在墙面上。
涂料的施工厚度应符合设计要求，一般在0.5-1mm之间。
涂抹时应避免出现漏涂、刷痕或重叠现象。
3.4. 等干与打磨待涂料干燥后，使用打磨机对墙面进行打磨，使其表面更加光滑。
打磨时要注意不要过度，以免破坏涂层的防火性能。
3.5. 二次涂料施工（可选）根据需要，可以进行第二次涂料施工，以提高防火效果和涂层的均匀性。
第二次施工的步骤与第一次相同。
4. 安全注意事项在进行超薄型防火涂料施工时，需要注意以下安全事项：•佩戴适当的保护用品，如手套、口罩、护目镜等。
•在通风良好的环境下进行施工，避免吸入有害物质。
•避免涂料接触皮肤和眼睛，如接触应尽快用清水冲洗。
•施工结束后，清理施工区域，并正确处理废弃物。
5. 维护与保养超薄型防火涂料施工完成后，需要进行定期的维护与保养，以延长涂层的寿命和保持其防火性能。
维护包括定期检查涂层表面是否有损坏或脱落，并及时进行修复。
如涂层出现明显老化或损坏，需要重新进行施工。
6. 结论本文档详细介绍了超薄型防火涂料的施工方案，包括材料准备、施工步骤、安全注意事项以及维护与保养等内容。
超薄型钢结构防火涂料施工工艺
超薄型钢结构防火涂料施工工艺一、前言超薄型钢结构防火涂料是一种新型的防火材料，具有重量轻、施工方便、防火性能好等优点，因此在建筑领域得到了广泛应用。
本文将介绍超薄型钢结构防火涂料的施工工艺。
二、材料准备1. 超薄型钢结构防火涂料2. 涂刷工具：滚刷、喷枪等3. 防护用品：手套、口罩、护目镜等三、施工准备1. 清理表面：将待涂刷的表面清理干净，去除尘土和油污等。
2. 基层处理：对于新建的基层，需要进行打磨或喷砂处理，以增加基层粗糙度，提高涂料附着力；对于旧有基层，则需要进行修补和刮平处理。
3. 遮盖保护：对于不需进行涂刷的部位，需要使用遮盖布或胶带进行覆盖保护。
四、施工步骤1. 搅拌涂料：将超薄型钢结构防火涂料倒入桶中，用搅拌器将其搅拌均匀，直至涂料呈现出均一的颜色和质地。
2. 涂刷底漆：将底漆涂刷在基层上，待其干燥后再进行下一步施工。
3. 涂刷面漆：使用滚刷或喷枪将面漆均匀涂刷在基层上，要求每次涂刷不超过2mm厚度，直至达到所需的防火等级要求。
4. 等待干燥：涂刷完毕后，需要等待一段时间使其完全干燥，并进行必要的检测和验收。
五、施工注意事项1. 施工环境：施工环境应保持干燥、通风良好，并且避免阳光直射。
2. 施工温度：施工温度应在5℃以上，避免在过低或过高的温度下进行施工。
3. 涂料搅拌：涂料在长时间存放后可能会出现沉淀或分层现象，因此需要进行充分的搅拌以保证其质量。
4. 涂料厚度：每次涂刷不宜过厚，以免影响涂料的干燥速度和防火效果。
5. 防护措施：在进行施工时，需要佩戴好防护用品，避免涂料对身体造成损伤。
六、总结超薄型钢结构防火涂料的施工工艺相对简单，但是需要注意一些细节问题，以保证其防火效果和质量。
在实际应用中，需要根据具体情况进行调整和优化。
防火涂料MSDS
钢结构防火涂料化学品安全技术说明书编写时间：2014年06月08日第一部分：化学品名称化学品中文名称：超薄型钢结构防火涂料化学品英文名称：NCB(JD-1)中文名称2 : 防火漆英文名称2:技术说明书编码：201430258第二部分：成分/组成信息有害物成分含量丙烯酸树脂sh1405-3-89第三部分：危险性概述危险性类别:侵入途径：健康危害：蒸气对眼及上呼吸道粘膜有刺激性。
有麻醉作用。
接触后出现咳嗽、胸闷、疲乏、眼烧灼感。
高浓度时，则有头晕、发烧感、脉速、心，悸、头痛、耳鸣、震颤、恶心、食欲丧失。
可引起皮肤干燥、皮炎、湿疹。
环境危害：无燃爆危险：本品易燃，具刺激性。
第四部分：急救措施皮肤接触：脱去污染的衣物，用稀释剂稀释，轻轻擦。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
食入：饮足量温水，催吐。
就医。
第五部分：消防措施危险特性：不易燃，避免与明火直接接触。
有害燃烧产物：一氧化碳。
灭火方法：喷水冷却容器，可能的话将容器从火场移至空旷处。
灭火剂：泡沫、干粉、二氧化碳、砂土第六部分：泄漏应急处理应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。
切断火源。
建议应急处理人员戴自给正压式呼吸器，穿防静电工作服。
尽可能切断泄漏源。
防止流入下水道、排洪沟等限制性空间。
小量泄漏：用活性炭或其它惰性材料吸收。
也可以用不燃性分散剂制成的乳液刷洗，洗液稀释后放入废水系统。
大量泄漏：构筑围堤或挖坑收容。
用泡沫覆盖，降低蒸气灾害。
用防爆泵转移至槽车或专用收集器内，回收或运至废物处理场所处置。
第七部分：操作处置与储存操作注意事项：要求操作人员必须佩带好胶皮手套，防静电劳保服，避免涂料直接接触到皮肤。
储存注意事项：储存于阴凉、通风的库房。
远离火种、热源。
库温不宜超过38 C。
保持容器密封。
应与氧化剂、酸类、碱类分开存放，切忌混储。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AWS—CB超薄型钢结构防火涂料使用说明书
AWS—CB超薄型钢结构防火涂料是一种溶剂型膨胀防火涂料，该型涂料具有涂层薄、装饰性好、附着力强之优点。
涂覆于钢结构
表面平时可起防腐装饰作用，受火时涂层迅速膨胀，形成均匀致密的发泡隔热保护层，达到有效保护钢结构之目的。
一、性能特点
1、表干时间≤8h
2、粘结强度≥0.2MPa
3、耐水性≥24h
4、耐冷热循环性能≥15次
5、涂层具有粘接强度高，装饰性好，耐候性优等特点。
6、耐火性能及用量：
耐火极限(h) 0.5 1.0 1.5 2.0 2.5
涂层厚度(mm) 0.2~0.3 0.5~0.6 1.4~1.6 1.9~2.1 2.4~2.6
理论用量 1.5～2.0Kg/m2/mm
二、施工要求
1、钢结构防火涂料涂装施工前必须进行彻底除尘、除油、除锈等表面处理，涂刷两道防锈底漆，在底漆完全干透后才可进行本
涂料的涂覆施工；已涂底漆时间较长的钢结构在涂覆施工前必须彻底清除尘污。
2、施工环境适宜在温度5～35℃，相对湿度80%以下，被涂钢构件温度必须始终保证在露点3℃以上，并注意施工场地的通风。
3、推荐使用刷涂或无气喷涂方法施工。
刷涂每道涂厚控制在0.25～0.4mm，每道时间间隔至少6～8小时；无气喷涂推荐输出压力不小于0.25MPa，喷嘴直径0.8～1.0mm，每道涂厚控制在不超过0.5mm，间隔时间夏季至少6小时；冬季至少8小时。
4、雨天、雾天、环境湿度大于80%时不宜施工。
雨、露、雾过后进行施工，必须彻底去除水气，保证构件干燥后方可进行涂装
施工。
三、注意事项
1、本涂料为单组份,在出厂前已完成配制，施工前须充分搅拌均匀后再使用。
施工时若涂料过稠，可加入总量不超过5%的配套稀释剂调节稠度；
2、施工人员必须注意个人防护，施工现场不得有明火，通风条件良好；
3、本涂料严禁和其它油漆涂料混用。
四、运输和储存
1、本涂料中含有可挥发性易燃溶剂，可按一般溶剂性油漆方法运输；
2、储存环境－5～35℃，远离热源、火源、通风条件良好；不可室外储存和暴晒，有效期壹年。
河南奥威斯科技有限公司。
