隧道风机安装技术交底

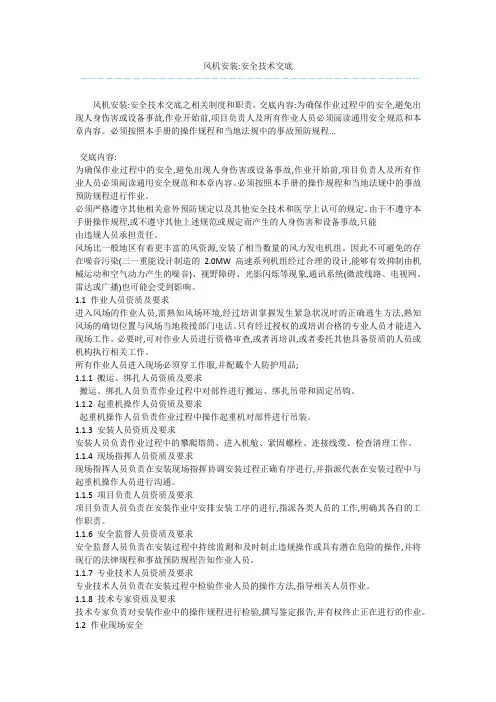

风机安装-安全技术交底
风机安装:安全技术交底－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－风机安装:安全技术交底之相关制度和职责，交底内容:为确保作业过程中的安全,避免出现人身伤害或设备事故,作业开始前,项目负责人及所有作业人员必须阅读通用安全规范和本章内容。
必须按照本手册的操作规程和当地法规中的事故预防规程...交底内容:为确保作业过程中的安全,避免出现人身伤害或设备事故,作业开始前,项目负责人及所有作业人员必须阅读通用安全规范和本章内容。
必须按照本手册的操作规程和当地法规中的事故预防规程进行作业。
必须严格遵守其他相关意外预防规定以及其他安全技术和医学上认可的规定。
由于不遵守本手册操作规程,或不遵守其他上述规范或规定而产生的人身伤害和设备事故,只能由违规人员承担责任。
风场比一般地区有着更丰富的风资源,安装了相当数量的风力发电机组。
因此不可避免的存在噪音污染(三一重能设计制造的2.0MW高速系列机组经过合理的设计,能够有效抑制由机械运动和空气动力产生的噪音)、视野障碍、光影闪烁等现象,通讯系统(微波线路、电视网、雷达或广播)也可能会受到影响。
1.1 作业人员资质及要求进入风场的作业人员,需熟知风场环境,经过培训掌握发生紧急状况时的正确逃生方法,熟知风场的确切位置与风场当地救援部门电话。
只有经过授权的或培训合格的专业人员才能进入现场工作。
必要时,可对作业人员进行资格审查,或者再培训,或者委托其他具备资质的人员或机构执行相关工作。
所有作业人员进入现场必须穿工作服,并配戴个人防护用品;1.1.1 搬运、绑扎人员资质及要求搬运、绑扎人员负责作业过程中对部件进行搬运、绑扎吊带和固定吊钩。
1.1.2 起重机操作人员资质及要求起重机操作人员负责作业过程中操作起重机对部件进行吊装。
1.1.3 安装人员资质及要求安装人员负责作业过程中的攀爬塔筒、进入机舱、紧固螺栓、连接线缆、检查清理工作。
1.1.4 现场指挥人员资质及要求现场指挥人员负责在安装现场指挥协调安装过程正确有序进行,并指派代表在安装过程中与起重机操作人员进行沟通。
技术交底(射流风机)
射流风机安装完工后，应进行以下项目(但不限于以下项目)的机械完工检查：
风机安装位置正确，各连接面接触良好，连接件可靠、无松动；
各部件与其安装吊架接触紧密、牢靠，紧固件受力均匀；
风机各部件纵、横向水平度的允许偏差达到有关规范要求；
设备表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。风机拼装过程中不得撞击、敲击机壳，以免壳体变形；不得随意解体风机。
风机安装要确保间距与设计一致，风机中轴线与隧道轴线平行。风机紧固时，要用力矩扳手拧紧螺母，拧紧力矩为150N.m。风机外壳及安装附件必须经过防腐处理。
风机试验运转，应在监理工程师监控下进行运转试验，试验前应确保电压符合要求，接线正确，连接件牢固，转动时，叶片与叶毂无接触。
4）使用扳手时，不准套上管子。
4．安装要求如下：
射流风机的安装、接线按照有关机械安装规范及GB 5017-92等有关规范的要求进行。
风机安装前进行详细的开箱检验、并进行抽检试验。风机的规格、型号、技术参数，应符合设计要求。
检查预埋件的数量、位置、型号，并根据设计要求进行抗拉拔力试验。抗拔力试验符合设计要求。
风机电源线、信号线、接地线端头制作规范；按设计要求采取线缆保护措施、布线排列整齐美观、安装固定、标识清楚。接线采用可挠性管保护，线径、规格与设计一致；接地牢靠，并与主接地回路可靠连通；电缆接口处密封良好，接线牢固。
风机所有用电设备、控制柜及金属构件等均应做良好的接地，以保护人身安全，其接地电阻不大于10欧姆。
风机配电及控制回路接线正确，可靠；
电气设备及缆线绝缘良好，接地符源自有关规范要求；风机控制屏位置正确，部件齐全、安装牢固、防护等级符合规范要求；
隧道通风系统技术交底
隧道通风系统技术交底
1. 引言
隧道通风系统是用来保障隧道内安全的关键性设备之一。
本文档旨在交底隧道通风系统的技术要点，包括系统的设计原理、主要组成部分以及操作维护等方面。
2. 系统设计原理
隧道通风系统的设计原理是通过控制空气流动，达到保持隧道内空气质量的目的。
主要原理包括以下几点：
- 通过机械通风方式，保证隧道内空气的流动；
- 合理布置通风出入口，实现空气的循环；
- 考虑隧道内可能存在的污染物，进行相应的空气净化处理。
3. 主要组成部分
隧道通风系统主要由以下几个组成部分构成：
- 通风机组：负责产生足够的风量，推动空气流动；
- 通风管道：用于传输空气，将新鲜空气引入隧道或将污浊空气排出隧道；
- 换气孔：通风系统的出入口，用于空气的进出；
- 消防设备：用于处理火灾事故时的烟雾和热量，确保隧道内的紧急疏散。
4. 操作维护
为保证隧道通风系统的正常运行，需要进行定期的操作维护工作。
操作维护包括以下几个方面：
- 定期检查通风机组的运行状况，确保其正常工作；
- 清洁通风管道，防止积灰和堵塞情况的发生；
- 检查换气孔的开闭情况，保证通风系统的正常通风；
- 定期检测空气质量，确保符合相关标准。
5. 总结
隧道通风系统是保证隧道内安全的重要设备，通过控制空气流动来保持良好的空气质量。
了解系统的设计原理、主要组成部分以及操作维护是确保系统正常运行的关键。
希望本文档对隧道通风系统技术交底有所帮助。
风机安装施工安全技术交底模板
一、交底对象1. 施工单位全体施工人员2. 施工单位管理人员3. 施工现场监理人员二、交底时间年月日三、交底地点施工现场四、交底内容一、工程概况1. 工程名称：XXXX风机安装工程2. 工程地点：XXXX3. 工程规模：XXXX4. 工程特点：XXXX二、施工安全注意事项1. 施工现场安全：（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、绊倒等事故发生。
2. 施工人员安全：（1）施工人员应穿戴符合规定的个人防护用品，如安全帽、安全鞋、防尘口罩等。
（2）施工人员应接受安全培训，了解并掌握本工程的安全操作规程。
（3）施工人员应遵守施工现场的规章制度，不得酒后作业、疲劳作业。
3. 风机安装安全：（1）风机安装前，应仔细检查风机及附属设备，确保设备完好。
（2）风机安装过程中，应遵循安装顺序，不得擅自更改。
（3）风机安装时，应注意支撑固定，防止风机倾倒。
（4）风机安装过程中，应确保电气线路连接正确、可靠。
（5）风机安装完成后，应进行试运行，检查风机运行是否正常。
三、应急措施1. 人员伤亡事故：（1）发现人员伤亡事故，应立即停止施工，组织救援。
（2）及时拨打急救电话，请求救援。
（3）保护事故现场，等待相关部门进行调查处理。
2. 设备损坏事故：（1）发现设备损坏事故，应立即停止施工，避免扩大损失。
（2）及时通知设备供应商，寻求维修或更换。
（3）对损坏设备进行隔离，防止安全事故发生。
四、交底要求1. 施工单位应将本安全技术交底文件传达到每位施工人员。
2. 施工人员应认真学习本安全技术交底文件，了解并掌握安全操作规程。
3. 施工现场管理人员应加强对施工人员的安全监督，确保施工安全。
4. 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
五、交底人签名（签名）六、接受交底人签名（签名）七、备注1. 本安全技术交底文件适用于XXXX风机安装工程。
31(待修改)西华山隧道风机衬砌加强段施工技术交底
四、施好安全帽。
2、施工人员应经培训合格后上岗。焊工应持有特种工人作业证。
3、严禁酒后上岗。
4、焊工必须穿戴防护衣具。施工时焊工应站在木垫或其它绝缘垫上。
5、焊机必须接地，以保证操作人员安全，对于焊接导线及焊钳接导线处，都应有可靠的绝缘接地。
技术交底书
编号：XHSSD—
单项工程
西华山隧道
桩号
K0+360~K1+303
工作部位
衬砌
交底时间
交底内容
风机衬砌加强段施工技术交底施工技术交底
交底内容：
一、S5b型衬砌悬挂射流风机段，每组风机悬挂处设5m配筋衬砌加强段中心里程即为射流风机安装里程。
二、本图适用于S4型衬砌悬挂射流风机段，每组风机悬挂处设5m配筋衬砌加强段中心里程即为射流风机安装里程。
6、在规定的作业区间内进行施工避免来往车辆对作业人员安全造成影响。
7、运输钢筋注意安全，防止模板伤人。
交底人
复核人
接底人
接底时间
作业班组签字：
(完整版)隧道通风系统技术交底
(完整版)隧道通风系统技术交底隧道通风系统技术交底1. 简介本文档旨在交底隧道通风系统的技术要点和安全注意事项。
对于隧道工程来说，通风系统是确保隧道内空气清新、温度适宜的关键设备之一。
2. 隧道通风系统的组成隧道通风系统主要由以下组件构成：2.1 风机风机是隧道通风系统的核心部件，用于驱动空气流动。
在选择风机时，需要考虑隧道的长度、形状以及通风需求。
2.2 送风管道送风管道负责将经过风机处理的新鲜空气送入隧道内部。
通常需要根据隧道的结构和布局进行合理的管道布置。
2.3 排风管道排风管道负责将隧道内的污浊空气排出隧道外部。
排风管道的布置应考虑排风口的位置、数量和通风效果。
2.4 控制系统控制系统用于监控和控制整个通风系统的运行。
可以通过设定合适的参数来实现自动调节通风量和温度。
3. 隧道通风系统的相关安全事项在设计和操作隧道通风系统时，需要特别注意以下安全事项：3.1 防火措施隧道通风系统应配备火灾自动报警装置，并设置灭火设备。
风机和管道的防火性能也应符合相应的标准。
3.2 通风量要求根据隧道使用的不同，通风量的要求也会有所不同。
需要根据实际情况合理设计通风系统，确保隧道内空气质量良好。
3.3 应急通风隧道通风系统应具备应急通风功能，能够在突发情况下迅速排除烟气和有害气体。
4. 总结隧道通风系统是确保隧道安全、舒适的重要设备。
在设计和运行过程中，需要严格遵守相关安全标准和规范，确保通风系统的可靠性和效果。
以上为隧道通风系统技术交底的内容，请相关人员详细阅读并遵守。
风机安装安全技术交底模板
一、工程名称及施工单位1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]二、交底时间及地点1. 交底时间：[具体日期]2. 交底地点：[具体地点]三、交底人员及接受人员1. 交底人：[交底人姓名及职务]2. 接受交底人员：[接受交底人员姓名及职务]四、风机安装安全技术交底内容1. 施工现场安全要求（1）进入施工现场的人员必须佩戴安全帽，扣好帽带，穿防滑鞋，严禁酒后作业。
（2）施工现场应保持整洁，及时清理废弃物料，确保通道畅通。
（3）施工现场临时用电必须符合国家相关标准，严禁私拉乱接。
2. 风机安装前的准备工作（1）仔细阅读风机安装说明书，了解风机结构、性能及安装要求。
（2）检查风机及其配件是否完好，如有损坏或不符合要求，应及时更换。
（3）清理风机安装位置，确保地面平整、坚实，无障碍物。
3. 风机安装过程中的安全措施（1）风机安装前，应对安装人员进行安全培训，确保其掌握安装过程中的安全操作规程。
（2）风机安装过程中，严禁操作人员站在风机及支架上，防止坠落。
（3）高处作业时，必须佩戴安全带，并做到高挂低用，确保安全。
（4）吊装风机时，应使用专用的吊装工具，确保吊装过程平稳、安全。
（5）风机安装过程中，应确保电气线路连接牢固，防止漏电事故发生。
4. 风机安装后的验收（1）风机安装完成后，应进行试运行，检查风机运行是否正常。
（2）试运行过程中，应关注风机运行噪音、振动等情况，确保风机运行稳定。
（3）试运行结束后，对风机进行全面检查，确保安装质量符合要求。
五、注意事项1. 施工过程中，如遇恶劣天气，应立即停止作业，确保人员安全。
2. 施工过程中，如发现安全隐患，应立即上报，及时整改。
3. 施工人员应遵守国家及行业安全生产法律法规，确保自身及他人安全。
4. 施工单位应加强对施工现场的安全管理，确保施工顺利进行。
六、交底结束1. 交底人：[交底人姓名及职务]2. 接受交底人员：[接受交底人员姓名及职务][签名][日期]。
风机安装技术(安全)交底记录
M12
丝
M12
M12
注：螺栓、螺帽、弹簧垫圈等均为符合 GB5781 和 GB93 规定的标准件
项目（专业） 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
工程名称
分项工程名 称
通风空调工程
交底内容：
接受交底人：
施工单位 交底日期
风机安装
鲁 TK-004
2
项目（专业） 技术负责人
拆除。 三.成品保护措施
所有进场设备经检验合格后，运送至指定的位置存放。低洼处设备应采用木方铺垫。 安装后的成品应有防止土建污染的措施。安装好的支吊架不得作为其它用途的受力点。设备端口 应采取临时封闭措施，防止杂物掉入造成叶轮损坏。
项目（专业） 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
4)设备吊装 吊装设备按要求加装厂家配置的弹簧减震器，具体安装方法见下图：
项目（专业） 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
工程名称 分项工程名
称 交底内容：
通风空调工程
施工单位 交底日期
风机安装
鲁 TK-004
2
风机吊装示意图
A 节点大样
项目（专业） 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
鲁 TK-004
2
工程名称 分项工程名
称 交底内容：
通风空调工程
施工单位 交底日期
风机安装
风机落地安装
通风机落地安装采用混凝土基础，基础表面应平整，基础与风机底座之间采用橡胶减震器，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道风机安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
技术交底书
技术交底书表格编号1310
项目名称中铁七局西康二线秦岭翠华山隧道第 1 页
共4 页交底编号
工程名称秦岭翠华山隧道防灾救援疏散工程
设计文件图号西康增施隧变（防灾）
施工部位洋峪斜井避难所、太峪斜井紧急出口射流风机安装
交底日期2017/7/20
隧道二次衬砌安全技术交底内容：
隧道射流风机安装技术交底
交底单位：西康二线隧道作业队
交底人：现场负责人：接受日期：
复核：现场领工员：接受日期：
批准：班组操作人：接受日期：
隧道射流风机安装技术交底内容
一、一般要求
1.安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
2.凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3.放置或就位设备时，不应将脚放在设备的下方，防止压伤。
4.使用扳手时，不准套上管子。
二、安装要求如下：
1、射流风机的安装、接线按照有关机械安装规范及GB5017-92等有关规范的要求进行。
风机安装前进行详细的开箱检验、并进行抽检试验。
风机的规格、型号、技术参数，应符合设计要求。
检查预埋件的数量、位置、型号，并根据设计要求进行抗拉拔力试验。
抗拔力试验符合设计要求。
风机底座焊接的焊工必须持证上岗，在焊接底座前按照厂家提供的图纸放样准确，然后在施焊，焊接过程中必须请监理旁站，确保施工质量，严禁虚焊、假焊。
风机、支架的安装结构尺寸、预埋件、安装方位、安装间距等符合设计要求。
支撑风机的强度应保证在实际荷载的15倍以上，风机安装前应作支撑结构的荷载试
验。
风机吊装必须采用专用吊架吊装：吊装时需由两端安装螺栓同时起吊，吊装过程应当始终均匀提升，严禁用一组螺栓吊装，严禁吊挂消声器。
整个安装过程需由监理工程师监督执行。
2、风机电源线、信号线、接地线端头制作规范；按设计要求采取线缆保护措施、布线排列整齐美观、安装固定、标识清楚。
接线采用可挠性管保护，线径、规格与设计一致；接地牢靠，并与主接地回路可靠连通；电缆接口处密封良好，接线牢固。
风机所有用电设备、控制柜及金属构件等均应做良好的接地，以保护人身安全，其接地电阻不大于10欧姆。
设备表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。
3、风机拼装过程中不得撞击、敲击机壳，以免壳体变形；不得随意解体风机。
风机安装要确保间距与设计一致，风机中轴线与隧道轴线平行。
风机紧固时，要用力矩扳手拧紧螺母，拧紧力矩为150N.m。
风机外壳及安装附件必须经过防腐处理。
风机试验运转，应在监理工程师监控下进行运转试验，试验前应确保电压符合要求，接线正确，连接件牢固，转动时，叶片与叶毂无接触。
风机启动柜安装时应注意防潮，应按设计要求选用“三防”型设备，露接线端子应有限选用铜端子。
三、射流风机安装完工后，应检查以下项目：
1、风机安装位置正确，各连接面接触良好，连接件可靠、无松动；各部件与其安装吊架接触紧密、牢靠，紧固件受力均匀；
2、风机各部件纵、横向水平度的允许偏差达到有关规范要求；风机配电及控制回路接线正确，可靠；电气设备及缆线绝缘良好，接地符合有关规范要求；
3、风机控制屏位置正确，部件齐全、安装牢固、防护等级符合规范要求；
控制屏（箱）开闭灵活、箱内接线整齐、回路编号齐全正确、预埋管与箱体连接处应有锁紧螺母；所有设备安装正确、无缺项、无杂物、运动部件润滑良好。
