电路基础复习,基本电路、电流电压电阻解析
电工与电子技术基础
（4）数标法
用三位阿拉伯数在电阻表面标出其标称阻值，其中第一、 二位分别表示阻值标称系数在十位和个位上的数字，第三位表 示倍率；若用四位数，则第四位表示倍率。
数标法被广泛应用于片状电阻。
三.敏感电阻器 敏感电阻器是指对温度、电压、湿度、光照、气体、磁场、
压力等敏感的电阻器。如：热敏电阻器、压感电阻器、湿敏电 阻器、光敏电阻器等。
2.用直流电桥测量电阻 电桥是一种比较常用的比较式电工仪表，其种类很多，按所测 量的对象主要分为直流电桥和交流电桥两大类。
桥臂（比例臂、比较臂、被测臂），待测电阻，电桥平衡（调 整已知电阻，直至检流计读数为零） 平衡条件：电桥相对臂电阻的乘积相等。
&1-4 简单电路的分析
学习目标 1.理解全电路欧姆定律和电源的外特性。 2.掌握电阻串、并联电路的特点和应用，电池串、并联电路的
2.电阻的并联
把两个或两个以上电阻并列地连接 起来，由同一电压供电，就组成了 并联电路。 凡是额定工作电压相同的负载可以 采用并联的工作方式。
电阻并联电路的特点：
1111 R R1 R2 R3
R R1R2 R1 R2
I1
IR2 R1 R2
3.电池的串联和并联 （1）电池的串联
当用电器的额定电压高于单个电池的电动势时， 可以将多个电池串联起来使用，称串联电池组。
敏感电阻器在电子测量和自动控制电路中有广泛应用。以 热敏电阻器为例，电阻值随温度升高而减小的热敏电阻器称为 负温度系数（NTC）的热敏电阻器，电阻值随温度升高而增大 的热敏电阻器称正温度系数（PTC）的热敏电阻器。
四、电阻的测量
1.用万用表测量电阻
注意事项： ①准备测量电路中的电阻时，应先切断电源，切不可带电测量， 然后进行机械调零。 ②首先估计被测电阻的大小，选择适当的倍率挡，然后进行欧 姆调零，即将两只表笔相触，旋动调零电位器，使指针指在零 位。 ③测量时双手不可碰到电阻引脚及表笔金属部分，以免接入人 体电阻，引起测量误差。 ④测量电路中某一电阻时，应将电阻的一端断开
物理电路知识点归纳总结
物理电路知识点归纳总结
一、电荷、电压和电流
1. 电荷：是物质所具有的一个基本属性，表现为物质上的正负电荷。
电荷是带电粒子所具有的物理量，它是固有的，不可分的。
正电荷和负电荷相互吸引，同种电荷相互排斥。
2. 电压：在电路中,电动势即产生电压,电压指两点之间的电势差，也就是电荷单位正电荷从A点到B点所做的功。
3. 电流：电流指的是单位时间内通过导体横截面积的电荷数量，单位是安培。
有两种类型的电流，一种是直流电流，另一种则是交流电流。
二、电路元件
1. 电阻：电阻是导电材料中的一种特性，表现为电阻对电流的阻碍作用，单位为欧姆。
2. 电容：电容是指能够存储电荷的元件，单位为法拉。
3. 电感：电感是导体中感应出的感生电动势，单位是亨利。
三、基本电路
1. 串联电路：串联电路是指电路中的元件连接成一条直线，相同电流通过各个元件。
2. 并联电路：并联电路是指电路中的元件连接成一个平行线，相同电压加在各个元件上。
3. 电功率：电功率是指单位时间内电流转换成其他能量的速率，单位是瓦特。
四、基本定律
1. 欧姆定律：欧姆定律表明电阻、电压和电流的关系，即电压与电流成正比，电压与电阻成正比。
2. 基尔霍夫定律：基尔霍夫定律有两个，一是环路定律，即电路中各个电压之和等于零；二是节点定律，即电路中各个节点处的电流之和等于零。
以上就是对物理电路知识点的归纳总结，希望能够帮助到大家。
第一章电路基础知识中专
§1—4 电功和电功率
1.理解电功、电功率的概念。 2.掌握电功、电功率和焦耳热的计算方法。 3.能正确识读电气设备所标额定值的含义。
一、电功 电流做功的过程，实质上就是将电能转化为其 他形式的能的过程。
电流所做的功，称为电功，用字母W 表示。电
流在一段电路上所做的功等于这段电路两端的电
压U 、电路中的电流I和通电时间t三者的乘积,即:
电路的组成
一、电路各组成部分的功能 1、电源是把其他形式的能量转换为电能的装置。 2、负载是消耗电能的装置, 也称为用电器。负 载的作用是把电能转换为其他形式的能量。 3、控制装置及导线用于连接电源和负载,使它 们构成电流的通路,把电源的能量输送给负载, 并根据需要控制电路的通、断。 4、 保护装置保证电路的安全运行。
之间的电压,即Uab=Ua-Ub,故电压又称电位差。
电路中某点的电位与参考点的选择有关，但 两点间的电位差与参考点的选择无关。
3. 电动势
电源力将单位正电荷从电源负极经电源内部移到 正极所做的功称为电源的电动势，用E 表示，单位 为伏特(V)。
电源的电动势在数值上等于电源没有接入电路 时两极间的电压。电动势的方向规定为在电源内 部由负极指向正极。
遵循欧姆定律的电阻称为线性电阻，它表示该段 电路电压与电流的比值为常数。
即： RU常数 I
电路端电压与电流的关系称为伏安特性。
线性电阻的伏安特性
I/A
是一条过原点的直线。
o
U/V
线性电阻的伏安特性
电源与负载的判别
(1) 根据 U、I 的实际方向判别
电源：
U、I 实际方向相反，即电流从“+”端流出，
例: 应用欧姆定律对下图电路列出式子，并求电阻R。
家庭电路基础知识：电压、电流与电阻
家庭电路基础知识：电压、电流与电阻
在我们日常生活中，家庭电路是必不可少的一部分。
要保障家庭电路的正常运行，我们需要了解一些基础知识，比如电压、电流和电阻。
这些知识对于我们正确使用电器、维护电路以及确保安全至关重要。
电压
电压是用来描述电力运动的势能。
在电路中，电压通常用V来表示，单位是伏
特（V）。
电压差指两个点之间的电势差，通过这个电压差，电流得以流动。
在家
庭电路中，一般电压是稳定的，比如110V或220V，不同国家和地区的标准可能
有所不同。
电流
电流是电荷流动的速度，描述了电子在电路中的移动情况。
电流通常用I来表示，单位是安培（A）。
在一个封闭的电路中，电流是连续的，由正极流向负极。
在家庭电路中，电流的大小取决于电器的功率，绝缘是否良好等因素。
电阻
电阻是电路中抵抗电流流动的元件。
电阻通常用R来表示，单位是欧姆（Ω）。
在家庭电路中，电阻主要来自导线、开关和插座等元件。
合理选择电路中的电阻对于电路的正常运行和安全很重要。
安全使用电器的建议
1.使用合格的插座和电器，不要使用损坏的插头和线缆。
2.不要滥用电器，注意插座的负荷，避免导致电路过载。
3.定期检查电路，查看是否有老化、漏电等情况。
4.避免在潮湿的环境中使用电器，确保安全。
通过了解电压、电流和电阻，我们可以更好地管理家庭电路，确保电器正常使
用并保证安全。
同时，我们也要养成良好的用电习惯，避免不必要的损失和安全事故发生。
让我们共同努力，让家庭电路更安全、更可靠。

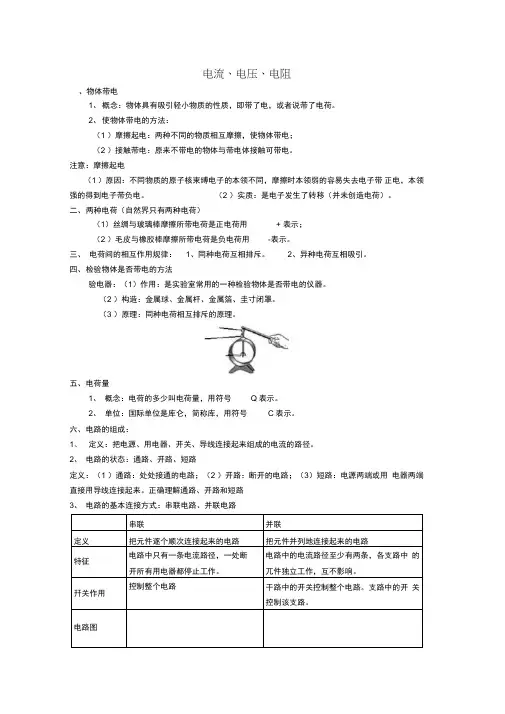

(完整)电流、电路、电压、电阻知识点,推荐文档
电流、电压、电阻、物体带电1、概念：物体具有吸引轻小物质的性质，即带了电，或者说带了电荷。
2、使物体带电的方法：（1 ）摩擦起电：两种不同的物质相互摩擦，使物体带电；（2 ）接触带电：原来不带电的物体与带电体接触可带电。
注意：摩擦起电（1 ）原因：不同物质的原子核束缚电子的本领不同，摩擦时本领弱的容易失去电子带正电，本领强的得到电子带负电。
（2 ）实质：是电子发生了转移（并未创造电荷）。
二、两种电荷（自然界只有两种电荷）（1）丝绸与玻璃棒摩擦所带电荷是正电荷用+ 表示；（2 ）毛皮与橡胶棒摩擦所带电荷是负电荷用-表示。
三、电荷间的相互作用规律：1、同种电荷互相排斥。
2、异种电荷互相吸引。
四、检验物体是否带电的方法验电器：（1）作用：是实验室常用的一种检验物体是否带电的仪器。
（2 ）构造：金属球、金属杆、金属箔、圭寸闭罩。
（3 ）原理：同种电荷相互排斥的原理。
五、电荷量1、概念：电荷的多少叫电荷量，用符号Q表示。
2、单位：国际单位是库仑，简称库，用符号C表示。
六、电路的组成：1、定义：把电源、用电器、开关、导线连接起来组成的电流的路径。
2、电路的状态：通路、开路、短路定义：（1 ）通路：处处接通的电路；（2 ）开路：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接起来。
正确理解通路、开路和短路3、电路的基本连接方式：串联电路、并联电路串联并联定义把元件逐个顺次连接起来的电路把元件并列地连接起来的电路特征电路中只有一条电流路径，一处断开所有用电器都停止工作。
电路中的电流路径至少有两条，各支路中的兀件独立工作，互不影响。
幵关作用控制整个电路干路中的开关控制整个电路。
支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器I家庭中各用电器、各路灯七、电流（一）电流的形成1、概念：电荷的定向移动形成电流。
2、维持电路中有持续电流的条件：（ 1 ）有电源；（2）电路闭合。
3、电流方向：人们规定正电荷定向移动的方向为电流的方向，按这个规定，电流是从电源的正极出发，流向电源的负极。
电路基础原理电流电压与电阻的关系
电路基础原理电流电压与电阻的关系电路基础原理电流、电压与电阻的关系电路是电子技术中最基本的要素之一，了解电路的基础原理对于理解电子产品的工作原理和应用十分重要。
电流、电压和电阻是电路中最基本的概念，它们之间存在着紧密的关系。
一、电流的定义与特性电流是电荷在单位时间内通过导体的数量，通常用字母I表示，单位是安培（A）。
根据欧姆定律，电流与电压和电阻之间存在着一定的关系。
欧姆定律的数学表达式为I = V/R，其中I是电流，V是电压，R 是电阻。
根据欧姆定律可以得知，电流的大小与电压和电阻有关。
在给定电压下，电阻越小，电流越大；而在一定的电阻下，电压越大，电流也会增大。
可以将电流比喻为水管中的水流率，电压则相当于水压，电阻则相当于水管的宽窄程度。
只有在电压和电阻条件下，才能使电流正常产生。
二、电压的定义与特性电压是电流推动力量的来源，通常用符号V表示，单位是伏特（V）。
电压的大小决定了电流的强弱。
在电路中，电压提供了电子移动的推动力，使得电子能够通过导体。
电压的本质是带电粒子之间的电势差。
电势差表示了电荷之间的引力或排斥力，而电压则是这一引力或排斥力施加在单位电荷上所产生的能量差。
可以将电压比喻为水箱的高度，当水箱的高度越高，从出水口流出的水流速就越快，从而使得水流更强劲。
三、电阻的定义与特性电阻是电流在导体中受到阻碍时产生的电压降，通常用符号R表示，单位是欧姆（Ω）。
电阻是电路中的一个重要要素，它能够限制电流的流动。
电阻的主要作用是转化电能为其它形式的能量，如热能。
电阻大小与导体的材料、形状以及长度有关。
根据欧姆定律可以得知，电阻与电压和电流之间存在着一定的关系。
在给定电压条件下，电阻越大，电流越小；而在一定的电流下，电阻越大，电压也会增大。
可以将电阻比喻为水管中的狭窄程度，电压则相当于水压，电流则相当于水流。
只有在电压和电流的作用下，电阻才能发挥作用。
综上所述，电流、电压和电阻之间存在着密切的联系。
电工电路基础知识教程
23
电路基础
回顾：
电路的基础知识 电压电流与电阻 欧姆定律 电能、电功率和效率 电路定律及电路基本分析方法
24
理解正弦交流电路的几个基本 概念，理解和掌握R、L、C三大基本 元件的伏安关系，了解提高功率因 数的意义和方法，理解有功功率、 无功功率及视在功率的概念。
结论：
电感元件上只有 ωt 能量交换而不耗
能，为储能元件
u u i 关联,
u i 关联, u i 非关联, 吸收电能; u i 非关联,
吸收电能; 送出能量; 建立磁场; 送出能量;
建立磁场; 释放磁能;
释放磁能;
p >0
p >0
p<0
p<0
p为正弦波，频率为ui 的2 倍；在一个周期内，L吸 收的电能等于它释放的磁 场能。
34
正弦交流电路的功率
3 .平均功率（有功功率）P (一个周期内的平均值)
由: p u i U m sin t • I m sin t 可得: P = UI
UI UI cos 2t
例 求：
平均功率用大写 ！
解：“R221000V、 U1P020W”2和120“0022204V8、440W”灯泡的电阻？
相串联。
【解】 Rab=R1+ R6+(R2//R3)+(R4//R5)
电阻混联电路的等效电阻计算，关键在于正确找出电路 的联接点，然后分别把两两结点之间的电阻进行串、并 联简化计算，最后将简化的等效电阻相加即可求出。
22
检验学习结果
有“220V、100W”“220V、25W”白炽灯两盏， 串联后接入220V交流电源，其亮度情况是（ ）
电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2
1
2
1
2
0
0.2 0.4
30
0.2 0.4
30 0.2 0.4
3
0
A 0.6
0
A 0.6
A
0
0.6
- 0.6 3
- 0.6 3
- 0.6 3
15、关于如图所示的电表，下列说法中，
不正确的是B（ ）
A、它是一个电压表
B、它的示数一定是1.7V
C、它的示数可能是8.5V
D、它有一个负接线柱和两个正接线柱
116．一节干电池的电压是＿＿＿伏，家庭电 路的电压是______V；对人体安全的电压＿伏。
17. 如图所示的电路中，用电压表测
灯L1两端电压的电路图是 (
)
2.图6所示电路中，当开关S闭合后， 要使电阻R1、R2串联，甲、乙应该接 入的是 A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表 C．甲、乙都接电压表 D．甲、乙都接电流表
（A）
（B）
（C）
（D）
三个基本量：
符号 概念 单位 测量
电流 I 电压 U
单位时间内通 过导体横截面 积的电量
使电路中的电 荷产生移动形 成电流的条件
安培 电流表 （A）
伏特 电压表 （V）
电阻 R
导体阻碍电流 欧姆 的一种性质 （Ω）
伏安法
电压表和电流表的异同:
仪元 表件
使用规则
能否直 接连到
右图是医院病房与护士值班室的示意图，病
人需要护理时，只要按床边的按钮开关就能
及时通知护士：1号床的病人按下开关S1，
护士值班室的灯L1亮；2号床的病人按下开
关S2，护士值班室的灯L2亮。下列电路图符
合要求的是
A
A
B
C D
8、居民楼的楼道里，夜间只是偶尔有人经过，电灯总 是亮着造成很大浪费。科研人员利用“光敏”材料制 成“光控开关”——天黑时，自动闭合，天亮时，自 动断开；利用“声敏”材料制成“声控开关”——当 有人走动发出声音时，自动闭合，无人走动时自动断
不转，灯泡不能发光。则在如图3所示的四个电路
图中符合要求的是：
D
10、物理学中规定
方向为电流方向。
金属导体中的电流是由
定向移动
形成。如下图中，电流的方向是由
。
（填A→L→B或B→L→A）
L
A
B
11、当如图所示的电路接通后，发现 电流表A1的指针偏转比A2的大一些， 原因可能是：
A1
A2
12、小明同学用电流表测试小灯泡 的电流时，发现电流表的指针出现如 图所示的甲或乙的情况，从中你发现 了什么问题？并有什么建议？
电路符号
一上一下 决定在下
1. 如下四个电路图，错误的是
2、如图所示，在桌面上有 两个小灯泡和一个开关，它 们的连接电路在桌面下，无 法看到。某同学试了一下， 闭合开关时两灯泡均亮，断 开开关时，两灯泡均熄灭， 这两个小灯泡究竟是串联连 接，还是并联连接，你能判 断吗？
3．某个同学自己装了一个门铃， 接上一对新电池后，发现电池迅速 发热，烫手，这是因为（ ） A．门铃响了； B．电路形成通路，门铃没响 C．电路出现短路； D．电路出现开路。
学生用表
读
符 接 接线 号法 柱
量程
电源两 量
最小
极上
程
刻度
数
电 流 表
A
电流
串 从“+” 进从
联 “-”出
电流不能 超过表的 量程，先 要试触
0.6安 0.02安 先看
不能
量程 再读
3安 0.1安
电 压 表
V
并 电流 从“+”
联 进从 “-”出
电流不能 超过表的 量程，先 要试触
3伏 0.1伏 先看
开与关L2的S1、连S接2，方断式开是开_并_关_联_S_，_；L1
A
（2）要使灯L1和L2串联， 应该闭合开关 S ，断
开开关 S1、S2 ；
B
（3）如果三只开关全闭合， 电路的状态是___短__路___。
7．图为路口交通指示灯的示意图。 指示灯可以通过不同颜色灯光的变 化指挥车辆和行人的交通行为。据 你对交通指示灯的了解可以推断 A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联
连接方式 串联电路
并联电路
各电路元件 逐个顺次连接 的连接特点
电流路径、 一条路径
有无支路
无支路
并列接在 电路两点间
多条路径 有支路
各用电 器的关系
任意一个用 一条支路的
电器断路,整个 通断不影响其 电路就切断 它支路的通断
电流关系
处处相等
干路电流 等于各支路 电流之和
4、下列四个电路图中，当开关S闭合后，两 盏灯并联的电路是 （ ）
开。若将这两种开关配合使用，就可以使楼道灯变得
“聪明”．则这种“聪明”的电路是： D
光控
声控 220V
A
光控
声控
220V
B
图2
光控
声控 220V C
光控 声控
220V D
9、教室里投影仪的光源是强光灯泡，发光时必须
用风扇给予降温。为了保证灯泡不被烧坏，要求：
带动风扇的电动机启动后，灯泡才能发光；风扇
大基本元件
种状态
种连接方式
电路图 实物图
电流 电压
电阻
导体和绝缘体 电荷
变阻器
1、电路：
把电源、用电器、开关用导线连接起来组成 的电流路径叫做电路。
2、电路的状态
通路 （闭合电路）：电路中有电流的电路 开路（断路）： 某处断开没有电流的电路
短路： 直接用导线把电源两极连接起来—
—电流过大
3、串联电路和并联电路的区别:
能
量程 再读
15伏 0.5伏
导体：容易导电的物体。
因为我
金属导体：
有自由 电荷！
水溶液导体：
我不是没电荷， 只是不能自由
移动！
半导体导：电能力介
于导体和绝缘体之 间的物体。
绝缘体：不容易导电的物体。
决定电阻大小 的因素是:
材料 长度 横截面积
变阻器的工作原理:
改变导体接入电路的长 度来改变电阻的大小。
4、下列四个电路图中，当开关S闭合后，两 盏灯并联的电路是 （ ）
（A）
（B）
（C）
（D）
5.如图所示的电路中，属于两灯串联 的电路是__A__、__C__E__，属于两灯并联 的电路是 B、D 。
E
5 、某同学按照下面的电路把图8中的 元件连成电路，他所选择的电路图是 图9的 （ ）
6、（1）如图所示，如果闭合
13、A图中的电流表能测通过L2的电流吗？
A
L2
L1
14、按照下面的电路图，将右图各实物元件 连接起来。
（1若）测电得流L表1支测路得和是干那路部电分流电的路大的小电如流下？图所L1支示路，
则_（ 改__干0动2_.3）_路电_6若，电A流要L流2表支测大的路干小位电路为置流的_并_为0电_连.__9流__A接__，，0_实._5请L_物41_在支A_图_电路_。。路电图流中为
