PCB板检验考试试题及答案
P C B板检验考试试题及答
案
Prepared on 21 November 2021
电子元件基础知识考试试题
部门：姓名：工号：分数：
一、单项选择题：（每题4分，共40分）
1.锡少允收最低标准为（
A）
A．焊角大于或等于15o B.焊角小于12o C.焊角小于15o
2.元器件安放:径向引脚——垂直,以下哪项是标准的(B)
A..元器件倾斜，不违反最小电器间距
B.元器件与板面垂直，底面与板面平行
C.超过了最小电器间距
3.锡洞允许最低标准(
B)
A..锡洞面积超过20%的焊点
B.锡洞面积小于或等于20%焊点
C.锡洞面积等于30%焊点
4.锡网，泼锡拒收为(C)
A.无任何锡渣留在PCB板上
B.无任何溅锡残留在PCB板上
C.任何锡渣,溅锡残留在PCB板上
5.下图贴片元件最多吃锡量允收最低标准是(C)
T﹤0.5MM
T＞0.5MM
ABC
6..下图贴片元件最少吃锡量允收最低标准是(A)
ABC
7.下图焊点中针孔允收最低标准的是(B)
ABC
8.插装DIP/SIP元器件及插座安放标准的是:(C)
A元件倾斜，但引脚最小伸出长度在要求范围内B元件倾斜，引脚最小伸出长度不符合要求范围内
C.所有引脚的支撑肩紧靠焊盘
9.元器件安放:径向引脚——水平,以下哪项是标准的(A)
A.元器件本体平贴板面
B.元器件一端平贴板面
C.元器件没有与接触板面
10.下图哪一个是标准的:(C)
ABC
二、填空题：（每空2分，共40分)
１．标准焊点有a.色泽b.形状c.角度：焊锡表面连续，平滑，呈凹陷状，被焊物与焊物在的润湿角度不能大于90度,且角度低于90度最好
２．焊点上未沾锡或零件脚未沾锡──未将零件及基板焊点焊接在一起,叫做漏焊。
３．因焊接温度不足，或焊接时间过短而造成的焊接不良，一般可通过补焊改善之，叫做冷焊
４．与标准焊点形状相比,焊锡表面粗糙不光滑或有裂纹，叫做锡裂
５．针孔：指焊点中，贯穿焊锡，露出焊点或零件脚之小孔。
６．锡网，泼锡：指经过锡焊后粘在零件表面的一些细小的独立的形状不规则的焊锡
７．虚焊：元器件引脚未被焊锡润湿，引脚与焊料的润湿角大于90度焊盘未被焊锡润湿，焊盘与焊料的润湿角大于90度
８．引脚脱焊：指贴装芯片的某个引脚未与相应焊盘连接润湿
９．插件方向：带方向器件如直插二极管、直插三极管、直插电解电容、直插芯片等，要求按照丝印标识插装，方向不可弄错
10．环保：环保主要是对人体无毒害及对坏境无污染。
三、判断题（每题2分，共20分）
1．锡少的现象：与标准焊点形状相比，焊锡完全覆盖焊点、器件脚周围吃锡高度不够，或器件脚周围有吃不到锡的现象（错）
２．锡多的现象：与标准焊点形状相比，焊锡表面呈凸状或焊锡超出焊点或溢于零件非焊接表面（对）
３．锡球，溅锡的现象：指焊锡量过量导致产生的颗粒状或球体形状的焊锡残留在元器件和线路板上（对）
４．元器件安放径向引脚——水平，元器件没有与接触板面是可接受（错）
５．零件只有一端与焊点连接，另一端则浮离焊点，产生翘立现象，是可以接受的（错）
６．未有特殊要求，元件本体可以不要求平贴板面（错）
７．元件本体倾斜,元件体与板面的间距不能超过0.7mm（对）
８．贴片式元件最少吃锡量允收最低标准为须有元件焊接点的50%（对）
９．锡多允收最低标准焊角大于75o（错）
10.锡洞面积可以超过20%的焊点（错）。
PCB板检验考试习题及答案修订版
P C B板检验考试习题及答案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题4分，共40分）1.锡少允收最低标准为（A）A．焊角大于或等于15o B.焊角小于12o C.焊角小于15o2.元器件安放:径向引脚——垂直,以下哪项是标准的(B)A..元器件倾斜，不违反最小电器间距B.元器件与板面垂直，底面与板面平行C.超过了最小电器间距3.锡洞允许最低标准(B)A..锡洞面积超过20%的焊点B.锡洞面积小于或等于20%焊点C.锡洞面积等于30%焊点4.锡网，泼锡拒收为(C)A.无任何锡渣留在PCB板上B.无任何溅锡残留在PCB板上C.任何锡渣,溅锡残留在PCB板上5.下图贴片元件最多吃锡量允收最低标准是(C)T﹤0.5MMT＞0.5MMABC6..下图贴片元件最少吃锡量允收最低标准是(A)ABC7.下图焊点中针孔允收最低标准的是(B)ABC8.插装DIP/SIP元器件及插座安放标准的是:(C)A元件倾斜，但引脚最小伸出长度在要求范围内B元件倾斜，引脚最小伸出长度不符合要求范围内C.所有引脚的支撑肩紧靠焊盘9.元器件安放:径向引脚——水平,以下哪项是标准的(A)A.元器件本体平贴板面B.元器件一端平贴板面C.元器件没有与接触板面10.下图哪一个是标准的:(C)ABC二、填空题：（每空2分，共40分)１．标准焊点有a.色泽b.形状c.角度：焊锡表面连续，平滑，呈凹陷状，被焊物与焊物在的润湿角度不能大于90度,且角度低于90度最好２．焊点上未沾锡或零件脚未沾锡──未将零件及基板焊点焊接在一起,叫做漏焊。
３．因焊接温度不足，或焊接时间过短而造成的焊接不良，一般可通过补焊改善之，叫做冷焊４．与标准焊点形状相比,焊锡表面粗糙不光滑或有裂纹，叫做锡裂５．针孔：指焊点中，贯穿焊锡，露出焊点或零件脚之小孔。
６．锡网，泼锡：指经过锡焊后粘在零件表面的一些细小的独立的形状不规则的焊锡７．虚焊：元器件引脚未被焊锡润湿，引脚与焊料的润湿角大于90度焊盘未被焊锡润湿，焊盘与焊料的润湿角大于90度８．引脚脱焊：指贴装芯片的某个引脚未与相应焊盘连接润湿９．插件方向：带方向器件如直插二极管、直插三极管、直插电解电容、直插芯片等，要求按照丝印标识插装，方向不可弄错10．环保：环保主要是对人体无毒害及对坏境无污染。
PCB板检验考试试题及答案
P C B板检验考试试题及答案It was last revised on January 2, 2021电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题4分，共40分）1.锡少允收最低标准为（A）A．焊角大于或等于15o B.焊角小于12o C. 焊角小于15o2.元器件安放:径向引脚——垂直,以下哪项是标准的 ( B )A..元器件倾斜，不违反最小电器间距B.元器件与板面垂直，底面与板面平行C.超过了最小电器间距3.锡洞允许最低标准(B)A..锡洞面积超过20%的焊点B.锡洞面积小于或等于20%焊点C. 锡洞面积等于30%焊点4.锡网，泼锡拒收为(C)A.无任何锡渣留在PCB板上B.无任何溅锡残留在PCB板上C.任何锡渣, 溅锡残留在PCB板上5.下图贴片元件最多吃锡量允收最低标准是( C)T﹤T＞A B C6. .下图贴片元件最少吃锡量允收最低标准是( A)A B C7. 下图焊点中针孔允收最低标准的是( B)A B C8.插装DIP/SIP元器件及插座安放标准的是:( C)A 元件倾斜，但引脚最小伸出长度在要求范围内 B元件倾斜，引脚最小伸出长度不符合要求范围内C.所有引脚的支撑肩紧靠焊盘9. 元器件安放:径向引脚——水平,以下哪项是标准的( A)A.元器件本体平贴板面B.元器件一端平贴板面C.元器件没有与接触板面10. 下图哪一个是标准的:( C )A B C二、填空题：（每空2分，共40分)１．标准焊点有a. 色泽b. 形状c.角度：焊锡表面连续，平滑，呈凹陷状，被焊物与焊物在的润湿角度不能大于90度,且角度低于90度最好２．焊点上未沾锡或零件脚未沾锡──未将零件及基板焊点焊接在一起,叫做漏焊。
３．因焊接温度不足，或焊接时间过短而造成的焊接不良，一般可通过补焊改善之，叫做冷焊４．与标准焊点形状相比, 焊锡表面粗糙不光滑或有裂纹，叫做锡裂５．针孔：指焊点中，贯穿焊锡，露出焊点或零件脚之小孔。

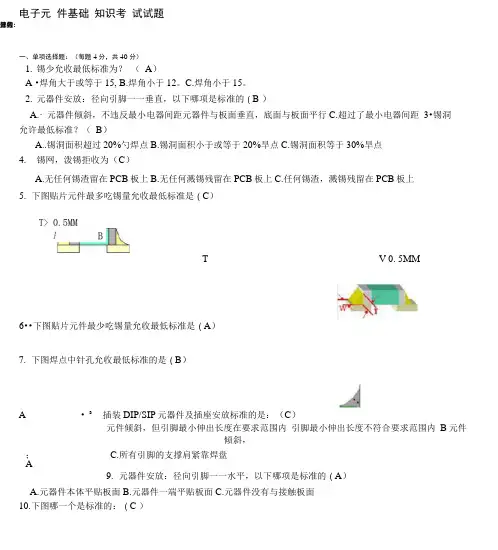

PCB板检验考试试题及答案
部门姓名工号分数: 电子元 件基础 知识考 试试题一、单项选择题：（每题4分，共40分）1. 锡少允收最低标准为？ （ A ）A •焊角大于或等于15, B.焊角小于12。
C.焊角小于15。
2. 元器件安放：径向引脚一一垂直，以下哪项是标准的（B ）A.・元器件倾斜，不违反最小电器间距元器件与板面垂直，底面与板面平行C.超过了最小电器间距 3•锡洞允许最低标准？（ B ）A..锡洞面积超过20%勺焊点B.锡洞面积小于或等于20%旱点C.锡洞面积等于30%旱点4. 锡网，泼锡拒收为（C ）A.无任何锡渣留在PCB 板上B.无任何溅锡残留在PCB 板上C.任何锡渣，溅锡残留在PCB 板上5. 下图贴片元件最多吃锡量允收最低标准是（C ）T V 0. 5MM6••下图贴片元件最少吃锡量允收最低标准是（A ）7. 下图焊点中针孔允收最低标准的是（B ）A •B 插装DIP/SIP 元器件及插座安放标准的是：（C ）元件倾斜，但引脚最小伸出长度在要求范围内 引脚最小伸出长度不符合要求范围内B 元件倾斜，； C.所有引脚的支撑肩紧靠焊盘A 9. 元器件安放：径向引脚一一水平，以下哪项是标准的（A ）A.元器件本体平贴板面B.元器件一端平贴板面C.元器件没有与接触板面10. 下图哪一个是标准的：（C ）ABC二、填空题：（每空2分，共40分）1•标准焊点有且・色泽b・形状C・角翌：焊锡表面连续，平滑，呈凹陷状，被焊物与焊物在的润湿角度不能大于90度，且角度低于90度最好2•焊点上未沾锡或零件脚未沾锡一一未将零件及基板焊点焊接在一起,叫做漏焊。
3•因焊接温度不足，或焊接时间过短而造成的焊接不良，一般可通过补焊改善之，叫做冷丄4•与标准焊点形状相比，焊锡表面粗糙不光滑或有裂纹，叫做锡_________5•针孔：指焊点中，贯穿焊锡，露出焊点或零件脚之小孔。
6•锡网，泼锡：指经过锡焊后粘在零住表直的二些细小的独立的形狀不规则的焊锡7 •虚焊：元器件引脚未被焊锡润湿，引脚与焊料的润湿角大于90度焊盘未被焊锡润湿，焊盘与焊料的润湿角大于90度8•引脚脱焊：指贴装芯片的某个引脚未与相应焊盘连接润湿9•插件方向：带方向器件如直插二极管、直插三极管、直插电解电容、直插芯片等，要求按照丝印标识插装，方向不可弄错10•环保：环保主要是对人体无毒害及对坏境无污染。
PCB板检验考试试题及答案
P C B板检验考试试题及答案文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题4分，共40分）1.锡少允收最低标准为（A）A．焊角大于或等于15o B.焊角小于12o C. 焊角小于15o2.元器件安放:径向引脚——垂直,以下哪项是标准的 ( B )A..元器件倾斜，不违反最小电器间距B.元器件与板面垂直，底面与板面平行C.超过了最小电器间距3.锡洞允许最低标准( B)A..锡洞面积超过20%的焊点B.锡洞面积小于或等于20%焊点C. 锡洞面积等于30%焊点4.锡网，泼锡拒收为(C)A.无任何锡渣留在PCB板上B.无任何溅锡残留在PCB板上C.任何锡渣, 溅锡残留在PCB板上5.下图贴片元件最多吃锡量允收最低标准是( C)T﹤T＞A B C6. .下图贴片元件最少吃锡量允收最低标准是( A)A B C7. 下图焊点中针孔允收最低标准的是( B)A B C8.插装DIP/SIP元器件及插座安放标准的是:( C)A 元件倾斜，但引脚最小伸出长度在要求范围内 B元件倾斜，引脚最小伸出长度不符合要求范围内C.所有引脚的支撑肩紧靠焊盘9. 元器件安放:径向引脚——水平,以下哪项是标准的( A)A.元器件本体平贴板面B.元器件一端平贴板面C.元器件没有与接触板面10. 下图哪一个是标准的:( C )A B C二、填空题：（每空2分，共40分)１．标准焊点有a. 色泽b. 形状c.角度：焊锡表面连续，平滑，呈凹陷状，被焊物与焊物在的润湿角度不能大于90度,且角度低于90度最好２．焊点上未沾锡或零件脚未沾锡──未将零件及基板焊点焊接在一起,叫做漏焊。
３．因焊接温度不足，或焊接时间过短而造成的焊接不良，一般可通过补焊改善之，叫做冷焊４．与标准焊点形状相比, 焊锡表面粗糙不光滑或有裂纹，叫做锡裂５．针孔：指焊点中，贯穿焊锡，露出焊点或零件脚之小孔。

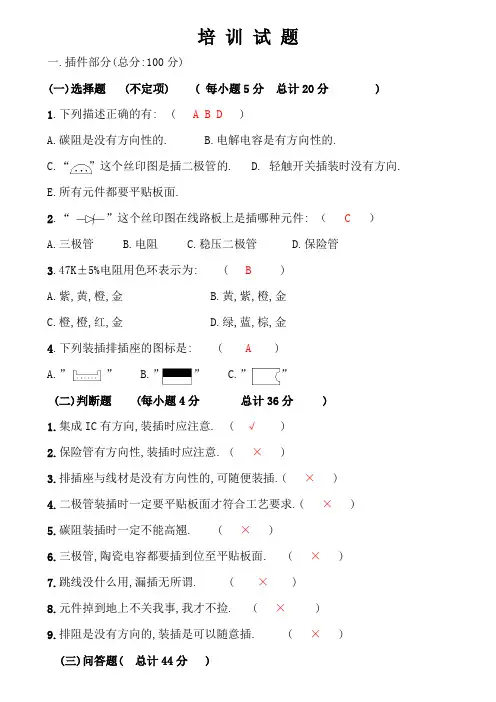

PCB测试题目答案
培训试题一.插件部分(总分:100分)(一)选择题 (不定项) ( 每小题5分总计20分 )1.下列描述正确的有: ( A B D )A.碳阻是没有方向性的.B.电解电容是有方向性的.C.“”这个丝印图是插二极管的.D. 轻触开关插装时没有方向.E.所有元件都要平贴板面.2.“”这个丝印图在线路板上是插哪种元件: （ C）A.三极管B.电阻C.稳压二极管D.保险管3.47K±5%电阻用色环表示为: ( B )A.紫,黄,橙,金B.黄,紫,橙,金C.橙,橙,红,金D.绿,蓝,棕,金4.下列装插排插座的图标是: ( A )A.””B.””C.””(二)判断题 (每小题4分总计36分 )1.集成IC有方向,装插时应注意. ( √ )2.保险管有方向性,装插时应注意. ( × )3.排插座与线材是没有方向性的,可随便装插.( × )4.二极管装插时一定要平贴板面才符合工艺要求.( × )5.碳阻装插时一定不能高翘. ( × )6.三极管,陶瓷电容都要插到位至平贴板面. ( × )7.跳线没什么用,漏插无所谓. ( × )8.元件掉到地上不关我事,我才不捡.( × )9.排阻是没有方向的,装插是可以随意插. ( × )(三)问答题( 总计44分 )1.请写出4.7Ω±5%碳阻的色环? (8分)黄,紫,金,金2.请分别画出线路板上陶瓷电容,电解电容,稳压二极管,普通电阻图标? (8分) 陶瓷电容: 电解电容: 稳压二极管:普通电阻:3.请问“⊙”线路板上怎样插?(可画图表示) (8分)4.请问插件前我们应该注意哪些事项? (10分)1.静电手环是否戴好并接地良好.2.查看本工位元器件是否符合规格,有无混,错,材料不良.5.插件时我们应该注意哪些? (10分)1.元件有方向性不能插反.2.要求高度的元器件,一定要按工艺要求装插.3.没有特殊要求的元件一定要插到位.4.推板时不能太大力,以免推翻线路板或推歪,斜元件.5.台面保持整洁.二.执锡部分(总分100分)(一).选择题 (不定项) (每小题5分总计15分 )1.下列哪些元件是有方向性的: ( A B D E F )A.集成电路B.电解电容C.碳阻D.稳压二极管E.排插座F.排线2.下列描述正确的是: ( B E )A.风扇没有方向性,可以随便装.B.焊接集成电路时焊铁的温度为300±10℃.C.焊接完毕先拿开焊铁再撤走锡丝.D.元件高翘不关我事,我不补.E. D12 H21规格以上的电解电容均需打黄胶规定.3.下列哪些是对合格焊点描述: ( A )A.,饱满B.“”焊点拉出一个小尖C.“”少点锡不要浪费E.F.“”焊点上有个小洞(二).判断题 (每小题5分总计40分 )1.焊盘10MM2以内的烙铁温度要求控制在320±10℃. ( √ )2.剪元件脚高度要求在1.8±0.3MM. ( √ )3.刷洗IC脚后的洗板水任它流. ( × )4.线路板到我这个工位了干脆拉线材把它扯过来,又方便又省事. ( × )5.固定元件打胶是越少越好. ( × )6.所有元件焊接时都可以拖焊. ( × )7.持烙铁焊接时烙铁与元件脚位成45度角. ( √ )8.铜箔翘起只要用502胶水粘上就可以.（×）(三)问答题(每小题9分总计45分 )1.请画图说明烙铁的使用方法?1.预热:2.加锡:45°3.移开锡线:4.移开烙铁:2.请简单叙述风批/电批的使用方法?1. 调至锁住螺丝的转换开关.2. 将螺丝吸附于批嘴上.3.垂直于物体锁螺丝.3.请答出风批锁3×8机丝于金属材料上的力矩?15-20 kgf.cm4. 请简要回答补锡前应该注意哪些事项?1.静电手环是否戴好并接地良好.2.查看本工位元器件是否符合规格,有无混、错材料或不良元件.5. 请简要回答补锡时应该注意哪些事项?1.元件有方向性的不能焊反.2.要求高度的元件一定要按工艺要求焊接,如SGART,线材等.3.没有特殊要求的元件要装到位至平贴板面.4.本工位台面堆的待制品与材料不能太多,保持台面清洁.三.面板部分（总分：100分）(一)选择题 (不定项) (每小题6分总计30分 )1.由包装袋里取出面板后应: ( D )A.马上装配.B.检查面板无刮花现象直接装配.C.检查面板丝印无误后直接装配.D.B和C都检查后才能装配.2.下列描述正确的是: ( D E )A.装商标压弯脚后将面板放在泡沫袋后送入流水线.B.将台面上垃圾放在流水拉上流到垃圾桶.C.我不是调旋钮的,可以留点指甲.D.作业时要佩戴静电手环且接地良好.E.作业时良品与不良品要分箱放置.3.安装商标时应注意: ( A B C )A.安装前必须检查商标是否对应这块面板,避免装错.B.安装商标时一定要注意是否将商标装反.C.压商标脚时要注意力度适量,以免损坏面板.D.一定要佩带好防静电手环.4.贴镜片时应注意: ( C )A.涂黑胶的时候每个面壳重点打胶位的用量为0.7克且不能漏打.B.按压镜片力度要大点,无所谓面板是否损坏,贴上镜片就行.C.贴镜片工位员工不能戴金属物品,不能留长指甲.D.如遇大小问题无须汇报,必须自己解决.5.安装电源板时应注意: ( B )A.安装电源板时,接触面板较少,所以可以留长指甲.B.锁附螺丝时电批必须垂直向下.C.锁附螺丝时,电批力矩一定为5-8kgf.cmD.螺丝出现滑牙无关紧要,可以不予理睬.(二).判断题(每小题6分总计36分 )1.在料箱中取显示控制板直接装于面板对应位置. ( × )2.按键,旋钮组装完毕后调试手感OK后整齐放入流水线. ( √ )3.打胶固定线材,胶越多越好. ( × )4.卡门有批锋随便用刀片刮下就可以了. ( × )5.锁螺丝时风批可以不垂直物体. ( × )6.静电手环与烙铁及电批接地为同一点. ( × )(三).问答题( 总计34分 )1.请简单描述风批/电批的使用方法?（10分）1.调节转换开关锁位.2.将螺丝吸附于机嘴上.3.垂直于物体锁螺丝.2.请简要回答面板组装前应注意哪些?（12分）1.台面是否清洁,物料、材料摆放是否整齐.2.材料是否符合规格,有无划伤,生锈,变形等不良.3.电批/烙铁/静电手环接地是否良好.3. 请简要回答面板组装时应注意哪些? （12分）1.不要碰伤,碰花原材料,如:面板,旋钮,镜片.2.锁螺丝时,注意力要集中,不能打滑,打漏螺丝,损坏刮花面板.3.工位自检OK放入流水线时一定要垫气泡袋.4.不能将台面上的杂物垃圾放入流水线.。
PCB内层基础知识考试卷-答案
PCB内层基础知识测试卷工号：姓名：日期：分数一,填空题(每空4分,共计36分)1.内层前处理的目的是粗化铜面和清洁铜面, 提高油墨与基板的结合力2.内层水破测试时间t≥15 s3.涂布利用涂布滚轮在板面均匀涂上一层油墨,厚度一般为10±2um4.内层曝光室无尘等级为10000级5.内层DES对应的中文为显影、蚀刻和去墨或去膜二,判断题(每题4分,共计20分)1.曝光是整个内外层重要的一个环节,板子质量的主要把关就在曝光（√）2. CCD冲孔用于压合铆合打铆钉用的孔.六层及以上的PCB板,板边的铆钉孔必须冲出以后才可以出货之下一个制程（√）3.DES是曝光前的三道重要工序,内层板在这里成型.而之前各种制造缺陷,在这里突出的表现了出来（X ）4.内层曝光室室内灯光为绿色.( X)5. Etch Factor即为蚀刻质量的一种指针（√）三.选择题(每题4分,共16分)1. 曝光作业条件：( A )A. 温度:22+2℃湿度:55+5%B. 温度:20+2℃湿度:50+5%C. 温度:25+2℃湿度:55+5%2. CCD冲孔管控要点(多选题)：( ABC )A.不可冲到铜面上B.冲孔时偶数面向上C.钻刀使用次数不可超过10万次(超过10万次以后刀会变钝,冲出的孔毛刺较大或拉伤孔口)D.以上全不对3. 影响涂布膜厚的原因(多选题)：( ABCD )A. 油墨粘度B.涂布轮上下压力C.涂布轮转速(线速)D.刮刀压力4. 内层常用之去膜液为：( A )A. NaOHB. H2SO4C.Na2CO3四.简答体(每题14分,共计28分)1.简述内层的基本流程发料-前处理-涂布-曝光-显影-蚀刻-去墨-CCD冲孔-AOI-出货至压合2.内层AOI(自动光学检查仪)扫描原理及AOI扫描出的常见缺陷(举例5种以上缺陷)利用雷射光配合计算机程序,对电路板面进行外观的视觉检验,以代替人工目检的光学设备.(利用光学成像与数据图像的比较去检测缺点,即利用影像差的原理)。
PCBA检验员考核试题
PCBA检验员考核试题
姓名工号得分
一、填空题（每空2分，共30分）
1、我司的抽样允收水准为
2、SMT环境温湿度要求：温度为；相对湿度：
3、QC七大手法分别是:___________, ____________, ____________, ___________, _____________,_____________, _______________.
4、焊膏的使用应遵循“”的原则。
在添加焊膏时应遵循“”的原则
5、回流焊的温度曲线分为以下几段：、、
二、选择题（每题8分）
1、贴片芯片烘烤时间在温度125℃±5℃的烤箱内应烘烤( )小时
A、48
B、36
C、24
2、寻找问题的根本,有针对性去改善所用到的是下列哪种图表? ( )
A.检查表
B.直方图
C.散布图
D.特性要因图
E.柏拉图
3、通过对问题的分类,从分类数据中找出趋于明显的问题再进行改善的方法称为( )
A.管制图
B.鱼骨图
C.层别法
D.检查表
4、手机元件电阻代码是（）
A、L
B、R
C、B
5、手机元件VC是哪个零件名称的代码？（）
A、电解电容
B、可变电阻
C、可变电容
三、应用题（每题10分）
1、请写出PCBA 测试流程
2、请最少列举10个PCBA的主要电子原件
3、请用鱼骨图分析BGA假焊产生的原因。
印制电路板设计理论测验
印制电路板设计理论测验
一、总则
1.1本测验旨在考核学生对印制电路板设计理论的掌握情况，包括印制电路板的基本概念、基本原理、设计工艺以及常规电路板设计的方法与规范等，为评估学习效果起到重要作用。
1.2测试时间为1小时，测验内容分为单项选择题和问答题两部分。
二、单项选择题
（1）印制电路板（PCB）是由哪几部分组成？
A、半导体片和铜箔
B、基板和元件
C、基板和铜箔
D、元件和介质
（2）以下哪项不属于印制电路板的设计要素？
A、焊盘布线
B、检测性能
C、材料选择
D、封装要求
（3）印制电路板的流程设计中，哪一步必不可少？
A、芯片编程
B、基板抛光
C、阻焊处理
D、基板测试
（4）下列哪项不属于常规电路板设计方法？
A、双向测试
B、面向对象
C、设备仿真
D、计算机模拟
（5）以下哪项不是降低印制电路板质量的原因？
A、焊点晶体
B、散热性能
C、电路噪声
D、封装设计
三、问答题
（1）简要描述设计印制电路板的基本流程。
设计印制电路板的基本流程包括：①原理图设计：由电子工程师结合用户需求、产品设计思路和电子元器件以及其工作原理。
电路板检测考核试卷
7.焊接质量不会影响电路板上的信号完整性。（）
8.检测电路板时，可以在带电状态下进行视觉检查。（）
9.环境温度的变化不会对电路板上的元器件造成影响。（）
10.判断电路板上的故障时，可以根据经验直接进行修复，无需记录故障信息。（）
2. ABC
3. ABC
4. ABC
5. AB
6. ABC
7. ABC
8. ABC
9. AD
10. ABC
11. AB
12. ABC
13. ABC
14. AD
15. ABCD
16. ABCD
17. ABC
18. ABCD
19. ABC
20. ABCD
三、填空题
1.电阻
2.电压
3.防静电手环
4.电阻
5.开路
A.断开电路板电源
B.佩戴防静电手环
C.使用绝缘工具
D.在检测过程中随意移动电路板
8.以下哪些方法可以用来检测电路板上的开路故障？（）
A.逻辑分析仪分析信号
B.万用表测量电阻
C.示波器观测波形
D.红外热像仪检测
9.以下哪些元器件在电路板检测中需要特别注意其电性能？（）
A.集成电路
B.电容
C.二极管
D.接插件
A.信号幅度过大
B.信号延迟
C.信号抖动
D.信号频率错误
16.以下哪些因素可能导致电路板上的信号完整性问题？（）
A.电路板设计不合理
B.元器件布局不当
C.焊接质量问题
D.外部电磁干扰
17.在使用万用表进行电压测量时，以下哪些注意事项是正确的？（）
印刷电路板制造考核试卷
18.以下哪个因素不会影响印刷电路板的散热性能？（）
A.材料导热性
B.线路密度
C.层数
D.板厚
19.印刷电路板生产中，以下哪个过程可能导致线路断裂？（）
A.腐蚀
B.钻孔
C.折弯
D.焊接
20.印刷电路板在电子产品中的主要作用是什么？（）
A.支撑电子元件
B.传输信号
C.提供电源
D.散热
注意：请将答案填写在答题括号内。祝您考试顺利！
2. AC
3. ABC
4. AB
5. ABCD
6. ABCD
7. ABC
8. ABC
9. ABC
10. ABCD
11. ABC
12. ABC
13. ABC
14. ABC
15. ABC
16. ABCD
17. ABC
18. ABC
19. ABC
20. ABCD
三、填空题
1. Altium Designer/Protel
4.信号的完整性受到印刷电路板上______和______的影响。
5.印刷电路板的表面处理方法中，______可以提高铜层的抗氧化能力。
6.在印刷电路板设计中，为了防止电磁干扰，应将______和______合理布局。
7.印刷电路板的层数是根据设计需求和______来决定的。
8.印刷电路板组装过程中，______是评估焊接质量的重要指标之一。
A.孔径
B.孔壁铜厚
C.孔间距
D.孔位置精度
10.印刷电路板中，阻焊层的主要作用是什么？（）
A.防止氧化
B.提高导电性
C.防止短路
D.提高线路层的耐热性
11.以下哪个因素不会影响印刷电路板的价格？（）
