高压隔离开关运行要求 (图文) 民熔
隔离开关允许操作条件 图文 民熔
隔离开关
民熔隔离开关按使用场所可分为室内和室外式;按操作相可分为单相和三相式;按接地方式可分为带接地闸刀和不接地闸刀两种;
按工作电压可分为6、10、35千伏等隔离开关按配用操作机构的不同,可分为手动、电动和气动等类型:绝缘支柱数目可分为单柱式、双柱式和三柱式。
在下述情况下可以直接操作隔离开关:开、合电压互感器或避雷器。
1.开、合母线和直接接在母线上的设备的电容电流。
2.开、合变压器中性点的接地线,但中性点上接有消弧线圈时,只有在系统没有短路故障时才可以操作
与断路器并联的旁路隔离开关,当断路器处于合闸位置时,可开、合断路器的旁路电流。
3.开合励磁电流不超过2安的空载变压器和电容电流不超过5安的无负荷线路;
4.当电压为20千伏及以上时,应使用三相联动隔离开关。
用室外三相联动隔离开关开、合电压为10千伏及以,电流为15安以下的负荷电流
5.开、合电压为35千伏长度在10公里以内,以及电压为10千伏长度在5公里以内的空载输电线路。
6.拉、合10千伏及以下,不超过70安的环路均衡电流(或称转移电流),但严禁使用室内型三联刀闸拉合系统环路电流。
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。
隔离开关符号,操作,使用及维护 ( 图文) 民熔
隔离开关隔离开关符号隔离开关，也称为闸刀开关。
一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。
它是高压开关柜中使用最多的一种电器。
其工作原理和结构相对简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。
只有在河西运输科颁发安全证书后，他们才能从事这项工作。
（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。
（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。
（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。
（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。
使用前检查绝缘靴和手套是否有裂缝和漏气。
（2）操作前，必须确认隔离开关和旋转装置的状态正常。
接地线完好，接触网正常后，方可按规定操作。
（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。
操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。
（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。
否则，应通知司机在作业前降下车辆。
（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。
（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。
河西运输科负责每6个月进行一次性能试验。
每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。
（7）雷雨天气禁止操作隔离开关。
严禁带负荷操作隔离开关。
（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。
（2）合闸时，先断开接地开关，再合上总开关。
接地开关闭合时严禁合总开关。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。
10kV高压隔离开关安装要求 (图文) 民熔
高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。
隔离开关表面具有抗氧化能力，可增强零件的防腐能力。
民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。
二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。
接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。
前后差不大于3mm；三。
隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。
垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。
安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。

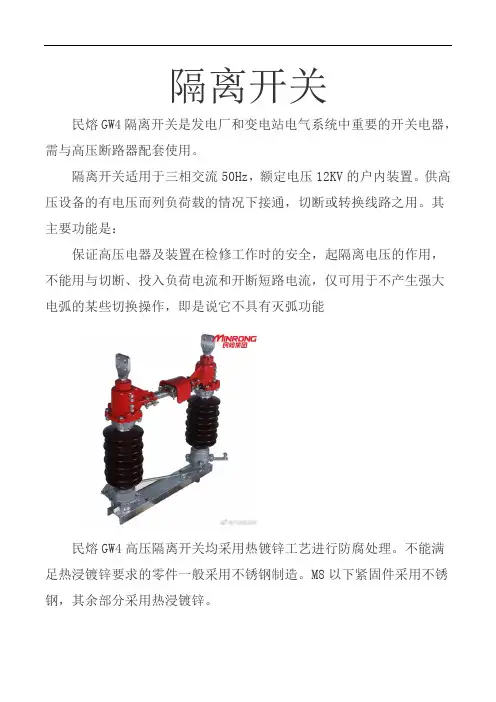

隔离开关GW4详细介绍 (图文) 民熔
隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。
隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。
供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。
其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。
不能满足热浸镀锌要求的零件一般采用不锈钢制造。
M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。
民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。
具有自清洁触点的能力，提高了触点的可靠性。
接触指采用高强度、高导电性、高弹性的新材料制成。
开关采用绝缘钩杆操动机构，部分开关设有自锁装置。
民荣GW4高压隔离开关旋转部分按免维护要求设计。
采用不锈钢轴销，无油自润滑轴承结构。
钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。
如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。
它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。
防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。
隔离开关与产品之间的联锁机构顺序正确。
30-110kv接地开关分为I型和II型，15和220kV为II型。
II型接地开关动、热稳定值与隔离开关相同。
本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。
本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。
35KV户外隔离开关学习手册 图文 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。
隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。
用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。
三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。
2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。
3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。
4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。
高压隔离开关选型指南 图文 民熔
高压避雷器
本资料高压隔离开关使用于交流50Hz，额定工作电压6 66kV，额定工作电流200 3150A等电力系统中，作为有电压无负荷情况下的分断、闭合电源的开关设备使用。
型号说明如下图:
选型须知：
1、适用工作条件：
（1）环境温度为-40^40摄氏度。
（2）海拔不超过1000米（改进型可在3000米以内）。
（3）风速不大于35m/s，地震烈度不大于8度。
（4）无燃烧爆炸危险，无剧烈振动和冲击，无严重腐蚀金属和绝缘材料的化学物质
（5）防污开关允许在潮湿、多雾、肮脏、雷鸣等场所使用。
2、主要技术特点：（1）型号（2）额定工作电压（kV）（3）最大工作电压（kV）（4）额定工作电流（a）（5）极限通过电流（KA）：1。
有效值。
峰值。
（6）热稳定电流（KA）：1，5 s；2，10 s。
（7）比泄漏距离（cm/kV）。
（8）单极质量（kg）。
注：操作机构分为两部分：操作机构和电动操作机构。
在选型时，应根据用户需要与隔离开关配套使用。
工频耐受电压和雷电耐受电压参考6、10、35kV电压等级参数要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压隔离开关
基本要求隔离开关在变电站设备中出现异常是较多的，针对隔离开关在运行中出现的异常进行分析和处理：
1、隔离开关允许在额定电流、额定电压下长期运行，与导体的连接头在运行中的温度不应超过70℃，应隔离开关没有专门的灭弧装置，因此，严禁带负荷进行分、合操作。
2、满足热稳定要求。
3、隔离开关在断开位置时，带电与停电设备之间应有足够的安全距离。
正常检查
（1）瓷绝缘是否完整无裂纹，放电想象。
（2）检查工作连杆及零件有无开焊、变形、锈蚀、松动、脱落等现象，连接轴销螺母是否完好。
（3）锁紧装置是否完好，插销是否锁紧，辅助接触位置是否正确接触良好，机构外壳是否接地良好。
（4）带接地刀的隔离开关接地时，三相接地开关是否接触良好。
（5）隔离开关合上后，两个触头是否完全进入刀尖，触头间接触是否良好，额定电流下温度是否超过70℃。
（6）隔离开关通过短路电流后，应检查隔离开关的绝缘体有无损坏和放电痕迹，以及动、静态触头和接头的熔化情况。
异常事故1。
检查隔离开关一侧的隔离开关时，接触部分在母线上。
根据接触部的热风流量、发热或变色情况，测量接触部温度是否超过70℃，即可判断发热情况。
加热的原因通常是压缩弹簧式螺柱的松动和表面氧化。
根据不同的接线方式，分别进行处理。
①双母线连接方式：当母线侧隔离开关发热时，将该回路切换到另一组母线上运行，然后打开热隔离开关。
检修加热隔离开关时，应切断母线，并切断其回路断路器。
可使用旁路断路器进行更换。
如果没有旁路断路器，应切断电路。
②单母线接线方式时：如果母线侧隔离开关发热，应汇报调度，要求减轻负荷。
线路绝缘开关的热处理方法与总线开关分开独一无二的另一方面，绝缘开关包括串行断路器，该串行断路器防止显影。
意外的因此，分
离开关可以继续运行。
但我们必须加强监视直到断电保持，保持在修
改隔离开关时必须切断电路。
如果分离开关的绝缘体破裂或损坏，它可以继续工作。
但在放电
或损坏时必须切断严重的在操作绝缘开关时，不要用电点亮，以防止
瓷器瓶破裂导致总线或电路故障。
如果主线侧绝缘开关的瓷器瓶严重损坏，则必须切断主线，断路
器和横绝缘开关必须关闭，最后绝缘开关必须打开。
当一个隔离开关拒绝关闭时，禁止盲目地强迫它关闭。
隔离分析
处理故障原因的各种原因和方法。
如果防止误差控制装置（电磁锁、机械锁、电路锁、程序锁）不
工作，操作员检查操作程序是否是是的方案是正确的，行动必须立即
停止，并向分部负责人报告。
确定该防误差操作装置有缺陷，锁定装
置可以被关闭以操作，或者可以在维修人员正常操作之前根据缺陷进
行处理。
如果电动致动机构的刀不能分割和组装，则使用通用表来测量电
动机的电源，如果电源是正常的，而正常的接触器可能是电动机的故障。
需要打开发动机的电源并用手动操作代替。
如果隔离开关本身无法运行，则进行调度报告，并在维修人员处
理之前将隔离开关转换为修改。
④因冰冻或设备锈蚀造成不能正常操作，不能用很大的冲击力操作，而是应用较小的推动力来回晃动去克服不正常的阻力。
