02接地扁钢安装
防雷及接地安装施工工艺
防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3）作业条件：接地体作业条件：按设计位置清理好场地。
底板筋与柱筋连接处已绑扎完。
防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
利用主筋作引下线时，钢筋绑扎完毕。
避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
4）避雷网安装作业条件：接地体与引下线必须做完。
支架安装完毕。
具备调直场地和垂直运输条件。
5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。
按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时做好隐检记录。
接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。
接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。
接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。
支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。
接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。
02接地扁钢安装
1. 电缆支架接地装置的连接应符合设计要求及相关产品标准的规定。
2. 金属电缆支架的接地材料和规格、型号、质量应符合设计要求。
3. 金属电缆支架必须可靠接地，接地扁钢焊接应符合下列规定：
1) 扁钢搭接为其宽度的2倍，且至少3个棱边焊接； 2) 扁钢与电缆支架接触良好上下施焊（或栓接）； 3) 焊接接头除埋在混凝土中的外，均应有防腐措施。
4. 扁钢间连接若采用栓接，搭接长度为2倍的扁钢宽度，用2条螺栓连接。
5. 接地线跨越建筑物变形缝时，采取补偿措施。
石家庄地铁1号线系统设备安装工程工艺卡 接地扁钢制作安装验收标准
环网-02
中铁电气化局一公司石家庄地铁项目部 1. 电缆支架接地扁钢设置在自上而下第二层托臂上，镀锌扁钢与每个支架间采用螺栓（M10*30mm ）可靠连接，接地扁钢之间采用栓接连接方式，搭接长度为扁钢宽度的2倍，搭接处用两个M10*30mm 螺栓固定。
扁钢连接要求正确、牢固、工艺美观。
在电缆支架转弯处、电缆竖井的出口处等，接地扁钢采用母线煨弯机做弧状过渡，不允许扁钢交叉搭接。
2. 考虑扁钢本身热胀冷缩的影响，设置伸缩弯(用扁钢弯成直径为10mm 的
“Ω”形)。
3. 扁钢与扁钢之间的搭接采用两个螺栓连接固定，配置模具扁钢两端可以提前开孔，扁钢安装前进行调直。
扁钢与扁钢之间的褡接如下图所示。
50mm 50m m
50mm
φ12
4. 螺丝安装后为了避免刮伤电缆，站台夹层螺丝朝槽钢方向穿，区间螺丝由上往下穿。
石家庄地铁1号线系统设备安装工程工艺卡
接地扁钢制作安装工艺
环网-02
中铁电气化局一公司石家庄地铁项目部
电缆支
架接地。
配电房接地系统施工工艺及流程
配电房接地系统施工工艺及流程一、施工前的准备。
1. 材料准备。
接地材料得选好呀。
像扁钢、圆钢这些都是接地系统常用的材料。
扁钢得选择那种规格合适的，厚度和宽度都得符合要求，可不能随便拿个薄得像纸一样的扁钢来用哦。
圆钢呢，也要粗细合适，不然到时候接地效果不好可就麻烦啦。
还有接地极，这可是关键的部件呢。
接地极的材质得质量过关，要能够很好地将电流导入大地。
就像给电找一个安全的家一样，接地极要是不靠谱，那电可就像个调皮的小怪兽到处乱窜啦。
2. 工具准备。
锤子、电焊机这些工具是必不可少的。
锤子得拿稳了，在打接地极的时候，要用力又准确，就像打地鼠一样，一下一个准。
电焊机也得提前检查好，要是在焊接接地扁钢的时候它突然出问题，那可就像做饭做到一半炉灶坏了一样，整个工程都得停摆啦。
测量工具也不能少，像接地电阻测试仪。
这个东西可神奇了，它能告诉我们接地系统的接地电阻是不是符合要求。
要是电阻太大，那就说明接地效果不好，电就不能很好地被导走，就像排水管道堵塞了一样，水排不出去，电也导不下去呢。
二、接地极的安装。
1. 选址。
接地极的位置很重要呢。
要找一个土壤电阻率比较低的地方，最好是比较湿润的土壤。
这就好比我们种树要找一个肥沃的土壤一样，接地极在电阻率低的土壤里才能更好地发挥作用。
要是在那种干巴巴的像沙漠一样的土壤里，接地效果肯定不好。
而且要远离一些可能会干扰接地效果的东西，比如大型的金属结构体之类的。
2. 打入接地极。
用锤子或者专门的打桩机把接地极打入地下。
这时候得小心点，要保证接地极垂直打入地下，要是歪歪扭扭的，就像一个人走路走不稳一样，会影响它的接地效果。
每根接地极之间的距离也要合适，不能太近也不能太远，太近了它们之间会互相干扰，太远了又不能很好地形成一个有效的接地网。
三、接地扁钢的铺设。
1. 连接接地极。
用焊接的方式把接地扁钢和接地极连接起来。
焊接的时候要焊得牢固，就像把两块乐高积木紧紧地拼在一起一样。
可不能有虚焊的情况，要是虚焊了，电流在通过的时候就会遇到阻碍，就像在马路上遇到了大坑一样，走得磕磕绊绊的。
接地线的安装要求
采用保护接地时，接地装置的接地电阻不应大于4Ω。
人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时，入地深度不应小于2.5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0.6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米，厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2.5平方毫米。
保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面。
保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度，至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径，至少焊牢两个棱边。
采用螺钉压接时，要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性。
另外保用中每年要测一次接地电阻，以防接地电阻过大而失效。
一、接地电阻的要求：1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。
这就是说接地电阻值的大小，标志着设备接地性能的好与坏。
2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。
常用的接地电阻测量仪有ZC-8型和ZC-29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。
如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?.5m，以减少大地的流散电阻。
接地线的安装要求
采用保护接地时,接地装置的接地电阻不应大于4Ω.人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时,入地深度不应小于2。
5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0。
6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米,厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2。
5平方毫米.保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面.保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度,至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径,至少焊牢两个棱边。
采用螺钉压接时,要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性.另外保用中每年要测一次接地电阻,以防接地电阻过大而失效.一、接地电阻的要求: 1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小,接地电阻值越小，接地装置的接地电压值也就越小.这就是说接地电阻值的大小，标志着设备接地性能的好与坏. 2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量,目前都采用接地电阻测量仪来进行测量，此方法即简单又方便. 常用的接地电阻测量仪有ZC-8型和ZC—29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻.如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?。

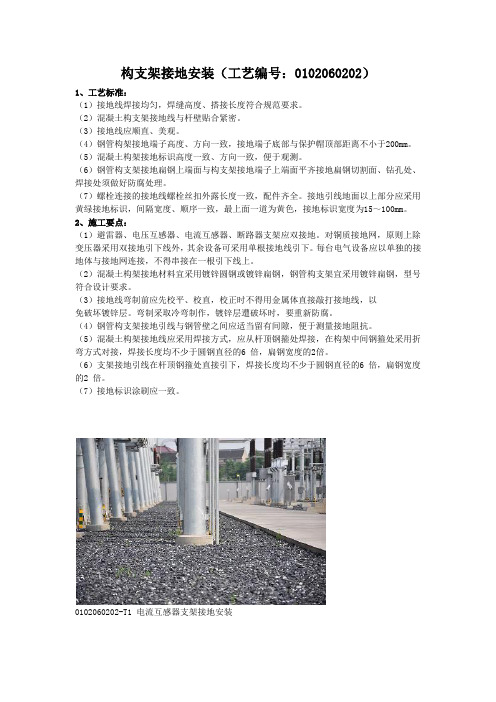

构支架接地安装(工艺编号：0102060202)
构支架接地安装（工艺编号：010*******）1、工艺标准：（1）接地线焊接均匀，焊缝高度、搭接长度符合规范要求。
（2）混凝土构支架接地线与杆壁贴合紧密。
（3）接地线应顺直、美观。
（4）钢管构架接地端子高度、方向一致，接地端子底部与保护帽顶部距离不小于200mm。
（5）混凝土构架接地标识高度一致、方向一致，便于观测。
（6）钢管构支架接地扁钢上端面与构支架接地端子上端面平齐接地扁钢切割面、钻孔处、焊接处须做好防腐处理。
（7）螺栓连接的接地线螺栓丝扣外露长度一致，配件齐全。
接地引线地面以上部分应采用黄绿接地标识，间隔宽度、顺序一致，最上面一道为黄色，接地标识宽度为15～100mm。
2、施工要点：（1）避雷器、电压互感器、电流互感器、断路器支架应双接地。
对铜质接地网，原则上除变压器采用双接地引下线外，其余设备可采用单根接地线引下。
每台电气设备应以单独的接地体与接地网连接，不得串接在一根引下线上。
（2）混凝土构架接地材料宜采用镀锌圆钢或镀锌扁钢，钢管构支架宜采用镀锌扁钢，型号符合设计要求。
（3）接地线弯制前应先校平、校直，校正时不得用金属体直接敲打接地线，以免破坏镀锌层。
弯制采取冷弯制作，镀锌层遭破坏时，要重新防腐。
（4）钢管构支架接地引线与钢管壁之间应适当留有间隙，便于测量接地阻抗。
（5）混凝土构架接地线应采用焊接方式，应从杆顶钢箍处焊接，在构架中间钢箍处采用折弯方式对接，焊接长度均不少于圆钢直径的6 倍，扁钢宽度的2倍。
（6）支架接地引线在杆顶钢箍处直接引下，焊接长度均不少于圆钢直径的6 倍，扁钢宽度的2 倍。
（7）接地标识涂刷应一致。
010*******-T1 电流互感器支架接地安装010*******-T2 隔离开关支架接地安装010*******-T3 支架接地安装010*******-T1 爬梯接地安装。
铁塔接地扁钢
基站设备机房
基站地网
China BTS Site / DS SE / Shi Cheng
铁塔过桥附近和铁塔中部偏下位 置馈线接地扁钢的铺设方法1
爬梯
每侧6根7/8馈线 安装馈线的横档
焊剂面须充分全面 打孔 的扁 钢长 度为 220 到 250 mm 小段扁钢40 x 4 x 220mm 。 打8个孔，孔直径10mm。 孔心间距25mm 从塔上第1或2平台引下 的40×4mm长扁钢
管塔站的天馈线系统
China BTS Site / DS SE / Shi Cheng
铁塔站的天馈线系统
China BTS Site / DS SE / Shi Cheng
天馈线系统接地的理想方案
天线
最少8个孔的铜排
如果天线高于80米 ，建议加第四点接 地
Verticle Height of feeder 馈线
基站的联合接地系统 扁钢铺设接入地网的实施
避雷针的接地
第1平台上 第1点接地
第1平台上 第2点接地
机房
第2平台上 第1点接地
第2平台上 第2点接地
塔角接地点
接地扁钢或95方铜线 地下接地网
Copper 1.8m spike 地上连接点
室外接地铜牌 室内防雷地排EMP
避雷针 焊接点
设备保护地排
基站的接地电阻值 < 5 OHMS (Nokia Spec)
从塔上第1平台引下的 40×4mm长扁钢
扁钢距离爬 梯30～40cm
China BTS Site / DS SE / Shi Cheng
铁塔过桥附近和铁塔 中部偏下位置开始打 孔
接地极安装标准
接地极安装标准简介：接地极的安装要求及技巧关键字：接地极安装一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。
二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。
除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。
三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定，不宜小于5米。
四、接地体与建筑物的距离不宜小于1.5m。
五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他坚固的保护套。
六、接地干线至少应在不同的两点与接地网相连接。
七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。
八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。
九、明敷接地线的安装应符合下列要求：（一）便于检查；（二）敷设位置不应妨碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。
（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜结构平行，在直线段上不应有高低起伏及弯等情况。
（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。
十、明敷的接地线表面应涂黑漆。
如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。
中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。
十一、在接地线引向建筑物内的入口处，一般应标以黑色记号“”。
在检修用临时接地点处，应刷白色底漆后标以黑色记号“”。
十二、在进行检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。
十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。
接地网安装施工工艺要求
接地网安装施工工艺要求1.1 适用范围热镀锌圆钢、扁钢接地网、裸铜绞线和铜排接地网施工1.2 设计要求（1）主接地网的接地扁钢一般采用垂直排放。
主接地网敷设时应在各柱、设备处将接地引线引出地面0.5m，以备引接到柱和设备。
（2）主接地线在经过电缆沟、电缆隧道、建筑物等都应在其下方绕过，不应断开，不得浇注在混凝土中。
（3）主接地网在通过道路、管道、墙壁及其他可能受机械损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。
（4）接地体（线）焊接应采用搭接焊，例如：a) 扁钢为其宽度的2倍（且至少有3个棱边焊接）；b) 圆钢为其直径的6倍；c) 扁钢与圆钢焊接时，其长度为圆钢直径的6倍；）扁钢与角钢焊接时，应由扁钢弯成直角形（或圆弧形）d 后再与角钢想焊接，此处的焊接应为双面焊。
（5）若采用裸铜绞线接地网时，应采用紫铜材质，裸铜绞线与铜排之间的焊接应选用热熔焊，裸铜绞线与钢之间对的焊接应选用放热焊。
（6）避雷针（带）的接地除满足上述条件外，还应满足以下条件：a) 建筑物上的避雷带应设置多根接地引下线，应在各引下线距地面1.5~1.8m处设置断接卡。
b）独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。
当小于3m时，应采取均压措施或敷设卵石或沥青地面。
c) 独立避雷针（线）应设置独立的集中接地装置。
当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
d）独立避雷针的接地装置与接地网的地中距离不得小于3m。
）建筑物内的接地网可以采用暗敷的方式，在适当的位7（．置留有接地端子。
在建筑物外墙避雷带引下线应采用明敷的方式，其要求如下：a）可以采用水平、垂直和沿墙面倾斜敷设三种方式，直线段应保持平整。
b）沿墙面敷设时，离地面宜保持250mm~300mm的距离。
接地线与建筑物墙壁间应有10mm~15mm的间隙。
接地线的安装要求
采用保护接地时，接地装置的接地电阻不应大于4Ω。
人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时，入地深度不应小于2.5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0.6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米，厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2.5平方毫米。
保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面。
保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度，至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径，至少焊牢两个棱边。
采用螺钉压接时，要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性。
另外保用中每年要测一次接地电阻，以防接地电阻过大而失效。
一、接地电阻的要求： 1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。
这就是说接地电阻值的大小，标志着设备接地性能的好与坏。
2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。
常用的接地电阻测量仪有ZC-8型和ZC-29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。
如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?.5m，以减少大地的流散电阻。
