施工记录表格填写说明

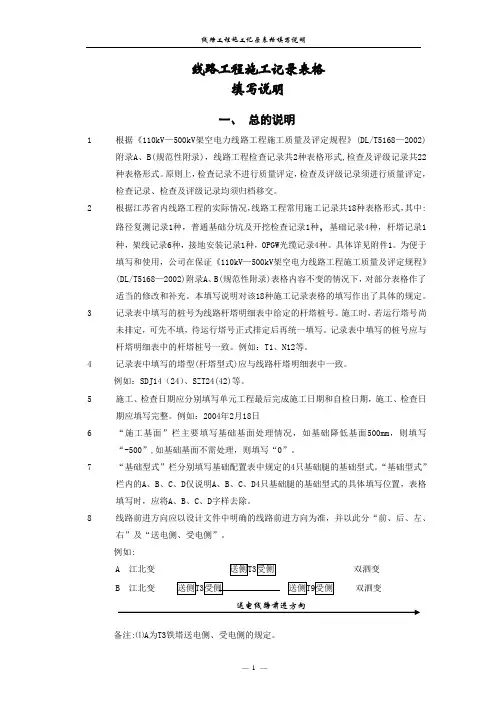

线路工程施工记录表填写说明
线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共22种表格形式。
原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。
2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。
具体详见附件1。
为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)表格内容不变的情况下，对部分表格作了适当的修改和补充。
本填写说明对该18种施工记录表格的填写作出了具体的规定。
3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。
施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。
记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。
例如：T1、N12等。
4记录表中填写的塔型(杆塔型式)应与线路杆塔明细表中一致。
例如：SDJ14（24）、SZT24(42)等。
5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。
例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。
7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。
“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。
8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。
施工日志填写说明及空白表格
v1.0可编写可改正施工日记填写说明一、施工日记的填写内容应包含以下五类：基本内容、工作内容、检验内容、检查内容、其余内容。
A、基本内容：1、施工日记封面应填写单位工程名称、施工单位、工程总承包单位、监理单位、建设单位和起止时间；2、日期、礼拜、气象、均匀温度。
均匀温度可记为XX℃— XX℃，气象按上午和下午分别记录。
3、施工部位。
施工部位应将分部、分项工程名称等写清楚。
4、当天的施工人员状况，可否知足施工需要（写明人员散布，如管理人员几人、技术工几人、劳力工几人）5、当天的资料供给状况，可否知足施工需要。
6、当天投入的施工机械的数目及运行状况。
B、工作内容：1、当天施工丈量放样状况；2、当天达成的工作内容及工作量及施工质量状况（包含质量自检及各方面的质量检查记录，保证施工质量采纳的举措）。
3、上下步工序的交接状况4、施工现场相关会议的主要内容。
5、相关领导、主管部门或各样检查组对工程施工技术、质量、安全方面的检查建议和决定。
6、建设单位、监理单位对工程施工提出的技术、质量要求、建议及采用实行状况。
7、工程更改原由，增减的工作量、价值，更改后的施工工艺及标准等。
8、工程歇工原由，歇工造成的人员、机械窝工数目，歇工天数的记录。
9、施工中存在问题，难点疑点状况。
C、查验内容：1、隐蔽工程查收状况。
应写明隐蔽的内容、查验时间、分部（分项）工程名称、详细部位、查收人员、查收结论等。
2、试块制作状况。
应写明试块名称、分部（分项）工程名称、部位、试块组数。
3、主要资料、周转料、进场机械设施状况（机械设施写明进场时的性能及施工过程中的性能状况，进场资料写明批号、规格、型号、数目、生产厂家及质量查收状况，此后补上送检后的查验结果）；4、当天达成的工作内容及工作量及施工质量状况（包含质量自检及各方面的质量检查记录，保证施工质量采纳的举措）。
5、工程完工查收状况记录。
D、检查内容：1、质量检查状况：当天洞室爆破开挖成型、钢筋（锚杆）安装及焊接、砖砌体、模板安拆、砼浇注及成型、抹灰、通风等的质量检查和办理记录; 砼保养记录，沙浆、砼外加剂掺用量 ; 质量事故原由及办理方法，质量事故办理后的成效考证。
施工记录表格填写说明
““施工记录表格填写说明一、报审表的填写申报表应在申报内容符合申报要求的基础上，在规定时间内由施工项目专业技术员、质量检查员按照申报表内容填写，施工单位项目经理签字确认后报项目监理部。
项目监理部专业工程师根据施工单位申报的内容严格按规定程序进行审核，在审核栏中填写审核情况及结论（手写），在规定时间内反馈给施工单位。
表的填写要求：1、编号”——按现场资料管理要求确定；2、表号”——与中电建协“施工记录表”的表号一致；3、表头部分工程名称：应填写工程名称全称，要与合同(或招标)文件中的工程名称一致。
施工许可证：应填写当地建设行政主管部门批准发给的施工许可证（开工证）的编号。
建设单位、设计单位、监理单位、施工单位：应与合同签章上的单位名称一致，应填写全称。
项目负责人、项目经理、总监理工程师：应与合同规定或经正式文件变更后的人员为准。
表头部分必须打印；4、施工组织设计、施工方案报审表填写说明：本表是总承包施工单位根据工程项目特点及建设单位的施工要求，编制施工组织设计（方案），经过施工单位技术负责人审查批准后，由项目经理签名后，与施工组织设计（方案）一并报项目监理部审查。
项目监理部接到后，由专业或总监理工程师进行审查，认为可以指导施工，或需要提出具体的审查意见，但一定要给出施工单位能否据此组织施工的结论性意见。
专业/总监理工程师签名认可，注明日期。
如果需要修改的应提出具体修改意见，施工单位修改后再次申报、审查，审查合格后方可组织施工。
5、分包单位资格报审表填写说明本表是总承包单位拟将其所承包工程中的部分工程进行分包、初步选定分包单位后、分包合同签订之前，将初选分包单位的情况报项目监理部审查，由项目经理签名后，并附上拟分包的“工程名称、工程数量、合同额及占全部工程的比例”等内容的相关资料。
其附件资料有：分包单位资质材料复印件、分包单位业绩材料（同类型工程、质量情况等）、分包单位专职管理人员和特种作业人员的资格证及上岗证。
施工表格填写说明(新版附件)
前言本表格经过多次研究注意事项：1.施工自检记录和项目部质检组检查记录及隐蔽工程签证单必须手工填写。
2.施工检查及评级记录以自检和项目部检查记录为依据采用电子表格填写。
各种记录按照填写要求填写，记录应真实、整洁.路径复测记录表（线记1）复测日期: 年月日～年月日业主代表：专职质检员：施工负责人：检查人：“路径复测记录表”(线记1）填写说明此表为路径复测记录表专用表格一、检查项目1.表格第一列每个桩号分两栏，上边填写施工桩号，下面填写运行桩号。
2.杆塔型：填写“塔型－呼称高”.3.档距、线路转角：设计值、实测值、偏差值必须填写真实数据，偏差值为实测值与设计值的差值，以(±)进行区分。
4.塔位高程:填写实测值,数据保留2位小数点。
5.桩位移：面向大号分大号、小号、左侧、右侧；位移值：填写“复测值”与“设计值"的差值。
6.被跨越物（或地形凸起点）:“被跨越物”是指重要的电力线、公路、铁路、河流及明显的地形突起点；名称栏填写被跨越物名称及等级，若同一档内有多处被跨越物(或地形凸起点)，“桩号/塔号”栏间可有空格，被跨越物（或地形凸起点)应分别填写，不得遗漏；“高程”栏填写跨越点实测值，数据保留2位小数点；与临近杆塔最近距离中杆塔号栏填写“设计桩号”，距离栏填写跨越点到最近设计桩号的水平距离.7.表头要填写复测起止日期，如“2007年5月1日－2007年5月11日”。
8.有特殊情况请填写“备注”一栏。
现浇铁塔基础检查及评级记录（线基1改)业主代表：专职质检员：施工负责人：检查人:“现浇铁塔基础检查及评级记录”（线基1改）填写说明此表为地脚螺栓式大块基础专用表格一、表头1.杆塔型：填写设计杆塔型式-呼称高，如：SJC3-24。
2.基础型:填写“螺栓”。
3.施工基面：根据设计要求填写“中心桩标高"，如“－1500"或“3000"，以mm为单位。
4.施工日期：填写整基基础浇制完成日期。
施工日志标准表格(填写范例)
施工日志
GD220111
年月日星期天气:上
午下午
温度: ，日平均温度℃；
分项工程层段位置工作班组工作
人
进度情况数
施
工
内
容
1. 预检情况(包括质量自检、互检和交接检存在问题及改进措施等)：
2.验收情况(参加单位、人员、部位、存在问题)：
3.设计变更、洽商情况：
4. 原材料进场记录(数量、产地、标号、
牌号、合格证份数和是否已质量复试等)：
主
5. 技术交底、技术复核记录(对象及内容摘要)：
要
6. 归档资料交接(对象及主要内容)：
记
7.原材料、试件、试块编号及见证取样送检等记录：
事8.外部会议或内部会议记录：
9.上级单位领导或部门到工地现场检查指导情况(对工程所作的决定或建议)：
10.质量、安全、设备事故(或未遂事故)发生的原因、处理意见和处理方法：
11.其他特殊情况(停电、停水、停工、窝工等)：
项目负责人：记录员：第页。
施记表填写样本(市政工程)
施记表施记表是施工过程中的记录，由施工单位完成。
这些表格要求尽可能完成地填写，不要随意省缺。
要求做的相关工作均要按要求完成。
如测量复核，是要求施测人除外的另一人进行复测，复测成果与原施测成果对比，两者之差在答应偏差范围内，由复测人在记录表上签字，而不是不进行复测只是在复测人栏上添个名字。
又如预应力张拉，要求张拉设备-油泵、千斤顶、压力表等应有由法定计量检测单位进行校验的报告和张拉设备配套标定的报告并绘有相应的P-T曲曲折折线。
如未按此要求做，张拉成果将不予认可。
此类要紧表格的编制均有范例，请认真阅读。
导线点复测记录施记表1 工程名称：××市××工程施工单位：××市政工程公司复测部位：日期：××××年9月8日测点测角°′″方位角°′″距离(m)纵坐标增量△X(m)横坐标增量△Y(m)坐标X(m)坐标Y(m)备注AB ＋18″-7 +6 1 ＋18″-5 +4 2 ＋18″-2 +2 C ＋18″DΣ计算〔另附简图〕：结论：成果合格1.角度闭合差：f测=-72″f容=±404=±80″2.坐标增量闭合差：f x=0.14f y3.导线相对闭合差：f=0.18K=1/3214＜1/2000施工水准点复测记录施记表2 工程名称：××市××桥工程施工单位：××市政工程 复测部位：日期：××××年××月××日 测点后视〔1〕 前视〔2〕高差高程〔m 〕〔4〕备注〔3〕=〔1〕-〔2〕 〔3〕=〔1〕-〔2〕SQ2勘测院提供1301 877 424 1767 1351 416 1141 1545 404 1057 1373 316 成果点〔〕QBM4 1373 1053 320 1345 1260 85 1393 1121 272 1603 1293 310 成果点〔〕QBM6 1293 1673 380 1814 2006 192 787 1521 734 1704 1934 230 成果点〔〕SQ2 1330 908 422计算：实测闭合差=6906-6896=7mm 容许闭合差=±1295.0=±结论：测量复核记录之一工程名称 ××市××桥梁工程 施工单位 ××市政工程 复核部位钻孔桩2－6号～2－10号日期××年9月13日原施×××测量复核人×××测人测量复核情况︵示意图︶复核符合要求结论备注看测：×××复测：×××计算：×××施工工程技术负责人：×××测量复核记录之二施记表3工程××市××桥梁工程施工单位××市政工程名称复核钻孔桩3－1号～3－7号日期××年9月10日部位原施×××测量复核人×××测人测量复核情况示意图复核符合要求结论备注测量复核记录之三工程名称××市××道路工程施工单位××市政工程复核部位路中心操纵点日期××年7月28日原施测人×××测量复核人×××测量复核记录之四测量复核记录之五施记表47月28日18 12北东北北粉质粘土42 2347月29日114 15北东向北砂质粘土2347月30日120 26北东向北砂质粘土234 2..996施工员〔工长〕：×××填表：×××打桩记录施记表5工程名称：××市××路××路口人行立交桩号：03桩机型号：D25施工单位：××市政工程设计桩尖标高〔m〕：－21.3设计最后50cm贯进度〔cm/次〕：≤接桩形式：电弧焊停打桩尖标高〔m〕：－21.3桩断面尺寸及长度〔cm〕：40×40长25m桩号桩位每阵锤击次数每阵打进深度(cm)每阵平均贯进度(cm/次)累计贯进度(cm/次)累计次数最后50cm锤击次数最后50cm平均贯进度(cm/次)每根桩打桩时刻1 1-1 955 332 1-2 980 353 1-3 965 344 1-4 978 355 1-5 1012 396 1-6 982 36钻孔桩钻进记录〔旋转钻〕之一施记表7工程名称××市××路××桥工程墩〔台〕号3号台桩位编号3—1号桩地面标高〔m〕孔外水位标高〔m〕护筒顶标高〔m〕护筒底标高〔m〕护筒埋深〔m〕钻机类型及编号钻头类型及编号三翼圆型桩径〔m〕Ф1000 桩尖设计标高〔m〕时刻工作内容钻进深度〔m〕孔底标高〔m〕孔歪度空位偏差〔㎜〕地质情况泥浆其他年月日起止共计(小时)钻杆长度起钻读数停钻读数本次进尺累计进尺前后左右比重黏度时分时分进出进出×× 5 30 7 15 1:45 钻进07 15 7 30 0:15 加杆7 30 8 55 1:25 钻进8 55 9 10 0:15 加杆9 10 10 10 1:0 钻进10 10 10 25 0:15 加杆10 25 11 15 0:50 钻进11 15 11 30 0:15 加杆11 30 12 0 0:30 钻进 1钻孔中出现的咨询题及处理方法施工工程技术负责人：×××工序负责人：×××记录人：×××××××年9月11日钻孔桩钻进记录〔旋转钻〕之二施记表7工程名称××市××路××桥工程墩〔台〕号2号墩桩位编号2—7号桩地面标高〔m〕孔外水位标高〔m〕护筒顶标高〔m〕护筒底标高〔m〕护筒埋深〔m〕钻机类型及编号钻头类型及编号三翼圆型桩径〔m〕Ф1500 桩尖设计标高〔m〕时刻工作内容钻进深度〔m〕孔底标高〔m〕孔歪度空位偏差〔㎜〕地质情况泥浆其他年月日起止共计(小时)钻杆长度起钻读数停钻读数本次进尺累计进尺前后左右比重黏度时分时分进出进出×× 4 0 5 1 1:50 钻进05 506 0 0:15 加杆6 57 1 1:40 钻进7 45 8 0 0:15 加杆8 0 9 1 5:0 钻进9 50 10 0 0:15 加杆10 5 11 1 1:30 钻进11 35 11 0 0:15 加杆11 50 12 0 0:50 钻进钻孔中出现的咨询题及处理方法钻孔桩钻进记录〔旋转钻〕之三施记表7工程名称××市××路××桥工程墩〔台〕号0号台桩位编号0---4号桩地面标高〔m〕孔外水位标高〔m〕护筒顶标高〔m〕护筒底标高〔m〕护筒埋深〔m〕钻机类型及编号钻头类型及编号三翼圆型桩径〔m〕Ф1000 桩尖设计标高〔m〕时刻工作钻进深度〔m〕孔底孔孔位偏差〔㎜〕地泥浆其他钻孔桩记录汇总表施记表8钻孔桩成孔质量检查记录之一施记表9××年×月×日钻孔桩成孔质量检查记录之二施记表9钻孔桩水下混凝土灌注记录之一施记表10工程名称××市××路××桥梁工程施工单位××市政工程墩台编号2号墩桩编号2－7号桩桩设计直径(m) Ф1500 设计桩底标高(m)－灌注前孔底标高(m) 护筒顶标高(m) 钢筋骨架底标高(m) －10.1m计算混凝土方量(m3) 3混凝土强度等级C25 水泥品种等级普硅坍落度(㎝) 18~22㎝时间护筒顶至混凝土面深度(m)护筒顶至导管下口深度(m)导管撤除数量实灌混凝土数量钢筋位置情况、孔内情况、停灌缘故、停灌时刻、事故缘故和处理情况等重要记事。
记录表格填写示例
施工现场质量管理检查记录表A.1施工现场质量管理检查记录开工日期：2009年5月18日注：“施工技术标准施工的其他行为”主要指：（1）未建立或认真执行班组自检、互检、交接检制度的；（2）按标准规定应当进行检查而未进行检查或检查不合格按合格使用的；（3）未及时进行分项工程评定、检验评定不真实的，质量保证资料整理不及时、真实、完整的；检验批质量验收记录由施工单位项目专业质量检查员填写，监理工程师（建设单位项目代表）组织施工单位项目专业质量检查员等进行验收，并按表B.1记录和做出验收结论。
在表B.1中，一般项目中的定量检查项目，其“检查评定记录”应填写实测值，定性检查项目采取“J”、“X”的记录方式，其中“J”代表合格点（处、件），“X”代表不合格点（处、件）。
表B.1立式储罐基础沥青砂垫层工程检验批质量验收记录（SY4202－2007）表2.6分项工程质量验收记录由施工单位专业质量检查员填写，总监理工程师代表（建设单位代表）组织施工单位项目专业技术、质量检查员等进行验收，按表C.1做出验收结论。
表C.1立式储罐基础沥青砂垫层分项工程质量验收记录分部（子分部）工程质量验收记录分部（子分部）工程质量验收记录由施工单位专业质量检查员按表D.1填写，总监理工程师（建设单位项目技术负责人）组织施工单位项目技术负责人和有关单位项目负责人等进行检查验收，对影响结构安全的分部（子分部）工程验收，勘察、设计单位必须参加；其他分部（子分部）工程验收，勘察、设计单位可不参加。
表D.1设备基础分部（子分部）工程质量验收记录单位（子单位）工程质量控制资料核查记录单位（子单位）工程质量控制资料核查记录由施工单位项目技术负责人按表G.1填写，总监理工程师（建设单位项目技术负责人）组织有关专业监理工程师（专业技术人员）按照各专业施工质量验收规范的规定进行单位（子单位）工程质量控制资料核查，并做出核查意见。
工程质量监督机构对单位（子单位）工程质量控制资料进行抽查。
热熔标线施工记录表填写
热熔标线施工记录表填写（实用版）目录一、热熔标线施工记录表的填写意义二、热熔标线施工记录表的内容三、填写热熔标线施工记录表的注意事项正文一、热熔标线施工记录表的填写意义热熔标线施工记录表是记录道路标线施工过程中各项数据的重要文件，对于保证标线施工的质量和效率具有重要意义。
填写热熔标线施工记录表，不仅可以为施工过程中的各种数据提供参考，还可以为后续的施工质量检查和评估提供依据，有利于及时发现问题，及时进行调整和优化。
二、热熔标线施工记录表的内容热熔标线施工记录表主要包括以下内容：1.施工项目基本信息：包括施工项目名称、施工路段、施工日期、施工单位等基本信息。
2.施工材料信息：包括涂料类型、涂料品牌、涂料规格、涂料数量等。
3.施工设备信息：包括划线设备型号、划线设备生产厂家、设备状态等。
4.施工过程数据：包括施工温度、涂料融化时间、涂敷厚度、施工速度等。
5.施工质量检查数据：包括标线厚度、标线宽度、标线直线度、反光效果等。
6.施工中发现的问题及处理措施：对于施工过程中出现的问题，应详细记录并注明处理措施。
7.施工验收情况：包括施工验收日期、验收人员、验收结论等。
三、填写热熔标线施工记录表的注意事项1.填写内容要准确：在填写热熔标线施工记录表时，应确保各项内容准确无误，尤其是施工数据，要精确到小数点后两位。
2.保持表格整洁：在填写过程中，要保持表格的整洁，避免涂改和错漏，以保证施工记录的可读性。
3.及时填写：在施工过程中，应随时记录施工数据，避免事后补填，以保证数据的真实性。
4.记录异常情况：在施工过程中，如遇异常情况，应详细记录并注明处理措施，以便后续分析和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

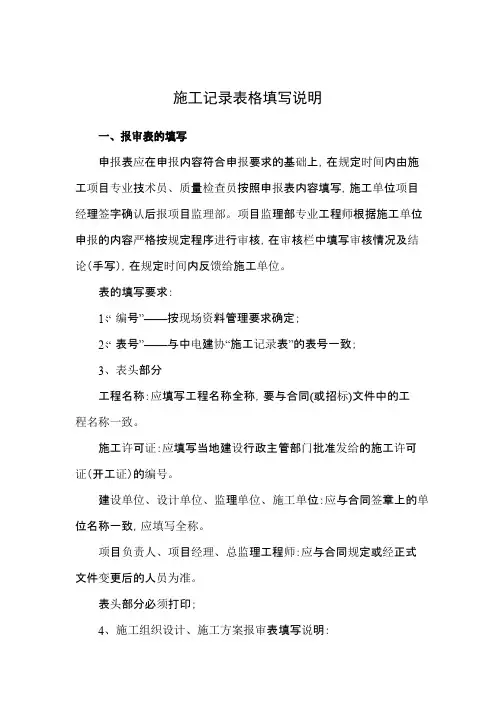

施工记录表格填写说明
一、报审表的填写
申报表应在申报内容符合申报要求的基础上，在规定时间内由施工项目专业技术员、质量检查员按照申报表内容填写，施工单位项目经理签字确认后报项目监理部。
项目监理部专业工程师根据施工单位申报的内容严格按规定程序进行审核，在审核栏中填写审核情况及结论（手写），在规定时间内反馈给施工单位。
表的填写要求：
1、“编号”——按现场资料管理要求确定；
2、“表号”——与中电建协“施工记录表”的表号一致；
3、表头部分
工程名称：应填写工程名称全称，要与合同(或招标)文件中的工程名称一致。
施工许可证：应填写当地建设行政主管部门批准发给的施工许可证（开工证）的编号。
建设单位、设计单位、监理单位、施工单位：应与合同签章上的单位名称一致，应填写全称。
项目负责人、项目经理、总监理工程师：应与合同规定或经正式文件变更后的人员为准。
表头部分必须打印；
4、施工组织设计、施工方案报审表填写说明：
本表是总承包施工单位根据工程项目特点及建设单位的施工要求，编制施工组织设计（方案），经过施工单位技术负责人审查批准后，由项目经理签名后，与施工组织设计（方案）一并报项目监理部审查。
项目监理部接到后，由专业或总监理工程师进行审查，认为可以指导施工，或需要提出具体的审查意见，但一定要给出施工单位能否据此组织施工的结论性意见。
专业/总监理工程师签名认可，注明日期。
如果需要修改的应提出具体修改意见，施工单位修改后再次申报、审查，审查合格后方可组织施工。
5、分包单位资格报审表填写说明
本表是总承包单位拟将其所承包工程中的部分工程进行分包、初步选定分包单位后、分包合同签订之前，将初选分包单位的情况报项目监理部审查，由项目经理签名后，并附上拟分包的“工程名称、工程数量、合同额及占全部工程的比例”等内容的相关资料。
其附件资料有：分包单位资质材料复印件、分包单位业绩材料（同类型工程、质量情况等）、分包单位专职管理人员和特种作业人员的资格证及上岗证。
项目监理部专业（总）监理工程师审查后提出审查意见。
审查意见应明确是否同意选择该分包单位。
签署名字、日期后交建设单位审批。
6、其他的报审参照第4、5点的说明；
7、项目监理部审核意见要总（专业）监理工程师手写。
用简述的方式填写，意见要明确；
8、签字栏必须手写。
二、施工记录表的填写
规范中明确规定的部分重要施工过程，除了施工日记外还有填写施工记录。
施工记录要真实反映施工过程情况，是质量验收的依据之一，由施工班组长或施工员每天根据实际情况，按施工记录表中内容如实填写，专业监理工程师根据实际施工情况确认内容的真实性并签字。
表的填写要求：
1、表头部分必须打印；
2、施工记录内容部分手写；
3、签字栏必须手写。
三、施工检查、检验记录表的填写
规范中明确的部分施工内容完工后，施工单位根据规范在检验批、分项工程验收前要求进行检查、检验，并形成记录作为质量验收依据，施工单位质量员、施工员根据检查、检验记录表中的内容如实填写，专业监理工程师根据实际检查、检验情况确认内容的真实性并签字。
表的填写要求：
1、表头部分必须打印；
2、施工检查、检验内容部分手写；
3、签字栏必须手写。
四、抄件的处理
钢筋、水泥等质量证明的复印件经签署“原件存放处、签名、日期、加盖单位公章”、钢筋质量证明复印件还需标明“炉批号”及“进货数量”等五个要素后，视为合格抄件，满足归档要求。
以上五个要素统一采用以下方式签署：在复印件的相对空白处加盖红色方章、手写签署。
