AMI码型变换实验报告
AMIHDB3码型变换实验
(一)实验中遇到的主要问题及解决方法
（二）实验心得
（三）意见与建议（没有可省略）
五、指导教师评语
成绩
批阅人
日期
1.AMI码编码规则验证
（1）将输入信号选择跳线开关KD01设置在M位置（右端）、单/双极性码输出选择开关设置KD02设置在2_3位置（右端）、AMI/HDB3编码开关KD03设置在AMI位置（右端），使该模块工作在AMI码方式。
（2）将CMI编码模块内的跳线开关KX01设置在2_3位置（右端），将CMI编码模块内的M序列类型选择跳线开关KX02设置在2_3位置（右端），产生7位周期m序列。用示波器同时观测输入数据TPD01和AMI输出双极性编码数据TPD05波形及单极性编码数据TPD08波形，观测时用TPD01同步。分析观测输入数据与输出数据关系是否满足AMI编码关系，画下一个M序列周期的测试波形。
（3）将CMI编码模块内的M序列类型选择跳线开关KX02设置在2_3位置（右端），产生7位周期m序列。重复上译步骤测量，记录测试结果。问：此时HDB3编码和译码的的数据时延是多少，为什么？
实验报告
实验报告
四、实验小结（包括问题和解决方法、心得体会、意见与建议等）
中文五号宋体，英文五号Times new roman字体，1.25倍行距
（3）将CMI编码模块内的M序列类型选择跳线开关KX02设置在1_2位置（左端），产生15位周期m序列。重复上述测试步骤，记录测试结果。
（4）使输入数据端口悬空产生全1码（方法同1），重复上述测试步骤，记录测试结果。
（5）使输入数据为全0码（方法同1），重复上述测试步骤，记录测试结果。

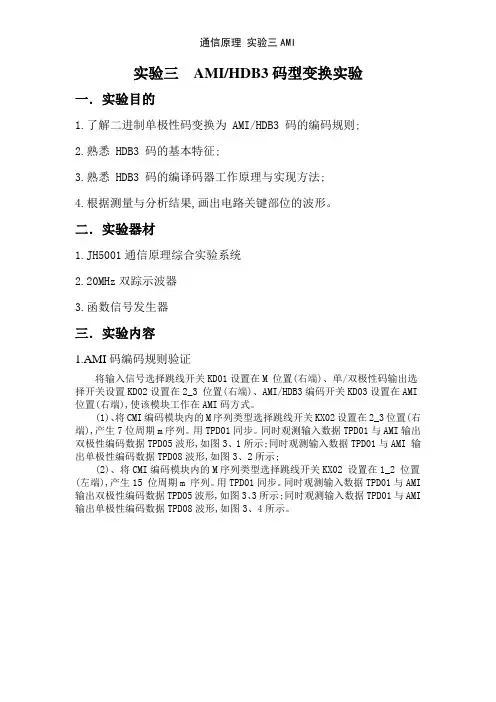

通信原理 实验三AMI
实验三AMI/HDB3码型变换实验一．实验目的1.了解二进制单极性码变换为 AMI/HDB3 码的编码规则;2.熟悉 HDB3 码的基本特征;3.熟悉 HDB3 码的编译码器工作原理与实现方法;4.根据测量与分析结果,画出电路关键部位的波形。
二．实验器材1.JH5001通信原理综合实验系统2.20MHz双踪示波器3.函数信号发生器三．实验内容1.AMI码编码规则验证将输入信号选择跳线开关KD01设置在M 位置(右端)、单/双极性码输出选择开关设置KD02设置在2_3 位置(右端)、AMI/HDB3编码开关KD03设置在AMI 位置(右端),使该模块工作在AMI码方式。
(1)、将CMI编码模块内的M序列类型选择跳线开关KX02设置在2_3位置(右端),产生7位周期m序列。
用TPD01同步。
同时观测输入数据TPD01与AMI输出双极性编码数据TPD05波形,如图3、1所示;同时观测输入数据TPD01与AMI 输出单极性编码数据TPD08波形,如图3、2所示;(2)、将CMI编码模块内的M序列类型选择跳线开关KX02 设置在1_2 位置(左端),产生15 位周期m 序列。
用TPD01同步。
同时观测输入数据TPD01与AMI 输出双极性编码数据TPD05波形,如图3、3所示;同时观测输入数据TPD01与AMI 输出单极性编码数据TPD08波形,如图3、4所示。
图3、1 7位m序列双极性图3、2 7位m序列单极性图3、3 15位m序列双极性图3、4 15位m序列单极性分析:经过对上述波形的分析,输入与输出基本满足了AMI码编码规则,+1与-1交替出现。
且7位m序列与15位m序列对应的波形基本一致,只就是15位m 序列波形宽度变窄。
2.HDB3码变换规则验证(1)、将KD01设置在M位置,KD02设置在2_3位置,KD03设置在HDB3位置;(2)、将KX02设置在2_3位置,观测TPD01与TPD05波形及TPD08波形,用TPD01同步,分别得到7位m序列双/单极性波形图,如图3、5与图3、6所示; (3)、将KX02设置在1_2位置,重复上述测试步骤,可得到15位m序列双/单极性波形图,如图3、7与图3、8所示;(4)、使输入数据端口悬空产生全1码(方法同1),重复上述测试步骤,可得到全1码双/单极性波形图,如图3、9所示;(5)、使输入数据为全0码(方法同1),重复上述测试步骤,可得到全0码双/单极性波形图,如图3、10与图3、11所示。
通信原理实验报告1
电通 1101 殷青 201181227 同组人：张非凡
由波形分析可知：1 单极性码型时钟分量更丰富,因为双极性码型存在时钟分量相互抵消的情况， 而单极性没有，所以单极性码型时钟分量更丰富。2.接收机应将接收到的信号转换成单极性码有利 于收端位定时电路对接收时钟进行提取。 （2）输入数据全 1 码
KD02 2_3 位置，单极性码输出
由图分析可知，单极性码输出时，两收发时钟同步，即二者频率相同；双极性码输出时，两收
发时钟不同步，即频率不相同。
（3）输入数据为全 0 码 CH1：TPD02 CH2：TPD06
KD02 2_3 位置，单极性码输出
KD02 1_2 位置，双极性码输出
由图分析可知，全 0 码为输入数据时，单极性码，双极性码输出不同步，AMI 失调。 思考：为什么在实际传输系统中使用 HDB3 码？用其他方法行吗？（如扰码） 答：HDB3 码具有良好的抗连 0 特性，有良好的内在检错能力，从而有利于收端位定时的提取， HDB3 码无直流分量，且低频分量很少。扰码可行。 5. HDB3 码变换规则验证 （1） 输入数据为 15 位周期 m 序列
KD02 1_2 位置，双极性码输出
KD02 1_2 位置，双极性码输出
KD02 1_2 位置，双极性码输出
电通 1101 殷青 201181227 同组人：张非凡
由图分析可知，单极性码输出时，两收发时钟同步，即二者频率相同；双极性码输出时，两收 发时钟不同步，即频率不相同，可以采用 HDB3 码解决。 （2）输入数据为全 1 码 CH1：TPD02 CH2：TPD在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
《通信原理实验》AMI、HDB3等实验报告
《通信原理》实验报告一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握AMI码的编译规则。
3、掌握HDB３码的编译规则。
4、了解滤波法位同步在码变换过程中的作用。
二、实验器材1、主控&信号源模块，2号、3号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图2、HDB3编译码实验原理框图四、实验步骤实验项目一AMI编译码（归零码实验）１、用示波器分别观测编码输入的数据TH３和编码输出的数据TH１１（AMI输出），观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。
时域波形：编码输出信号频谱：注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为编码输出的数据。
2、保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP5（AMI-A1），观察基带码元的奇数位的变换波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为AMI-A1。
3、保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP6（AMI-B1），观察基带码元的偶数位的变换波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为AMI-B1。
4、用示波器减法功能观察AMI-A1与AMI-B1相减后的波形情况，并与AMI编码输出波形相比较。
注：CH1（上面的波形）为AMI-A1，CH2（下面的波形）为AMI-B1，中间的波形为AMI-A1与AMI-B1相减后的情况。
5、用示波器对比观测编码输入的数据和译码输出的数据，观察记录AMI译码波形与输入信号波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为译码输出的数据。
思考：译码过后的信号波形与输入信号波形相比延时多少？1个码元6、用示波器分别观测TP9（AMI-A2）和TP11（AMI-B2），从时域或频域角度了解AMI码经电平变换后的波形情况。
实验报告3
7. HDB3编码信号中同步时钟分量定性观测 1）输入数据为15位m序列 CH1：TPP01 单极性：
双极性：
分析:观测TPP01波形变化根据测量结果可知：HDB3编码信号转换为双极性码时钟分量丰富。 2）输入数据为全1码 CH1：TPP01 单极性：
双极性： 双极性：
3）输入数据为全0码 CH1：TPP01 单极性：
双极性：
3）输入数据为全0码 CH1：TPD06 CH2：TPD02 单极性：
双极性：
思考：接收端为便于提取位同步信号，需要对收到的HDB3编码信号做何处理？ 答：将双极性信号转化为单极性。 时钟提取电路首输入数据影响的关系： 输入数据为双极性时，不能从输入数据中提取时钟。输入数据为AMI码时，不能从全0数据中提取时 钟。输入数据为HDB3码时，能从全0数据中提取时钟。
双极性：
由图分析可知，全0码为输入数据时，单极性码，双极性码输出都不同步。 思考：为什么在实际传输系统中使用HDB3码？用其他方法行吗？（如扰码） 答：HDB3码具有良好的抗连0特性，有良好的内在检错能力，从而有利于收端位定时的提取，HDB3码 无直流分量，且低频分量很少。扰码可行。 5. HDB3码变换规则验证 1）输入数据为15位周期m序列 双极性：
双极性：
分析总结：HDB3码与AMI码有何不一样的结果？ HDB3在全0时可提取时钟分量，而AMI不能。 8. HDB3译码位定时恢复测量 1）输入数据为M序列 CH1：TPD06 CH2：TPD02 单极性：
双极性：
分析：接收端要进行单极性处理。 2）输入数据为全1码 CH1：TPD06 CH2：TPD02 单极性：
大连理工大学实验报告
学院（系）： 电信 专业： 电子信息工程 班级： 电子1302
实验一 AMI码型变换实验
实验一AMI码型变换实验一、实验名称AMI码型变换实验二、实验目的了解几种常用的数字基带信号的特征和作用。
掌握AMI码的编译规则。
了解滤波法位同步在的码变换过程中的作用。
三、实验仪器主控&信号源模块2号数字终端&时分多址模块8号基带编译码模块13号同步模块示波器四、实验原理1.AMI编译码实验原理框图AMI编译码实验原理框图2.实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI 编码波形。
AMI译码只需将所有的±1变为1，0变为0即可。
实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
五、实验步骤实验项目一AMI编译码（归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。
1、登录e-Labsim仿真系统，创建实验文件，选择实验所需模块和示波器。
2、按表格所示进行连线。
3、运行仿真，开启所有模块的电源开关。
4、设置主控菜单，选择【主菜单】→【通信原理】→【AMI编译码】→【归零码实验】。
将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。
5、此时系统初始状态为：编码输入信号为256K的PN序列。
6、实验操作及波形观测。
（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。
（2）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP5(AMI-A1)，观察基带码元的奇数位的变换波形。
（3）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP6(AMI-B1)，观察基带码元的偶数位的变换波形。
通信原理实验报告范本
实验用AMI与HDB3的电路如图1所示：
CD22103主要由发送编码和接收译码两部分组成，工作速率为50kb/s－10Mb/s。
在发送部分：当③脚接高电平时，编码电路在编码时钟CTX下降沿的作用下，将NRZ码编成HDB3码（＋HDB3－OUT，－HDB3－OUT两路输出）；当③脚接低电平时，编成AMI码。
实验课程名称：_通信原理
实验项目名称
码型变换AMI与HDB3
实验成绩
实验者
专业班级
x年x月x日
一.实验目的
1.通过实验,进一步明确数字基带信号的传输方式与数字基带信号线路码型变换的目的。
2.了解几种常见的数字基带信号，掌握二进制单极性码变换为AMI与HDB3码的编码规则与工作原理和实现方法;
接收部分：在译码时钟CRX的上升沿作用下，将HDB3码（或AMI码）译成NRZ码。
另外，CD22103可在不中断业务的情况下进行误码检测，检测出的误码脉冲从ERR端输出，其脉宽等于收时钟的一个周期，可用此进行误码计算；可检测出所接收的AIS码，检测周期由外部RAIS决定。据CCITT规定，在RAIS信号的一个周期（500s）内，若接收信号中“0”码个数少于3，则AIS端输出高电平，使系统告警电路输出相应的告警信号，若接收信号中“0”码个数不少于3，AIS端输出低电平，表示接收信号正常
三、主要仪器设备
通信原理实验箱JH-5001一台
双踪示波器TDS-1002一台
四、实验内容，实验数据等记录
1.AMI与HDB3码编码规则验证
①7位M序列AMI与HDB3编码规则验证
测试电路原理框图如下：（略）
②全“1”码序列编码验证
③全“0”码序列编码验证
2编码输出信号中同步时钟分量定性观测
AMI码型变换实验
实验准备1:1.实验目的1)了解几种常用的数字基带信号的特征与作用。
2)掌握AMI码的编译规则。
3)了解滤波法位同步在的码变换过程中的作用。
2.实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干3.实验原理1)、AMI编译码实验原理框图AMI编译码实验原理框图2)、实验框图说明AMI编码规则就是遇到0输出0,遇到1则交替输出+1与-1。
实验框图中编码过程就是将信号源经程序后,得到AMI-A1与AMI-B1两路信号,再通过电平转换电路进行变换,从而得到AMI编码波形。
AMI译码只需将所有的±1变为1,0变为0即可。
实验框图中译码过程就是将AMI码信号送入到电平逆变换电路,再通过译码处理,得到原始码元。
4.实验步骤实验项目一AMI编译码(归零码实验)概述:本项目通过选择不同的数字信源,分别观测编码输入及时钟,译码输出及时钟,观察编译码延时以及验证AMI编译码规则。
1、关电,按表格所示进行连线。
1注:1、实验准备部分包括实验环境准备与实验所需知识点准备。
2、若就是单人单组实验,同组成员填无。
码,就是否能观察到恢复的位时钟信号,为什么？实验项目二AMI编译码(非归零码实验)概述:本项目通过观测AMI非归零码编译码相关测试点,了解AMI编译码规则。
1、保持实验项目一的连线不变。
2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【AMI编译码】→【非归零码实验】。
将模块13的开关S3分频设置拨为0100,即提取256K同步时钟。
3、此时系统初始状态为:编码输入信号为256KHz的PN序列。
4、实验操作及波形观测。
参照项目一的256KHz归零码实验项目的步骤,进行相关测试。
一、实验过程记录2:非归零码实验基带信号＋AMI输出基带信号＋AMI_A12注:实验过程记录要包含实验目的、实验原理、实验步骤,页码不够可自行添加。
基带信号＋AMI_B1基带信号＋译码输出译码输出坏了基带信号＋TH5编码输入时钟＋译码输出时钟译码输出坏了归零码实验基带信号＋AMI输出基带信号＋AMI_A1基带信号＋AMI_B1基带信号＋译码输出译码输出坏了基带信号＋TH5编码输入时钟＋译码输出时钟译码输出坏了三、实验小结:实验报告成绩(百分制)__________ 实验指导教师签字:__________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一AMI码型变换实验
一、实验目的
1、了解几种常用的数字基带信号的特征和作用。
2、掌握AMI码的编译规则。
3、了解滤波法位同步在的码变换过程中的作用。
二、实验器材
1、主控&信号源、2号、8号、13号模块各一块
2、双踪示波器一台
3、连接线若干
三、实验原理
1、AMI编译码实验原理框图
AMI编译码实验原理框图
2、实验框图说明
AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI编码波形。
AMI译码只需将所有的±1变为1，0变为0即可。
实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
四、实验步骤
实验项目一AMI编译码（256KHz归零码实验）
概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。
1、关电，按表格所示进行连线。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【AMI编译码】→【256K 归零码实验】。
将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。
3、此时系统初始状态为：编码输入信号为256K的PN序列。
（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。
注：观察时注意码元的对应位置。
（2）用示波器对比观测编码输入的数据和译码输出的数据，观察记录AMI译码波形与输入信号波形。
思考：译码过后的信号波形与输入信号波形相比延时多少？
编译码延时小于3个码元宽度
实验项目二AMI编译码（256KHz非归零码实验）
概述：本项目通过观测AMI非归零码编译码相关测试点，了解AMI编译码规则。
1、保持实验项目一的连线不变。
2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【AMI编译码】→【256K 非归零码实验】。
将模块13的开关S3分频设置拨为0100，即提取256K同步时钟。
3、此时系统初始状态为：编码输入信号为256KHz的PN序列。
4、实验操作及波形观测。
参照项目一的256KHz归零码实验项目的步骤，进行相关测。
五、实验报告
1、分析实验电路的工作原理，叙述其工作过程。
AMI码的全称是传号交替反转码。
它是一种将消息代码0和1按如下规则进行编码的码：代码的0仍变换为传输码的0，而把代码中的1交替地变换为传输码的+1、–1、+1、–1…由于AMI码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。
由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输
2、根据实验测试记录，画出各测量点的波形图，并分析实验现象。
