第四部分 码型变换技术
实验一 AMI/HDB3码型变换实验 实验二 CMI码型变换实验
返回
实验一 AMI/HDB3码型变换实验
实验目的：
1.了解二进制单极性码变换为 AMI/HDB3码的编码规则
2.熟悉HDB3码的基本特征； 3.熟悉HDB3码的编译码器工作
原理和实现方法； 4.根据测量和分析结果，画出电
15位m序列，1码是00/11编码，而0码 不编码跟在1码后保持1码的状态
返回
CMI码解码波形测试
7位m序列，输入数据与解码数据除时延外一一对应
返回
CMI码编码加错波形观测
加错时的译码输出数据与不加错时不同
返回
CMI码检错功能测试
KX01放在Dt时，TPX06与TPY05
KX01设置在M位置，TPY05无错指示

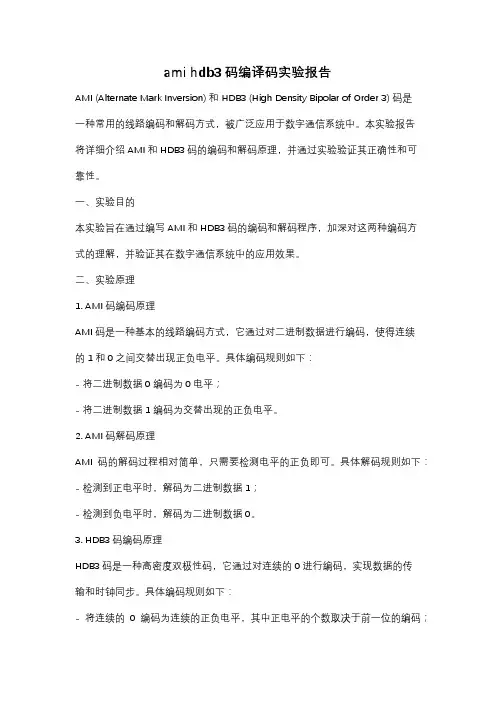

ami hdb3码编译码实验报告
ami hdb3码编译码实验报告AMI (Alternate Mark Inversion) 和 HDB3 (High Density Bipolar of Order 3) 码是一种常用的线路编码和解码方式，被广泛应用于数字通信系统中。
本实验报告将详细介绍AMI和HDB3码的编码和解码原理，并通过实验验证其正确性和可靠性。
一、实验目的本实验旨在通过编写AMI和HDB3码的编码和解码程序，加深对这两种编码方式的理解，并验证其在数字通信系统中的应用效果。
二、实验原理1. AMI码编码原理AMI码是一种基本的线路编码方式，它通过对二进制数据进行编码，使得连续的1和0之间交替出现正负电平。
具体编码规则如下：- 将二进制数据0编码为0电平；- 将二进制数据1编码为交替出现的正负电平。
2. AMI码解码原理AMI码的解码过程相对简单，只需要检测电平的正负即可。
具体解码规则如下：- 检测到正电平时，解码为二进制数据1；- 检测到负电平时，解码为二进制数据0。
3. HDB3码编码原理HDB3码是一种高密度双极性码，它通过对连续的0进行编码，实现数据的传输和时钟同步。
具体编码规则如下：- 将连续的0编码为连续的正负电平，其中正电平的个数取决于前一位的编码；- 当连续的0个数达到4个时，需要进行特殊处理，即通过插入一个“违例”来保持编码的高密度。
4. HDB3码解码原理HDB3码的解码过程较为复杂，需要根据前一位的编码和违例的位置进行判断。
具体解码规则如下：- 检测到正电平时，根据前一位的编码和违例的位置判断解码为0或1；- 检测到负电平时，根据前一位的编码和违例的位置判断解码为0或1。
三、实验步骤1. 编写AMI码的编码和解码程序，并进行测试。
首先生成一组随机的二进制数据，然后对其进行编码，并将编码结果输出。
接着将编码结果作为输入，进行解码，并将解码结果与原始数据进行比对，验证解码的正确性。
2. 编写HDB3码的编码和解码程序，并进行测试。

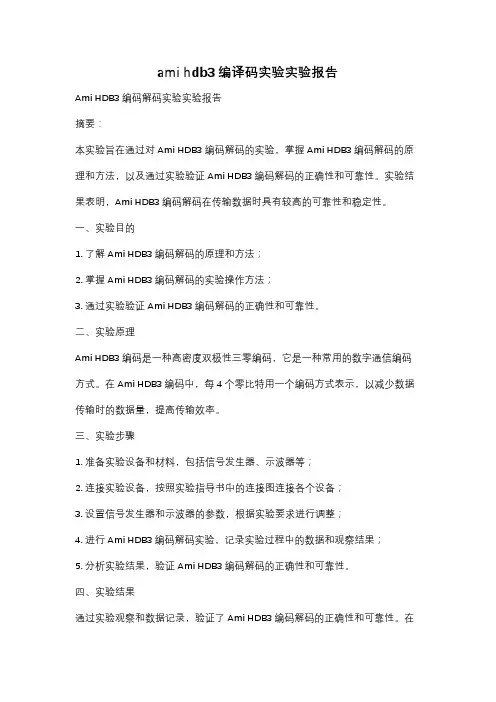

ami hdb3编译码实验实验报告
ami hdb3编译码实验实验报告Ami HDB3编码解码实验实验报告摘要：本实验旨在通过对Ami HDB3编码解码的实验，掌握Ami HDB3编码解码的原理和方法，以及通过实验验证Ami HDB3编码解码的正确性和可靠性。
实验结果表明，Ami HDB3编码解码在传输数据时具有较高的可靠性和稳定性。
一、实验目的1. 了解Ami HDB3编码解码的原理和方法；2. 掌握Ami HDB3编码解码的实验操作方法；3. 通过实验验证Ami HDB3编码解码的正确性和可靠性。
二、实验原理Ami HDB3编码是一种高密度双极性三零编码，它是一种常用的数字通信编码方式。
在Ami HDB3编码中，每4个零比特用一个编码方式表示，以减少数据传输时的数据量，提高传输效率。
三、实验步骤1. 准备实验设备和材料，包括信号发生器、示波器等；2. 连接实验设备，按照实验指导书中的连接图连接各个设备；3. 设置信号发生器和示波器的参数，根据实验要求进行调整；4. 进行Ami HDB3编码解码实验，记录实验过程中的数据和观察结果；5. 分析实验结果，验证Ami HDB3编码解码的正确性和可靠性。
四、实验结果通过实验观察和数据记录，验证了Ami HDB3编码解码的正确性和可靠性。
在实验过程中，Ami HDB3编码解码能够准确地将数据进行编码和解码，并且传输过程中不会出现数据丢失或错误的情况。
五、实验结论Ami HDB3编码解码在传输数据时具有较高的可靠性和稳定性，能够准确地进行数据编码和解码，适用于数字通信系统中的数据传输。
六、实验意义通过本次实验，我们深入了解了Ami HDB3编码解码的原理和方法，掌握了Ami HDB3编码解码的实验操作技巧，验证了Ami HDB3编码解码的正确性和可靠性，为今后的数字通信系统应用提供了重要的参考和指导。
总之，本次实验对Ami HDB3编码解码的原理和方法进行了深入的探讨和实验验证，为数字通信系统中Ami HDB3编码解码的应用提供了重要的理论和实践基础。
实验一 AMI码、HDB3码编译码实验
实验一AMI码、HDB3码编译码实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握AMI码的编译规则。
3、掌握HDB3码的编译规则。
二、实验原理1.AMI编译码实验AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
实验是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI编码波形。
AMI 译码只需将所有的±1变为1，0变为0即可。
实验中是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
2、HDB3编译码实验HDB3译码需找到传号A，将传号和传号前3个数都清0。
传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。
实验中译码过程是将HDB3码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
三、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干四、实验步骤AMI编译码连线归零码实验S3 00111.示波器分别观测编码输入的数据TH3和TH11验证AMI编码规则2. 保持数据TH3的通道不变，测量中间测试点TP5\TH6观察基带码元的奇偶数位的变换波形。
3. 用示波器观测TP9和TP11观察比较恢复出的位时钟波形与原始位时钟信号的波形。
AMI码对连0信号的编码、直流分量以及时钟信号提取观测S3 0011模块2的开关S1、S2、S3、S4全部置为111100001.示波器观测模块8的TH3和TH112. 模块2的开关S1、S2、S3、S4拨为00000000 00000000 00000000 00000011观察。
模块2的拨动开关置为00111111 11111111 11111111 11111111，观察拨码过程中编码输入数据和编码输出数据波形的变化情况。
3.将模块2的开关S1、S2、S3、S4全部置0，观察记录波形再将模块2的开关S1、S2、S3、S4全部置1，观察记录波形。
《通信原理实验》AMI、HDB3等实验报告
《通信原理》实验报告一、实验目的1、了解几种常用的数字基带信号的特征和作用。
2、掌握AMI码的编译规则。
3、掌握HDB３码的编译规则。
4、了解滤波法位同步在码变换过程中的作用。
二、实验器材1、主控&信号源模块，2号、3号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图2、HDB3编译码实验原理框图四、实验步骤实验项目一AMI编译码（归零码实验）１、用示波器分别观测编码输入的数据TH３和编码输出的数据TH１１（AMI输出），观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。
时域波形：编码输出信号频谱：注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为编码输出的数据。
2、保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP5（AMI-A1），观察基带码元的奇数位的变换波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为AMI-A1。
3、保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP6（AMI-B1），观察基带码元的偶数位的变换波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为AMI-B1。
4、用示波器减法功能观察AMI-A1与AMI-B1相减后的波形情况，并与AMI编码输出波形相比较。
注：CH1（上面的波形）为AMI-A1，CH2（下面的波形）为AMI-B1，中间的波形为AMI-A1与AMI-B1相减后的情况。
5、用示波器对比观测编码输入的数据和译码输出的数据，观察记录AMI译码波形与输入信号波形。
注：CH1（上面的波形）为编码输入的数据，CH2（下面的波形）为译码输出的数据。
思考：译码过后的信号波形与输入信号波形相比延时多少？1个码元6、用示波器分别观测TP9（AMI-A2）和TP11（AMI-B2），从时域或频域角度了解AMI码经电平变换后的波形情况。
数字基带信号与AMIHDB3编译码实验
数字基带信号与AMIHDB3编译码实验数字基带信号与AMI/HDB3编译码实验报告一、实验目的了解几种常用的数字基带信号的特征和作用。
掌握AMI码和HDB3码的编译规则。
了解滤波法位同步在的码变换过程中的作用。
二、实验器材主控&信号源模块2号数字终端&时分多址模块8号基带编译码模块13号同步模块示波器三、实验原理1、AMI编译码实验原理框图2、实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI编码波形。
AMI译码只需将所有的±1变为1，0变为0即可。
实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
3、HDB3编译码实验原理框图4、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。
当没有连续4个连0时与AMI 编码规则相同。
当4个连0时最后一个0变为传号A，其极性与前一个A的极性相反。
若该传号与前一个1的极性不同，则还要将这4个连0的第一个0变为B，B 的极性与A相同。
实验框图中编码过程是将信号源经程序处理后，得到HDB3-A1和HDB3-B1两路信号，再通过电平转换电路进行变换，从而得到HDB3编码波形同样AMI译码只需将所有的±1变为1，0变为0即可。
而HDB3译码只需找到传号A，将传号和传号前3个数都清0即可。
传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。
实验框图中译码过程是将HDB信号送入到电平逆变换电路，再通过译码处理，得到原始码元。
四、实验步骤AMI码型变换实验实验项目一AMI编译码（归零码实验）1、登录e-Labsim仿真系统，创建实验文件，选择实验所需模块和示波器。
HDB3编译码综合码实验
（一）HDB3码变换原理
HDB3变换方框图
该方框图由4个部分组成：连零检测、破坏点产生、取代节判决和 单双变换。
（二）HDB3编码器电路原理：
四 连 零 检 测
破 坏 点 产 生
连零检测电路：当4个0依 次存入四级移位寄存器 JC1—JC4时，JC11输出 低电平控制信号。 单双变换电路的作用是： 将单极性不归零码变换 成双极性不归零码，它 破坏点产生电路：由JC5、 由JCl6、JCl7、JCl5、 JC7和JC13组成，当遇到 JCl8、BGl、BG2及脉 B00V时，JC13为0，当取代 冲变压器组成。 节为000V时，JC13为1
按实验板标示电压调准电源，注意本次实验的电源只需要正极电源，非双 电源供电。 画图时要以P12或P22为基准，否则难以看出同组中各个波形的相位关系。 P33点为检测正极性V码的信号测量点，并非检测信号中的所有V码。 P32点信号并非B码检测点，凡是出现1或者B码的地方P32点均为高电平。
七、实验波形图范例
（一）AMI码变换原理
只需要让PCM输出的NRZ码通过一个双极性变换电路即可得到AMI码。
（二）单双极性变换电路原理：
VT1截止 截止 VT1导通 导通 VT1截止 截止
01 1
0 1 0 1 0
0 1 1
1 0 0
× ×
输出0 输出 输出+1 输出-1 输出 输出
0 1
1 0 0
××
VY2导通 导通 VY2截止 截止 VY2截止 截止
三、HDB3定义及实验原理
HDB3码：三阶高密度双极性码。 HDB3码与二进制序列的关系： (1)二进制信号序列中的“0”码在HDB3码中仍编为“0”码，二进制信号中 “1”码，在HDB3码中应交替地成+1和-1码，但序列中出现四个连“0”码 时应按特殊规律编码（引入传号交替反转码的“破坏点”V码）； (2)二进制序列中四个连“0”按以下规则编码：信码中出现四个连“0”码时， 要将这四个连“0”码用000V或B00V取代节来代替(B和V也是“1”码，可 正、可负)。这两个取代节选取原则是，使任意两个相邻v脉冲间的传号数 为奇数时选用000V取代节，偶数时则选用B00V取代节。 0 0 0 0 0 0 HDB3V+.-1 0
AMI码型变换-10
AMI/HDB3码型变换实验一．实验目的1．了解二进制单极性码变换为AMI/HDB3 码的编码规则；2．熟悉AMI码与HDB3 码的基本特征；3．熟悉HDB3 码的编译码器工作原理和实现方法；4．根据测量和分析结果，画出电路关键部位的波形；二．实验仪器1．JH7001 通信原理综合实验系统一台2．双踪示波器一台3．函数信号发生器一台三、实验原理AMI 码的全称是传号交替反转码。
这是一种将消息代码0（空号）和1（传号）按如下规则进行编码的码：代码的0 仍变换为传输码的0，而把代码中的1 交替地变换为传输码的+1、–1、+1、–1…由于AMI 码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而0 电位保持不变的规律。
由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。
由AMI 码的编码规则看出，它已从一个二进制符号序列变成了一个三进制符号序列，即把一个二进制符号变换成一个三进制符号。
把一个二进制符号变换成一个三进制符号所构成的码称为1B/1T 码型。
AMI 码除有上述特点外，还有编译码电路简单及便于观察误码情况等优点，它是一种基本的线路码，并得到广泛采用。
但是，AMI 码有一个重要缺点，即接收端从该信号中来获取定时信息时，由于它可能出现长的连0 串，因而会造成提取定时信号的困难。
为了保持AMI 码的优点而克服其缺点，人们提出了许多种类的改进AMI 码，HDB3 码就是其中有代表性的一种。
HDB3码的全称是三阶高密度双极性码。
它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI 码的连0串情况，当没有4个以上连0串时，则这时的AMI码就是HDB3码；当出现4个以上连0串时，则将每4个连0小段的第4个0变换成与其前一非0符号（＋1 或–1）同极性的符号。
显然，这样做可能破坏“极性交替反转”的规律。
这个符号就称为破坏符号，用V 符号表示（即+1 记为+V, –１记为–V）。
