【CN209710833U】一种基于人工与自然生态结合的景观植物组合装置【专利】
一种生态景观绿化装置[实用新型专利]
![一种生态景观绿化装置[实用新型专利]](https://img.taocdn.com/s3/m/5ba1abb6312b3169a551a464.png)
专利名称：一种生态景观绿化装置专利类型：实用新型专利
发明人：卜华成,曹磊
申请号：CN201920481793.1申请日：20190411
公开号：CN210094069U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种生态景观绿化装置，包括水箱，所述水箱的顶部活动连接有支撑板，所述支撑板顶部的四角均固定连接有连接杆，所述支撑板的底部活动连接有传动电机，所述支撑板的顶部固定连接有位于连接杆内侧的分流箱，所述传动电机的输出端固定连接有螺杆，所述螺杆的顶端依次贯穿支撑板与分流箱并延伸至分流箱的顶部，所述螺杆的表面螺纹连接有螺套，所述连接杆的内侧通过销轴活动连接有雾化装置本体。
本实用新型解决了现有的雾化灌溉装置无法对喷洒角度进行调节，在生态景观绿化园林的使用过程中无法对较高的植被进行喷洒，降低了雾化灌溉装置灵活性的问题，该生态景观绿化装置，具备调节雾化灌溉装置喷洒角度等优点。
申请人：南京林业大学
地址：210037 江苏省南京市玄武区龙蟠路159号
国籍：CN
代理机构：北京汇捷知识产权代理事务所(普通合伙)
代理人：邢文月
更多信息请下载全文后查看。
【CN209499326U】一种园林工程栽植装置【专利】
2
CN 209499326 U
说 明 书
1/4 页
一种园林工程栽植装置
技术领域 [0001] 本实用新型涉及园林绿化的技术领域，尤其是涉及一种园林工程栽植装置。
背景技术 [0002] 园林城市是在中国传统园林和现代园林的基础上，紧密结合城市发展，适应城市 需要，顺应当代人的需要，以整个城市辖区为载体，以实现整个城市辖区的园林化和建设国 家园林城市为目的的一种新型园林。城市园林绿化行业伴随城市化率的不断提高而稳步成 长。园林绿化当然少不了绿化苗木的支持。 [0003] 在园林绿化中，花卉盆景是首先要准备的材料之一。现有的花卉盆景栽植装置均 是层状平面或者网状结构的 ，而且大多数上下层间距是固定的不好调节的 ，而对于花卉盆 景来说 ，有些花卉盆景体积较大高度较高 ，因此栽植的时候所需的空间也比 较大 ，但是传统 的栽植装置不能调节空间大小，导致使用非常的麻烦。
A47Gቤተ መጻሕፍቲ ባይዱ7/04(2006 .01)
(10)授权公告号 CN 209499326 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种园林工程栽植装置
( 57 )摘要 本实用新型涉及一种园林工程栽植装置，包
括底座、支撑架、支撑架和用于摆放栽植盆的放 置板，支撑架上竖直设有一根穿过放置板的连接 柱；放置板上固设有内壁与连接柱外壁抵紧的连 接管，连接管上周向分布有多个连通连接管内外 壁的球形通道 ，球形通道内滑动嵌设有第一滚 珠，连接管上设有驱动多个第一滚珠同时抵紧连 接柱外周壁的抵紧组件。操作者滑动相对应的放 置板的位置即可对栽植空间进行调整，当放置板 的位置滑动至合适位置时 ，操作者通过抵紧组件 同时驱动多个第一滚珠抵紧于连接柱的外周壁， 进而锁定了连接管在连接柱上的位置，即锁定了 放置板的位置，操作过程十分方便。

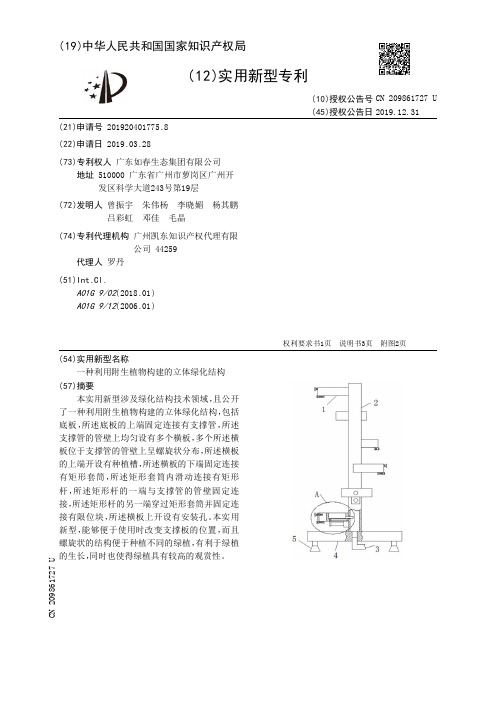

【CN209861727U】一种利用附生植物构建的立体绿化结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920401775.8(22)申请日 2019.03.28(73)专利权人 广东如春生态集团有限公司地址 510000 广东省广州市萝岗区广州开发区科学大道243号第19层(72)发明人 曾振宇 朱伟杨 李晓媚 杨其鹏 吕彩虹 邓佳 毛晶 (74)专利代理机构 广州凯东知识产权代理有限公司 44259代理人 罗丹(51)Int.Cl.A01G 9/02(2018.01)A01G 9/12(2006.01)(54)实用新型名称一种利用附生植物构建的立体绿化结构(57)摘要本实用新型涉及绿化结构技术领域，且公开了一种利用附生植物构建的立体绿化结构，包括底板，所述底板的上端固定连接有支撑管，所述支撑管的管壁上均匀设有多个横板，多个所述横板位于支撑管的管壁上呈螺旋状分布，所述横板的上端开设有种植槽，所述横板的下端固定连接有矩形套筒，所述矩形套筒内滑动连接有矩形杆，所述矩形杆的一端与支撑管的管壁固定连接，所述矩形杆的另一端穿过矩形套筒并固定连接有限位块，所述横板上开设有安装孔。
本实用新型，能够便于使用时改变支撑板的位置，而且螺旋状的结构便于种植不同的绿植，有利于绿植的生长，同时也使得绿植具有较高的观赏性。
权利要求书1页 说明书3页 附图2页CN 209861727 U 2019.12.31C N 209861727U权 利 要 求 书1/1页CN 209861727 U1.一种利用附生植物构建的立体绿化结构，包括底板(4)，其特征在于，所述底板(4)的上端固定连接有支撑管(2)，所述支撑管(2)的管壁上均匀设有多个横板(1)，多个所述横板(1)位于支撑管(2)的管壁上呈螺旋状分布，所述横板(1)的上端开设有种植槽(8)，所述横板(1)的下端固定连接有矩形套筒(10)，所述矩形套筒(10)内滑动连接有矩形杆(12)，所述矩形杆(12)的一端与支撑管(2)的管壁固定连接，所述矩形杆(12)的另一端穿过矩形套筒(10)并固定连接有限位块(13)，所述横板(1)上开设有安装孔(7)。
【CN209693624U】一种园林植物成活保水装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920410230.3(22)申请日 2019.03.28(73)专利权人 广州桃园景观工程有限公司地址 510000 广东省广州市越秀区环市东路472号粤海大厦20楼(72)发明人 黄惠珊 (74)专利代理机构 广州海心联合专利代理事务所(普通合伙) 44295代理人 王洪娟(51)Int.Cl.A01G 13/02(2006.01)A01G 7/06(2006.01)(54)实用新型名称一种园林植物成活保水装置(57)摘要本实用新型公开了一种园林植物成活保水装置，涉及园林植物栽培技术领域。
为解决现有技术中的植物保水成活装置安装效率低下的问题。
本实用新型包括软质保湿层，所述的软质保湿层上设有若干个透气孔；所述的软质保湿层的一侧边缘上连接设有若干骨架；所述的骨架包括两节，分别为第一骨架和第二骨架，所述的第一骨架的一端与软质保湿层的边缘铰接，另一端与第二骨架的其中一端铰接，所述的第二骨架的另一端为自由端；在所述的骨架上铺设有与骨架固定连接且可折叠的遮阴层。
本实用新型能应用于园林植物保水过程，具有安装效率高，操作方便，有效实现遮阴保水的优点。
适用于大批量的植物保水过程。
权利要求书1页 说明书4页 附图2页CN 209693624 U 2019.11.29C N 209693624U权 利 要 求 书1/1页CN 209693624 U1.一种园林植物成活保水装置，包括软质保湿层(1)，所述的软质保湿层(1)上设有若干个透气孔；其特征在于，所述的软质保湿层(1)的一侧边缘上连接设有若干骨架(2)；所述的骨架(2)包括两节，分别为第一骨架(21)和第二骨架(22)，所述的第一骨架(21)的一端与软质保湿层(1)的边缘铰接，另一端与第二骨架(22)的其中一端铰接，所述的第二骨架(22)的另一端为自由端；在所述的骨架(2)上铺设有与骨架(2)固定连接且可折叠的遮阴层(3)。
【CN209958834U】生态校园装配式景观装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920401829.0(22)申请日 2019.03.27(73)专利权人 内蒙古工业大学地址 010051 内蒙古自治区呼和浩特市新城区爱民街49号(72)发明人 王佳倍 刘玮 崔阳阳 贾世珂 张紫然 王小雨 (74)专利代理机构 北京冠榆知识产权代理事务所(特殊普通合伙) 11666代理人 朱亚琦 赵慧(51)Int.Cl.E04H 1/12(2006.01)(54)实用新型名称生态校园装配式景观装置(57)摘要本实用新型公开一种生态校园装配式景观装置，包括安装架、墙板和网格状阳光遮蔽板，所述网格状阳光遮蔽板包括竖向网格状阳光遮蔽板和横向网格状阳光遮蔽板，所述墙板、所述竖向网格状阳光遮蔽板和所述横向网格状阳光遮蔽板分别安装在所述安装架上，所述竖向网格状阳光遮蔽板和所述横向网格状阳光遮蔽板分别位于所述墙板的上方；由所述墙板构成的墙体上设有用于人员进出所述墙体围成的空间的通道；所述墙板包括大于或等于1根竹竿。
本实用新型利用轻质墙板和安装架构造而成，整体重量较小，便于进行拆迁和安装，同时还可以减少拆迁过程中的资源浪费以及建筑垃圾的产生。
权利要求书1页 说明书3页 附图3页CN 209958834 U 2020.01.17C N 209958834U权 利 要 求 书1/1页CN 209958834 U1.生态校园装配式景观装置，其特征在于，包括安装架(1)、墙板(4)和网格状阳光遮蔽板，所述网格状阳光遮蔽板包括竖向网格状阳光遮蔽板(2)和横向网格状阳光遮蔽板(3)，所述墙板(4)、所述竖向网格状阳光遮蔽板(2)和所述横向网格状阳光遮蔽板(3)分别安装在所述安装架(1)上，所述竖向网格状阳光遮蔽板(2)和所述横向网格状阳光遮蔽板(3)分别位于所述墙板(4)的上方；由所述墙板(4)构成的墙体上设有用于人员进出所述墙体围成的空间的通道；所述墙板(4)包括大于或等于1根竹竿。
一种用于风景园林的景观装置[实用新型专利]
![一种用于风景园林的景观装置[实用新型专利]](https://img.taocdn.com/s3/m/57bc5a3c3186bceb18e8bb61.png)
专利名称：一种用于风景园林的景观装置专利类型：实用新型专利
发明人：余学丹
申请号：CN201921606148.4
申请日：20190925
公开号：CN210970506U
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于风景园林的景观装置，人造观赏树由上部主体和下部主体两部分组成，所述下部主体的下端设置有地埋固定块，该用于风景园林的景观装置通过地埋固定块与地面固定连接，所述上部主体上设置有多个装饰装置，增加了该用于风景园林的景观装置的观赏性，所述下部主体内还设置有供能装置，还包括能量回收装置，通过设置能量回收装置，将光能转化为电能，节约了资源，所述下部主体内设置有消防装置，可以通过该消防装置进行灭火作业，增加了该用于风景园林的景观装置的实用性，通过设置驱蚊装置，驱蚊装置发出的光源为一种蚊虫厌恶的特殊光源材料，使得人们在该用于风景园林的景观装置下乘凉的时候免受蚊虫的骚扰。
申请人：福建农林大学
地址：350007 福建省福州市仓山区上下店路15号
国籍：CN
代理机构：北京专赢专利代理有限公司
代理人：李斌
更多信息请下载全文后查看。
【CN209732086U】一种用于乔木树干的立体绿化栽植装置【专利】
代理人 关家强
(51)Int .Cl . A01G 9/02(2018 .01) A01G 27/04(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209732086 U (45)授权公告日 2019.12.06
ห้องสมุดไป่ตู้
( 54 )实用新型名称 一种用于乔木树干的立体绿化栽植装置
( 57 )摘要 本实 用新型公 开了一 种 用于乔木树干的 立
体绿化栽植装置，包括：种植单元、固定单元和引 水单元 ；种植单元包括 种植网框 、吸水毯 和种植 基 质 ，种植网 框设置为中空的 网 状结构 ，种植网 框的内壁上设置有吸水毯；种植网框内设置有种 植基 质 ；固 定单元包括固 定绳 ，固 定绳穿过 种植 网框设置在树干上，种植网框通过固定绳固定连 接在树干上 ；引水单元包括拦水环 、吸水绳和引 水线 ，拦水环和吸水绳设置在树干上 ；引水线的 一端连接在吸水绳上，引水线的另一端伸入种植 基质内。通过上述方式 ，本实用新型能够利用现 有的乔木树干作为支撑载体，不仅拓展了立体绿 化面积，减少占 用面积，而且使得现有的乔木树 干更加美观，具有一定的观赏与生态效果。
5 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述种 植基质的材质包括腐殖质、壤土和沙土。
6 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述拦 水环和吸水绳间隔设置在树干上，所述拦水环的竖截面的直径小于所述吸水绳的竖截面的 直径。
7 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述拦 水环的内壁上设置有凹槽，所述吸水绳设置在所述拦水环的凹槽内。
【CN209721716U】一种便于水下植物附着的生态修复装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920478347.5(22)申请日 2019.04.10(73)专利权人 安徽净邦生态环境科技有限公司地址 230088 安徽省合肥市高新区天智路7号1幢108室(72)发明人 高伟 孙博士 崔康平 (74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 邓黎(51)Int.Cl.C02F 3/32(2006.01)(54)实用新型名称一种便于水下植物附着的生态修复装置(57)摘要本实用新型公开了一种便于水下植物附着的生态修复装置，包括第一筒体、第二筒体，所述第一筒体中部设有空槽，空槽下部设有种植土，底部设有铁丝网，第一架体的两侧下部设有椎体，上部设有固定槽，固定槽的外侧设有固定钮，所述第二筒体中部为通槽，第二筒体中部设有固定轴，固定轴通过周围设置的矩形板固定在第二筒体的侧壁上，所述固定轴上部设有固定柱，所述固定柱底部旋接有转盘，所述转盘的四周设有若干长板；所述第二筒体的外围下部设有与固定槽匹配的伸缩杆；本实用新型解决了大部分沉水植物只能应用在静水或缓水的河流中进行生态修复的问题。
权利要求书1页 说明书3页 附图2页CN 209721716 U 2019.12.03C N 209721716U权 利 要 求 书1/1页CN 209721716 U1.一种便于水下植物附着的生态修复装置，包括第一筒体(1)、第二筒体(2)，其特征在于：所述第一筒体(1)中部设有空槽，空槽下部设有种植土(11)，底部设有铁丝网(12)，第一架体(1)的两侧下部设有椎体(13)，上部设有固定槽，固定槽的外侧设有固定钮(14)，所述第二筒体(2)中部为通槽，第二筒体(2)中部设有固定轴(21)，固定轴(21)通过周围设置的矩形板(22)固定在第二筒体(2)的侧壁上，所述固定轴(21)上部设有固定柱(23)，所述固定柱(23)底部旋接有转盘(24)，所述转盘(24)的四周设有若干长板(25)；所述第二筒体(2)的外围下部设有与固定槽匹配的伸缩杆(26)。
一种组合式植物种植装置[发明专利]
专利名称：一种组合式植物种植装置专利类型：发明专利
发明人：金建华
申请号：CN201610138976.4
申请日：20160313
公开号：CN105613091A
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本发明公开了一种组合式植物种植装置，其为多个外盆左右排列依次连接而成，所述的外盆的两侧壁上设置有贯穿侧壁的侧孔，所述的相邻的两个侧孔之间相互对齐，且通过一连接件相互连接，所述的连接件包括两个连接部和一个密封环，所述的连接部包括筒状部、位于筒状部的一端部向外延伸形成环形边、位于筒状部的另一端的至少两个弹片，所述的至少两个弹片分别连接于筒状部端部的边缘上，所述的筒状部内形成贯穿一端部到另一端部的通孔，所述的两个连接部相互插接且设置在上述的侧孔上，所述的密封环套设在所述的两个连接部的筒状部上，且将所述的侧孔密封，所述的环形边的外径大于所述的侧孔的直径。
申请人：苏州固特斯电子科技有限公司
地址：215000 江苏省苏州市高新区松花江路255号15幢101室
国籍：CN
更多信息请下载全文后查看。
一种智能生态景观装置[实用新型专利]
专利名称：一种智能生态景观装置专利类型：实用新型专利
发明人：陈祈春,任婧
申请号：CN202020456859.4申请日：20200401
公开号：CN212306304U
公开日：
20210108
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能生态景观装置，涉及生态景观技术领域，包括主体柜，所述主体柜的下端外表面设置有控制装置，所述主体柜的上端外表面设有上顶盖，所述控制装置的下端外表面设置有支架与电箱，所述支架位于电箱的四周。
通过风控装置的设置，风控装置有益于对主体柜的内部进行模拟吹风，通过吹风来模拟自然生态中的环境，也可通过风控装置对主体柜内部达到排气散热的效果，在使用时较为方便，通过加湿装置的设置，加湿装置有益于对主体柜内部进行添加湿度，通过加湿装置可以模拟自然生态中空气还有的湿度，在使用时可使生态景观装置更加真实，更加接近于现实生态，使用的效果相对于传统方式更好。
申请人：信阳农林学院,信阳职业技术学院
地址：464000 河南省信阳市平桥区北环路1号
国籍：CN
代理机构：西安研创天下知识产权代理事务所(普通合伙)
代理人：郭璐
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920348619.X
(22)申请日 2019.03.19
(73)专利权人 南京林业大学
地址 210037 江苏省南京市玄武区159号
(72)发明人 唐文韬 郭莉缘 张磊 孟李想
郑丽丽
(74)专利代理机构 北京成实知识产权代理有限
公司 11724
代理人 张焱
(51)Int.Cl.
A01G 9/02(2018.01)
A01G 27/00(2006.01)
A01G 27/06(2006.01)
(54)实用新型名称
一种基于人工与自然生态结合的景观植物
组合装置
(57)摘要
本实用新型提供一种基于人工与自然生态
结合的景观植物组合装置，包括藤类植物种植
盆，环形喷头和观景行廊；所述观赏水池呈环形
池体结构设计，且观赏水池预挖于地面之下；所
述观景平台通过底部的平台支撑柱支撑安装于
观赏水池的内侧，且观景平台的外径离观赏水池
的池边为两米左右；所述观景平台通过桥体结构
与观赏水池的池边相连接。
该基于人工与自然生
态结合的景观植物组合装置设有的藤类爬行架
呈弧形笼式架体结构设计，且藤类爬行架的顶侧
支撑固定于环形喷头底侧，该结构设计有利于辅
助喷头支撑管道对环形喷头和降水喷头进行支
撑，并且藤类爬行架的笼式结构设计更加有利于
藤类植物的攀爬，从而有效增加该观景装置的观
赏性能。
权利要求书1页 说明书4页 附图4页CN 209710833 U 2019.12.03
C N 209710833
U
权 利 要 求 书1/1页CN 209710833 U
1.一种基于人工与自然生态结合的景观植物组合装置，其特征在于：该基于人工与自然生态结合的景观植物组合装置包括观赏水池(1)，藤类植物种植盆(2)，射灯固定架(3)，射灯(4)，藤类爬行架(5)，环形喷头(6)，降水喷头(7)，喷头支撑管道(8)，观景平台(9)，桥体结构(10)，观景行廊(11)，植物种植槽(12)，平台支撑柱(13)，吸水棉绳(14)和水泵机组(15)；所述观赏水池(1)呈环形池体结构设计，且观赏水池(1)预挖于地面之下；所述观景平台(9)通过底部的平台支撑柱(13)支撑安装于观赏水池(1)的内侧，且观景平台(9)的外径离观赏水池(1)的池边为两米左右；所述观景平台(9)通过桥体结构(10)与观赏水池(1)的池边相连接；所述观景平台(9)的上侧环形阵列设置有六处观景行廊(11)结构；所述观景行廊(11)之间的空地上均设置有植物种植槽(12)；所述观赏水池(1)的中心位置上固定设置有喷头支撑管道(8)；所述喷头支撑管道(8)的顶侧设置有多处降水喷头(7)；所述降水喷头(7)的外围环形设置有一圈环形喷头(6)结构；所述喷头支撑管道(8)的底端位置处还设置有水泵机组(15)，且水泵机组(15)均与环形喷头(6)和降水喷头(7)管道相连通；所述观赏水池(1)的外围还环形设置有六处藤类植物种植盆(2)结构，且藤类植物种植盆(2)内侧均固定设置有藤类爬行架(5)结构。
2.根据权利要求1所述的基于人工与自然生态结合的景观植物组合装置，其特征在于：所述藤类爬行架(5)呈弧形笼式架体结构设计，且藤类爬行架(5)的顶侧支撑固定于环形喷头(6)底侧。
3.根据权利要求1所述的基于人工与自然生态结合的景观植物组合装置，其特征在于：所述射灯固定架(3)呈环形固定安装于桥体结构(10)的底侧位置处，且射灯固定架(3)的顶侧等距安装有射灯(4)结构，并且射灯(4)的安装位置与顶侧环形喷头(6)的位置相对应。
4.根据权利要求1所述的基于人工与自然生态结合的景观植物组合装置，其特征在于：所述植物种植槽(12)的底部设置有多处吸水棉绳(14)，且吸水棉绳(14)的底端均沉入池底。
5.根据权利要求1所述的基于人工与自然生态结合的景观植物组合装置，其特征在于：所述降水喷头(7)设置为十二组，且降水喷头(7)位于观景平台(9)的顶部，并且降水喷头(7)与观景平台(9)的高度落差为十米左右。
2。
