单片机工作原理
单片机的工作原理与应用
单片机的工作原理与应用单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入输出接口和时钟等基本功能的微型计算机系统。
它由微处理器、存储器、输入输出（I/O）端口、计时/计数器等部件组成。
单片机广泛用于电子产品中，如家电、车载设备、工业自动化、医疗设备等领域。
本文将详细介绍单片机的工作原理以及应用领域。
一、单片机的工作原理1.1 微处理器核心单片机的微处理器核心通常采用ARM、MCS-51等架构。
微处理器核心是单片机最重要的部分，负责解析和执行程序指令。
它包含算术逻辑单元（ALU）、寄存器以及总线接口等重要模块，能够对数据进行运算和逻辑操作。
1.2 存储器单片机内部集成了不同类型的存储器，包括程序存储器（ROM或Flash）和数据存储器（RAM）。
程序存储器用于存放程序指令，数据存储器用于存放程序执行过程中的临时数据。
存储器的容量决定了单片机能够存储的程序和数据量的大小。
1.3 输入输出接口单片机通过输入输出接口实现与外部设备的数据交互。
输入接口用于接收外部设备的信号输入，而输出接口用于向外部设备输出数据。
常见的输入输出接口包括GPIO（通用输入输出口）、串口、模拟/数字转换器（ADC/DAC）等。
1.4 时钟单片机需要一个准确的时钟信号来同步其工作。
时钟信号可以是外部引脚接入的晶振，也可以是内部产生的振荡电路。
时钟信号的频率决定了单片机的工作速度，一般以MHz为单位。
二、单片机的应用领域2.1 家电单片机在家电领域有着广泛的应用。
例如空调、洗衣机、电视等家电产品经常使用单片机作为控制器，实现功能的调控和智能化操作。
2.2 车载设备单片机在车载设备中发挥着重要作用。
汽车电子控制单元（ECU）就是由单片机实现的，它可以监测和控制车辆的各种系统，如发动机控制、制动系统等，提高了车辆的性能和安全性。
2.3 工业自动化工业自动化是单片机的另一大应用领域。
单片机通过与传感器、执行器等设备的配合，实现工业生产中的自动控制、数据采集和处理等功能。

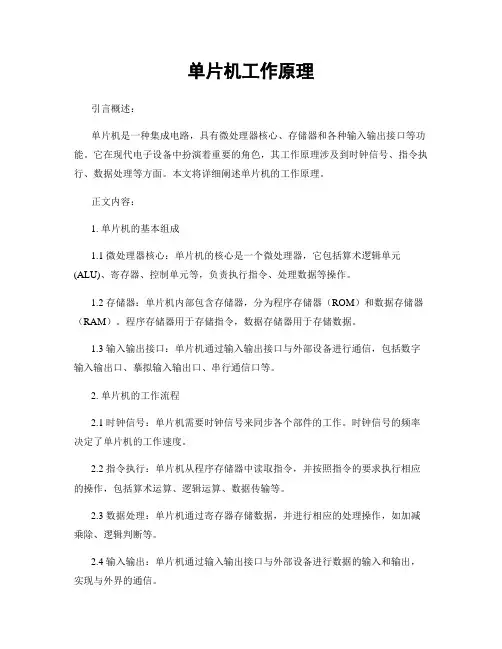

单片机工作原理
单片机工作原理引言概述：单片机是一种集成电路，具有微处理器核心、存储器和各种输入输出接口等功能。
它在现代电子设备中扮演着重要的角色，其工作原理涉及到时钟信号、指令执行、数据处理等方面。
本文将详细阐述单片机的工作原理。
正文内容：1. 单片机的基本组成1.1 微处理器核心：单片机的核心是一个微处理器，它包括算术逻辑单元(ALU)、寄存器、控制单元等，负责执行指令、处理数据等操作。
1.2 存储器：单片机内部包含存储器，分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器用于存储指令，数据存储器用于存储数据。
1.3 输入输出接口：单片机通过输入输出接口与外部设备进行通信，包括数字输入输出口、摹拟输入输出口、串行通信口等。
2. 单片机的工作流程2.1 时钟信号：单片机需要时钟信号来同步各个部件的工作。
时钟信号的频率决定了单片机的工作速度。
2.2 指令执行：单片机从程序存储器中读取指令，并按照指令的要求执行相应的操作，包括算术运算、逻辑运算、数据传输等。
2.3 数据处理：单片机通过寄存器存储数据，并进行相应的处理操作，如加减乘除、逻辑判断等。
2.4 输入输出：单片机通过输入输出接口与外部设备进行数据的输入和输出，实现与外界的通信。
3. 单片机的工作模式3.1 单片机可以处于运行模式和停机模式。
在运行模式下，单片机正常工作，执行指令；在停机模式下，单片机暂停工作，节省能量。
3.2 单片机还可以处于睡眠模式和待机模式。
在睡眠模式下，单片机暂停工作，但可通过外部中断唤醒；在待机模式下，单片机暂停工作，但继续监测外部中断。
4. 单片机的应用领域4.1 家电控制：单片机广泛应用于家电控制领域，如空调、洗衣机、电视等，实现各种功能和控制操作。
4.2 工业自动化：单片机在工业自动化领域中起到重要作用，如生产线控制、机器人控制等，提高生产效率和自动化水平。
4.3 仪器仪表：单片机用于各种仪器仪表的控制和数据处理，如温度计、电压表、频谱分析仪等。

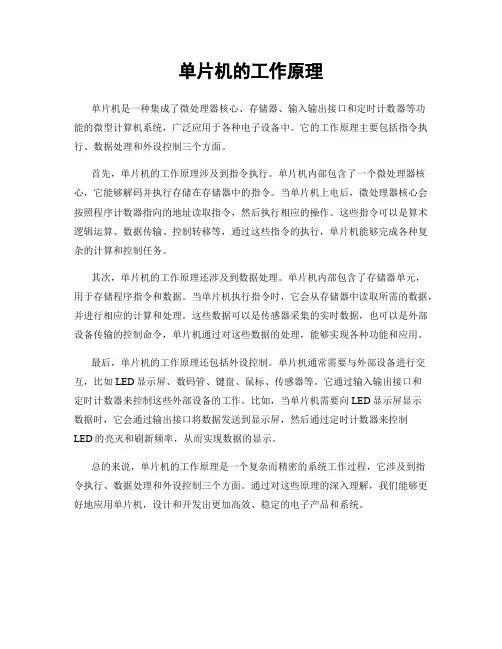

单片机的工作原理
单片机的工作原理
单片机是一种集成了微处理器核心、存储器、输入输出接口和定时计数器等功
能的微型计算机系统，广泛应用于各种电子设备中。
它的工作原理主要包括指令执行、数据处理和外设控制三个方面。
首先，单片机的工作原理涉及到指令执行。
单片机内部包含了一个微处理器核心，它能够解码并执行存储在存储器中的指令。
当单片机上电后，微处理器核心会按照程序计数器指向的地址读取指令，然后执行相应的操作。
这些指令可以是算术逻辑运算、数据传输、控制转移等，通过这些指令的执行，单片机能够完成各种复杂的计算和控制任务。
其次，单片机的工作原理还涉及到数据处理。
单片机内部包含了存储器单元，
用于存储程序指令和数据。
当单片机执行指令时，它会从存储器中读取所需的数据，并进行相应的计算和处理。
这些数据可以是传感器采集的实时数据，也可以是外部设备传输的控制命令，单片机通过对这些数据的处理，能够实现各种功能和应用。
最后，单片机的工作原理还包括外设控制。
单片机通常需要与外部设备进行交互，比如LED显示屏、数码管、键盘、鼠标、传感器等。
它通过输入输出接口和
定时计数器来控制这些外部设备的工作。
比如，当单片机需要向LED显示屏显示
数据时，它会通过输出接口将数据发送到显示屏，然后通过定时计数器来控制
LED的亮灭和刷新频率，从而实现数据的显示。
总的来说，单片机的工作原理是一个复杂而精密的系统工作过程，它涉及到指
令执行、数据处理和外设控制三个方面。
通过对这些原理的深入理解，我们能够更好地应用单片机，设计和开发出更加高效、稳定的电子产品和系统。
单片机工作原理
单片机工作原理单片机（Microcontroller）是一种集成为了微处理器核心、存储器和各种输入输出接口的集成电路。
它广泛应用于各种电子设备中，如家电、汽车电子、通信设备等。
单片机的工作原理是通过执行存储在其内部存储器中的程序来实现各种功能。
单片机的工作原理可以分为以下几个方面：1. 微处理器核心：单片机的核心是一颗微处理器，它包含了运算器、控制器和寄存器等功能模块。
微处理器核心负责执行存储在内部存储器中的指令，进行数据的运算和控制。
2. 存储器：单片机内部包含了多种类型的存储器，如程序存储器（ROM）、数据存储器（RAM）和非易失性存储器（EEPROM）。
程序存储器用于存储程序代码，数据存储器用于存储数据，非易失性存储器用于存储一些需要长期保存的数据。
3. 输入输出接口：单片机通常具有多个输入输出接口，用于与外部设备进行数据交换。
输入接口可以接收来自外部传感器或者其他设备的信号，输出接口可以控制外部设备的工作状态。
4. 时钟系统：单片机需要一个稳定的时钟信号来同步各个模块的工作。
时钟系统可以提供一个基准时钟信号，使单片机能够按照指定的频率进行操作。
5. 中断系统：单片机通常具有中断系统，用于处理紧急事件或者优先级较高的任务。
当发生中断事件时，单片机会即将中断当前的任务，执行相应的中断服务程序。
单片机的工作过程可以简单描述为以下几个步骤：1. 电源供电：单片机通过外部电源供电，确保各个模块正常工作。
2. 程序加载：将程序代码加载到单片机的程序存储器中。
程序可以通过编程器或者其他方式进行加载。
3. 初始化：单片机在上电后会执行一段初始化代码，对各个模块进行初始化设置，确保其正常工作。
4. 执行程序：单片机按照程序存储器中的指令顺序执行程序代码。
指令可以包括数据处理、控制流程、输入输出等操作。
5. 监控输入输出：单片机会周期性地检测输入接口的状态，并根据需要进行相应的数据处理和输出控制。
6. 响应中断：当发生中断事件时，单片机会即将中断当前任务，执行中断服务程序。
单片机原理及接口技术
单片机原理及接口技术单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出端口和定时器等功能于一体的计算机系统。
它具有成本低廉、体积小巧、功耗低等优点，广泛应用于各个领域。
本文将介绍单片机的原理及接口技术。
一、单片机原理1. 单片机的组成结构单片机通常由CPU、存储器、输入/输出口、定时/计数器、中断系统等组成。
其中，CPU是单片机的核心，负责执行程序指令；存储器用于存储程序和数据；输入/输出口用于与外部设备进行数据交互；定时/计数器用于计时和计数；中断系统可以处理外部事件。
2. 单片机的工作原理单片机工作时，先从存储器中加载程序指令到CPU的指令寄存器中，然后CPU执行指令并根据需要从存储器中读取数据进行计算和操作，最后将结果写回存储器或输出到外部设备。
3. 单片机的编程语言单片机的程序可以使用汇编语言或高级语言编写。
汇编语言是一种低级语言，直接使用机器码进行编程，对硬件的控制更加精细，但编写和调试难度较大。
而高级语言（如C语言）可以将复杂的操作用简单的语句描述，易于编写和阅读，但对硬件的控制相对较弱。
二、单片机的接口技术1. 数字输入/输出接口（GPIO）GPIO是单片机与外部设备进行数字信号交互的通道。
通过配置GPIO的输入或输出状态，可以读取外部设备的状态或者输出控制信号。
GPIO的配置包括引脚的模式、电平状态和中断功能等。
应根据具体需求合理配置GPIO，以实现与外部设备的稳定通信。
2. 模拟输入/输出接口单片机通常具有模数转换器（ADC）和数模转换器（DAC），用于模拟信号的输入和输出。
ADC将模拟信号转换为数字信号，以便单片机进行处理。
而DAC则将数字信号转换为模拟信号，用于驱动模拟设备。
模拟输入/输出接口的配置需要考虑转换精度、采样率和信噪比等因素。
3. 串行通信接口串行通信接口允许单片机与其他设备进行数据交换。
常见的接口包括UART（通用异步收发器）、SPI（串行外设接口）和I2C（串行外设接口），它们具有不同的通信速率和传输协议。
单片机工作原理
单片机工作原理一、引言单片机是一种集成度高、体积小、功耗低的微型计算机系统。
它由中央处理器、存储器、输入输出接口和定时计数器等组成，广泛应用于各种电子设备中。
本文将详细介绍单片机的工作原理。
二、单片机的组成1. 中央处理器（CPU）：单片机的核心部分，负责执行指令和进行数据处理。
2. 存储器：包括程序存储器（ROM）和数据存储器（RAM），用于存储程序和数据。
3. 输入输出接口：用于与外部设备进行数据交互，如键盘、显示屏、传感器等。
4. 定时计数器：用于生成各种定时信号，控制程序的执行时间。
三、单片机的工作原理1. 程序存储器（ROM）中存储了单片机的程序代码，当单片机上电后，程序计数器会从存储器中读取第一条指令，并将其送入指令译码器。
2. 指令译码器将指令进行解码，并将相应的控制信号发送给其他部件，如ALU（算术逻辑单元）、寄存器等。
3. ALU执行指令中的算术和逻辑运算，并将结果存储到寄存器中。
4. 数据存储器（RAM）用于存储程序执行过程中的数据，包括中间结果和变量。
5. 输入输出接口通过与外部设备进行数据交互，实现与外界的通信。
6. 定时计数器产生各种定时信号，用于控制程序的执行时间和时序。
四、单片机的工作流程1. 上电初始化：单片机上电后，会进行一系列的初始化操作，包括设置时钟、初始化寄存器和外设等。
2. 程序执行：单片机按照存储器中的程序代码逐条执行指令，进行算术和逻辑运算，并将结果存储到寄存器或数据存储器中。
3. 输入输出操作：单片机通过输入输出接口与外部设备进行数据交互，实现数据的输入和输出。
4. 中断处理：单片机在执行程序的过程中，可能会遇到中断信号，此时会跳转到相应的中断处理程序进行处理，处理完后再返回到原来的程序。
5. 定时操作：单片机通过定时计数器产生各种定时信号，用于控制程序的执行时间和时序。
五、单片机的应用领域单片机广泛应用于各种电子设备中，如家电、汽车电子、通信设备、工业控制等。
单片机的工作原理是什么？
单片机的工作原理是什么？一、单片机程序执行过程单片机的工作过程实质就是执行程序的过程，也就是我们常说的逐条执行指令的过程。
单片机每执行一条指令均可分为三个阶段：取出指令、分析（译码）指令、执行指令。
大多数8位单片机的取指、译码、执行这三步都是按照串行顺序依次进行的。
32位单片机的这三步也是必不可少的，但是它是采用预取指令的流水线方式操作，并采用精简指令集，每条指令都是单周期指令，所以它允许指令并行操作。
例如再取出第一条指令后，开始对这条指令译码的同时，取出第二条指令；在第一条指令执行时，第二条指令开始译码，然后取出第三条指令，第二条指令同时执行。
如此循环。
从而使CPU在同一时间对不同指令实现不同操作，这样就实现了指令的并行处理，大大加快指令的执行速度。
二、单片机执行指令的三个阶段下面分别说说单片机执行指令的三个阶段。
1、取指令阶段根据程序计数器PC的值，从程序存储器读出当前要执行的指令，并将该指令送到指令寄存器。
2、指令译码阶段取出指令寄存器中的指令操作码进行译码，解析出指令要实现那种操作。
（例如是执行数据传送还是进行数据的加减运算）3、执行指令阶段执行指令规定的操作。
（例如对于带操作数的指令，先取出操作码，再取出操作数，然后按照操作码的类型对操作数进行操作）三、单片机工作过程单片机采用“存储程序”的工作方式，即事先把程序加载到单片机的存储器中，当启动运行后，计算机便自动进行工作。
1、单片机的模型机指令表下表是单片机的模型机指令表，我们以LDA 23这条指令为例，来说明单片机的指令执行过程。
2、执行一条指令的顺序单片机执行程序是一条指令一条指令执行的，执行一条指令的过程可分为两个阶段。
在单片机中，“存储程序”第一条指令的第一个字节一定是操作码。
这样，CPU首先进入取指阶段，从存储器中取出指令，并通过CPU译码后，转入执行指令阶段，在这期间，CPU执行指令指定的操作。
取指阶段是由一系列相同的操作组成的，因此，取指阶段的时间总是相同的。
单片机工作原理及原理图解析
单片机工作原理及原理图解析概述单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出（I/O）端口和其他功能模块的集成电路芯片，用于控制各种设备和系统。
单片机广泛应用于工业控制、家电、汽车电子、医疗设备等领域。
本文将详细介绍单片机的工作原理和原理图解析。
一、单片机的工作原理单片机的工作原理可以分为三个主要方面：中央处理器（CPU）的功能、存储器的功能和输入/输出（I/O）端口的功能。
1. 中央处理器（CPU）中央处理器是单片机最核心的部分，它通过执行指令来控制整个系统。
它由运算器、控制器和时钟电路组成。
运算器负责执行各种算术和逻辑运算，控制器根据存储器中的指令来控制运算器的工作，时钟电路提供统一的时序信号。
2. 存储器存储器用于存储程序和数据。
一般来说，单片机的存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器用于存储程序，通常是只读存储器，即一旦写入程序后就不可更改。
数据存储器用于存储数据，它可以读写，并提供临时存储空间。
3. 输入/输出（I/O）端口单片机通过输入/输出端口与外部设备进行信息的输入和输出。
输入端口接收外部设备的信号，输出端口发送单片机处理后的信号。
例如，当单片机用于控制电机时，输入端口接收传感器的信号，输出端口控制电机的状态。
二、单片机的原理图解析单片机的原理图包含了各种功能模块的连接关系，例如电源、晶振、I/O端口等。
以下是对常见的单片机原理图中各模块的解析。
1. 电源电路电源电路主要提供各模块所需的稳定电压和电流。
常见的电源电路包括稳压二极管（如7805）、电容滤波器和电位器调节电路，用于提供稳定的电源。
2. 晶振电路晶振电路提供单片机的时钟信号，以驱动单片机的运算和控制。
常见的晶振电路包括晶振、电容和电阻。
晶振的频率决定了单片机的工作速度。
3. I/O端口I/O端口连接单片机与外部设备，实现信息的输入和输出。
它一般包括多个引脚，每个引脚可以配置为输入或输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机工作原理
一、概述
单片机（Microcontroller）是一种集成为了微处理器核心、存储器和各种输入
输出接口的集成电路芯片。
它广泛应用于各种电子设备中，如家用电器、汽车电子、工业控制等领域。
本文将详细介绍单片机的工作原理。
二、单片机组成
1. 微处理器核心：单片机的核心部份是一个微处理器，它负责执行各种指令和
运算操作。
常见的单片机微处理器有Intel的8051系列、PIC系列、ARM系列等。
2. 存储器：单片机内部包含了多种类型的存储器，包括程序存储器（用于存储
程序代码）、数据存储器（用于存储变量和运算结果）以及特殊功能寄存器（用于控制和配置单片机的各种功能）。
3. 输入输出接口：单片机通过输入输出接口与外部设备进行通信。
输入接口可
以接收外部传感器、按键等信号，输出接口可以控制各种执行器、显示器等设备。
三、单片机工作原理
1. 程序存储器加载：当单片机上电或者复位时，程序存储器中的程序代码会被
加载到微处理器的指令寄存器中。
指令寄存器会按照程序中的指令顺序逐个读取指令。
2. 指令执行：指令寄存器中的指令会被微处理器解码并执行。
不同的指令会触
发不同的操作，如运算、逻辑判断、数据传输等。
3. 数据存储器操作：在执行指令的过程中，微处理器会读取、写入数据存储器
中的数据。
这些数据可以是程序中定义的变量，也可以是外部设备传输过来的数据。
4. 输入输出控制：单片机通过输入输出接口与外部设备进行通信。
输入接口可
以接收外部传感器的信号，并将其转换为数字信号供微处理器处理。
输出接口可以控制外部设备的状态，如打开继电器、点亮LED等。
5. 中断处理：单片机可以通过中断机制实现对外部事件的响应。
当外部事件发
生时，单片机会暂停当前的程序执行，转而执行中断服务程序。
中断可以提高系统的实时性和响应能力。
6. 时钟系统：单片机内部有一个时钟系统，用于提供微处理器和其他部件的时
序控制。
时钟信号的频率决定了单片机的工作速度。
四、实例应用
单片机的工作原理可以通过以下实例应用进一步理解：
假设有一个温度控制系统，其中包含一个温度传感器、一个加热器和一个单片
机控制器。
温度传感器用于检测当前温度，单片机控制器根据温度变化决定是否打开加热器。
1. 初始化：单片机上电时，程序存储器中的初始化代码被加载到指令寄存器中。
单片机控制器初始化各个输入输出接口，并设置时钟系统的频率。
2. 读取温度：单片机控制器通过输入接口读取温度传感器的信号，并将其转换
为数字信号。
3. 温度判断：单片机控制器根据读取到的温度值，判断当前温度是否超过设定
的阈值。
如果超过阈值，则执行下一步操作；否则继续读取温度。
4. 控制加热器：如果温度超过阈值，单片机控制器通过输出接口控制加热器的
状态。
如果加热器已经打开，则保持状态不变；如果加热器未打开，则打开加热器。
5. 循环操作：单片机控制器会循环执行上述步骤，以实时监测温度并控制加热
器的状态。
通过上述实例应用，可以看出单片机通过读取输入信号、执行指令、控制输出
信号等步骤实现了对温度的实时监测和控制。
总结：
单片机是一种集成电路芯片，内部包含微处理器核心、存储器和输入输出接口。
单片机的工作原理包括程序存储器加载、指令执行、数据存储器操作、输入输出控制、中断处理和时钟系统等。
通过实例应用可以更好地理解单片机的工作原理。
单片机在各种电子设备中发挥着重要的作用，为我们的生活和工作带来了便利。
