压力管道检测之单线图绘制方法

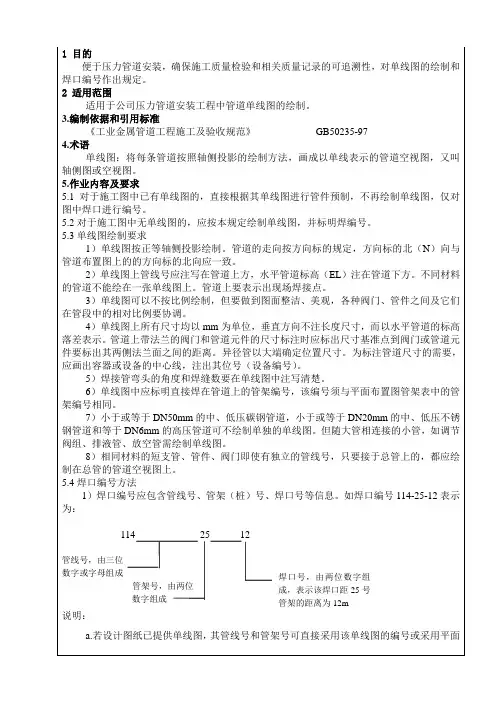

压力管道单线图绘制规定

5.6单线图应按《机械制图标准》零件图图样设置标题栏。并应有绘图、审核、批准人签名和日期。
附加说明：
本标准由工程部归口管理
编写：
审核：
批准：
b.管架号和焊口号位数小于10时，可在该数前置0表示，管架号应按介质流向从设备出口开始顺序编排。
c.焊口至管架的距离一律以该管道介质流向为准。
2）焊口编号确定后，则该工程施工所有相关质量记录都始终采用同一编号，便于质量追踪。如施焊记录、焊缝检查记录、无损检测记录或其它质量检验记录等。
5.5单线图由项目部技术员（工艺责任人员）绘制，焊口编号由质检员根据实际施焊情况在单线图上注出，交项目总工程师审批后下发相关部门。
1 目的
便于压力管道安装，确保施工质量检验和相关质量记录的可追溯性，对单线图的绘制和焊口编号作出规定。
2 适用范围
适用于公司压力管道安装工程中管道单线图的绘制。
3.编制依据和引用标准
《工业金属管道工程施工及验收规范》GB50235-97
4.术语
单线图：将每条管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图，又叫轴侧图或空视图。
2）单线图上管线号应注写在管道上方，水平管道标高（EL）注在管道下方。不同材料的管道不能绘在一张单线图上。管道上要表示出现场焊接点。
3）单线图可以不按比例绘制，但要做到图面整洁、美观，各种阀门、管件之间及它们在管段中的相对比例要协调。
4）单线图上所有尺寸均以mm为单位，垂直方向不注长度尺寸，而以水平管道的标高落差表示。管道上带法兰的阀门和管道元件的尺寸标注时应标出尺寸基准点到阀门或管道元件要标出其两侧法兰面之间的距离。异径管以大端确定位置尺寸。为标注管道尺寸的需要，应画出容器或设备的中心线，注出其位号（设备编号）。

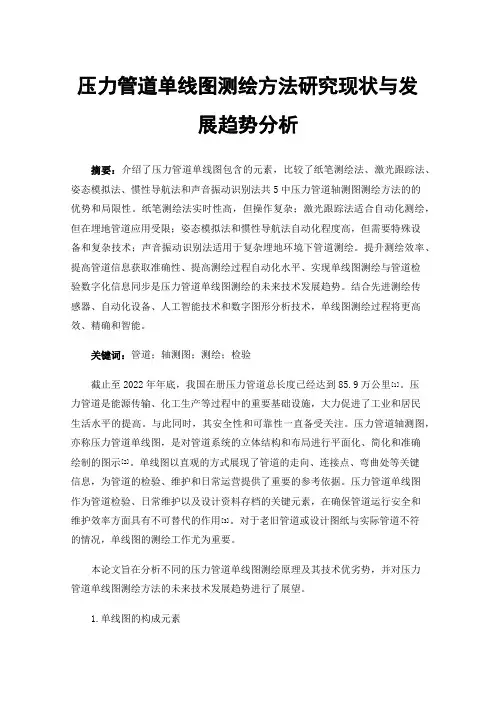

压力管道单线图测绘方法研究现状与发展趋势分析

压力管道单线图测绘方法研究现状与发展趋势分析摘要：介绍了压力管道单线图包含的元素，比较了纸笔测绘法、激光跟踪法、姿态模拟法、惯性导航法和声音振动识别法共5中压力管道轴测图测绘方法的的优势和局限性。

纸笔测绘法实时性高，但操作复杂；激光跟踪法适合自动化测绘，但在埋地管道应用受限；姿态模拟法和惯性导航法自动化程度高，但需要特殊设备和复杂技术；声音振动识别法适用于复杂埋地环境下管道测绘。

提升测绘效率、提高管道信息获取准确性、提高测绘过程自动化水平、实现单线图测绘与管道检验数字化信息同步是压力管道单线图测绘的未来技术发展趋势。

结合先进测绘传感器、自动化设备、人工智能技术和数字图形分析技术，单线图测绘过程将更高效、精确和智能。

关键词：管道；轴测图；测绘；检验截止至2022年年底，我国在册压力管道总长度已经达到85.9万公里[1]。

压力管道是能源传输、化工生产等过程中的重要基础设施，大力促进了工业和居民生活水平的提高。

与此同时，其安全性和可靠性一直备受关注。

压力管道轴测图，亦称压力管道单线图，是对管道系统的立体结构和布局进行平面化、简化和准确绘制的图示[2]。

单线图以直观的方式展现了管道的走向、连接点、弯曲处等关键信息，为管道的检验、维护和日常运营提供了重要的参考依据。

压力管道单线图作为管道检验、日常维护以及设计资料存档的关键元素，在确保管道运行安全和维护效率方面具有不可替代的作用[3]。

对于老旧管道或设计图纸与实际管道不符的情况，单线图的测绘工作尤为重要。

本论文旨在分析不同的压力管道单线图测绘原理及其技术优劣势，并对压力管道单线图测绘方法的未来技术发展趋势进行了展望。

1.单线图的构成元素面向检验过程的工业管道单线图和长输管道（如长输燃气管道、长输石化管道等）单线图在绘图元素信息上存在一些相似性，也有一些差异。

共同的绘图元素包括管道路径、尺寸、连接点、管件（直管、异径管、弯头、三通，等）、阀门、安全附件（例如压力表、安全阀，等）等。

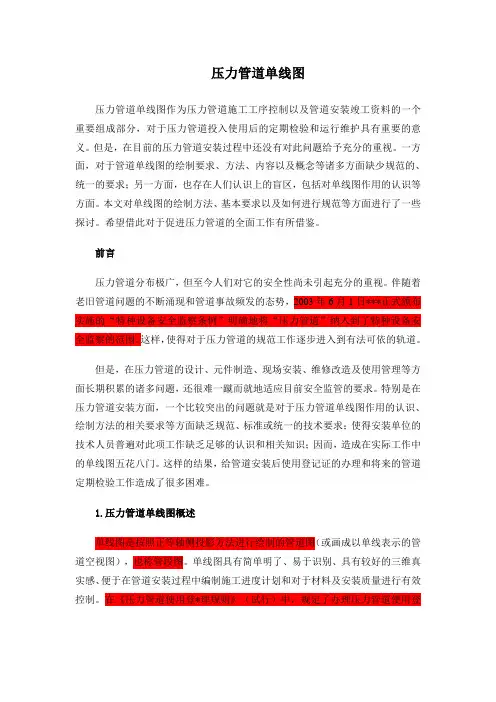

压力管道单线图绘制

压力管道单线图压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。

但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。

一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。

本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。

希望借此对于促进压力管道的全面工作有所借鉴。

前言压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。

伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。

这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。

但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。

特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。

这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。

单线图主要应包括三部分内容：图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置；工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明；材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

压力管道单线图

编制：项目工艺责任人
日期
项目检验责任人
日期
压力管道单线图
序号
焊口编号
探伤方法
结果
备注
共页第页
施工单位
编制：项目工艺责任人
日期
项目检验责任人
日期
压力管道单线图绘制说明
工程名称
管线编号
管道类、级别
设计压力
介质
设计温度
管线材质
管道规格
设计探伤要求
执行标准
合格级别
本管线总计焊口数
应探伤焊口数
比例
实际探伤焊口数
比例
单线图绘制说明：
（1）焊口编号遵循以下规定：
□
—
□
（G）Leabharlann 固定口焊缝编号焊工代号或机组编号
（2）焊缝返修、扩探、热处理及硬度试验情况均记录在备注栏内。

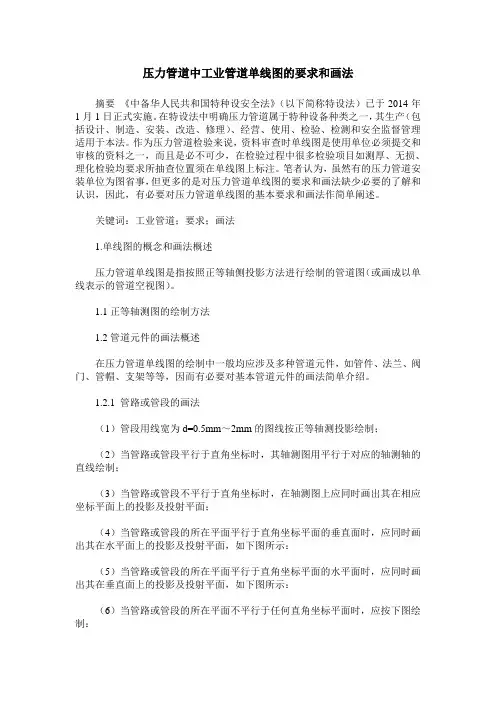

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法摘要《中备华人民共和国特种设安全法》（以下简称特设法）已于2014年1月1日正式实施。

在特设法中明确压力管道属于特种设备种类之一，其生产（包括设计、制造、安装、改造、修理）、经营、使用、检验、检测和安全监督管理适用于本法。

作为压力管道检验来说，资料审查时单线图是使用单位必须提交和审核的资料之一，而且是必不可少，在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。

笔者认为，虽然有的压力管道安装单位为图省事，但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识，因此，有必要对压力管道单线图的基本要求和画法作简单阐述。

关键词：工业管道；要求；画法1.单线图的概念和画法概述压力管道单线图是指按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图）。

1.1正等轴测图的绘制方法1.2管道元件的画法概述在压力管道单线图的绘制中一般均应涉及多种管道元件，如管件、法兰、阀门、管帽、支架等等，因而有必要对基本管道元件的画法简单介绍。

1.2.1 管路或管段的画法（1）管段用线宽为d=0.5mm～2mm的图线按正等轴测投影绘制；（2）当管路或管段平行于直角坐标时，其轴测图用平行于对应的轴测轴的直线绘制；（3）当管路或管段不平行于直角坐标时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面；（4）当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及投射平面，如下图所示：（5）当管路或管段的所在平面平行于直角坐标平面的水平面时，应同时画出其在垂直面上的投影及投射平面，如下图所示：（6）当管路或管段的所在平面不平行于任何直角坐标平面时，应按下图绘制：（7）管路或管段有投射平面一般用直角三角形表示。

当用三角形表示投射平面时，应在投射平面内画出与其相关投影垂直且间距相等的平行线。

水平投影平面内的平行线应平行于X轴或Y轴，其他投影平面内的平行线应平行于Z轴。

CAD制图：管道单线图绘制讲义PPT课件

精选ppt课件2021
8
• （3）层、颜色、线形设置 • C、层的设定可以用对话框进行 • 单击按钮
• 或者在格式菜单中选“图层”命令 • D、层的命令还可以在命令行上以命令方式
设定 • 在命令行中输入“-layer”,按”enter”键 • 系统显示多种选项如下图：
精选ppt课件2021
9
• 其中：
精选ppt课件2021
17
• 2、世界坐标系 • A、直角坐标 • 坐标图标的设置：视图显示UCS图标
精选ppt课件2021
18
• B、极坐标
• 方向：从原点沿射线方向、从x轴逆时针方向旋转为正
精选ppt课件2021
19
• 3、绝对坐标与相对坐标 • A、绝对坐标 • 绝对坐标是指点的坐标值的大小是相对于
管道单线图绘制讲义
精选ppt课件2021
1
• 第一章管道计算机辅助工程绘图概述 • 第二章实体绘图命令的批处理方式 • 第三章轴测图绘制 • 第四章三维图绘制 • 第五章三维图编辑 • 第六章管道空视图绘制 • 第七章管道控制元件插入 • 第八章尺寸标注
精选ppt课件2021
2
第一章管道计算机辅助工程绘图概述
精选ppt课件2021
30
5、CAD命令的批处理方式－命令组文件
• a、命令组文件的概念 • b、命令组文件的书写方式 • c、命令组文件自身所具有的命令 • d、命令组文件的执行方法
精选ppt课件2021
31
• a、命令组文件的概念
• 命令组文件是一组命令的集合，可以自动执行一系列 CAD命令，并在屏幕上画出相应的图形
每一点由三个数字（x,y,z）确定

如何绘制管道单线图

如何绘制管道单线图----------------------------精品word文档值得下载值得拥有----------------------------------------------1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图)，也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有用控制。

在《压力管道使用登记管理规则》(试行)中，规定了办理压力管道使用登记必须提供的严重文件之一。

特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常严重的意义。

单线图主要应包括以下内容:图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定，在实际的管道安装工程的竣工资料中的单线图比较纷乱。

2.目前在压力管道安装过程中，单线图主要存在的问题单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容，特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较纷乱。

大凡较小的工程多见的是以A4纸为主，图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别，大凡较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在，对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难，需要对其提出统一的规范要求。

3.管道单线图的基本绘制要求3.1管道单元的选取按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则，特别是对于工业管道来说，再结合例外的系统或管段设计参数来作为严重的划分管道单元的严重依据比较合理。

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法
丁友德
【期刊名称】《中国机械》
【年(卷),期】2015(000)009
【摘要】《中备华人民共和国特种设安全法》（以下简称特设法）已于2014年1月1日正式实施。

在特设法中明确压力管道属于特种设备种类之一，其生产（包
括设计、制造、安装、改造、修理）、经营、使用、检验、检测和安全监督管理适用于本法。

作为压力管道检验来说，资料审查时单线图是使用单位必须提交和审核的资料之一，而且是必不可少，在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。

笔者认为，虽然有的压力管道安装单位为图省事，但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识，因此，有必要对压力管道单线图的基本要求和画法作简单阐述。

【总页数】2页(P40-41)
【作者】丁友德
【作者单位】677000 临沧市质量技术监督综合检测中心云南临沧
【正文语种】中文
【相关文献】
1.压力管道单线图测绘装置的研制
2.基于AutoCAD二次开发的压力管道单线图测绘系统研究
3.塑料阀门在工业管道中的要求与应用
4.基于AutoCAD二次开发的
压力管道单线图测绘系统5.运动技术单线图的画法
