中考物理作图专题《折射光路图》专项训练(解析版)
《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
2.完成光线经玻璃方砖后的光路。
3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。
5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。
6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。
7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。
因为S才是鱼真实的位置，S′处是鱼的像的位置。
请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。
11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。
14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。
初中物理光和眼睛作图专项练习
5．完成光路图。
6．在图中画出光从空气斜射入水中时折射光路图。
7．在如图中，一束光线射向凹透镜发生折射后，再经平面镜反射后原路返回，请在图中确定平面镜的位置。（保留作图痕迹）
8．一点光源发出的光线经平面镜反射后的两条光线如图所示，请画图确定光源的位置。
9．如图是反射的光路图，请画出反射光线，标出反射角的度数。
（3）[3]小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。如图所示：
17．
【详解】过光心的光线经凹透镜折射后传播方向不改变。
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
6．
【详解】根据光的折射规律可知，当光从空气斜射到水中时，折射光线向法线偏折，折射角小于入射角。故先过入射光线与界面的交点垂直界面做法线，找到入射点O，然后过O点做折射光线，使折射角靠近法线，作图如下：
7．
【详解】凹透镜对光线具有发散作用，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线交在焦点上；折射光线经过平面镜反射后原路返回，这说明折射光线与镜面是垂直入射的，据此做出平面镜的位置，如图所示：
17．请画出入射光线通过透镜后的折射光线。
18．如图2为存在视力缺陷的人眼成像光路图。请在图1两个透镜中选一个，画到图中虚线框内对其进行矫正。
19．如图点S代表太阳，A代表钓鱼爱好者眼睛，请你画出太阳发出的光经水面反射照进钓鱼爱好者眼中的光路图，并保留作图痕迹。
20．安全出行，珍爱生命，远离大卡车！这是一辆大卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的平面后视镜AB能看到车尾C点，请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。
备考2024年中考科学二轮复习-作光的折射光路图-单选题专训及答案(二)

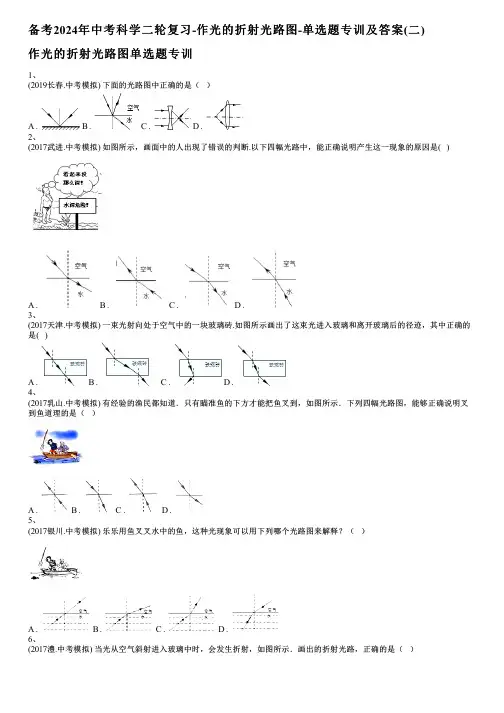

备考2024年中考科学二轮复习-作光的折射光路图-单选题专训及答案(二)作光的折射光路图单选题专训1、(2019长春.中考模拟) 下面的光路图中正确的是（）A .B .C .D .2、(2017武进.中考模拟) 如图所示，画面中的人出现了错误的判断.以下四幅光路中，能正确说明产生这一现象的原因是( )A .B .C .D .3、(2017天津.中考模拟) 一束光射向处于空气中的一块玻璃砖.如图所示画出了这束光进入玻璃和离开玻璃后的径迹，其中正确的是( )A .B .C .D .4、(2017乳山.中考模拟) 有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（）A .B .C .D .5、(2017银川.中考模拟) 乐乐用鱼叉叉水中的鱼，这种光现象可以用下列哪个光路图来解释？（）A .B .C .D .6、(2017澧.中考模拟) 当光从空气斜射进入玻璃中时，会发生折射，如图所示．画出的折射光路，正确的是（）A .B .C .D .7、(2016南山.中考模拟) 下列各图中，正确的是（）A . 光的反射B . 光的折射C . 平面镜成像D . 近视眼矫正8、(2017深圳.中考模拟) 下列物理图正确的是（）A . 小球所受的重力B . 木块对斜面的压力C . 光从空气垂直射入到玻璃的光路图D .家庭电路中，电灯和插座的安装9、(2020眉山.中考真卷) 关于下列各图说法正确的是（）A . 图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B . 图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C . 图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D . 图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确10、(2012.中考真卷) 一束光从空气斜射入水中，如图所示，下列哪个光路图是正确的？（ ）A .B .C .D .11、(2011崇左.中考真卷) 如图所示，有一束光线斜射入盛水的杯中，在杯底形成光斑．如果逐渐往杯中加水，杯底的光斑将（ ）A . 向右移动B . 向左移动C . 保持不动D . 无法判断12、(2014扬州.中考真卷) 能正确表示从空气斜射入水中的光路图是（）A .B .C .D .13、(2016镇江.中考真卷) 小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A .B .C .D .14、(2014常州.中考真卷) 一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（）A .B .C .D .15、(2017汉阳.中考模拟) 让一束光从空气斜射入水中，出现如图所示的现象．下列说法正确的是（）A . BO是入射光线B . OC是反射光线C . 折射角大于入射角D . AO、BO跟水平面的夹角相等16、(2017柳南.中考模拟) 如图是光从空气斜射到水中时的光路图，正确的是（）A .B .C .D .17、(2017抚顺.中考模拟) 如图现象中，由于光的折射而形成的是（）A . 水中的倒影B . 弯折的吸管C . 小孩的影子D . 汽车的反光镜18、(2017天水.中考真卷) 如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A .B .C .D .19、(2018威海.中考真卷) 下列关于光现象及其形成原因的说法，错误的是（）A . 黑板反光﹣﹣光的漫反射B . 水中倒影﹣﹣光的反射C . 树下光斑﹣﹣光沿直线传播D . 雨后彩虹﹣﹣光的折射20、(2015佛山.中考真卷) 对于生活中有关光现象，下列说法不正确的是（ ）A . 小孔成像是光的折射现象B . 海市蜃楼是光的折射现象C . 湖面倒影是光的反射现象 D . 筷子折断是光的折射现象21、(2016道外.中考模拟) 在清澈的水池边的人看到池底变浅了，在图中能正确描述光的传播路径的光路图是（）A .B .C .D .22、(2018梅江.中考模拟) 如图所示的光路图中，能正确表示光从空气射入水中时发生的反射和折射现象的是（ ）A .B .C .D .23、(2016烟台.中考真卷) 有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（ ）A .B .C .D .24、(2016茂名.中考真卷) 一束光从水中斜射入空气，发生了反射和折射现象．图中能正确表示这一现象的光路图是（）A .B .C .D .25、(2012深圳.中考真卷) 如图所示正确的是（）A . 照明电路的连线B . 通电螺线管周围的磁感应线C . 光由玻璃斜射入空气 D . L是F的力臂26、(2017东城.中考模拟) 潜水员在水中观察岸上的物体，图所示的光路图中正确的是（）A .B .C .D .27、(2020深圳.中考真卷) 有经验的渔民都知道：只有瞄准看到的鱼的下方才能叉到鱼。
教科版初二上册物理光的折射练习【含解析】
教科版初二上册物理光的折射练习【含解析】【一】单项选择题1.如下图有束光线射入杯底形成光斑，逐渐往杯中加水，光斑将〔〕A.向右移动 B.向左移动 C.不动 D.无法确定2.如下图的四幅图片中，其中一幅所反映的光学原理与其它三幅不同的是〔〕A.瞄准鱼下方插鱼B.放大镜C.湖中的倒影D.水碗中的筷子3.近日，一组海市蜃楼的组图被网友们疯转．照片中，在延绵的山脉上方出现两栋高楼大厦，仿佛屹立在云端，令人惊叹．这里的〝海市蜃楼〞属于〔〕A.光的反射B.光的折射C.平面镜成像D.大厦的〝倒影〞4.一束光线由空气斜射入水中，当入射角逐渐增大时，折射角的大小将〔〕A.不变B.逐渐减小 C.逐渐增大，但总小于入射角 D.逐渐增大，可能大于入射角5.以下光现象中，由于光的折射而形成的是〔〕A.平面镜中的像B.竖直杆的影子C.放大的邮票D.拱桥的倒影6.小军同学对生活中的一些实例和对应解释，正确的选项是〔〕A.路灯下人影相随﹣﹣光的反射 B.平静的水面上有桥和树的倒影﹣﹣光的直线传播C.近视眼镜的镜片﹣﹣凸透镜 D.斜插在水中的筷子好像在水面折断了﹣﹣光的折射现象7.一束光线由空气斜射入水中，当入射角逐渐增大时，折射角〔〕A.逐渐增大，且总是大于入射角B.逐渐增大，且总是小于入射角C.逐渐减小，且总是小于入射角D.逐渐减小，且总是大于入射角8.如下图的光现象中，由于光的反射形成的是〔〕A.塔在水中形成〝倒影〞 B.屏幕上呈现人的影子C.放大镜把字〝放大〞D.笔好像在水面处〝折断〞9.当一束光线垂直射向某透明介质表面时，〔〕A.入射角为0°，反射角为0°，折射光线垂直于入射光线 B.入射角为0°，反射角为0°，光的传播方向不改变C.入射角为90°，反射角为90°，折射光线垂直于入射光线 D.入射角为90°，反射角为90°，折射光线传播方向不改变10.如下图，对以下光学现象的描述或解释错误的选项是〔〕A.图〔a〕中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律B.图〔b〕中木工师傅观察木板是否平整，是利用了光的直线传播特点C.图〔c〕所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的D.图〔d〕所示是太阳光经过三棱镜色散后的色光排列情况11.小军同学对生活中的一些实例和对应解释，正确的选项是〔〕A.路灯下人影相随﹣﹣光的反射 B.平静的水面上有桥和树的倒影﹣﹣光的直线传播C.近视眼镜的镜片﹣﹣凸透镜 D.斜插在水中的筷子好像在水面折断了﹣﹣光的折射现象12.关于光现象，以下说法正确的选项是〔〕A.用磨砂玻璃做教室的黑板是为了克服漫反射B.看到池子里的水深比实际的浅是由于光的折射所致C.雨后天空出现彩虹是由于光的反射形成的D.光的色散现象说明彩色光是由白光组成的13.〔2019•随州〕如图，小明站在白云湖边看到小鱼在水中游动，同时发现一只〝鸟〞在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作．以下说法正确的选项是〔〕A.小明看到的鱼是光的反射形成的虚像B.小明看到的鱼是光的折射形成的实像C.水中的〝鸟〞到水面的距离小于空中的鸟到水面的距离D.如果此时下雨，水面折皱，水中的〝鸟〞和鱼都〝不见了〞，但光的反射和折射规律不会改变，只是不能形成清晰的像14. 〝春江潮水连海平，海上明月共潮生〞；〝潭清疑水浅，荷动知鱼散〞；〝一叶障目，不见泰山〞．优美的诗句描绘了光的现象，以下说法正确的选项是〔〕A.〝海上明月〞是光的反射现象B.〝疑水浅〞是光的反射现象C.〝一叶障目〞是光的反射现象D.〝一叶障目〞是光的折射现象15.如下图的四种现象中，由光的折射形成的是〔〕A.〔1〕〔2〕B.〔2〕〔3〕C.〔2〕〔4〕D.〔1〕〔3〕【二】填空题16.从水面上方斜着看，由于光的________ ，看到的鱼是鱼的_____ ___像，要比鱼的实际位置________一些．17.(1)如下图，一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角，那么反射光线与入射光线的夹角大小为________；假设反射光线与折射光线的夹角为83°，那么折射角的大小为________。
光的折射(精选练习)【解析版】
人教版八年级（上册） 第四章《光现象》第4节 光的折射 精选练习一、夯实基础1. 如图1所示，一束光线从空气斜射入水中，由图可知MN 为_____， 是入射角， 是折射角。
【答案】法线，∠2，∠4。
【解析】MN 为法线，与入射面垂直；入射角是入射光线与法线的夹角，所以∠2是入射角；折射角是折射光线与法线的夹角，所以∠4是折射角。
2．小华同学在岸上看到水中有一条鱼在游泳，这是光的一种_______现象(选填“反射”或“折射”),所看到的鱼是 像(选填“虚”或“实”)，看到鱼的像比鱼的实际位置________（选填“偏浅”、“偏深”）。
如图2所示是眼睛看到鱼的示意图，此时折射角 入射角（选填“大于”、“等于”或“小于”）。
【答案】折射，虚，偏浅，大于。
【解析】小华同学在岸上看到水中有一条鱼在游泳，这是光的一种折射现象，看到的鱼是光的折射所产生的虚像，看到的像比鱼的实际位置偏浅；此时光线从水斜射到空气中，折射角大于入射角。
3．公园的水池旁边，同学发现池底的鹅卵石好像 （填“浮起来”或“沉下去”），此时是由于光从 中射向 中发生 形成的，看到的实际是鹅卵石的 填“虚”或“实”）像。
【答案】浮起来；水，空气。
折射，虚。
【解析】池底的鹅卵石发出的光从水斜射入空气中发生折射，折射角大于入射角，人在空气中看起来好像浮起来，人看到的实际是鹅卵石的虚像。
4．如图3所示光具盘上的现象，光是从 斜射入玻璃，折射角为 度，折射角 入射角（选填“大于”或“小于”）。
如果增大入射角，则折射光线将 法线（选填“靠拢”、“远离”）。
【答案】空气，30，小于，远离。
【解析】光是从空气斜射入玻璃，折射角为30度，折射角小于入射角。
如果增大入射角，折射角也变图2图1图3大，则折射光线将远离法线。
5．一束光从空气斜射入水中，若入射角是30°，则折射角可能是（）A．0°B．15°C．30°D．40°【答案】B【解析】一束光从空气斜射入水中时，发生折射，折射角小于入射角，所以折射角可能是15；所以选B。
人教版八年级物理第四章第四节《光的折射》作图专题练习题(Word版附答案)
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。
中考物理专题复习：光的折射光路图
光的折射作图1、如图所示．一束光从空气斜射到玻璃砖上，请画出玻璃砖内的折射光线（要求保留）拓展：一束光射向玻璃砖，经过两次折射后恰好经过A、B两点。
请在图中画出这束光的大致传播路径。
2、如图，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图。
拓展：如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
3、如图所示画出光线AO经过半圆形玻璃砖折射后的光路图（O为圆心）拓展：如图所示一束光从半球面上的 A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．4、“井底之蛙”这个成语大家都很熟悉。
如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。
大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况。
5、如图所示，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射点，画出反射光线、折射光线和法线．6、如图所示，一束光线在空气和水两种介质的介面上发生折射，图中已标出折射光线，请画出入射光线．拓展1：图中OA＇是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB＇的大致位置。
A空玻OABC空气玻璃砖OA空气水拓展2：如图所示，鱼缸底部射灯A 发出一束光，射向鱼缸壁的B 点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．7、小丽站在池塘边看见水中A 点有一条鱼，试确定鱼大致的实际位置A '，并画出看见A 点的光路图。
此时光从 中斜射入 中发生 形成变 的 像。
用鱼叉叉鱼应该 ，用激光照鱼应该 。
8、如图所示，在平静的湖边有一盏路灯标记为S ，潜水爱好者在水下E 处看到路灯的像为S ′。
请画出水下E 处的人看到路灯S 的光路图。
此时光从 中斜射入 中发生 形成变 的 像。
初中物理光学复习：光的折射、凸透镜成像作图能力训练(2)整理版好复印
光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。
2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。
8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。
（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。
