格力常用空调产品系列介绍_新人产品知识培训
格力空调基础知识
K F R ----2 6 G W/ K（26516）K3—JN5 （ ）
K:空调器 F:分体式（C为窗机） R :热泵式（冷暖型） 26 :名义制冷量（26×100） G:室内机代号 （G为挂机、L为柜机、T为天花机） W:室外机代号 K:工厂生产代码 26538：产品设计序号（中间5是表示格力冷暖、中间3是表示格力单冷） K3:机型面板代码 J:产品设计号 N5:能效等级
二.空调器的分类与型号表示方法 ⒈空调器的分类 ①. 按结构形式分类——整体式（窗式、移动式 和抽湿机等）和分体式（挂壁式、落地式、吊顶式、 落地式、嵌入式和天顶式等） ②. 按主要功能分类——冷风型、热泵型、电热 型、热泵辅助电热型。
精品空调，格力创造！ 精品空调，格力创造！
三、空调型号的表示方法
2.制热量 制热量——在某一工况下，空调器在单位时间内 制热量 （一般为每小时）向密闭房间里送入的热量总和， 空调器实测制热量不应小于额定制热量的95%；对 应的输入功率称为制热消耗功率，空调器实测制热 消耗功率不应大于额定制热消耗功率的110%；
⒊循环风量 循环风量——室内侧蒸发机组的循环风量，其单 循环风量 位为立方米每小时。空调器在新风门完全关闭的情 况下，单位时间内向密闭空间、房间或区域送入的 风量——每小时流过蒸发器的风量。
四.空调器的主要技术参数 1、制冷量 、 2、制热量 3、循环风量 4、电源参数 5、能效比（EER） 6、性能系数（COP） 7、热冷比 8、噪声
格力家用中央空调简介
格力家用中央空调【目录】简介特点产品类别产品介绍（一）、简介中央空调系统由冷热源系统和空气调节系统组成。
制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。
制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。
随着住房条件的不断改善，各种类型的中高档住宅迅速增加．注重生活品质的您对居室的装设计和配套设施的要求也愈发关注。
曾经，只有在高级酒店和豪华别墅才会使用的中央空调，现在正走进干家万户，—套普通的公寓房安装家用中央空调已不再是遥不可及的梦想。
家用中央空调代替传统的分体式家用空调，已经逐步成为了21世纪空调消费的引顿潮流。
家用中央空调虽然安装成本比传统空调稍贵，但是它的优势更明显：美观、筒约、时尚、环保、节能、舒适、健康，符合消费者越来越挑剔的生活需求，尤其在家装方面，还能更好地彰显个人风格品味，让您和家A分享更优质的劣目。
市面上有各式的家用中央空调，肝谓花多眼乱，在购买之前要做足知识储备，以最专业的眼光去挑选最适台自己的产品。
家用中央空调是一种小型化的中央空调系统，有一台室外机通过管路连接多个室内机，实现各个房间温度的不同需求，从上世纪九十年代开始，家用中央空调就已经步入了中国——这时起，中央空调不再是酒店，办公楼，商场的专利——此后也一直获得了很好的发展，家用中央空调由于机身小巧，方便安装，能适应各种不同风格的设计，高性价比等受品质家庭青睐，尤其是格力家用中央空调，更把这些优点发挥到了极致，尤其适合各种不同居室环境安装，真正实现了家装“随心所欲”。
（二）、特点1、家用中央空调不是普通家电很多人把家用中央空调当成即插即用的普通家电，事实上，家用中央空调需要在装修前完成，需要像厨卫一样，列入装修设计、提前确定。
2、家用中央空调与房间结构关系很大家用中央空调的设计方案与房子的实际结构，朝向关系极大，室内机的位置，室外机的位置，风口的布置等需要专业的空调设计师进行设计。
格力空调安装培训资料.知识分享
空调器基础知识一、空调器概述1. 空调器的功能● 调节温度：在夏季，人体感觉较舒适的温度在20-27℃；冬季在16-22℃。
空调器有制冷、制热及温度控制功能，能将温度控制在较理想的温度值范围。
但室内外温差不宜太大，否则易感冒，可参照以下公式设定：房间温度=22℃+1/3（室外温度-21℃）● 调节湿度：空气过于潮湿或干燥都会使人感到不舒适，相对湿度在30%-70%之间，50%以上的人会感到舒适。
空调器在制冷过程中，伴有除湿作用。
在制冷时，空气中的水蒸气遇到温度低于露点的翅片表面时，会凝结成液态水，顺翅片流到接水盘内被排出室内。
如此循环，室内空气中的水蒸气含量逐渐减少，实现除湿的作用。
● 净化空气：空调器净化空气的方法有空气过滤网、换新风、利用活性碳吸附和吸收空气中的微尘。
起到除尘、净化空气的作用。
● 增加空气负离子浓度，空气中带电微粒的浓度大小，也会影响人体舒适度，因此在空调器上安装空气负离子发生器，可获得较好的空气调节效果。
2. 空调器的种类：● 按制冷量大小可分为大型、中型、小型空调器。
● 按主要功能可分为冷风型、热泵型、电热冷风型、热泵辅助电热型、变频式模糊空调。
● 按结构形式分为：a、整体式或窗式，其代号为C；b、分体式，其代号为F。
其中分体式又分为分体挂壁式（用G表示）、落地式或柜式（用L表示）、吊顶式（用D表示）、天井式或嵌入式（用T表示）。
3. 空调器的有关术语● 制冷量：空调器进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量，常用单位为W（KW）。
● 制热量：空调器进行制热运行时，单位时间内送入密闭空间、房间或区域内的热量，常用单位为W（KW）。
● 制冷消耗功率：空调器在制冷运行时所消耗的总功率，单位：W（KW）。
● 制热消耗功率：空调器在制热运行时所消耗的总功率，单位：W（KW）。
● 性能系数：空调器的性能系数（制热时称性能系数，用COP表示；制冷时称能效比，用EER表示。

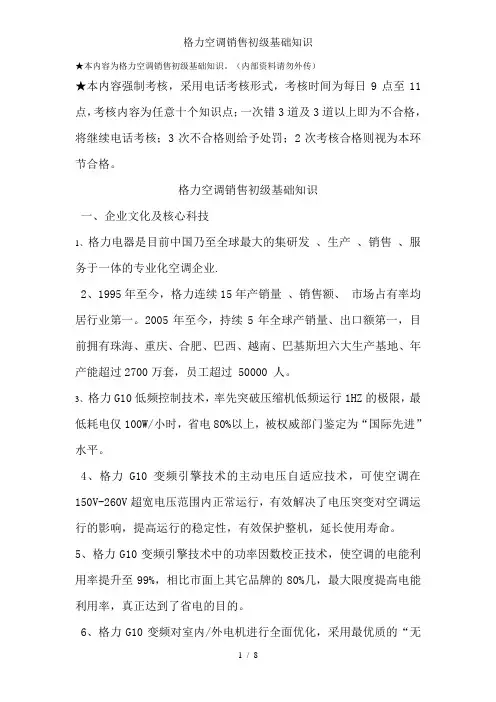

格力空调销售初级基础知识
★本内容为格力空调销售初级基础知识。
（内部资料请勿外传）★本内容强制考核，采用电话考核形式，考核时间为每日9点至11点，考核内容为任意十个知识点；一次错3道及3道以上即为不合格，将继续电话考核；3次不合格则给予处罚；2次考核合格则视为本环节合格。
格力空调销售初级基础知识一、企业文化及核心科技1、格力电器是目前中国乃至全球最大的集研发、生产、销售、服务于一体的专业化空调企业.2、1995年至今，格力连续15年产销量、销售额、市场占有率均居行业第一。
2005年至今，持续5年全球产销量、出口额第一，目前拥有珠海、重庆、合肥、巴西、越南、巴基斯坦六大生产基地、年产能超过2700万套，员工超过 50000 人。
3、格力G10低频控制技术，率先突破压缩机低频运行1HZ的极限，最低耗电仅100W/小时，省电80%以上，被权威部门鉴定为“国际先进”水平。
4、格力G10变频引擎技术的主动电压自适应技术，可使空调在150V-260V超宽电压范围内正常运行，有效解决了电压突变对空调运行的影响，提高运行的稳定性，有效保护整机，延长使用寿命。
5、格力G10变频引擎技术中的功率因数校正技术，使空调的电能利用率提升至99%，相比市面上其它品牌的80%几，最大限度提高电能利用率，真正达到了省电的目的。
6、格力G10变频对室内/外电机进行全面优化，采用最优质的“无刷直流电机”，不仅运行平稳、节能，还具有降低整机运行噪音、寿命长等优点。
7、当前格力家用空调实行整机免费包修六年，包修部件包括压缩机、风扇电机、主控板、接收头、温控器及遥控器等家用空调所有零部件，相比许多品牌没有列出部件的“包修”，真正保证了售后服务。
8、格力电器全国免费服务电话为4008-365-315；四川售后电话为。
9、专卖店中悬挂的格力重要荣誉有中国世界名牌、出口免验、全国质量奖、全国质量工作先进集体，属于国家名牌战略的最高荣誉，竞品屡次申请失败的是中国世界名牌。
格力空调销售人员培训产品篇PPT课件
空调的主要部件
热交换器也叫换（散）热器，在空调器中是用 来使制冷剂与空气进行热交换的装置。热交换器 是将肋片串在紫铜管上胀紧而成。增加换热面积 可增加换热量。若肋片碰扁或氧化、脏时，将增 大风阻减小换热面积，所以生产中应注意控制肋 片清洁平整。肋片材料为铝箔，其形状有平片、 波纹片和冲缝片，空调器用的换热器中最常用的 是冲缝片。
热交换系统：
蒸发器（用于与室内空气进行热交换） 冷凝器（用于与室外空气进行热交换）
30
31
32
空调的制冷原理：
１、系统组成：
压缩机 、室外换热器 （冷凝器） 、干燥过滤器 、毛细管、室内换热器
（蒸发器） 、气液分离器 、管接头 、高压阀、低压阀。
室内机组
室外机组
室内 换热器
管 接 头
中 间 连 管
如果把空调当做一个人
心脏 空调压缩机
血液 冷媒
大脑 控Байду номын сангаас器
肺 热交换系统
血管 管路系统
25
空调的主要部件
冷媒——空调器的“血液”。
作用：通过它把房间的热量“搬”出去（制冷）或把室外空 气的热量“搬”进屋来（制热）； 别名：雪种、制冷剂、氟里昂、工质等； 种类：普通的有R22；环保的新冷媒有R134a，R410a，R407c。
9
空调季节能效比SEER
SEER的中文名称是季节能效比，现在越来越 多的变频机使用季节能效比来作为标称指标。 季节能效比(SEER)的计算方法是将每年变频机 所有的制冷量去除以它所消耗的所有功率。怎 么来算一年的制冷量和耗费的功率呢?每个国 家的季节能效比算的数值是不一样的，因为每 个国家的气候不同，这时每个国家的认证机构 的所谓专家就规定一个空调使用时间的一个表， 基本是说我们一年每个月大概用多长时间的空 调。 然后根据这个来算季节能效比。
格力变频空调G-Matrik变频知识(2010年培训材料)解读
G-Matrik技术内容
格力G-matrik技术包括： • 低频15Hz运转控制技术 • 舒适性技术 • 电压突变自适应技术 • 高可靠性技术 • 噪声分析技术 • 高效节能技术
低频15Hz运转控制技术
• G-Matrik特有，压缩机可低至15Hz稳定可 靠的运行，并使压缩机效率最优. • 压缩机低频运转时系统会产生振动，解决 低频运转时的系统振动一直是变频空调厂 家攻破的重点。格力G-Matrik技术一举将国 内变频频率由30Hz降到15Hz，成为国内唯 一掌握该技术的厂家。
G-Matrik的技术特点
1.G-Matrik是格力独创的直流变频技术 ，树立中国变频技术的新标杆，达到 国际先进水平。
2.G-Matrik技术实现了变频空调15Hz低 频运行，大大提高了变频空调的节能 效果、舒适度、可靠性,实现最高节 能50％～80％。
G-Matrik:
运转 频率 详细解读 终端 用语
能够保证在正常的使用环境 格力是国内 15~120 下不会出现压缩机停机现象，唯一掌控该 赫兹 是发达国家真正使用的变频 核心技术的 厂家 技术。确到±0.5度)、噪音低、寿命长
15赫兹 最低运行频率
七大优势卖点 重拳出击
七大优势卖点 优势卖点一：更先进 优势卖点二：更省电 优势卖点三：控温更精确 优势卖点四：更稳定 优势卖点五：快速制冷、热 优势卖点六：超宽电压运行 优势卖点七：更安全
优势卖点四：更稳定
性能稳定性
格力 Gmatri k
普通 变频
稳定性 解决了压缩机低频运行的 好 振动问题
运转时存在的振动问题，容易 稳定性差 造成系统损坏、管路破裂等问 题。
优势卖点五：快速制冷制热
最高运 转频率 格力 Gmatri k 普通 变频 快速制冷、热 空调启动后以高频运转， 制冷/制热速度比普通变 频空调快20％左右
格力GMV多联机系列常见机型介绍图文
格力中央空调多联机介绍1、Free系列直流变频多联机组Free系列直流变频多联空调机组;是格力公司自主研制开发的新型多联空调机组;结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势;运行经济高效..Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等..★单室外机：只有一个室外机;安装省时、省工、省空间;安全可靠、美观大方..★多室内机：室内机有风管送风式和挂壁式两大类;可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用;每个室内机可单独控制;使用方便..★多种余压设计;使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行;使用方便、范围广..★内机安装灵活：根据实际情况;室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式..★更精心设计:机组结构设计科学;安装、检测、维修、保养极为方便；室内机身高度最薄185mm;最高仅300mm..★保温材料性能优良：室内机采用优质保温材料;防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能..★运行可靠：机组安全保护功能齐全;具有强大故障自诊断功能；详见“微电脑控制系统”..★高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管;换热效率高;提高了机组的能效比..★室内空气品质好：机组送风管可接多个风口;使室内空调温湿度达到均匀;并且风管送风式室内机预留的新风管可接入新风;室内空气质量优良..★使用方便：简洁的全中文控制器或灵活的遥控器使你对机组控制自如..适用场所：Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等..特别适合中小型商用和工业应用建筑空调工程..2、GH系列家用一拖多空调机组GH系列家用一拖多空调机组使用特性1、所有房间一个空调系统;整体运行更加节能；2、内机可引入新风;提高室内空气品质；3、空调专业人士进行空调设计;优化送回风方式;房间温度均匀;温馨舒适；4、每个房间的空调可以独立控制;满足家庭中中不同使用者的个性要求；5、考虑到不需要同时使用所有房间的空调特性;空调室外机可适当选的偏小;节约初装成本..GH系列家用一拖多空调机组优点1 四季运行2装修效果好;档次高3 空气调节效果好4 超静音设计;远离噪声污染5一次性投资低;使用寿命长6 制冷速度快7 高效率;低能耗8引入新风;改善空气质量9合理分配冷量;达到最佳温控效果10报警保护系统;使用更安全11 一台室外机;建筑物外观整齐12质量稳定;使用寿命长13型号款式齐全;满足多种户型需要;尤其适合大面积户型3、GJ系列智能多联空调机组GJ系列智能多联机组;是格力公司自主研制开发的新型多联空调机组;结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势;运行经济高效..◆单室外机：只有一个室外机;安装省时、省工、省空间;安全可靠、美观大方..◆多室内机：室内机有风管送风式、天井式、立柜式和挂壁式四大类;可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用;每个室内机可单独控制;使用方便..◆多种余压设计;使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行;使用方便、范围广..◆远距离送风：多余压风管送风式室内机采用高余压设计;经过集中处理的空气;可实现远距离风管送风..◆内机安装灵活：根据实际情况;室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式..◆更精心设计:机组结构设计科学;安装、检测、维修、保养极为方便；室内机身高度最薄185mm;最高仅300mm..◆保温材料性能优良：室内机采用优质保温材料;防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能..◆高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管;换热效率高;提高了机组的能效比..◆运行可靠：机组安全保护功能齐全;具有强大故障自诊断功能；详见“微电脑控制系统”..◆室内空气品质好：机组送风管可接多个风口;使室内空调温湿度达到均匀;并且风管送风式室内机预留的新风管可接入新风;室内空气质量优良..◆使用方便：简洁的全中文控制器或灵活的遥控器使你对机组控制自如..适用场所：智能多联空调机组GJ系列可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等..特别适合中小型商用和工业应用建筑空调工程..4、GPJ系列智能变频多联空调机组性能特点：性价比高该产品将定频系统和变频系统有机的结合在一起;既解决了机组低负荷运行时变频机能效比低得问题;又提高了产品的可靠性;同时又可降低机组成本..空调矢量脉冲宽调制SVPWM首次将空间矢量脉冲调制应用在空调器的驱动上;根据电压空调矢量在圆形旋转磁场中的位置来计算脉冲系列的脉宽..精确地冷媒分配控制系统GPJ的微电脑控制系统可通过对每个室内机电子膨胀阀的精密控制达到科学冷媒分配效果;在保证高效节能前提下能同时满足所有室内机的不同需要;真正实现了各台室内机在GPJ大家庭里的“各尽所能;按需分配”..恒温控制能够精确控制每个房间的温度;保持房间温度在设定温度 0.5℃左右附近波动..传统的家用空调房间温度无法精确控制;房间温度波动很大..可根据实际需求快速制冷、制热启动时;压缩机根据室内机开机情况高频运转;迅速达到设定温度..到达设定温度后;系统会灵敏地根据环境变化自动调节压缩机的频率和能量输出;更省电节能..多种款式室内机可供选择室内机可根据装潢风格和房间用途自由选择..并且格力已经做到了室内机通配..这种通配技术能保证完全不必要更换外机;所做的工作只需要更换内机;接上通讯线;即可投入运行..控制先进集中控制只需在集中控制器上用户即可对机组实现诸多方便的控制..远程监控所有空调都连接在一条网络总线上;无须到达现场;通过PC即可实现对所有空调状态的监控..并与国际上使用最为广泛的智能网络技术公司合作;使兼容性大大提高..5、 GPd系列直流变频多联空调机组机组特点：1、该系列产品为国家一级节能产品;非常节能省电..2、室内机多样化;能满足不同装修风格..3、采用国际着名品牌直流变频压缩机;性能稳定可靠..4、每台室内机可独立控制;温度控制精确;舒适节能..5、一台室外机可连接多台室内机;节省安装空间..6、采用环保制冷剂R410A;绿色环保....7、机组启动电流小;电网稳定6、GP系列变频多联空调机组GP系列变频多联空调机组特点1、GP系列采用业界领先的SVPWM驱动控制技术;强有力的保证了压缩机在各种频率下的可靠运行和能力输出；2、专利油平衡技术：GP系列采用专利油平衡技术的高压腔变频涡旋压缩机;使机组在各种恶劣工况下均能可靠回油;保证压缩机的可靠运行；3、高低压传感器控制技术：系统采用高低压传感器时刻精确监控系统压力变化;系统的可靠性更高;控制更为精确；4、PI算法控制技术:机组采用格力成熟的PI算法控制技术;分布判断室内外温度;室内机能力;设定温度等不同条件决定压缩机的能力输出;机组运行频率连续平稳;冷媒分配更为精确;制冷速度更合理;环境温度与设定温度的差值更小；5、专利回油技术;使机组在各种恶劣工况下均能可靠回油;保证压缩机的可靠运行；6、系统设置多重保护功能;运行可靠性更高；7、旁通技术：GP系列采用汽液旁通技术;保证系统各项参数在合理可靠的范围内;保证压缩机始终处于俺去运行的状态；8、系统设计宠妃考虑了用户的实际使用条件;机组出厂前经严格测试;保证每台机组都是可靠、和给的..7、GRe系列超低温热泵数码多联空调机组GRe系列超低温热泵数码多联机组安装时间短;工程费用低.. 简单的布线系统和FQ分歧管的链接方式大大简化了接线和配管工作;缩短了安装时间..无需传统中央空调所需的冷却塔、水泵等附件;大大节约了工程安排费用..GRe系列超低温热泵数码多联机组的系统运行高效、可靠;无需专人维护..系统可分别控制各房间的空调;某个内机或某个子系统出现故障的时候;整个系统的其余部分不受影响而保持正常工作；主控系统采用先进的微电脑控制系统;对机组实行全方位控制;安全保护功能齐全;具有强大的故障自诊断功能;无需专人维护..GRe系列超低温热泵数码多联机组特点1、GRe系列超低温热泵数码多联机组采用增强型蒸汽喷射数码涡旋压缩机..增强型蒸汽喷射数码涡旋压缩机是在数码涡旋压缩机的基础上增加了蒸汽喷射口;压缩机吸气口的部分气体来自中压状态;提高了吸气压力;解决了冬季吸气过低而造成制热效果不佳的问题..2、国家专利的多功能储液器..储液器具有多重功能：存储中压制冷剂蒸汽;供给压缩机；增加制冷剂过冷度;使空调效果显着提高；存储多余制冷剂;保证管路长度、负荷、运行工况发生变化时GRe 系列超低温热泵数码多联机组的空调系统能够高效稳定运行；3、蒸汽喷射电子膨胀阀和电磁阀控制技术使用空调制热时;低温热泵空调系统由室外环境温度和室内所需负荷共同决定增强型喷射系统是否起作用;并由电磁阀控制增强型喷射系统的开停;电子膨胀阀控制中间压力蒸汽喷射量和储液器的制冷剂..GRe系列超低温热泵数码多联机组化霜技术GRe系列超低温热泵数码多联机组采集系统高压智能控制化霜;延长化霜周期;在最佳时刻进入化霜;而不是过早或过晚化霜；增强型蒸汽喷射系统可提高化霜时冷凝器散发的热量;缩短化霜时间..1-25°C的低温下正常运行;强劲制热;cop可达2.252满负荷制热量低温工况下满负荷运行时的制热量充足、衰减小..在室外环境-15°C条件下;比普通热泵机组的制热量提高20%以上..3部分负荷制热量低温工况下部分负荷运行时制热强劲;制热量充足;在室外-15°C条件下;是额定能力室外7°C的90%;比普通热泵制热量提高25%以上..4制热范围低至-25°C制冷运行范围：室外温度-7°C-48°C；制热运行范围：室外温度-25°C-27°C；8、GRh系列热回收数码多联空调机组GRh系列热回收数码多联空调机组热回收的原理：GRh系列热回收数码多联空调机组热回收的基本原理是将室外侧换热的能量有效地转移到室内侧;并加以利用;达到能量回收的目的..因此;这种空调系统对能源的利用率达到了极致;当侧室制冷和制热负荷相当的时候;室外侧停止换热;能量完全回收;压缩机只要输出相当于制冷或者制热的能力就能既输出制冷量;又能提供制热量.. GRh系列热回收数码多联空调机组远程监控功能GRh系列热回收数码多联空调机组安装远程监控系统后;可以在高层建筑或智能建筑的控制室中远程监控中央空调机组运行;主要实现控制和监视两方面功能..可以控制空调机组的各种运行;查看空调机组的当前参数及历史参数..灵活自由的室内机组合室内机最大总容量可达到室外机容量的135%..一台室外机最多可连接十六台室内机..按各个房间的用途和装修特点;可以选用不同形式、不同容量的室内机;使室内装修和谐美观；可以连接的室内机有天井式、挂壁式、风管送风式及落地式..GRh系列热回收数码多联空调机组用途GRh系列热回收数码多联空调机组可广泛应用于不同规模、不同用途的现代家居空间、商业场所、办公环境等..多联空调机组结合了中央空调的舒适、高档和分体式空调机的安装方便、灵活等优势;室内机可多方式灵活组合;机组采用智能化冷量分配系统和温度控制系统;具有强大的自检功能和远距离通讯线路;安装、检测、维修、保养方便..9、GRII、GRIII数码多联空调机组格力GMV系统采用新型数码涡旋压缩机;通过周期性改变压缩机/负载状态来实现变容量冷媒控制;其所具有的10%到100%范围内的容量无级调节能力;将您的要求照顾的细致入微GRII、GRIII数码多联空调机组的可靠性GRII、GRIII数码多联空调机组的自我诊断功能迅速而准确的发现系统内存在的问题;并可通过手操器上显示的故障代码或室外机指示灯的闪烁判断故障类型;可实现现在最短时间内排除故障.. 压缩机PWM阀平均寿命达4000万次;按平均工作时间换算;可使用30年之久..该系列使用高压和低压压力传感器;能够更加精确的对压缩机能力输出、室外机膨胀阀的开度、室外风机的转速进行控制;保证系统始终稳定的运行..GMV数码多联系统控制装置、管路结构简单;保证了机组的可靠性、安全性、各个房间的空调可独立控制;局部的故障不会导致整个系统的瘫痪..即使在负载10%的情况下;数码多联系统仍然可以长时间连续稳定的运行;确保可适应任何室内负荷要求GRII、GRIII数码多联空调机组的优势GRII、GRIII数码多联空调机组的数码涡旋系统运行时涡旋盘的负载与卸载只是一个简单的机械运动;不会产生高次谐波;具有更好的电磁兼容性;尤其适合通信;广播电视机精密实验室等对电磁干扰要求较高的场合..卓越的容量调节技术、极高的系统可靠性、独创的风机调速技术、制冷剂平衡、油平衡的专利设计、智能网络冷量分配平衡、舒适享受;健康生活、明显的节能优势、更广的适用范围、顺应时代发展的绿色环保设计R410a制冷剂..佐尔丹妮 gGuLoKI1721m。
格力GMV多联机系列常见机型介绍
格力GMV多联机系列常见机型介绍1.GMV-N系列GMV-N系列是格力GMV多联机系列中的一款经典产品。
该系列产品采用了先进的变频调节技术，可以根据不同的环境需求自动调节制冷量和能耗，以达到最佳的舒适效果。
该系列产品还具有智能化的控制系统，可以实现多种控制方式，包括定时开关机、温度控制、室内空气质量监测等功能。
2.GMV-DC系列GMV-DC系列是格力GMV多联机系列中的一款节能产品。
该系列产品采用了直流变频技术，可以在室内温度恒定的情况下，降低能耗，提高空调效率。
该系列产品还具有智能控制系统，可以根据室内外环境的实时变化，自动调节制冷量和能耗，以保证室内的舒适度。
3.GMV-5系列GMV-5系列是格力GMV多联机系列中的一款高效产品。
该系列产品采用了高效压缩机和空气侧热交换器，可以提高制冷效率，并减少能耗。
该系列产品还具有智能控制系统，可以根据不同需求调整制冷量和能耗，以满足舒适度和能耗节约的要求。
4.GMV-EW系列GMV-EW系列是格力GMV多联机系列中的一款静音产品。
该系列产品采用了低噪音技术和隔音设计，可以在运行中减少噪音污染，提高室内的舒适度。
该系列产品还具有智能控制系统，可以根据室内外环境的需要，调节制冷量和能耗，以保证舒适度和静音效果。
5.GMV-CM系列GMV-CM系列是格力GMV多联机系列中的一款定制化产品。
该系列产品具有多种连接方式和调节方式，可以满足不同建筑物的需求。
该系列产品还具有智能控制系统，可以实现多种控制方式，包括集中控制、分区控制、个别控制等，以适应各种空调需求。
总结：格力GMV多联机系列是一款具有高效、节能、舒适等特点的中央空调产品。
不同的系列产品针对不同的需求，可以实现智能控制、节能降耗、静音舒适等功能。
无论是商业场所还是住宅场所，都可以选择适合的GMV 多联机产品，以满足空调需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 产品外形图
GMVL-R25P/NaL GMV-R28P/NaL；GMVL-R28P/NaL GMV-R36P/NaL；GMVL-R36P/NaL GMV-R45P/NaL；GMVL-R45P/NaL GMV-R56P/NaL；GMVL-R56P/NaL GMV-R71P/NaL；GMVL-R71P/NaL
2. 产品型号 GMV-R22P/Na； GMVL-R22P/Na GMV-R25P/Na； GMVL-R25P/Na GMV-R28P/Na； GMVL-R28P/Na GMV-R32P/Na； GMVL-R32P/Na GMV-R36P/Na； GMVL-R36P/Na GMV-R40P/Na； GMVL-R40P/Na GMV-R45P/Na； GMVL-R45P/Na GMV-R50P/Na； GMVL-R50P/Na GMV-R56P/Na； GMVL-R56P/Na GMV-R63P/Na； GMVL-R63P/Na GMV-R71P/Na； GMVL-R71P/Na GMV-R80P/Na； GMVL-R80P/Na GMV-R90P/NaS； GMVL-R90P/Na GMV-R100P/NaS；GMVL-R100P/Na GMV-R112P/NaS；GMVL-R112P/Na GMV-R125P/NaS；GMVL-R125P/Na GMV-R140P/NaAS；GMVL-R140P/NaA
10.0×5
GMV-Pd450W/NaB-N1
40
10
10.0×5
GMV-Pd600W/NaB-N1
50
16
16.0×5
GMV-Pd900W/NaB-N1
80
35
35.0×5
二、GPDM模块化直流变频多联机
可搭配所有GMV多联空调机组室内机
• 是指由一台或数台风冷室外机连接数台相 同或不同形式、容量的直接蒸发式室内机 构成单一制冷系统。 • 容量范围：22.4KW~180kw
GMV-R22P/NaE；GMVR-R22P/NaE；GMV-R25P/NaE；GMVR-R25P/NaE； GMV-R28P/NaE；GMVR-R28P/NaE；GMV-R32P/NaE；GMVR-R32P/NaE； GMV-R36P/NaE；GMVR-R36P/NaE；GMV-R40P/NaE；GMVR-R40P/NaE； GMV-R45P/NaE；GMVR-R45P/NaE；GMV-R50P/NaE；GMVR-R50P/NaE； GMV-R56P/NaE；GMVR-R56P/NaE；GMV-R63P/NaE；GMVR-R63P/NaE； GMV-R71P/NaE；GMVR-R71P/NaE；GMV-R80P/NaE；GMVR-R80P/NaE； GMV-R90P/NaES；GMVR-R90P/NaE；GMV-R100P/NaES；GMVR-R100P/NaE； GMV-112P/NaES；GMVR-R112P/NaE；GMV-R125P/NaES；GMVR-R125P/NaE；
格力常用空调产品系列介绍
杭州绿泽人工环境工程有限公司
什么是变频
• 变频空调：就是压缩机运行频率可以调节 的空调机，运行频率高时，运转速度快， 制冷、制热量大;运行频率低时，运转速度 慢，制冷制热量小。
• 原理： 压缩机转速可变——排气量可变——制冷制热 量可变
变频与定频的区别
区别是由变频和定频特点决定的： 1.控温精确，舒适性好 定频压缩机要求： a.不能频繁开停：最多6次/小时 所以对开启时间和间隔时间都有要求 b.定频：控制温度±2度 变频：控制温度±0.5度
GMV-R22P/NaL；GMVL-R22P/NaL GMV-R25P/NaL； GMV-R32P/NaL；GMVL-R32P/NaL GMV-R40P/NaL；GMVL-R40P/NaL GMV-R50P/NaL；GMVL-R50P/NaL GMV-R63P/NaL；GMVL-R63P/NaL
• • • • • • • • • • • • • •
• ◆ 设计自由，结构小型化，安装便利 • a. 多面出管设计，使机组在工程安装时连接管的安装方向选择做到最 大化，降低了工程安装的难度，提高了工程安装效率，降低了工程安 装的人工操作成本。 • b. 人性化的底座，使工程安装中机组的定位，固定更为方便，更为可 靠。 • c. 简单、直观的配管和配线系统，使工程安装更轻松快捷，极大的降 低了工程运输和安装的成本。 • ◆ 使用舒适, 维修简单 • a. 智能化霜控制，使系统做到有霜即化，无霜不化，彻底打破常规的 定时化霜模式，最大限度的保证了用户的使用。 • b. 精确的电子膨胀阀控制调节技术，使环境温度的波动在设定温度的 ±0.5℃范围内，舒适性更高。 • c. 每个空调房间独立化控制。根据用户需求可设定不同房间温度而进 行制冷或者制热模式；某个房间内机出现故障或者保护并不会影响到 其他房间内机的正常使用。
• • • • • • • • • • •
一、普通风管机 1、产品特点 ◆ 普通静压的室内机配置四档风机 室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处 空间，风量小，噪音低。四档风机配置，可根据实际的工程需要调整室内机的静压 及风量，有效的解决了风声和风量的冲突问题。 ◆ 灵活设置，均匀送风 风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有 效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。 ◆ 安装方便，简洁美观 在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。也可以根据回风 位置及室内机安装位置的不同选择下部回风或后部回风。 ◆ 换新风功能，改善室内空气品质 可根据需要引入新鲜空气，改善室内空气品质。
• 直流变频技术 • 8P到180P • 长距离冷媒配管
a．最长配管长度可达到150m，最长配管相当长度可达175m，室内机之间落差可达15m。 b．室外机在室内机上方时，最大落差可达50m，室外机在室内机下方时，最大落差可达40m。
• 其他功能与上述GPD功能相同 • 模块机样式与组合方式见：直流变频多联 样册19、20页。
变频与定频的区别
• 省电
一、GPd直流变频多联空调机组
GPd 直流变频多联空调机组搭配GMV 多联空调机组室内机（R410A）
• • • •
GMV-Pd100W/Na-N1、 GMV-Pd120W/Na-N1 GMV-Pd140W/Na-N1、 GMV-Pd160W/Na-N1 GMV-Pd140W/NaBS-N1、GMV-Pd160W/NaBS-N1 GMV-Pd180W/NaBS-N1
空气容量开关 （A）
32
接地线最小 截面积 （mm2）
6
电源线最小截面积 （mm2× 根数)
6.0×3
GMV-Pd120W/Na-N1
32
6
6.0×3
GMV-Pd140W/Na-N1
40
10
10.0×3
GMV-Pd160W/Na-N1
40
10
10.0×3
GMV-Pd140W/NaBS-N1
32
6
6.0×5
GMV-Pd250W/NaB-N1、GMV-Pd300W/NaBN1
GMV-Pd350W/NaB-N1、GMVPd400W/NaB-N1 GMV-Pd450W/NaB-N1
•
GMV-Pd600W/NaB-N1
• GMV-Pd900W/NaB-N1
• ◆ 直流变频技术, 高效节能 • ◆ 长距离的冷媒配管 • a．最长配管长度可达到150m，最长配管相当长度可达175m，室内机 之间落差可达15m。 • b．室外机在室内机上方时，最大落差可达50m，室外机在室内机下 方时，最大落差可达40m。 • ◆ 无级调速的直流变频室外风机 • a. 首度使用直流变频电机，使用更节能、噪音更低。 • b. 在低速～高速均保持高效率，特别是低速时效率大大改进，配合直 流变速压缩机，根据实际所 • 需调节风扇转速，进一步达到节能的效果。 • c. 更大流量的室外风机允许机组安装在大厦的设备层内，通过导风管 向外侧大气排放热量。当机组不需安装在设备层时，可降低风机功率 以减少噪声。
GMV-Pd160W/NaBS-N1
32
6
6.0×5
GMV-Pd180W/NaBS-N1
32
6
6.0×5
GMV-Pd250W/NaB-N1
32
6
6.0×5
GMV-Pd300W/NaB-N1
32
6
6.0×5
GMV-Pd350W/NaB-N1
40
10
10.0×5
GMV-Pd400W/NaB-N1
40
10
三、E系列风管机 1、产品特点 ◆机身紧凑轻巧 大量采用非金属材料，机身轻而薄，制冷量6300W的E系列风管机，其壳体厚度仅为20厘米，行业内最小产 品之一，安装于天花板内，不占室内空间，非常适合家庭和办公场所使用。 ◆智能排水装置 智能排水装置可使水位落差高达1.1米，施工安装更简便，大大丰富了功能需求。 ◆安装方便，简洁美观 卡扣式塑料滤网设计、可拆卸风机系统、独立设计的水泵组件及电器盒组件，有效的解决了过滤网、风机、 电机、水泵、电器盒在维修空间不宽裕时难以拆卸的问题，安装维修更便捷。 在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。也可以根据回风位置及室内机安装位置的 不同选择下部回风或后部回风。 采用控制先进的触摸式显示器，更加简捷、美观、高档。 ◆普通静压的室内机配置四档风机 室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处空间,风量小,噪音低。四 档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。 ◆灵活设置，均匀送风 风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个 房间同时供应冷量或热量以及均匀送风的需要。 产品外形图
