屋面沥青防水卷材保护层的施工要求
(完整word版)高聚物改性沥青防水卷材屋面防水层施工工艺标准
高聚物改性沥青防水卷材屋面防水层施工工艺标准1 适用范围本工艺标准适用于工业与民用建筑工程坡等小于25%的Ⅰ~Ⅲ级屋面采用高聚物改性沥青卷材热熔法施工防水层的施工。
2 引用标准GB18242—2000 《弹性体改进沥青防水卷材》GB18243—2000 《塑性体改性沥青卷材》GB50207—2002 《屋面工程质量验收规范》GB50300—2001 《建筑工程施工质量验收统一标准》3 施工准备3.1 技术准备3.1.1 施工前必须有施工方案，要有文字及口头技术交底。
3.1.2 必须由专业施工队伍来施工。
作业队的资质合格，操作人员必须持证上岗。
3.2 材料要求3.2.1 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材：常有的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。
其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。
3.2..1.1 高聚物改性沥青防水卷材规格见表3.2-1。
高聚物改性沥青防水卷材规格表 表3.2-13.2.1.1.2 高聚物改性沥青防水卷材的外观质量和技术性能应符合表3.2-2、表3.2-3的要求。
高聚物改性沥青防水卷材的外观质量表3.2-2高聚物改性沥青防水卷材技术性能（SBS 及APP 沥青卷材） 表3.2-33.2.2 配套材料3.2.2.1 氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。
3.2.2.2 橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。
3.2.2.3 保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。
3.2.2.4 70号汽油，用于清洗受污染的部位。
4 主要机具4.1 电动搅拌器、高压吹风机、自动热风焊接机。
4.2 喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。
屋面防水卷材施工方案
屋面防水卷材施工方案
图文并茂
一、屋面防水卷材施工工艺流程
1、基础层检查:完成屋面防水工程前先进行屋面检查，检查强度、水
平度及平整度等，以确保防水施工的质量，确保屋面基础质量良好。
2、清理基层:清理屋面基层处理，利用机械手段清理表面的旧防水涂料、旧沥青防水、沙浆、杂物等，使表面光滑无细屑，准备好涂装的质量
环境。
3、屋面防水卷材拉布:运用拉布机将屋面防水卷材平铺在屋面，每层
间距严格控制。
4、屋面防水卷材与基层粘接:将屋面防水卷材与基层粘接，利用沥青
胶粘结剂，并将细砂和碎石垫层夯实，使防水材料牢固，提高防水性能。
5、保护层施工:在施工完毕后，将屋面涂装厚度均匀的保护层，可以
选用玻璃纤维布、PE、PVC织物、橡胶和涂装环氧树脂等，这些保护层主
要是用来防止屋面水泥渗漏。
6、完成施工：当施工完成后，屋面完成施工后，务必进行质量验收，确保工程质量，避免出现质量问题。
二、施工分类
1、防水卷材施工分类
（1）选用屋面防水卷材：选用屋面防水卷材，它可以抵抗恶劣的气
候和环境；
（2）使用。
SBS改性沥青防水卷材施工方案
SBS改性沥青防水卷材一、防水对应相关工序的要求1、对基层表面的要求：①基层表面应平整牢固，清洁干燥不翻砂，以利于防水卷材与基层粘结。
②阴阳角处应做成圆弧或45°（135°）折角。
2、对保护层要求：当防水层验收合格后，土建单位应尽快按图纸设计要求做好保护层，以防止其他人为因素对防水层局部损坏，而影响整体防水效果。
二、施工准备工作1) 技术准备：组织操作人员学习设计图纸；熟悉本工程防水构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上岗进行施工操作。
确定本防水工程检查验收工序为：进场材料抽样复验——找平层含水率测定——节点密封处理和增强附加层——涂刷冷底子油——卷材铺贴——搭接缝边粘合和密封材料封边处理——卷材收头固定和密封。
以上每道工序完成，必须由质量检查人员检验合格后，方能进行下道工序的施工。
2) 材料准备：本工程所需的主要防水材料有：3㎜厚SBS改性沥青防水卷材、涂刷冷底子油。
3）施工技术交底：Ⅰ、卷材搭接缝宽度卷材防水层采用空铺法施工，故要求长边及短边搭接缝宽度均不得小于100mm，转角附加层宽度不小于500mm。
为确保搭接缝宽度，应先在找平层上弹出粉线，进行卷材试铺，无问题后方可进行正式的铺贴。
II、掌握好卷材热熔胶的加热程度卷材底部的热熔胶加热不足，卷材与基层粘结不牢；过分加热，易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。
因此，要求烘烤时要使卷材底面和基层同时均匀加热，喷枪要沿卷材横向缓缓来回移动，移动速度要合适，使卷材幅度内加热温度均匀，至热熔胶熔融呈光亮黑色时，即可趁卷材柔软情况下滚铺粘贴。
III、辊压、排气应趁热用压辊滚压，排出卷材下面的空气，并使之粘贴牢固。
表面平展，无皱褶现象。
IV、搭接缝施工在进行搭接缝粘贴前，应先接下层表面80mm宽的铝膜用喷枪烧熔，注意不要烧伤搭接缝的卷材，粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热熔胶刮平，沿边封严。
屋面SBS防水卷材施工方案(1)

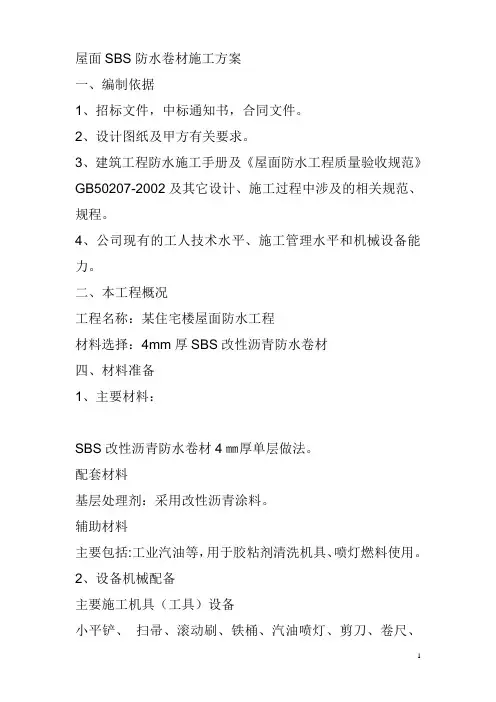

屋面SBS防水卷材施工方案一、编制依据1、招标文件，中标通知书，合同文件。
2、设计图纸及甲方有关要求。
3、建筑工程防水施工手册及《屋面防水工程质量验收规范》GB50207-2002及其它设计、施工过程中涉及的相关规范、规程。
4、公司现有的工人技术水平、施工管理水平和机械设备能力。
二、本工程概况工程名称：某住宅楼屋面防水工程材料选择：4mm厚SBS改性沥青防水卷材四、材料准备1、主要材料：SBS改性沥青防水卷材4㎜厚单层做法。
配套材料基层处理剂：采用改性沥青涂料。
辅助材料主要包括:工业汽油等，用于胶粘剂清洗机具、喷灯燃料使用。
2、设备机械配备主要施工机具（工具）设备小平铲、扫帚、滚动刷、铁桶、汽油喷灯、剪刀、卷尺、墨线盒、刷子、角桶.五、4mm厚SBS改性沥青防水卷材施工工艺1、施工流程材料准备→技术准备→基层处理→涂布底油→细部处理→卷材试铺→铺贴卷材→保护层→质量检验→成品保护2、基层处理（1）找平层应以水泥砂浆抹平压光，基层与突出屋面的结构（如女儿墙、天窗、变形缝、烟囱、管道、旗杆等)相连的阴阳角；基层与檐口、天沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形，其半径一般为50㎜。
（2）基层表面应坚实且具有一定的强度，清洁干净，表面无浮土、砂粒等污物，残留的砂浆块或突起物应以铲刀削平。
（3）伸出屋面的管道、及连接件应安装牢固，接缝严密，若有铁锈、油污应以钢丝刷、砂纸溶剂等予以清理干净.六、4mm厚SBS改性沥青防水卷材施工方法1、涂布底胶目的，清理基层灰尘，隔绝基层潮气，增强卷材和基层的粘结能力.用长把刷把稀释过的氯丁胶或沥青涂料均匀的涂刷在干净和干燥的基层表面上,复杂部位用油漆刷刷涂，要求不露白，涂刷均匀.干燥4小时以上至不粘脚后方可进行下道工序. 2、卷材施工卷材实行热熔铺贴（1）卷材的配置—应将卷材顺长方向进行配置，使卷材长向与流水方向垂直，卷材搭接要顺流水坡方向,不应成逆向。
（2)先铺设高跨屋面，后铺下层的屋面，先铺设排水比较集中的部位（如排水、檐口、天沟等处）按标高由低向高的顺序铺设。
屋面卷材防水施工技术交底
屋面卷材防水施工技术交底展开全文交底内容：一、材料要求1、SBS改性沥青防水卷材，采用两层(3mm+3mm)厚SBS（聚酯胎，低温柔度-25度）。
2、汽油、二甲苯等：用于喷灯、清洗工具。
3、橡胶沥青嵌缝膏：用于特殊部位、管根等处的嵌固密封；二、主要机具小平铲、钢线刷、滚刷、橡皮刮板、汽油喷灯等，由施工队准备。
三、作业条件：1、基层必须牢固，无松动现象；表面应平整、牢固、干燥；阴阳角处均应做成圆弧形（半径50mm）。
2、每部位屋面施工时待屋面女儿墙、机房、水箱间伸出屋面的设备、水暖管道安设完毕，设备基础、出屋面的通风道等施工完毕后进行屋面防水工程的施工。
3、防水施工用材料均为易燃物，必须准备好相应的消防器材，作业面设置灭火器，并派专人看火。
4、施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底。
5、地下防水工程必须由专业队施工，操作人员持证上岗6、铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固，不空鼓、不起砂。
四、操作工艺1、防水工艺流程：基层处理→刷冷底子油→附加层施工→铺第一层防水卷材→热熔封边→验收→铺第二层防水卷材→验收→蓄水试验→验收2、基层处理：2.1基层的凹槽缺陷用1:2.5水泥砂浆找平，达到表面光滑平顺。
2.2出屋面的管根、阴阳角等部位用1：2.5水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。
2.3铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。
基层干燥，含水率不大于9%，检测方法：将1m*1m 见方的同质卷材平铺在防水基层上，在中午太阳直射3小时后掀开，基层覆盖部位与卷材上未见水印即可做防水层施工。
3、刷冷底子油：冷底子油均匀涂刷一遍，要求涂刷均匀一致，不得漏涂。
冷底子油干燥后方可进行下道工序。
4、弹红粉线：按卷材宽幅拉通线将卷材敷设基准线弹出。
5、附加层施工：所有的阴阳角、套管管根、突出屋面的烟风道、雨水口、水落管、预埋件等处必须有附加层，附加层宽度不小于500mm，两边均匀搭接250mm，要求进行满粘；出屋面的管道根部直径600mm范围内两边均匀搭接300mm，要求进行满粘；附加层宽度直径在由三个面组成的阴角、底板外侧立本在与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第二层附加保护层。
屋面卷材防水层施工工艺标准
屋面卷材防水层施工工艺标准XDQB2002—022一、工艺流程：基层清理→冲洗干净→自然干燥→刷冷底子油一道→先施工细部构造→后粘贴大面积卷材→蓄水试验→最后做卷材的保护层→设置伸缩缝→质量检查→产品保护。
二、操作要求：1、施工前，应先掌握细部构造及有关技术要求,并应编制防水工程的施工方案或技术措施。
2、屋面工程的防水必须由防水专业队伍或防水工施工.严禁非防水专业队伍或非防水工进行屋面防水施工。
3、屋面防水工程所用的卷材应符合设计图纸的要求,并有材料质量证明文件,并经指定的质量检测部门认证，确保其质量符合技术要求.材料进场后，工地施工员应在监理（建设）人员的见证下按施工规范规定进行取样复检,合格后方可投入使用.4、当下道工序或相邻工程施工时，对屋面工程已完成的部分应采取保护措施，防止损坏。
5、伸出屋面的管道、设备或预埋件，应在防水层施工前安装完毕。
屋面防水层完工后应避免在其上凿孔打洞.6、找平层表面应压实平整，并有二次以上的压光且充分养护，不得有酥松、起砂和起皮现象。
7、基层与突出屋面结构的连接处，以及基层的转角处均应做成圆弧,圆弧半径为50mm,水落口做成略低凹坑。
8、屋面坡度小于3％时卷材宜平行屋脊铺贴；大于3％可平行或垂直屋脊铺贴;上下层卷材不得相互垂直铺贴.9、施工时先做节点、附加层和屋面排水较集中部位的处理，然后由屋面最低标高处向上施工。
10、高聚物改性沥青防水卷材的搭接宽度：采用满粘法时为80mm，采用空铺法、点粘法、条粘法时为100mm。
11、搭接缝宜用材性相容的密封材料封严.在铺贴卷材时,不得污染檐口的外侧和墙面。
12、上女儿墙的卷材的端部应裁齐，压入预留的凹槽内，用压条或垫片钉压固定，然后用密封材料将凹槽封严.13、热熔法铺贴卷材时加热应均匀，以卷材表面熔融至光亮黑色为度,不过份加热烧穿卷材。
14、卷材表面热熔后应立即滚铺卷材,滚铺时应排除卷材下面的空气,使之平展,不得皱折。
15、热熔法铺贴卷材时搭接缝部位的处理宜以溢出热熔的改性沥青为原料,并随即刮封接口。
沥青油毡卷材屋面防水层施工方案
沥青油毡卷材屋面防水层施工方案1、依据标准：《建筑工程施工质量验收统一标准》《屋面工程施工质量验收规范》2、施工准备2.1材料及要求：2.1.1沥青油毡卷材品种、标号、质量、技术性能，必须符合设计和施工技术规范的要求。
产品有合格证，并应做复试。
2.1.1.1沥青油毡防水卷材规格见表10-4。
沥青油毡防水卷材规格表10-42.1.1.2沥青油毡防水卷材的物理性能见表10-5。
2.1.1.3沥青玻璃布胎油毡技术性能见表10-6。
2.1.2胶结材料：2.1.2.1建筑石油沥青10号、30号或道路石油沥青60号甲、60号乙。
2.1.2.2填充料：滑石粉、板岩粉、云母粉、石棉粉，其含水率不大于3%，粉状通过900孔筛。
沥青油毡防水卷材的物理性能表10-5沥青玻璃布胎油毡技术性能表10-62.1.3其他材料：豆石要求粒径3～5mm，汽油、煤油、麻丝、苯类、玻璃布等。
2.1.4冷作业施工LQ-冷玛帝脂，技术性能见表10-7LQ-冷玛帝脂技术性能表10-7注：冷玛帝脂与玻璃布胎沥青油毡卷材配套使用，便于冷作业施工。
2.2主要机具：2.2.1沥青专用锅、燃料（煤）、保温车。
2.2.2油桶、油壶、笊篱（漏勺）、铁锹、刮板、棕刷、温度计（350～400℃）。
2.2.3消防器材用具、灭火器等。
2.3作业条件：2.3.1屋面施工前，应掌握施工图的要求，造反防水工程专业队，编制防水工程施工方案。
2.3.2屋面施工应按施工工序进行检验，基层表面必须平整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷。
2.3.3屋面防水层的基层必须施工完毕，经养护、干燥，且坡度应符合设计和施工技术规范的要求，不得有积水现象。
2.3.4防水层施工前，突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等，应做好基层处理；阴阳角、女儿墙、通气囱根、天窗、伸缩等、变形缝等处，应做成半径为150mm的圆弧或钝角。
3、操作工艺3.1工艺流程：基层清理→沥青熬制配料→喷刷冷底子油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层。
屋面卷材防水施工方案
屋面卷材防水施工方案为确保本工程防水工程的质量，根据甲方的设计要求，屋面防水层采用3mm的SBS改性沥青防水卷材进行二道施工。
除了设计和材料的选用外，精心施工也是防水施工质量优劣的重要因素，因此编制了本施工方案。
一、编制依据：1.中华人民共和国国家标准《屋面工程技术规范》GB-94.2.国家《现行防水材料标准及施工规范》。
3.海南省《建筑防水工程技术规程》DBJ15-19-97.4.XXX《防水隔热技术规范》。
二、设计要点：1.基层必须清理干净，对基面裂缝、空鼓部位进行修复，以满足防水层施工条件。
2.材料选用：a。
屋面采用二道广州天骄牌SBS改性沥青防水卷材施工；b。
伸出屋面管道及落水口等周边密封采用水不漏收缩水泥砂浆补强；3.施工工艺：a。
卷材与基层采用热熔法施工；b。
卷材与卷材搭接缝采用热熔、热粘复合施工。
4.铺贴方法：a。
条粘法铺贴，使卷材与基层有一部份不粘结，扩大剥离区、避免应力集中，故增大了防水层适应在基层的变形能力，有利于防止卷材起鼓、开裂。
b。
在突出层面的连接处30cm内卷材与基层应满粘法施工。
三、材料特点：1.SBS改性沥青防水卷材具有良好的强度、延伸性、耐热性、耐紫外线照射及耐老化性能。
2.水不漏收缩水泥可获得良好的补偿收缩性能、提高强度、抗渗性及耐酸碱性能。
四、施工准备：1.所有材料必须有合格证、检验报告，并出示给土建施工队。
2.各种屋面防水配套材料、工具必须准备齐全。
3.各种材料及配套材料进场数量必须能满足屋面工程的使用。
4.熟悉和会审图纸，掌握和了解设计意图，收集该品种卷材的有关资料。
5.向操作人员进行技术交底和培训。
6.确定质量目标和检验标准，做好施工记录。
7.提出施工内容要求。
8.掌握天气预报资料。
9.施工人员组织：项目经理、质安员、技术负责、施工队长各1人，施工队伍分2组，每组8人。
10.消防准备：①施工前申请点火证，施工现场进行热熔防水施工时，不得有焊接及其它明火作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面沥青防水卷材保护层的施工要求
(1)屋面沥青防水卷材的上面铺设热玛蹄脂，应选择绿豆砂作为保护层。
绿豆砂必须预先清洗，真正做到洁净，用铁板烘烤绿豆砂将其预热至100℃左右，在屋面随刮涂热玛蹄脂随铺撒热绿豆砂，要求绿豆砂铺撒均匀，并实施滚压，使其牢固黏结镶入玛蹄脂内，对于未黏结的绿豆砂要轻轻地清除干净，表面不得残留未黏结的绿豆砂颗粒。
(2)屋面沥青防水卷材的上面铺设冷玛蹄脂，应选用云母或蛭石作为保护层，这两种材料在使用前一定要用筛子筛去混在其中的粉料，铺设时应随刮涂冷玛蹄脂随撒铺云母或蛭石。
由于云母或蛭石起到保护防水层的作用，因此，铺撒必须均匀不能露底，待溶剂基本挥发后，再将多余的云母或蛭石轻轻地清除干净。
(3)屋面沥青防水卷材的上面采用水泥砂浆作为保护层，称之为刚性保护层。
刚性保护层最大的问题在于，由于水泥砂浆自身干缩或大气温度变化影响，往往容易产生龟裂，而且裂缝宽度较大，造成水泥砂浆保护层碎裂、脱落，使保护层失去其应有的作用。
为了避免这种现象出现，使用水泥砂浆作为防水层的保护层时，表面应抹平压光，并应设表面分格缝，分格面积宜为1m2。
所谓表面分格缝是指在保护层表面上做成V形槽。
分格缝的设立极大地削弱了水泥砂浆干缩过程中的内应力，使裂缝均匀分布在分格缝内，避免了大面积的表面龟裂。
刚性保护层与防水层之间，需要干铺一层的防水卷材，作为隔离层。
(4)倘若在沥青防水卷材上满铺块体材料作为防水层的保护层，也应当
视为一种刚性保护层，这种刚性保护层往往由于大气温度升高、膨胀，致使块体表面隆起。
在施工中需要用块体材料作为保护层时，应留设分格缝，分格缝区域面积不宜大于100m2，分格缝的宽度不宜小于20mm。
(5)沥青防水卷材上设置的刚性保护层还有一种做法，就是用细石混凝土作为防水层的保护层，与水泥砂浆保护层不同的是，由于混凝土内骨料的作用，吸纳了一部分干缩过程中的内应力，鉴于这个原因，用细石混凝土作为保护层时，混凝土振捣一定要密实，表面抹平压光，同样需要留设分格缝，只不过分格缝之间形成的分格面积不宜大于36m2。
(6)通过了解上述要求我们发现，凡是刚性保护层都需要根据使用的材料设置不同面积的分格缝，尽管如此，仍然不能低估高温气候下，刚性保护层热胀产生的强大横向推力，这种推力仍然足以使女儿墙产生裂缝，导致屋面的渗漏。
因此，还需要同时建立两个有效的措施：1)对保护层采取措施：凡刚性保护层与女儿墙或山墙以及与突出屋面建筑的连接处，都需要留置宽度为30mm的空隙，待全部刚性保护层完成后，再用密封材料嵌填严密。
2)对女儿墙等部位采取措施：在大部分情况下建筑物的外墙都设有钢筋混凝土圈梁，屋面圈梁的上皮标高一般都等同于屋面板的板面，为了阻止刚性保护层横向推力，可以将屋面圈梁的截面加大，使其高出屋面板板面200mm，利用加大的钢筋混凝土圈梁，抵抗刚性保护层的横
向推力，保护女儿墙或山墙不产生裂缝。
