水电站励磁系统检修工艺规程Q/XS 237-101.09-20191．主题内容与适用范围本规程规定了微机励磁系统大修、小修的周期、检修和试验方法及质量验收标准。
本规程适用微机励磁系统大修、小修、临检，日常维护和消缺也应参照本规程。
2．引用标准1.1本规程根据国家标准和厂家有关资料，结合本厂励磁系统运行管理、检修维护情况而编写。
3．设备规范和设备技术规范3.1技术参数见运行规程。
3.2硬件配置见运行规程。
3.3软件配置见运行规程。
3.4微机励磁装置包括一个调节器柜、两个整流柜、一个灭磁开关柜和一个电源进线柜。
4．总则4.1检修性质、周期及工期4.2大修、小修标准项目4.3检修前准备工作4.3.1图纸资料准备：励磁系统原理图、运行维护手册、回路安装图、前次检修记录、检修文件包等。
4.3.2工器具及仪表准备：500V摇表、组合工具、2000W的电炉、专用PC机、测试导线、数字万用表、相序表、钳形电流相位表、钳形电流表、移动式卷线盘连接导线、试验台4.3.3材料准备：电子清洗剂、酒精、白布、毛刷、绝缘胶布、记号笔4.3.4严格履行工作许可手续，做好安全措施。
4.4检修工作的安全技术措施4.4.1拉开加热器交流电源开关；4.4.2拉开交流工作电源开关；4.4.3拉开直流工作电源开关；4.4.4拉开起励电源开关；4.4.5拉开五极隔离开关；4.4.6检查磁场断路器确在断开位置；4.4.7解开发电机灭磁开关励磁屏内至发电机转子的励磁电缆4.4.8解开发电机励磁电源屏内至励磁变低压侧的电缆4.4.9摇测绝缘前应断开所有弱电回路，摇测完后应恢复所有断开部位；4.4.10甩开的导线裸露部分应用绝缘绞布包好，检修完毕后应确保恢复所有拆除的导线。
4.5验收总结4.5.1严格执行验收制度，确保检修质量，未经验收的设备不得投入运行。
4.5.2设备交付验收前由工作负责人进行严格自检。
验收项目由专业班长、分部专责工程师负责，应全面掌握质量标准，并做好必要的技术记录。
水电站励磁系统运行规程
87
Q/ZSDL-SW 1050405-2010
前言
本标准由四川圣达水电开发有限公司标准化领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准主要起草人：曾宏、刘恒、王涛、曾庆宗。
88
励磁系统运行规程
Q/ZSDL-SW 1050405-2010
ax
m
å Ii
式中 i -1 —— m 条并联支路电流的和。 Imax——并联支路中的电流最大值。
4 主要技术参数
4.1 励磁系统的主要技术参数见表 1 表 1 励磁系统的主要技术参数
项目 定子额定电压 定子额定电流 励磁额定电压 励磁额定电流 励磁空载电压 励磁空载电流 机端 TV 变比 机端 TA 变比
5.13 调节器通道间的切换，除下列情况外，在任何时间都可自动或手动进行通道切换
5.13.1 在运行通道中检测到故障，自动切换到备用的通道运行，在故障排除后可人为切回到原通道运 行，也可在本通道运行。 5.13.2 如果备用通道故障，将闭锁从运行通道到备用通道的人为切换。 5.13.3 发电机正常停机采用逆变灭磁，事故停机跳灭磁开关将能量转移到灭磁电阻进行灭磁。 5.13.4 励磁装置的起励条件为：
5.16 电源系统
5.16.1 直流控制电源供励磁系统逻辑控制回路使用，从机组交直流分电屏Ⅱ段母线 2KK4 引入，经 Q1 供电，电压 DC220V 。 5.16.2 调节器的计算机部分使用直流和交流两路外部电源。直流电源与直流控制电源同源，从机组交 直流分电屏Ⅱ段母线 2KK4 引入（即：与励磁系统控制电源为同一电源引入在屏后电源端子并接），经 Q2 供给开关电源模块 G11。交流电源取自厂区 UPS 电源系统（注：1F 主厂房 UPSⅠ段 QF3，2F 主厂房 UPSⅠ段 QF4，3F 主厂房 UPSⅡ段 QF11，4F 主厂房 UPSⅡ段 QF14），经 Q3 供给开关电源模块 G12。开关 电源模块 G11 和 G12 的输出并联，若其中之一因故被切除，不影响调节器正常运行。 5.16.3 可控硅整流柜冷却风机采用两路 AC220V 电源，从调节柜引入装置。冷却风机主电源取自 400V 厂用电Ⅰ段（注：1F：引至 2P 4112QF，2F：引至 2P 4113QF，3F：引至 5P 4131QF，4F：引至 5P 4132QF） 经 Q4 供给，备用电源取自 400V 厂用电Ⅱ段（注：1F：引至 9P 4213QF，2F：引至 9P 4214QF，3F：引 至 10P 4227QF，4F：引至 10P 4228QF）经 Q5 供给。采用双电源切换接入，主电源优先，当主电源失电， 备用电源将自动投入。当主电源恢复后自动切换至主电源供电。 5.16.4 照明电源与冷却风机主电源同源，从调节柜引入，供柜内照明和电加热器使用。 5.16.5 磁场开关合闸电源取自机组交直流分电屏直流Ⅱ段母线 2KK8，从灭磁柜引入。 5.16.6 起励电源取自于 800Ah 直流系统主馈电屏（注：1FⅠ段 1K8，2FⅠ段 1K9，3FⅠ段 1K11，4FⅠ 段 1K12），从灭磁柜引入。在励磁投入时，提供起励能量。
QHN-1-0000.08.019-2015 中国华能集团公司火力发电厂励磁监督标准(报批稿)
GB 50150电气装置安装工程电气设备交接试验标准
GB 50171电气装置安装工程盘、柜及二次回路接线施工及验收规范
DL/T 279发电机励磁系统调度管理规程
DL/T 294.1发电机灭磁及转子过电压保护装置技术条件第1部分：磁场断路器
DL/T 294.2发电机灭磁及转子过电压保护装置技术条件第2部分：非线性电阻
c)电力系统稳定器或其他附加控制单元的输出噪声应小于±0.005p.u.。
d)电力系统稳定器应能自动和手动投切，当发电机有功功率达到一定值应时能自动投切，故障时能自动退出运行。
4.1.1.21
a)最大励磁电流限制器，限制励磁电流不超过允许的励磁顶值电流；
b)强励反时限限制器，在强励达到允许的持续时间时，应能自动将励磁电流减至长期连续运行允许的最大值；
本标准审定：中国华能集团公司技术工作管理委员会
本标准批准人：
火力
1
本标准规定了中国华能集团公司(以下简称“集团公司”)所属火力发电厂励磁监督相关的技术标准内容和监督管理要求。
本标准适用于公司所属200MW及以上汽轮发电机组励磁系统，200MW以下汽轮发电机组励磁系统可参照执行。
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T 1166大型发电机励磁系统现场试验导则
DL/T 1167同步发电机励磁系统建模导则
DL/T1231电力系统稳定器整定试验导则
JB/T 7784透平同步发电机用交流励磁机技术条件
JB/T 9578稀土永磁同步发电机技术条件
Q/HN-1-0000.08.049-2015中国华能集团公司电力技术监督管理办法
(整理)发变组及励磁系统技术规范-电厂电气运行规程.

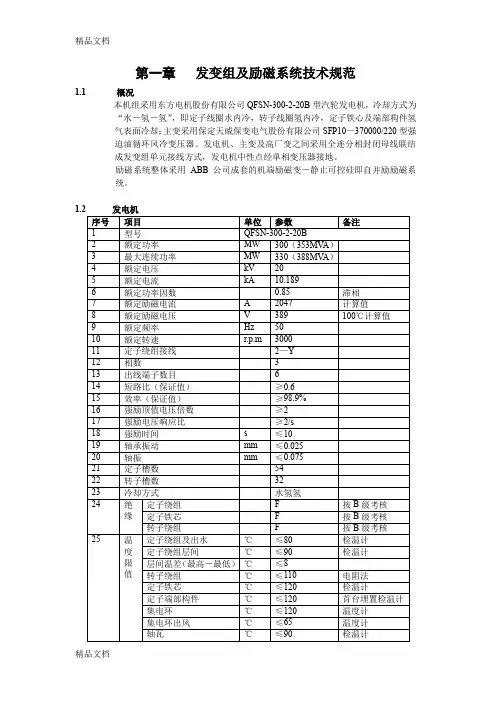

第一章发变组及励磁系统技术规范1.1 概况本机组采用东方电机股份有限公司QFSN-300-2-20B型汽轮发电机，冷却方式为“水－氢－氢”，即定子线圈水内冷，转子线圈氢内冷，定子铁心及端部构件氢气表面冷却；主变采用保定天威保变电气股份有限公司SFP10—370000/220型强迫油循环风冷变压器。
发电机、主变及高厂变之间采用全连分相封闭母线联结成发变组单元接线方式，发电机中性点经单相变压器接地。
励磁系统整体采用ABB公司成套的机端励磁变－静止可控硅即自并励励磁系统。
1.4 励磁系统整体采用ABB 公司UNITROL5000型成套的机端励磁变－静止可控硅即自并励励磁系统，励磁变变比20/0.8kV，正常运行时，随机采用一个通道工作，一个通道即为紧急备用。
正常运行时，要求周围环境温度+5～+40℃，相关空气湿度5%～85%第二章 发变组的启动及并网2.1 发变组的启动2.1.1 发变组启动前的检查和准备2.1.1.1 终结发变组一、二次回路工作票，拆除全部临时安措，恢复常设安全措施； 2.1.1.2 检查发变组一、二次设备及回路各表计完好，场地清洁；2.1.1.3 检查发电机滑环清洁，碳刷接触良好、压力均匀，碳刷在刷握内活动自如，无卡涩现象，连接线牢固完整；2.1.1.4 发电机定子冷却水系统、氢气系统（含氢气冷却器）及密封油系统投入运行正常，各冷却介质符合技术规范要求。
发电机充、排氢过程中禁止发电机及其系统的任何操作；2.1.1.5 发电机检修后、气候急剧变化或备用时间超过一周，启动前应测量发电机各部的绝缘电阻值，其值与上次比较无显著降低，且不低于以下规定值：1. 发电机定子绝缘电阻不能低于上次测量值的1/3～1/5（通水）（1000V~2500V兆欧表）；2. 发电机转子绕组（包括励磁回路）：≥1 MΩ（500V~1000V兆欧表）；3. 发电机轴承绝缘电阻：≥1 MΩ（1000V兆欧表）；4. 以上绝缘电阻任一项不满足规定值时，应查明原因并消除；若一时不能消除，发电机能否启动由总工程师批准；2.1.1.6 检查发电机大轴接地碳刷接地良好；2.1.1.7 检查发电机各部温度测点指示读数正常合理；2.1.1.8 检查主变、高厂变本体清洁，无杂物，外壳接地应良好，本体、油枕、散热器、油阀门等处均无渗、漏油现象；2.1.1.9 主变、高厂变油枕和充油套管的油色应透明，油位计指示与环境温度对应的指示一致。
200MW电气运行规程(修改版4.30.)解析
国华西来峰发电厂2×200MW机组电气运行规程第一部分发电机运行规程1技术规范1.1 #1、2发电机规范1.2.1 励磁变规范国华西来峰发电厂2×200MW机组电气运行规程2.1 发电机的绝缘电阻2.1.1 发电机在启动前，应测量发电机的定子及励磁回路的绝缘电阻，并将测量日期、国华西来峰发电厂2×200MW机组电气运行规程线圈温度、绝缘值记入绝缘记录本，如不合格应汇报单元长、值长。
2.1.2 发电机定子回路的绝缘电阻用2500V摇表测量，其值不应低于以前同一线圈温度和空气湿度时的1/3-1/5，且最低不得低于每千伏1兆欧（18MΩ）。
当测量的发电机绝缘电阻数值低于规定时，应查找原因并汇报值长，同时通知检修人员进行处理，若采取措施仍不合格，应汇报总工。
2.1.3 发电机滑环的绝缘电阻，用不大于500V摇表测量，其绝缘电阻不得低于0.5MΩ。
在测量滑环的绝缘电阻，一定要将电刷全部断开，防止摇表电压加到可控硅上。
如低于规定值时，应查找原因并汇报值长，同时通知检修人员进行处理，若采取措施仍不合格，应汇报总工。
2.1.4 发电机绝缘电阻不合格，严禁机组启动。
2.2 发电机正常运行各部允许温度2.3.1 发电机可以降低功率因数运行，但定、转子电流不允许大于额定值，且视在功率不得大于额定值；在特殊情况下功率因数可以在“1”短时运行，而正常情况下，功率因数一般不应大于迟相的0.95。
2.3.2 发电机在额定功率因数下,电压变化范围为±5％和频率变化范围为-3%～2%时,应能连续输出额定功率。
不同电压、频率下各部分温升见下表：国华西来峰发电厂2×200MW机组电气运行规程，最大变动范围不得超过±10％Un。
电压在正2.3.3 发电机电压正常变动范围为±5％Un常范围内变动时，发电机额定出力不变。
发电机电压可在110％Un电压下连续运行，但其励磁电流不允许超过额定值。
发电机运行规程

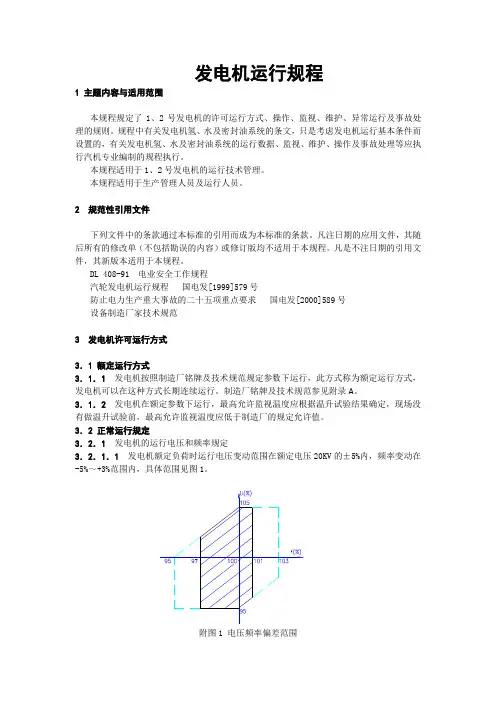

发电机运行规程1 主题内容与适用范围本规程规定了1、2号发电机的许可运行方式、操作、监视、维护、异常运行及事故处理的规则。
规程中有关发电机氢、水及密封油系统的条文，只是考虑发电机运行基本条件而设置的，有关发电机氢、水及密封油系统的运行数据、监视、维护、操作及事故处理等应执行汽机专业编制的规程执行。
本规程适用于1、2号发电机的运行技术管理。
本规程适用于生产管理人员及运行人员。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡注日期的应用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程。
凡是不注日期的引用文件，其新版本适用于本规程。
DL 408-91 电业安全工作规程汽轮发电机运行规程国电发[1999]579号防止电力生产重大事故的二十五项重点要求国电发[2000]589号设备制造厂家技术规范3 发电机许可运行方式3．1 额定运行方式3．1．1 发电机按照制造厂铭牌及技术规范规定参数下运行，此方式称为额定运行方式，发电机可以在这种方式长期连续运行。
制造厂铭牌及技术规范参见附录A。
3．1．2 发电机在额定参数下运行，最高允许监视温度应根据温升试验结果确定，现场没有做温升试验前，最高允许监视温度应低于制造厂的规定允许值。
3．2 正常运行规定3．2．1 发电机的运行电压和频率规定3．2．1．1 发电机额定负荷时运行电压变动范围在额定电压20KV的±5%内，频率变动在-5%～+3%范围内，具体范围见图1。
附图1 电压频率偏差范围3．2．1．2短时U / f能力见附图2。
当功率因数为额定值时，电压变化范围不超过±5%和频率变化范围不超过－3%～＋1%时（附图1中阴影部分），发电机允许连续输出额定功率。
当电压变化范围不超过±5%和频率变化范围不超过－5%～＋3%时，发电机也允许输出额定功率，但每年不超过十次，每次不超过8小时。
附图2 短时U/f能力曲线3．2．1．3发电机定子电压最高不高于额定值的10%(22KV), 最低不低于额定值的10%(18KV)。
2励磁系统运行规程
2．磁系统运行规程2.1励磁系统概述及规范2.1.1励磁系统概述a.我厂1＃、2＃汽轮发电机，其励磁调节器能满足发电机手动和自动调节励磁的要求，励磁系统包括主励磁机、永磁付励磁机、励磁整流柜、微机自动励磁调节器以及灭磁柜几部分组成。
Y J L－10－3000型永磁付励磁机，输出500H Z三相60伏交流恒压电源，经过两台G L T－5A自动励磁调节器中的任意一台，供主励磁机的励磁电流。
J L Q－500－3000型主励磁机输出100H Z三相交流电源，经过并联运行的三台G Z L－4型整流柜整流后，作为发电机转子的励磁电流。
b.我厂1、2＃励磁系统采用电力部科学研究院生产的W K K L－2型微机双自动励磁调节器，整套装置具有两个完全相同的调节器柜：A柜和B柜，每个调节器柜的输入电气信号有发电机调节器测量P T二次测的三相发电机电压，发电机仪表P T二次测的三相发电机电压及从发电机电流互感器来得三相定子电流信号，直流信号有发电机转子电压，发电机转子电流及A柜，B柜调节器输出电流。
两个调节器柜并联运行时必须有均衡两个调节器输出电流的均流措施才能稳定运行，为此每个调节器柜除测量本柜的输出电流外还测量对方柜的输出电流，根据两柜输出电流的偏差进行调节使两柜输出电流相等，另外调节器输出电流信号还用于误强励及失磁判断，当双柜并联运行其中一柜发生误强励或失磁故障时，调节柜可迅速切除故障柜。
每个调节柜均有独立的开关电源，电源采用双路供电：一路来自副励磁机，另一路来自220V直流电源。
2.1.2励磁系统设备规范主励磁机永磁付励磁机自动励磁调节柜励磁整流柜2．1．3使用条件a.周围冷却空气温度超过＋40℃，相对湿度不大于75％，最低进风温度低于＋5℃；b.应安装在无爆炸、腐蚀金属和绝缘气体的室内。
2.1.4W K K L微机双自动励磁调节器具有以下功能。
a.P I D调解有多组参数可供选择，也可用笔力调节。
b.两套调节器并列运行时，具有检测自身及对方柜发生故障的能力。
励磁系统运行维护规程
励磁系统运行维护规程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-励磁系统运行维护规程1 范围本标准规定了藤子沟水电站励磁系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。
本标准适用于藤子沟水电站励磁系统的运行维护管理。
2 引用标准《继电保护及安全自动装置技术规程》水电部《大、中型同步发电机励磁系统技术要求》GB/T7409.3—1997励磁设备厂家资料3 设备运行标准3.1 设备概述及运行方式3.1.1 自并激励磁系统（自并励）由微机励磁调节器、可控硅整流装置、灭磁开关、灭磁过电压保护装置、励磁变压器等组成的五柜式系统。
3.1.1.1 两套互为备用的SWL-Ⅱ型微机励磁调节器是整个励磁系统控制部分，完成励磁装置信号采集输出、分析计算、状态监视和故障报警、控制引出，最终实现可控硅触发控制励磁电流。
其调节器软件具有：自动起励、自动跟踪系统电压、调差、强励、过励限制、欠励限制等功能。
3.1.1.2 可控硅整流装置、励磁变压器是励磁系统的功率部分，为发电机提供励磁电流，输出电流值由调节器提供的触发脉冲控制。
3.1.1.3 灭磁过电压保护装置是发电机及电力系统故障快速灭磁保护和励磁系统过电压保护。
3.1.2 励磁系统电源包括风机电源、直流控制电源、交流控制电源、试验电源、合闸电源、起励电源、辅助电源。
3.1.2.1 辅助电源由励磁变低压侧经辅助变压器提供。
3.1.2.2 风机电源、照明电源、交流控制电源由厂用电源AC220V提供，试验电源由厂用电AC380V经FU11，FU12，FU13提供。
3.1.2.3 灭磁开关合闸电源、起励电源为同一直流电源（合闸电源）。
3.1.2.4 直流控制电源取自直流屏。
3.1.3 系统的电气参数有：励磁电流IL 、励磁电压ＵL、定子电压ＵG、阳极电压U、QG、移相角等。
3.1.4 起励以残压起励为主、直流它励为辅。
3.1.4.1 残压起励：机组启动频率正常，即可显示发电机残压，残压若满足起励要求，便可实现残压起励；3.1.4.2 直流它励：它励直流的起励电流不大于10%空载额定励磁电流。
