人教版高中物理选修3-1第三章《磁场》检测题(包含答案)
人教版高中物理选修3-1第三章《磁场》检测题（包含答案）1 / 9《磁场》检测题一、单选题1．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置，其核心部分是两个D 型金属盒，置于匀强磁场中，两盒分别与高频电源相连．下列说法正确的有A ．粒子被加速后的最大速度随磁感应强度和D 型盒的半径的增大而增大B ．高频电源频率随粒子速度的增大而增大C ．粒子被加速后的最大动能随高频电源的加速电压的增大而增大D ．粒子从磁场中获得能量2．如图所示，已知长直通电导线在周围某点产生磁场的磁感应强度大小与电流成正比、与该点到导线的距离成反比.4根电流大小相同的长直通电导线a 、b 、c 、d 平行放置，它们的横截面的连线构成一个正方形，O 为正方形中心，a 、b 、c 中电流方向垂直纸面向里，d 中电流方向垂直纸面向外，则a 、b 、c 、d 长直通电导线在O 点产生的合磁场的磁感应强度 ( )A ．大小为零B ．大小不为零，方向由O 指向dC ．大小不为零，方向由O 指向cD ．大小不为零，方向由O 指向a3．电子以速度0v 垂直进入磁感应强度为B 的匀强磁场中，则A ．磁场对电子的作用力可能做功B ．磁场对电子的作用力始终不变C ．电子的动能始终不变D ．电子的动量始终不变4．静电场、磁场和重力场在某些特点上具有一定的相似性，结合有关“场”的知识，并进行合理的类比和猜想，判断以下说法中可能正确的是（ ）A ．电场和磁场的概念分别是奥斯特和楞次建立的B ．重力场与静电场相类比，重力场的“场强”相等于重力加速度，其“场强”大小的决定式为g=G/m ，即重力G 越大，g 越大；质量m 越大，g 越小。
C ．静电场与磁场相类比，如果在静电场中定义“电通量”这个物理量，则该物理量表示穿过静电场中某一（平或曲）面的电场线的多少D ．如果把地球抽象为一个孤立质点，用于形象描述它所产生的重力场的所谓“重力场线”的分布类似于真空中一个孤立的正电荷所产生的静电场的电场线分布5．如图所示，半径为R 的圆形区域内有垂直于纸面向里的匀强磁场．重力不计、电荷量一定的带正电粒子以速度v 正对着圆心O 射入磁场，若粒子射入、射出磁场点间的距离为R ，则粒子在磁场中的运动时间为( )A ．B ． 23R v πC ． 3R vD ． 3R vπ 6．如图所示是我国最早期的指南仪器——司南，静止时它的长柄指向南方，是由于地球表面有地磁场。
下列与地磁场有关的说法，正确的是（ ）A ．地磁场是假想的，客观上不存在B ．地球表面上任意位置的地磁场方向都与地面平行C ．通电导线在地磁场中可能不受安培力作用D ．运动电荷在地磁场中受到的洛伦兹力可以对运动电荷做正功7．长为L 的直导体棒a 放置在光滑绝缘水平面上,固定的很长直导线b 与a 平行放置,导体棒a 与力传感器相连,如图所示(俯视图)。
a 、b 中通有大小分别为I a 、I b 的恒定电流,I a 方向如图所示,I b 方向未知.导体棒a 静止时,传感器受到a 给它的方向向左、大小为F 的拉力.下列说法正确的是( )人教版高中物理选修3-1第三章《磁场》检测题（包含答案）3 / 9A ．I b 与I a 的方向相同,I b 在a 处的磁感应强度B 大小为b F I LB ．I b 与I a 的方向相同,I b 在a 处的磁感应强度B 大小为a F I LC ．I b 与I a 的方向相反,I b 在a 处的磁感应强度B 大小为b F I LD ．I b 与I a 的方向相反,I b 在a 处的磁感应强度B 大小为a F I L8．关于条形磁铁周围的磁感线，下列说法正确的是A ．条形磁铁两端附近磁感线可以相交B ．越接近条形磁铁两端，磁感线越密集C ．离条形磁铁较远的地方，磁感线是断开的D ．磁感线是真实存在的曲线9．如图所示，通电直导线右边有一个矩形线框，线框平面与通电直导线共面，若使线框逐渐远离（平动）通电导线，则穿过线框的磁通量将（ ）A ．逐渐减小B ．逐渐增大C ．保持不变D ．不能确定10．如图，一段半圆形粗铜线固定在绝缘水平桌面（纸面）上，铜线所在空间有一匀强磁场，磁场方向竖直向下。
当铜线通有顺时针方向电流时，铜线所受安培力的方向A．向前B．向后C．向左D．向右11．如图（甲）所示为一阴极射线管，接通电源后，电子射线由阴极向右射出，在荧光屏上会到一条亮线。
要使荧光屏上的亮线向上偏转，如图（乙）所示。
在下列措施中可采用的（）A．加一电场，电场方向竖直向上 B．加一磁场，磁场方向竖直向上C．加一磁场，磁场方向垂直荧光屏向外 D．加一磁场，磁场方向垂直荧光屏向里二、多选题12．我国第21次南极科考队在南极观看到了美丽的极光．极光是由来自太阳的高能带电粒子流高速冲进高空稀薄大气层时，被地球磁场俘获，从而改变原有运动方向，向两极做螺旋运动（如图4所示），这些高能粒子在运动过程中与大气分子或原子剧烈碰撞或摩擦从而激发大气分子或原子，使其发出有一定特征的各种颜色的光．地磁场的存在，使多数宇宙粒子不能到达地面而向人烟稀少的两极偏移，为地球生命的诞生和维持提供了天然的屏障．科学家发现并证实，向两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与下列哪些因素有关（）A．洛伦兹力对粒子做负功，使其动能减小B．空气阻力做负功，使其动能减小C．靠近南北两极，磁感应强度增强D．以上说法都不对13．如图所示，在屏MN的上方有磁感应强度为B的匀强磁场，P为屏上的一个小孔，PC与MN人教版高中物理选修3-1第三章《磁场》检测题（包含答案）5 / 9垂直．一群质量为m 、带电量为－q 的粒子（不计重力）以相同的速率v 从P 处沿垂直于磁场的方向射入磁场区域，且限制在与PC 夹角为θ的范围内（即图中D ’PD 范围），下列说法正确的有A ．沿PC 方向进入磁场的粒子，打在屏上的位置距离P 点最远B ．沿PD 或PD ’方向进入磁场的粒子，打在屏上的位置距离P 点最远C ．打在屏上的位置距离P 点最远的距离等于mv qBD ．打在屏上的位置距离P 点最近的距离等于2cos mv qB14．用矩形半导体薄片制成一个霍尔元件，E 、F 、M 、N 为其四个侧面。
在E 、F 间通入恒定电流，同时外加与薄片上下表面垂直的匀强磁场，电流和磁感应强度B 的方向如图所示。
若半导体可自由移动电荷为正电荷，M 、N 间产生的电势差为U H 。
下列说法正确的是A ．N 板电势高于M 板电势B ．N 板电势低于M 板电势C ．只增大磁感应强度B ，则U H 变大D ．只增大通入霍尔元件的电流I ，则U H 变大三、实验题15．某同学为了测量一轻弹簧的劲度系数，进行了如下实验设计：如图所示，将两平行金属导轨水平固定在竖直向下的匀強磁场中，金属杆与导轨接触良好，水平放置的轻弹簧一端固定于O 点，另一端与金属杆连接并保持绝缘。
在金属杆滑动的过程中，弹簧与金属杆、金属杆与导轨均保持垂直，弹簧的形变始终在弹性限度内，通过减小金属杆与导轨之间的摩擦和在弹簧形变较大时读数等方法，使摩擦对实验结果的影响可忽略不计请你按要求回答问题。
（1）帮助该同学完成实验设计。
请你用低压直流电源（）、滑动变阻器（）、电流表（A）、开关（）设计一电路图，画在图中虚线框内，并正确连在导轨的C、D两端，要求闭合开关后惮簧将伸长_____。
（2）若电源电动势为3V，内阻较小：滑动变阻器最大阻值为10Ω：电流表内阻较小。
当闭合开关后，发现电路中无电流，请在保持电路完整的条件下，用多用电表来找到故障，则最好选择的挡位是______A．直流电压”10V”挡 B．直流电流“0．5A”挡C．欧姆“×1”挡 D．欧姆”×10”挡（3）排除故障并正确连接电路后．闭合开关，通过一绝缘挡板使金属杆缓慢移动，当移开挡，记下金属杆的位置．断开开关，测出弹簧对板且金属杆静止时，测出通过金属杆的电流为I1应的长度为x1：改变滑动变阻器的阻值，再次让金属杆静止时，测出通过金属杆的电流为I2，弹簧对应的长度为x2，若已知导轨间的距离为d，匀强磁场的磁感应强度为B，则弹簧的劲度系数k＝_________。
16．如图所示，在水平桌面上有一个台秤，台秤上沿东西方向放置金属棒ab，金属棒ab处在沿南北方向的匀强磁场中。
现通过测量金属棒ab在磁场中所受的安培力，来测量磁场的磁感应强度大小并判定其方向（1）在图中画线代替导线完成实验电路图，要求接通电源后电流由a流向b（2）完成下列主要实验步骤中的填空：；①按图接线；②保持开关S断开，读出台秤示数m③闭合开关S，调节R的阻值使电流大小适当，人教版高中物理选修3-1第三章《磁场》检测题（包含答案）7 / 9此时台秤仍有读数，然后读出并记录台秤示数m 1和____________④用米尺测量_________________（3）用测量的物理量和重力加速度g 表示磁感应强度的大小，可以得到B ＝_________。
（4）判断磁感应强度方向的方法是：若m 1＜m 0，磁感应强度方向垂直金属棒向_________（填“南”或“北”）。
四、计算题17．如图所示，在xOy 平面的第一象限有一匀强电场，电场的方向平行于y 轴向下；在x 轴和第四象限的射线OC (OC 与x 轴的夹角为φ)之间有一匀强磁场，磁感应强度的大小为B ，方向垂直于纸面向外。
有一质量为m ，带有电荷量q +的粒子由电场左侧平行于x 轴射入电场。
粒子到达x 轴上A 点时，速度方向与x 轴的夹角也为φ，A 点与原点O 的距离为d ，接着粒子进入磁场，并垂直于OC 飞离磁场。
不计粒子重力影响。
求：(1)粒子在磁场中运动的速度大小；(2)匀强电场的场强大小；(3)粒子水平进入电场时距离原点O 的距离.18．如图所示，在xoy 平面内，有一以坐标原点O 为圆心、R 为半径的圆形区圆周与坐标轴分别交于a 、b 、c 、d 点。
x 轴下方圆弧bd 与b′d′是两个半圆形同心圆弧，bd 和b′d′之间的区域内分布着辐射状的电场，电场方向指向原点O ，其间的电势差为U ；x 轴上方圆周外区域，存在着上边界为y=2R 的垂直纸面向里的足够大匀强磁场，圆周内无磁场。
圆弧b′d′上均匀分布着质量为m 、电荷量为q 的带正电粒子，它们被辐射状的电场由静止加速后通过坐标原点O ，并进入磁场。
不计粒子的重力以及粒子之间的相互作用，不考虑粒子从磁场返回圆形区域边界后的运动。
(1)粒子经电场加速后，在半径为R 的圆形区域内运动的时间为多大?(2)若从a 点进入磁场的粒子不能从磁场上边界射出磁场，则磁感应强度应满足什么条件? (3要使粒子能够垂直于磁场上边界射出磁场，求磁场的磁感应强度的最大值B 0；并求出此时从磁场上边界垂直射出的粒子在磁场中运动的时间；(4)当磁场中的磁感应强度大小为第(3)问中B 0的2倍时，求能从磁场上边界射出粒子的边界宽度。

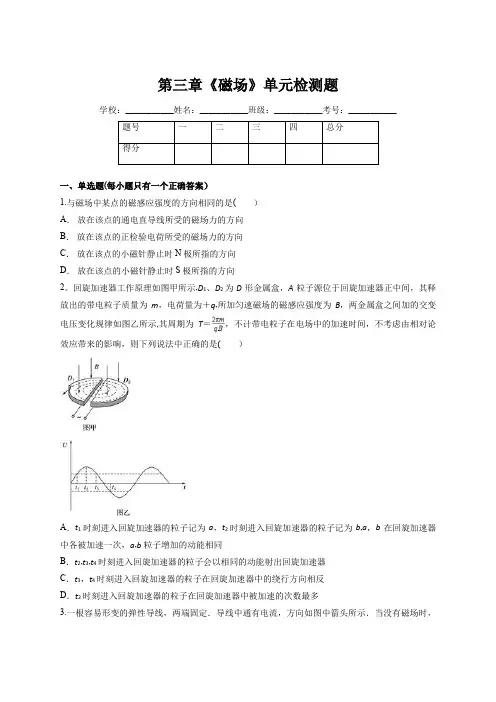

人教版高中物理选修3-1第三章-《磁场》单元测试题(解析版)
第三章《磁场》单元检测题学校：___________姓名：___________班级：___________考号：___________一、单选题(每小题只有一个正确答案）1.与磁场中某点的磁感应强度的方向相同的是(）A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．放在该点的小磁针静止时S极所指的方向2。
回旋加速器工作原理如图甲所示,D1、D2为D形金属盒，A粒子源位于回旋加速器正中间，其释放出的带电粒子质量为m，电荷量为＋q,所加匀速磁场的磁感应强度为B，两金属盒之间加的交变电压变化规律如图乙所示,其周期为T＝，不计带电粒子在电场中的加速时间，不考虑由相对论效应带来的影响，则下列说法中正确的是(）A．t1时刻进入回旋加速器的粒子记为a，t2时刻进入回旋加速器的粒子记为b,a，b在回旋加速器中各被加速一次，a,b粒子增加的动能相同B．t2,t3,t4时刻进入回旋加速器的粒子会以相同的动能射出回旋加速器C．t3，t4时刻进入回旋加速器的粒子在回旋加速器中的绕行方向相反D．t2时刻进入回旋加速器的粒子在回旋加速器中被加速的次数最多3.一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是(）A．B． C．D．4。
如图所示,相同的带正电粒子A和B，同时以v A和v B的速度从宽度为d的有界匀强磁场的边界上的O点分别以60°和30°（与边界的夹角)方向射入磁场,又恰好不从另一边界飞出,则下列说法中正确的是()A．A、B两粒子的速度之比＝B．A、B两粒子在磁场中的位移之比1∶1C．A、B两粒子在磁场中的路程之比1∶2D．A、B两粒子在磁场中的时间之比2∶15。
在高能粒子研究中，往往要把一束含有大量质子和α粒子的混合粒子分离开,如图所示，初速度可忽略的质子和α粒子经电压为U的电场加速后，进入分离区．如果在分离区使用匀强电场或匀强磁场把粒子进行分离，所加磁场方向垂直纸面向里，所加电场方向竖直向下，则下列可行的方法是（)A．只能用电场B．只能用磁场C．电场和磁场都可以D．电场和磁场都不可以6。

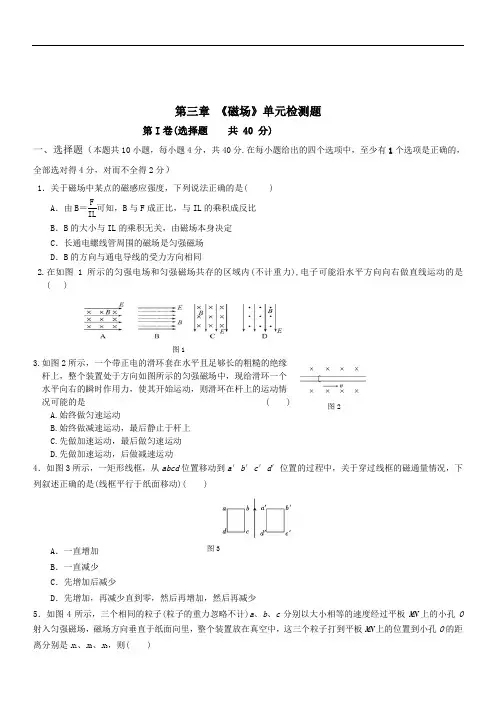

人教版 选修 3-1 第三章 磁场 单元检测题(有答案word版)
第三章 《磁场》单元检测题第I 卷(选择题 共 40 分)一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，至少有1个选项是正确的，全部选对得4分，对而不全得2分）1．关于磁场中某点的磁感应强度，下列说法正确的是( )A ．由B ＝FIL 可知，B 与F 成正比，与IL 的乘积成反比B ．B 的大小与IL 的乘积无关，由磁场本身决定C ．长通电螺线管周围的磁场是匀强磁场D ．B 的方向与通电导线的受力方向相同2.在如图1所示的匀强电场和匀强磁场共存的区域内(不计重力),电子可能沿水平方向向右做直线运动的是( )3.如图2所示，一个带正电的滑环套在水平且足够长的粗糙的绝缘杆上，整个装置处于方向如图所示的匀强磁场中，现给滑环一个 水平向右的瞬时作用力，使其开始运动，则滑环在杆上的运动情况可能的是 ( )A.始终做匀速运动B.始终做减速运动，最后静止于杆上C.先做加速运动，最后做匀速运动D.先做加速运动，后做减速运动4．如图3所示，一矩形线框，从abcd 位置移动到a ′b ′c ′d ′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( )A ．一直增加B ．一直减少C ．先增加后减少D ．先增加，再减少直到零，然后再增加，然后再减少5．如图4所示，三个相同的粒子(粒子的重力忽略不计)a 、b 、c 分别以大小相等的速度经过平板MN 上的小孔O 射入匀强磁场，磁场方向垂直于纸面向里，整个装置放在真空中，这三个粒子打到平板MN 上的位置到小孔O 的距离分别是x 1、x 2、x 3，则( )图2图1 图3A ．x 1＞x 2＞x 3B ．x 1＜x 2＜x 3C ．x 1＝x 2＜x 3D ．x 1＝x 3＜x 26．医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度.电磁血流计由一对电极a 和b 以及磁极N 和S 构成，磁极间的磁场是均匀的.使用时，两电极a 、b 均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示.由于血液中的正负离子随血流一起在磁场中运动，电极a 、b 之间会有微小电势差.在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零.在某次监测中，两触点的距离为3.0mm ，血管壁的厚度可忽略，两触点间的电势差为160µV ，磁感应强度的大小为0.040T.则血流速度的近似值和电极a 、b 的正负为 （ ）A. 1.3m/s ，a 正、b 负B. 2.7m/s ， a 正、b 负 C ．1.3m/s ，a 负、b 正 D. 2.7m/s ， a 负、b 正7．带电粒子进入云室会使云室中的气体电离，从而显示其运动轨迹.图6是在有匀强磁场的云室中观察到的粒子的轨迹，a 和b 是轨迹上的两点，匀强磁场B 垂直纸面向里．该粒子在运动时，其质量和电荷量不变，而动能逐渐减少．下列说法正确的是( ) A ．粒子先经过a 点，再经过b 点 B ．粒子先经过b 点，再经过a 点 C ．粒子带负电 D ．粒子带正电8．带电小球以一定的初速度v 0h 1；当加上水平方向的匀强磁场，且保持初速度仍为v 0时，小球上升的最大高度为h 2；当加上水平方向的匀强电场，且保持初速度仍为v 0时，小球上升的最大高度为h 3，如图7所示．不计空气阻力，则( )A ．h 1＝h 2＝h 3B ．h 1>h 2>h 3C ．h 1＝h 2>h 3D ．h 1＝h 3>h 2 9．图8甲是回旋加速器的示意图，其核心部分是两个D 形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源相连．带电粒子在磁场中运动的动能E k 随时间t 的变化规律如图8乙所示，若忽略带电粒子在电场中的加速时间，则下列判断中正确的是( )A ．在E k －t 图中应有t 4－t 3＝t 3－t 2＝t 2－t 1B ．高频电源的变化周期应该等于t n －t n －1图5图4图7C ．当电源电压减小为U2时，粒子加速次数增多，粒子最大动能增大D ．想粒子获得的最大动能越大，可增加D 形盒的面积10．如图9所示，匀强磁场中磁感应强度为B ，宽度为d ，一电子从左边界垂直匀强磁场射入，入射方向与边界的夹角为θ.已知电子的质量为m ，电荷量为e ，要使电子能从轨道的另一侧射出，则电子的速度大小v 的范围为（ ）.A. (1cos )Bed v m θ=+ B. (1cos )Bedv m θ>+ C. (1cos )Bedv m θ<+ D. v=0第Ⅱ卷（非选择题 共 60 分）二、填空题(本题共2小题，共16分)11．如图10所示，带电荷量为＋q 、质量为m 的小球从倾角为θ 的光滑斜面 上由静止下滑，匀强磁场的方向垂直纸面向外，磁感应强度为B.则小球 在斜面上滑行的最大速度为________，小球在斜面上滑行的最大距离为 ________(斜面足够长).12．如图11所示，空间有一垂直纸面向外的磁感应强度为0.5T的匀强磁场，一质量为0.2 kg 且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速度放置一质量为0.1 kg 、电荷量q ＝＋0.2 C 的滑块，滑块与绝缘木板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对木板施加方向水平向左，大小为0.6 N 的恒力，g 取10 m/s 2，则木板的最大加速度为________；滑块的最大速度为________.三、计算题(本题共3小题，共44分。
高中物理选修3-1第三章：磁场 单元测试(含解析)
高中物理选修3-1第三章：磁场单元测试一、单选题（本大题共10小题）1.如图所示，当导线中通有电流时，小磁针发生偏转．这个实验说明了A. 通电导线周围存在磁场B. 通电导线周围存在电场C. 电流通过导线时产生焦耳热D. 电流越大，产生的磁场越强2.如图所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则A. ab棒不受安培力作用B. ab棒所受安培力的方向向右C. ab棒中感应电流的方向由b到aD. 螺线管产生的磁场，A端为N极3.如图所示，A，B是两个完全相同的导线环，导线环处于磁场中，环面与磁场中心垂直，穿过导线环A，B的磁通量和大小关系是A.B.C.D. 无法确定4.在磁感应强度的定义式中，有关各物理量间的关系，下列说法中正确的是A. B由F、I和L决定B. F由B、I和L决定C. I由B、F和L决定D. L由B、F和I决定5.如图，“L”型导线abc固定并垂直放置在磁感应强度为B的匀强磁场中，，ab长为l，bc长为，导线通入恒定电流I，设导线受到的安培力大小为F，方向与bc夹角为，则A. ，B. ，C. ，D. ，6.如图所示，某空间存在正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动。
下列说法正确的是A. 微粒一定带负电B. 微粒动能一定减小C. 微粒的电势能一定增加D. 微粒的机械能不变7.英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究，于1922年荣获了诺贝尔化学奖．若一束粒子不计重力由左端射入质谱仪后的运动轨迹如图所示，则下列说法中不正确的是A. 该束粒子带正电B. 速度选择器的上极板带正电C. 在磁场中运动半径越大的粒子，质量越大D. 在磁场中运动半径越大的粒子，比荷越小8.在匀强磁场中固定一根与磁场方向垂直的通电直导线，其中通有向纸面外的恒定电流，匀强磁场的磁感应强度为1T，以直导线为中心作一个圆，圆周上a处的磁感应强度恰好为零，则下述说法对的是A. b处磁感应强度为2T，方向水平向右B. c处磁感应强度也为零C. d处磁感应强度为，方向与匀强磁场方向成角D. c处磁感应强度为2T，方向水平向左9.如图所示，一个质量为m、带正电荷量为q的小带电体处于可移动的匀强磁场中，磁场的方向垂直纸面向里，磁感应强度为B，为了使它对水平绝缘面刚好无压力，应该A. 使磁感应强度B的数值增大B. 使磁场以速率向上移动C. 使磁场以速率向右移动D. 使磁场以速率向左移动10.半径为R的圆形区域内有垂直于纸面向里的匀强磁场；重力不计、电荷量一定的带电粒子以速度v正对着圆心O射入磁场，若粒子射入、射出磁场点间的距离为R，则粒子在磁场中的运动时间为A. B. C. D.二、填空题（本大题共5小题）11.一根长为的导线，用两根细绳悬挂着，当通以如图所示3A的电流时，则导线受到的安培力大小为，安培力的方向为______，则该处的磁感应强度B的大小是______如果该导线的长度和电流都减小一半，则该处的磁感应强度B的大小是______12.在一次实验中，一块霍尔材料制成的薄片宽、长、厚，水平放置在竖直向上的磁感应强度的匀强磁场中，bc方向通有的电流，如图所示，沿宽度产生的横向电压。
人教版高中物理选修3-1第三章《磁场》检测题(含答案)
《磁场》检测题一、单选题1．如图所示，导线框中电流为I ，导线框垂直于磁场放置，磁感应强度为B ，AB 与CD 相距为d ，则MN 所受安培力大小为( )A ．F ＝BIdB ．F ＝sin BIdC ．F ＝BId sin θD ．F ＝BId cos θ2．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子（正电子质量和电量与电子大小相等，电性相反）分别以相同速度沿与x 轴成60°角从原点射入磁场，则正、负电子在磁场中运动时间之比为（ ）A ．1∶2B ．2∶1C ．1D ．1∶13．如图，一质子以速度v 穿过互相垂直的电场和磁场区域而没有发生偏转则A ．若电子以相同速度v 射入该区域，将会发生偏转B ．若质子的速度v ′＜v ，它将向下偏转而做类似的平抛运动C ．若质子的速度v ′＞v ，它将向上偏转，其运动轨迹是圆弧线D ．无论何种带电粒子（不计重力），只要都以速度v 射入都不会发生偏转4．如图，半径为R 的圆形区域内有垂直于纸面的匀强磁场，半径OC 与OB 夹角为60°．一电子以速率v 从A 点沿直径AB 方向射入磁场，从C 点射出。
电子质量为m 、电荷量为e ，不计电子重力，下列说法正确的是（ ）A ．磁场方向垂直纸面向里 B．磁感应强度大小为3eRC．电子在磁场中的运动时间为3RvD ．若电子速率变为3v，仍要从C 点射出，磁感应强度大小应变为原来的3倍5．如图所示，两根长直通电导线互相平行，电流方向相同。
它们的截面处于一个等边三角形ABC 的A 和B 处，且A 、B 两点处于同一水平面上。
两通电电线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度的大小和方向是( )A ．B 竖直向上 B ．B 水平向右 C水平向右 D竖直向上 6．如图所示，总长为L 、通有电流I 的导线，垂直磁场方向置于宽度为x 、磁感应强度为B 的匀强磁场中，则导线所受安培力大小为( )A ．BILB ．BIxC ．BI(L －x)D ．BI(L ＋x)7．在玻璃皿的中心放一个圆柱形电极，紧贴边缘内壁放一个圆环形电极，并把它们与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水．如果把玻璃皿放在磁场中，如图所示，通过所学的知识可知，当接通电源后从上向下看( )A ．液体将顺时针旋转B ．液体将逆时针旋转C ．若仅调换N 、S 极位置，液体旋转方向不变D ．若仅调换电源正、负极位置，液体旋转方向不变8．M 点是位于圆形匀强磁场边界的一个粒子源，可以沿纸面向磁场内各个方向射出带电荷量为q 、质量为m 、速度大小相同的粒子，如图所示。
人教版高中物理选修3-1 第三章 磁场 测试含答(详细解析)
绝密★启用前人教版高中物理选修3-1 第三章磁场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零2.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小3.如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是()A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多4.如图所示，A为一水平放置的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图，当圆盘沿图中所示方向高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外5.关于磁感线的描述，下列哪些是正确的()A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆6.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的影响，则()A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动7.运动电荷在磁场中受到洛伦兹力的作用，运动方向会发生偏转，这一点对地球上的生命来说有十分重要的意义．从太阳和其他星体发射出的高能粒子流，称为宇宙射线，在射向地球时，由于地磁场的存在，改变了带电粒子的运动方向，对地球起到了保护作用．如图所示为地磁场对宇宙射线作用的示意图．现有来自宇宙的一束质子流，以与地球表而垂直的方向射向赤道上空的某一点，则这束质子在进入地球周围的空间将（）A．竖直向下沿直线射向地面B．向东偏转C．向西偏转D．向北偏转8.一根通有电流强度为I的直铜棒MN，用软导线挂在磁感应强度为B的匀强磁场中，磁场方向、电流方向如图所示，此时悬线中的张力大于零而小于直铜棒的重力．下列哪些情况下，悬线中的张力可能等于零()A．不改变电流方向，适当减小电流的大小B．不改变电流方向，适当增加电流的大小C．不改变电流方向，适当减小磁感应强度BD．使原来的电流反向，适当减小磁感应强度B9.利用质谱仪可以分析同位素，如图所示，电荷量均为q的同位素碘131和碘127质量分别为m1和m2，从容器A下方的小孔S1进入电势差为U的电场，初速度忽略不计，经电场加速后从S2射出，垂直进入磁感应强度为B的匀强磁场中，最后打到照相底片D上．则照相底片上碘131和碘127与S2之间的距离之比为()A．B．C．D．10.如图所示，一足够长的直角绝缘粗糙斜面静止放置在水平地面上，一质量为m的物体从斜面顶端由静止开始下滑．现给物体带上一定量的正电荷，且保证物体所带电荷量保持不变，在空间中加入垂直纸面向里的匀强磁场，且磁感应强度B随时间逐渐增大，物体在斜面上下滑的过程中，斜面相对地面一直保持静止，则下列说法中正确的是()A．物体一直沿斜面向下做加速运动B．斜面与地面间的静摩擦力始终保持不变C．斜面相对地面一直有水平向右的运动趋势D．地面对斜面的静摩擦力方向先水平向左后水平向右11.如图所示，无限长导线，均通以恒定电流I.直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A．B．C．D．12.如图所示，平行板电容器内存在匀强电场，电容器下极板下方区域存在一定宽度的匀强磁场．质量相等的一价和三价正离子从电容器上极板进入电场(初速度可忽略不计)．经电场加速后，穿过下极板进入匀强磁场区域，已知一价正离子从磁场边界射出时速度方向偏转了30°，则一价正离子和三价正离子在磁场中运动的半径之比及速度方向偏转的角度之比分别为()A．∶11∶2B． 3∶11∶2C． 1∶1∶3D． 2∶31∶13.一直导线中通以恒定电流置于匀强磁场中，关于直导线中的电流方向、磁场方向和直导线所受安培力方向三者间的关系，下列说法正确的是()A．当安培力和电流方向一定时，磁场方向就一定B．当安培力和磁场方向一定时，电流方向就一定C．当磁场方向和电流方向一定时，安培力方向就一定D．电流方向、磁场方向、安培力方向三者必定两两垂直14.在国际单位制中，“安培”的定义是：截面可忽略的两根相距1 m的无限长平行直导线内通以等量恒定电流时，若导线间相互作用力在每米长度上为2×10－7N，则每根导线中的电流为I“安培”，由此可知，在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为()A． 1 TB． 2×10－7TC． 1×10－7TD． 4×10－7T15.王爷爷退休后迷上了信鸽比赛，他饲养的信鸽小雪通体雪白，血统优秀，多次在“放飞—返回”比赛中获第一名．不知道让多少人羡慕！王爷爷也很得意，为奖励小雪，王爷爷给它戴上一个非常漂亮的磁性头套．这样做对小雪在比赛中将()A．不会影响它的导航B．不利于它的导航C．有助于它的导航D．不能确定是否会最影响它的导航第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.霍尔元件可以用来检测磁场及其变化．图甲为使用霍尔元件测量通电直导线产生磁场的装置示意图．由于磁芯的作用，霍尔元件所处区域磁场可看作匀强磁场，直导线通有垂直纸面向里的电流，测量原理如图乙所示，霍尔元件前、后、左、右表面有四个接线柱，通过四个接线柱可以把霍尔元件接入电路，所用器材已在图中给出，部分电路已经连接好．(1)制造霍尔元件的半导体参与导电的自由电荷带负电，电流从乙图中霍尔元件左侧流入，右侧流出，霍尔元件________(填“前表面”或“后表面”)电势高；(2)在图乙中画线连接成实验电路图；(3)已知霍尔元件单位体积内自由电荷数为n，每个自由电荷的电荷量为e，霍尔元件的厚度为h，为测量霍尔元件所处区域的磁感应强度B，还必须测量的物理量有________(写出具体的物理量名称及其符号)，计算式B＝________.三、计算题(共3小题,每小题10.0分,共30分)17.如图所示, 匀强磁场的磁感应强度方向竖直向上，一倾角为α=的光滑斜面上,静止一根长为L=1 m，重G=3 N，通有电流I=3 A的金属棒.求：（1）匀强磁场的磁感应强度大小；（2）导体棒对斜面的压力大小.18.如图所示，两根倾斜直金属导轨MN、PQ平行放置，它们所构成的轨道平面与水平面之间的夹角θ＝37°，两轨道之间的距离L＝0.50 m．一根质量m＝0.20 kg的均匀直金属杆ab放在两导轨上，并与导轨垂直，且接触良好，整套装置处于与ab棒垂直的匀强磁场中．在导轨的上端接有电动势E＝36 V、内阻r＝1.6 Ω的直流电源和电阻箱R.已知导轨与金属杆的电阻均可忽略不计，sin 37°＝0.60，cos 37°＝0.80，重力加速度g＝10 m/s2.(1)若金属杆ab和导轨之间的摩擦可忽略不计，当电阻箱接入电路中的电阻R1＝2.0 Ω时，金属杆ab静止在轨道上．①如果磁场方向竖直向下，求满足条件的磁感应强度的大小；②如果磁场的方向可以随意调整，求满足条件的磁感应强度的最小值及方向；(2)如果金属杆ab和导轨之间的摩擦不可忽略，整套装置处于垂直于轨道平面斜向下、磁感应强度大小B＝0.40 T的匀强磁场中，当电阻箱接入电路中的电阻值R2＝3.4 Ω时，金属杆ab仍保持静止，求此时金属杆ab受到的摩擦力F f大小及方向．19.如图所示，在直角坐标系的原点O处有一放射源，向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子．在放射源右边有一很薄的挡板，挡板与xOy平面交线的两端M、N与原点O 正好构成等腰直角三角形．已知带电粒子的质量为m，带电量为q，速度为，MN的长度为L．（不计带电粒子的重力）（1）若在y轴右侧加一平行于x轴的匀强电场，要使y轴右侧所有运动的粒子都能打到挡板MN 上，则电场强度E0的最小值为多大？在电场强度为E0时，打到板上的粒子动能为多大？（2）若在整个空间加一方向垂直纸面向里的匀强磁场，要使板右侧的MN连线上都有粒子打到，磁场的磁感应强度不能超过多少？（用m、、q、L表示）若满足此条件，放射源O向外发射出的所有带电粒子中有几分之几能打在板的左边？答案解析1.【答案】D【解析】若通以逆时针方向的电流，根据左手定则可知：各边所受的安培力如图所示：由公式F＝BIL得出各边的安培力的大小，从而得出安培力大小与长度成正比，因而两直角边的安培力与斜边的安培力等值反向．所以线圈所受磁场力的合力为零．故D正确，A、B、C错误．2.【答案】A【解析】导体棒受力如图所示，A、棒中电流I变大，θ角变大，故A正确；B、两悬线等长变短，θ角不变，故B错误；C、金属棒质量变大，θ角变小，故C错误；D、磁感应强度变大，θ角变大，故D错误；故选A．3.【答案】C【解析】当增加线圈的匝数时，导致线圈的磁场增加，则被吸附的铁钉增多，故A错误；当调换电源正负极，导致线圈的磁性方向相反，但仍有磁性，因此铁钉仍能被吸附，故B错误；当P向a 端移动，导致电路中电流增大，那么被吸附的铁钉增多，若P向b端移动，电路中电流减小，则被吸附的铁钉减少，故C正确，D错误．4.【答案】C【解析】橡胶盘带负电荷转动后产生环形电流，由左手定则可以确定导线受力方向为水平向里．5.【答案】C【解析】磁感线在磁体的内部从S极指向N极，在磁体的外部从N极指向S极，A错误；在磁体内部的小磁针的N极指向磁体的N极，B错误；磁感线上每一点的切线方向就是该点的磁场方向，C正确；通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆，D错误．6.【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直纸面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误．7.【答案】B【解析】质子流的方向从上而下射向地球表面，地磁场方向在赤道的上空从南指向北，根据左手定则，洛伦兹力的方向向东，所以质子向东偏转，故B正确，A、C、D错误．8.【答案】B【解析】铜棒开始受重力、向上的安培力、软导线的拉力处于平衡．不改变电流方向，适当减小电流的大小，根据F＝BIL知，安培力减小，则悬线的张力变大．故A 错误．不改变电流方向，适当增加电流的大小，根据F＝BIL知，安培力增大，则悬线的张力会变为零．故B正确．不改变电流的方向，适当减小磁感应强度，根据F＝BIL知，安培力减小，悬线的张力变大．故C错误．使原来电流反向，安培力反向，则拉力增大．故D错误．9.【答案】C【解析】由洛伦兹力提供向心力，粒子在磁场中做匀速圆周运动的轨道半径为R，则有：Bqv＝m即由此可得R＝它们的距离之比为，故C正确，ABD错误．10.【答案】C【解析】物体带正电，因下滑产生速度，根据左手定则可知受到洛伦兹力垂直斜面向下，导致压力增大，小物块受到的摩擦力增大，则当滑动摩擦力等于重力的下滑分力后，随磁感应强度的增大，洛伦兹力增大，则物体做减速运动，故A错误；以物块和斜面组成的整体为研究对象，由于开始时物块沿斜面向下做加速运动，所以可知，整体沿水平方向必定受到地面向左的摩擦力，而由A的分析可知，物块速度增大时受到的洛伦兹力增大，则根据受力分析可知物块受到斜面的支持力增大，受到的摩擦力逐渐增大，所以摩擦力由于支持力的合力一定增大；根据摩擦力与支持力的关系f＝μF N可知，摩擦力与支持力的合力的方向不变．然后根据牛顿第三定律可知，物块对斜面的压力与摩擦力的合力也方向不变，大小随物块速度的增大而增大，以斜面为研究对象，开始时受到竖直向下的重力、地面的竖直向上的支持力、物块对斜面的压力与摩擦力、地面对斜面的摩擦力，物块对斜面的压力与摩擦力的合力方向不变，大小随物块速度的增大而增大，则该力沿水平方向的分量随物块速度的增大而增大，根据沿水平方向受力平衡可知，地面对斜面的摩擦力也一定方向不变，始终向左，大小随物块速度的增大而增大，故B、D错误，C正确．11.【答案】A【解析】由题意可知，题图中O处磁感应强度的大小是其中一段在O点的磁场大小2倍，方向垂直纸面向里；A图中根据右手螺旋定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍，且方向垂直纸面向里，故A正确；同理，B图中四段通电导线在O点的磁场是其中一段在O点的磁场的4倍，方向是垂直纸面向里，故B错误；由上分析可知，C图中右上段与左下段产生磁场叠加为零，则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故C错误；与C选项分析相同，D图中四段在O点的磁场是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故D错误．12.【答案】A【解析】离子在电场中加速，根据动能定理得，qU＝mv2，在磁场中做匀速圆周运动时：qvB＝m，解得：R＝，又m1∶m2＝1∶1，q1∶q2＝1∶3，则R1∶R2＝∶1.设磁场区域的宽度为d，离子从磁场边界射出时速度方向偏转的角度为θ，则有sinθ＝，因为R1∶R2＝∶1，θ1＝30°，则有＝解得：θ2＝60°，则θ1∶θ2＝1∶2，故A正确，B、C、D错误．13.【答案】C【解析】根据左手定则可知，安培力方向与磁场和电流组成的平面垂直，即与电流和磁场方向都垂直，那么安培力方向始终垂直于通电直导线与磁场所决定的平面，故A、B、D错误，C正确．14.【答案】B【解析】由题知：将其中一根导线看作场源电流，另一根看作是电流元，电流元的电流为1 A，长度为L＝1 m，所受磁场力大小为F＝2×10－7N，则在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为B＝＝2×10－7T.15.【答案】B【解析】鸽子体内有某种磁性物质，它能借助地磁场辨别方向，由题意知，给信鸽戴上一个非常漂亮的磁性头套，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向，从而不能辨别方向．.故B正确，A、C、D错误．16.【答案】(1)前表面(2)如解析图所示(3)电压表读数U，电流表读数I【解析】(1)磁场由通电直导线产生，根据安培定则，霍尔元件处的磁场方向向下；霍尔元件内的电流向右，根据左手定则，安培力向内，载流子是负电荷，故后表面带负电，前表面带正电，故前表面电势较高．(2)变阻器控制电流，用电压表测量电压，电路图如图所示：(3)设前、后表面的距离为d，最终电子在电场力和洛伦兹力的作用下处于平衡，有：q＝qvB根据电流微观表达式，有：I＝neSv＝ne(dh)v联立解得：B＝故还必须测量的物理量有：电压表读数U，电流表读数I.17.【答案】（1）T（2）6 N【解析】（1）由左手定则知金属棒受水平向右的安培力，对金属棒进行受力分析，运用合成法，如图:由平衡条件得：F安=BIL=G tanα则（2）由上图，根据三角函数关系知：18.【答案】(1)①0.30 T②0.24 T垂直于轨道平面斜向下(2)0.24 N沿轨道平面向下【解析】(1)①设通过金属杆ab的电流为I1，根据闭合电路欧姆定律可知：I1＝E/(R1＋r)设磁感应强度为B1，由安培定则可知金属杆ab所受安培力沿水平方向，金属杆ab受力如图所示．对金属杆ab，根据共点力平衡条件有：B1I1L＝mg tanθ解得：B1＝＝0.30 T②根据共点力平衡条件可知，最小的安培力方向应沿导轨平面向上，金属杆ab受力如图所示．设磁感应强度的最小值为B2，对金属杆ab，根据共点力平衡条件有：B2I1L＝mg sinθ解得：B2＝＝0.24 T根据左手定则可判断出，此时磁场的方向应垂直于轨道平面斜向下．(2)设通过金属杆ab的电流为I2，根据闭合电路欧姆定律可知：I2＝E/(R2＋r)假设金属杆ab受到的摩擦力方向沿轨道平面向下，根据共点力平衡条件有：BI2L＝mg sinθ＋F f解得：F f＝0.24 N结果为正，说明假设成立，摩擦力方向沿轨道平面向下．19.【答案】（1）（2）【解析】（1）由题意知，要使y轴右侧所有运动粒子都能打在MN板上，其临界条件为：沿y轴方向运动的粒子做类平抛运动，且落在M或N点．则MO′=L=①加速度a=②OO′=L=at2③解①②③式得E0=④由动能定理知qE0×L=E k﹣⑤解④⑤式得：E k=（2）由题意知，要使板右侧的MN连线上都有粒子打到，粒子轨迹直径的最小值为MN板的长度L．R0=L=B0=放射源O发射出的粒子中，打在MN板上的粒子的临界径迹如图所示．因为OM=ON，且OM⊥ON所以OO1⊥OO2所以⊥所以放射源O放射出的所有粒子中只有打在MN板的左侧．。
人教版高中物理选修3-1第三章磁场综合测试题答案及详解
高中物理学习材料金戈铁骑整理制作第三章磁场综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：ABD解析：只有当通电导线和磁场平行时，才不受安培力的作用，而A、D中导线均与磁场垂直，B中导线与磁场方向夹角为60°，因此受安培力的作用，故正确选项为A、B、D.2．答案：D解析：因为带电小球静止，所以不受磁场力的作用．3．答案：A解析：用双线绕成的螺丝管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内部磁感应强度为零．4．答案：C解析：通电后，弹簧的每一个圈都相当一个环形电流，且各线圈都通以相同方向的电流，根据同向电流相互吸引，弹簧收缩，下端脱离水银面，使电路断开，电路断开后，弹簧中的电流消失，磁场作用失去，弹簧在弹力和自身重力作用下下落，于是电路又接通，弹簧又收缩……如此周而复始，形成弹簧上下跳动．正确答案为C.5．答案：A解析：离导线越远磁感应强度越小，电子的轨道半径越大．6．答案：A解析：由于m甲∶m乙＝4∶1，q甲∶q乙＝2∶1，v甲∶v乙＝1∶1，故R甲∶R乙＝2∶1.由于带电粒子只受洛伦兹力的作用，而洛伦兹力充当粒子做圆周运动的向心力，由左手定则判断，甲、乙所受洛伦兹力方向相反，则可判断，A选项正确．7．答案：ABD解析：当磁场方向垂直斜面向下时，据平衡条件知在沿斜面方向上mg sin30°＝BIL所以B＝mg2IL，因此选项A正确；当磁场方向竖直向下时，由左手定则知安培力应水平向左，直导体受力如图所示．由平衡条件知在沿斜面方向上mg sin30°＝BIL cos30°所以B ＝mg3IL，故选项B 正确；若磁感应强度垂直斜面向上，由左手定则知安培力应沿斜面向下，这样直导体不可能静止在斜面上，所以选项C 不正确；若B 水平向左，由左手定则知，安培力方向应竖直向上，此时若满足BIL ＝mg ，即B ＝mgIL，则直导体仍可静止在斜面上，所以D 选项正确．8．答案：ACD解析：各粒子做圆周运动的周期T ＝2πmqB，根据粒子的比荷大小可知：T 1＝T 2<T 3，故A正确；由于r 1>r 2>r 3结合r ＝m vqB及粒子比荷关系可知v 1>v 2>v 3，故B 错误；粒子运动的向心加速度a ＝q v Bm，结合各粒子的比荷关系及v 1>v 2>v 3可得：a 1>a 2>a 3，故C 正确；由图可知，粒子运动到MN 时所对应的圆心角的大小关系为θ1<θ2<θ3，而T 1＝T 2，因此t 1<t 2，由T 2<T 3，且θ2<θ3，可知t 2<t 3，故D 正确．9．答案：ABD解析：带负电小球由槽口下滑到P 点的过程中，磁场力不做功，支持力不做功，只有重力做功．小球在P 点受磁场力方向竖直向上．根据机械能守恒mgR ＝12m v 2v ＝2gR在P 点N ＋Bq v －mg ＝m v 2RN ＝3mg －qB 2gRM 对地面压力N ′＝Mg ＋N ＝(M ＋3m )g －qB 2gR 当qB 2gR ＝2mg 时N ′＝(M ＋m )g 当qB 2gR ＝3mg 时N ′＝Mg 选项A 、B 、D 正确． 10．答案：CD解析：在A 图中刚进入复合场时，带电小球受到方向向左的电场力、向右的洛伦兹力、竖直向下的重力，在重力的作用下，小球的速度要变大，洛伦兹力也会变大，所以水平方向受力不可能总是平衡，A 选项错误；B 图中小球要受到向下的重力、向上的电场力、向外的洛伦兹力，小球要向外偏转，不可能沿直线通过复合场，B 选项错误；C 图中小球受到向下的重力、向右的洛伦兹力、沿电场方向的电场力，若三力的合力恰好为零，则小球将沿直线匀速通过复合场，C 正确；D 图中小球只受到竖直向下的重力和竖直向上的电场力可以沿直线通过复合场，D 正确．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11．答案：由安培定则判定答案如下图所示．12．答案：竖直向下 垂直纸面向里 E 2ghgB2πEgB ＋32h g 22gh π13．答案：0.5T解析：金属杆偏离竖直方向后受力如图所示，杆受重力mg ，绳子拉力F 和安培力F 安的作用，由平衡条件可得：F sin30°＝BIL ① F cos30°＝mg ②①②联立，得mg tan30°＝BIL∴B ＝mg tan30°IL＝0.5T14．答案：速度，荷质比解析：由直线运动可得：qE ＝qB v 进而可知：v ＝EB，可得速度相同，再由在后面只有磁场空间内半径相同，可得mq相同．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：11V解析：ab 棒受到的安培力：F ＝BIL ＝0.04N 所以I ＝2A I 总＝3AE ＝I 总(r ＋R ·R abR ＋R ab)＝11V .16．答案：P ＝BIa解析：将原图的立体图改画成从正面看的侧视图，如图所示，根据左手定则判断出电流受力方向向右．F ＝BIh ，P ＝F S ＝F ah ＝BIh ah ＝BIa点评：本题的物理情景是：当电流I 通过金属液体沿图中方向向上时，电流受到磁场的作用力，这个磁场力即为驱动液态金属流动的动力，由于这个驱动力而使金属液体沿流动方向产生压强．17．答案：(1)轨迹图见解析(2)2L (L 2＋d 2)2mU q解析：(1)作粒子经电场和磁场中的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12m v 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：q v B ＝m v 2r②由几何关系得：r 2＝(r －L )2＋d 2③ 联立求解①②③式得：磁感应强度B ＝2L (L 2＋d 2)2mUq .18．答案：(1)6×10－3J (2)0.6m解析：(1)从M →N 过程，只有重力和摩擦力做功．刚离开N 点时有 Eq ＝Bq v即v ＝E /B ＝42m/s ＝2m/s.根据动能定理mgh －W f ＝12m v 2所以W f ＝mgh ＋12m v 2＝1×10－3×10×0.8－12×1×10－3×22＝6×10－3(J)．(2)从已知P 点速度方向及受力情况分析如附图由θ＝45°可知 mg ＝Eq f 洛＝2mg ＝Bq v p所以v P ＝2mg Bq ＝2EB＝22m/s.根据动能定理，取M →P 全过程有mgH －W f －Eqs ＝12m v 2P求得最后结果s ＝mgH －W f －12m v 2PEq＝0.6m.19．答案：(1)3.46m (2)1.53s解析：(1)设垒球在电场中运动的加速度为a ，时间为t 1，有：qE ＝ma h ＝12at 21 d ＝v 0t 1代入数据得：a ＝50m/s 2，t 1＝35s ，d ＝23m ＝3.46m(2)垒球进入磁场时与分界面夹角为θtan θ＝at 1v 0＝3，θ＝60°进入磁场时的速度为v ＝v 0cos θ＝20m/s设垒球在磁场中做匀速圆周运动的半径为R由几何关系得：R ＝dsin θ＝4m又由R ＝m v qB ，得B ＝m vqR＝10T球在磁场中运动时间为：t 2＝360°－2×60°360°TT ＝2πm qB ，故t 2＝4π15s运动总时间为：t ＝2t 1＋t 2＝1.53s。
人教版高中物理选修3-1第三章《磁场》检测题(含答案)
A．该实验探究了电流大小以及磁感应强度大小对安培力的影响
B．该实验探究了磁感应强度大小以及通电导体棒长度对安培力的影响
C．如果把接入电路的导体棒从1、4两端换成2、3两端，则θ减小
D．如果把磁铁的N极和S极对调，则θ增大
（2）若把电流为I且接通2、3时，导体棒受到的安培力记为F，则当电流加倍且接通1、4时，导体棒的安培力为___________________.
《磁场》检测题
一、单选题
1．下列说法正确的是
A．库仑提出了库仑定律，并最早用实验测得元电荷e的数值
B．库仑定律中的平方反比关系由库仑通过库仑扭秤实验获得
C．奥斯特首先发现了磁场对电流的作用规律
D．楞次发现了电磁感应现象，首先提出了场的观点
2．关于此次的磁感线，下列说法正确的是
A．磁感应强度较大的地方磁感线一定较疏
4．关于磁通量，下列说法正确的是
A．穿过某个面的磁通量为零，该处的磁感应强度也为零
B．当平面跟磁场方向平行时，穿过这个平面的磁通量必为零
C．面积越大，通过这个面的磁通量就越大
D．穿过某一平面的磁通量越大，该处的磁感应强度也越大
5．关于磁通量的说法，下列说法正确的是（ ）
A．磁感应强度越大的地方，穿过线圈的磁通量越大
B．磁感应强度越大的地方，线圈的面积越大，穿过线圈的磁通量越大
C．穿过线圈的磁通量为零，磁感应强度不一定为零
D．磁通量有方向，所以是矢量
6．在地球赤道上进行实验，如图所示，线圈平面沿南北方向竖直放置，线圈中心O处水平放置一可自由转动的小磁针，处于静止状态，该处地磁场的磁感应强度大小为B0；给线圈通电后，小磁针水平偏转了θ角．则
人教版物理选修3-1 第三章《磁场》测试题(含解析)
人教版物理选修3-1第三章《磁场》测试题一、单选题（本大题共15小题，共60.0分）1.中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是（）A. 地理南、北极与地磁场的南、北极不重合B. 地球内部也存在磁场,地磁南极在地理北极附近C. 地球表面任意位置的地磁场方向都与地面平行D. 地磁场对射向地球赤道的带电宇宙射线粒子有力的作用2.关于磁感应强度的定义公式B=，下列说法正确的是（）A. 通电导体棒长度L越长,则B越大B. 通电导体棒中电流强度I越大,则B越小C. 通电导体棒的受力方向就是B的方向D. B的大小和方向与IL无关,由磁场本身决定3.下列图中，能正确表示直线电流的方向与其产生的磁场方向间关系的是A. B.C. D.4.如图所示，当导线中通有电流时，小磁针发生偏转．这个实验说明了（）A. 通电导线周围存在磁场B. 通电导线周围存在电场C. 电流通过导线时产生焦耳热D. 电流越大,产生的磁场越强5.如图所示，半径为R的圆形区域内有垂直于纸面向里的匀强磁场；重力不计、电荷量一定的带电粒子以速度v正对着圆心O射入磁场，若粒子射入、射出磁场点间的距离为R，则粒子在磁场中的运动时间为（）A. B. C. D.6.如图所示，两个单匝线圈a、b的半径分别为r和2r．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A. 1：1B. 1：2C. 1：4D. 4：17.平面OM和平面ON之间的夹角为30°，其横截面（纸面）如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外．一带电粒子的质量为m，电荷量为q（q＞0）．粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角．已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场．不计重力．粒子离开磁场的射点到两平面交线O的距离为（）A. B. C. D.8.关于通电直导线周围磁场的磁感线分布，下列示意图中正确的是（）A. B.C. D.9.如图所示，一带负电的离子束沿图中箭头方向通过两磁极间时，它受的洛伦兹力方向（）A. 向下B. 向上C. 指向S极D. 指向N极10.粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电．让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动．以下四个图中，磁场方向垂直纸面向里，大圆的半径是小圆半径的两倍，能正确表示两粒子运动轨迹的是（）A. B.C. D.11.回旋加速器的核心部分是真空室中的两个相距很近的D形金属盒．把它们放在匀强磁场中，磁场方向垂直于盒面向下．连接好高频交流电源后，两盒间的窄缝中能形成匀强电场，带电粒子在磁场中做圆周运动，每次通过两盒间的窄缝时都能被加速，直到达到最大圆周半径时通过特殊装置引出，如果用同一回旋加速器分别加速氚核（H）和α粒子（He），比较它们所需的高频交流电源的周期和引出时的最大动能，下列说法正确的是（）A. 加速氚核的交流电源的周期较大；氚核获得的最大动能较大B. 加速氚核的交流电源的周期较小；氚核获得的最大动能较大C. 加速氚核的交流电源的周期较大,氚核获得的最大动能较小D. 加速氚核的交流电源的周期较小；氚核获得的最大动能较小12.如图所示是磁流体发电机的示意图，两平行金属板P、Q之间有一个很强的磁场。
人教版高中物理选修3-1第三章《磁场》检测题(包含答案)
人教版高中物理选修3-1第三章《磁场》检测题（包含答案）1 / 9《磁场》检测题一、单选题1．如图所示为一有界匀强磁场，磁感应强度大小为B ，方向垂直纸面向外，MN 、PQ 为其两个边界，两边界间的距离为L .现有两个带负电的粒子同时从A 点以相同速度沿与PQ 成30°的方向垂直射入磁场，结果两粒子又同时离开磁场．已知两带负电的粒子质量分别为2m 和5m ，电荷量大小均为q ，不计粒子重力及粒子间的相互作用，则粒子射入磁场时的速度为( )AC ．2BLq mD ．5BLq m 2．方向如图所示的匀强电场（场强为E ）和匀强磁场（磁感应强度为B ）共存的场区，电子沿垂直电场线和磁感线方向以速度0v 射入场区，则（ ）A ．若0E v B>，电子沿轨迹Ⅰ运动，出场区时速度0v v > B ．若0E v B>，电子沿轨迹Ⅱ运动，出场区时速度0v v > C ．若0E v B<，电子沿轨迹Ⅰ运动，出场区时速度0v v > D ．若0E v B <，电子沿轨迹Ⅱ运动，出场区时速度0v v < 3．如图所示，一个半径为R 的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B 大小相等，方向均与环面轴线方向成θ角（环面轴线为竖直方向），若导电圆环上通有如图所示的恒定电流I ，则下列说法不正确的是（ ）A．导电圆环有收缩的趋势 B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIR D．导电圆环所受安培力的大小为2πBIR sin θ4．1932年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，核心部分为两个铜质D 形盒构成，其间留有空隙，将其置于匀强磁场中，两盒分别与高频电源相连，下列说法正确的是（）A．粒子被加速后的最大动能随加速电场电压的增大而增大B．粒子由加速器的边缘进入加速器C．电场变化周期由粒子的质量、电荷量和磁感应强度决定D．为使被加速的粒子获得的动能增加为原来的4倍，可只将D形盒的半径增大为原来的4倍5．如图所示，竖直平面内粗糙绝缘细杆（下）与直导线（上）水平平行固定，导线足够长。
人教版高二物理选修3—1第3章 磁场练习含答案
（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。
已知重力加速度为g。
这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。
两个速率相同的电子分别在两磁场区域做圆周运动。
与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。
