磁路设计

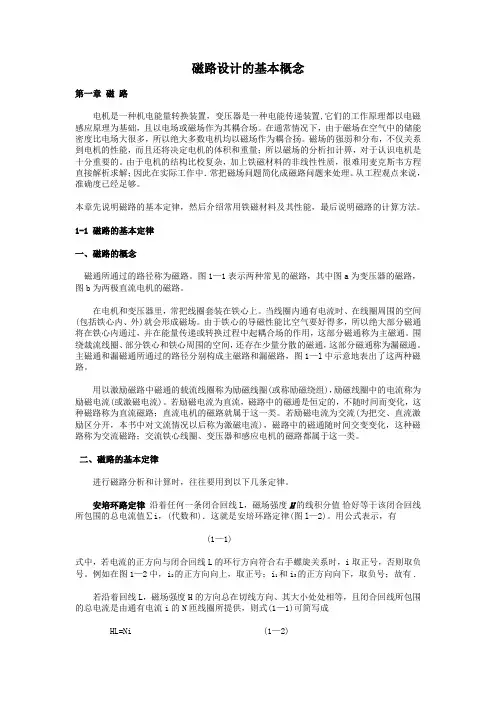

磁路设计的基本概念

磁路设计的基本概念第一章磁路电机是一种机电能量转换装置,变压器是一种电能传递装置,它们的工作原理都以电磁感应原理为基础,且以电场或磁场作为其耦合场。
在通常情况下,由于磁场在空气中的储能密度比电场大很多,所以绝大多数电机均以磁场作为耦合扬。
磁场的强弱和分布,不仅关系到电机的性能,而且还将决定电机的体积和重量;所以磁场的分析扣计箅,对于认识电机是十分重要的。
由于电机的结构比校复杂,加上铁磁材料的非线性性质,很难用麦克斯韦方程直接解析求解;因此在实际工作中.常把磁场问题简化成磁路问题来处理。
从工程观点来说,准确度已经足够。
本章先说明磁路的基本定律,然后介绍常用铁磁材料及其性能,最后说明磁路的计算方法。
1-1 磁路的基本定律一、磁路的概念磁通所通过的路径称为磁路。
图1—1表示两种常见的磁路,其中图a为变压器的磁路,图b为两极直流电机的磁路。
在电机和变压器里,常把线圈套装在铁心上。
当线圈内通有电流时、在线圈周围的空间(包括铁心内、外)就会形成磁场。
由于铁心的导磁性能比空气要好得多,所以绝大部分磁通将在铁心内通过,并在能量传递或转换过程中起耦合场的作用,这部分磁通称为主磁通。
围绕裁流线圈、部分铁心和铁心周围的空间,还存在少量分散的磁通,这部分磁通称为漏磁通。
主磁通和漏磁通所通过的路径分别构成主磁路和漏磁路,图1—l中示意地表出了这两种磁路。
用以激励磁路中磁通的载流线圈称为励磁线圈(或称励磁绕组),励磁线圈中的电流称为励磁电流(或激磁电流)。
若励磁电流为直流,磁路中的磁通是恒定的,不随时间而变化,这种磁路称为直流磁路;直流电机的磁路就属于这一类。
若励磁电流为交流(为把交、直流激励区分开,本书中对文流情况以后称为激磁电流),磁路中的磁通随时间交变变化,这种磁路称为交流磁路;交流铁心线圈、变压器和感应电机的磁路都属于这一类。
二、磁路的基本定律进行磁路分析和计算时,往往要用到以下几条定律。
安培环路定律沿着任何一条闭合回线L,磁场强度H的线积分值恰好等于该闭合回线所包围的总电流值∑i,(代数和).这就是安培环路定律(图l—2)。
永磁同步电机设计流程

永磁同步电机设计流程永磁同步电机是一种应用广泛的电机类型,具有高效率、高功率因数和高控制精度等优点,因此在许多领域得到了广泛的应用。
设计一台高性能的永磁同步电机需要经过一系列的流程,本文将详细介绍永磁同步电机的设计流程。
一、需求分析在设计永磁同步电机之前,首先需要明确电机的使用需求。
包括电机的功率需求、转速范围、工作环境条件等。
通过对需求的分析,可以为后续的设计提供指导。
二、磁路设计磁路设计是永磁同步电机设计的关键步骤之一。
磁路设计的目标是确定合适的磁路结构和尺寸,以实现预期的性能指标。
在磁路设计中,需要考虑永磁体的选用、磁路的饱和效应、磁路的损耗等因素。
三、电磁设计电磁设计是永磁同步电机设计的另一个重要步骤。
电磁设计的目标是确定合适的绕组结构和参数,以实现预期的性能指标。
在电磁设计中,需要考虑绕组的匝数、线径、绕组方式等因素,以及永磁体和绕组之间的磁场分布和相互作用。
四、机械设计机械设计是永磁同步电机设计的另一个关键步骤。
机械设计的目标是确定合适的机械结构和尺寸,以满足电机的运行要求。
在机械设计中,需要考虑电机的轴承结构、散热结构、防护结构等因素,以及电机的安装方式和连接方式。
五、控制系统设计控制系统设计是永磁同步电机设计的最后一步。
控制系统设计的目标是确定合适的控制策略和参数,以实现电机的稳定运行和精确控制。
在控制系统设计中,需要考虑电机的闭环控制方式、控制器的选择和参数调节等因素,以及电机与其他设备的通讯和配合。
六、样机制造与测试在完成永磁同步电机的设计之后,需要进行样机制造和测试。
样机制造的目标是按照设计要求制造出一台符合性能指标的永磁同步电机。
样机测试的目标是验证电机的性能和功能是否满足设计要求。
通过样机制造和测试,可以进一步改进和优化设计。
七、生产与应用在样机测试通过之后,可以进行电机的批量生产和应用。
在生产过程中,需要注意生产工艺和质量控制,以确保电机的一致性和可靠性。
在应用过程中,需要根据具体的使用场景和需求,对电机进行调试和优化,以实现最佳的性能和效果。
磁路设计

铁氧体磁体使用注意事项:(1)由于铁氧体磁体的单磁磁晶各向异性常数K,在0摄氏度下要显著降低。
(2)铁氧体剩磁温度系数是负的,温度升高剩磁下降。
而矫顽力温度系数是正的,温度升高,矫顽力增加。
(3)铁氧体剩磁虽然低,但矫顽力却高。
只要精心设计,磁隙磁通密度亦可达1T以上,体积亦可设计较小。
(4)要把握测试,确保实际使用的磁体同设计选用的磁体一致。
钕铁硼磁体使用时应注意以下事项(1)钕铁硼磁体一般选用内磁式磁路。
虽然钕铁硼磁体磁能积甚高,但磁隙中磁通密度并不容易达到高值。
(2)钕铁硼磁体矫顽力高,适宜制成薄片。
(3)钕铁硼磁体易碎、生锈。
(4)钕铁硼磁体充磁要使用专门设备,退磁困难。
钕铁硼磁体价廉而物美,美中不足的是居里点低,只有319摄氏度,稀土地钴磁体有两类:一类习惯称之为2:17材料,通式为R2C O17,R表示稀土材料稀土钴磁体的优点是居里点高,可达850摄氏度。
铁氧体磁路是由导磁上板、导磁板柱和磁体组成。
利用铁氧体的磁性,而用低碳钢制成的导磁上板、导磁板柱形成导磁通道,在磁隙中形成一个均匀的强磁场,进而推动载流音圈振动。
磁力线能穿透一切(超导体除外)物质,无往而不在,只是导磁板磁阻较低,磁力线穿过较多,由于人们对电路熟悉,因此引用一个磁路概念,借用电路的分析手段来分析磁路。
但是电路、磁路还是有相当的不同。
比如:电路中电流是循规蹈矩,否则就是事故;而磁路约束力就小得多,磁力线四处散逸。
导磁上板(华司),通常由低碳钢制成。
低碳钢即含碳量较低的钢材,在扬声器导磁极最常用的是45号钢。
它的成分中C为0.42%~0.50%,抗拉强度600MPA,屈服强度355MPA,伸长率16%当磁隙中为高磁通密度时,导磁板可采用电工纯铁,其含碳量更低。
对于普通磁路,长期困扰的一个问题,就是磁通密度分布不均匀,也就是在磁隙内磁通密度是均匀的;在磁隙外,由于磁阻增加,磁通密度下降,由于磁路形状不对称,导磁板上、下两边下降速度不同。
霍尔推力器磁屏蔽磁路设计 知乎

霍尔推力器磁屏蔽磁路设计知乎
霍尔推力器是一种利用霍尔效应产生推力的装置,其原理是通过在一个磁场中施加电流,然后测量电流通过的材料的霍尔电压,进而产生推力。
为了提高霍尔推力器的性能,磁屏蔽磁路的设计至关重要。
磁屏蔽磁路的设计目的是减少外部磁场对霍尔推力器的干扰,以提高推力器的精度和稳定性。
以下是一些常见的磁屏蔽磁路设计技术:
1. 使用磁屏蔽材料:磁屏蔽材料具有高导磁率和低磁导率,可以吸收和分散外部磁场的能量,从而减少对霍尔推力器的干扰。
常用的磁屏蔽材料包括镍铁合金(如Mu金属)、软磁铁氧体等。
2. 优化磁路结构:合理设计霍尔推力器的磁路结构,使磁场分布均匀且线性,并减少磁场的泄漏和漂移。
常用的优化技术包括使用铁芯集中磁力线、增加磁铁的数量和布置等。
3. 磁屏蔽层次:根据磁场的特性,设计多层的磁屏蔽结构,以提供更好的屏蔽效果。
例如,可以在霍尔推力器周围设置外部屏蔽罩和内部屏蔽罩,分别屏蔽不同方向的磁场。
4. 磁场定位和补偿:通过精确测量和定位外部磁场的位置和强度,然后利用磁体或电流通过产生相反方向的磁场来补偿外部磁场。
这样可以有效减小外部磁场对霍尔推力器的干扰。
综上所述,霍尔推力器的磁屏蔽磁路设计是提高推力器性能的关键因素之一。
通过合理选择磁屏蔽材料、优化磁路结构、设置多层磁屏蔽和实施磁场定位和补偿等技术,可以显著减少外部磁场对霍尔推力器的干扰,提高推力器的精度、稳定性和可靠性。
4功率_高压_高频变压器的串联优化设计

4功率_高压_高频变压器的串联优化设计高压高频变压器是一种常见的电力转换设备,用于将输入电压转换为输出电压,通常用于工业生产、医疗设备、通信设备等领域。
串联优化设计可以提高变压器的性能和效率,本文将从四方面介绍高压高频变压器的串联优化设计。
一、磁路设计高压高频变压器的磁路设计是提高变压器性能的关键。
磁路设计应考虑到磁路的导磁性能、铁损耗和漏磁损耗等因素。
导磁性能可以通过选择高导磁材料和合理设计磁路截面积来提高,铁损耗可以通过合理设计磁路长度和材料厚度来降低,漏磁损耗可以通过绕组的合理布局和磁路屏蔽来减小。
二、绕组设计绕组设计是高压高频变压器的另一个重要方面。
绕组的合理布局可以减小绕组的电阻和电感,提高变压器的效率。
绕组采用多层绕组,可以减小绕组的尺寸,提高变压器的功率密度。
绕组的选择应考虑到高频信号的传输特性,采用较短的导线和合理的绕线方式,减小电阻、电感和串扰等因素的影响。
三、冷却设计高压高频变压器在工作过程中会产生大量的热量,因此冷却设计是必不可少的。
合理的冷却设计可以提高变压器的散热效果,保证变压器的稳定工作。
常见的冷却方式包括自然冷却、强迫冷却和液冷却等。
自然冷却适用于功率较小的变压器,强迫冷却适用于功率较大的变压器,液冷却适用于要求散热效果更好的变压器。
冷却设计时应注意选择适当的散热介质、合理布置散热器和风扇等。
四、绝缘设计高压高频变压器工作时会产生高电压和高频电场,因此绝缘设计是非常重要的。
绝缘设计应考虑到变压器的工作电压和频率,选择合适的绝缘材料和绝缘结构。
绝缘材料可以采用绝缘纸、绝缘漆等,绝缘结构可以采用缠绕、层间隔离等方式。
绝缘设计时还应注意绝缘层的厚度和抗击穿能力,以确保变压器的安全运行。
总结:高压高频变压器的串联优化设计是提高变压器性能和效率的重要手段。
通过磁路设计、绕组设计、冷却设计和绝缘设计的优化,可以提高变压器的导磁性能、减小损耗、提高功率密度、提高散热效果和确保安全运行。
电机磁路设计的基本原理

电机磁路设计的基本原理
《电机磁路设计的基本原理》
嘿,咱今天就来聊聊电机磁路设计的那些事儿哈!你知道吗,就像咱平时盖房子得先有个牢固的框架一样,电机磁路设计那也是超级重要的嘞!
我记得有一次啊,我去参观一个电机工厂。
哇塞,那里面各种机器设备嗡嗡响,看着可热闹了。
我就凑到一个正在组装电机的师傅旁边,看他在那捣鼓。
他就跟我讲啊,这电机磁路设计啊,就好比是给电机打造一个通畅的“磁力通道”。
你想啊,如果这个通道七扭八歪的,那磁力能顺顺利利地跑起来吗?肯定不行啊!就像咱走路,要是路弯弯曲曲还到处是坑,那走起来得多费劲呀!
师傅还说,这里面的学问可大着呢!要考虑磁极的形状啦,磁路的长度啦,还有磁阻啥的。
哎呀,我当时听着就觉得,这可真是个精细活儿。
就好像是在给磁力铺一条高速公路,得让它们能快速、顺畅地跑起来。
你说要是设计不好,那不就跟那坑坑洼洼的小路似的,磁力都得在那磕磕绊绊的。
而且哦,这磁路设计还得考虑到各种因素的影响,就跟咱生活中一样,到处都有小麻烦小问题得解决。
比如温度变化啦,材料的特性啦,都能对磁路产生影响呢。
总之啊,电机磁路设计真不是个简单的事儿,得像个细心的工匠一样,一点点地琢磨,一点点地打造,才能让电机发挥出最好的性能嘞!咱可别小瞧了这看似普通的磁路设计,它可是电机的灵魂所在呀!以后再看到那些厉害的电机,咱就得想到,这背后可有这么多的奥秘和努力呢!哈哈!。
磁路公式

1.2 磁路设计基本公式Kf*Bg*Sg = Bd*Sm (1) Kr*Hg*Lg = Hd*Lm (2) 相关说明如下:Bg: 工作气隙中的磁感应密度Bd: 磁体内部的磁感应密度Sg: 工作气隙截面积Sm: 磁体截面积Kf: 漏磁系数(总磁通与工作气隙磁通之比)Hg: 工作气隙中的磁场强度Hd: 磁体内部的磁场强度Lg: 工作气隙宽度Lm: 磁体高度Kr: 漏磁阻系数(总磁阻与工作气隙磁阻之比)这里所有单位均采用国际单位制,即千克、米、秒制。
1.3 一些参数的选取与设定对于内磁结构的磁路:Kr = 1.1~1.5K f = 1.8~2.5导磁板厚度:Tp = 5*Lg导磁板直径:Dp = 4.1*Tp对于外磁结构的磁路:Kr = 1.1~1.5Kf = 2.0~4.0华司厚度:Tp = 5*Lg中柱外径:Dp = 4.3*Tp华司外径 = 磁体外径-磁体厚度/2Sg =π*(Dp+Lg)*Tp* Hg (3) Bg =μoμo = 4π*10-7 H/m为真空磁导率.根据磁体材料退磁曲线和最大磁能积曲线,可以确定最佳工作点的Bd和Hd 值,在此工作点,磁体体积最小(给定Bg值时),工作气隙中的磁感应密度最大(给定磁体尺寸时)。
*Sm*Lm*Bd*Hd)/(Kr*Kf*Sg*Lg) (4) Bg2 = (μo1.4 磁路设计的验证选择了一种磁路结构后,验证很方便,只需将磁路充磁,测量其工作气隙中的磁感应密度Bg就行。
磁感应密度Bg的测量方法有两种:一是用带超薄霍尔探头的特斯拉计(高斯计)直接测量;二是用带标准线圈的韦伯表(磁通表)测量磁通φ,然后换算成磁感应密度, Bg =φ/S,这里的S为标准线圈在磁场中切割磁力线的有效面积。
回到楼主的问题,对于超重低音,个人以为倒相,闭箱,带通都未尝可,三种设计个有优缺点,闭箱设计简单,瞬态特性毋庸置疑,但遗憾的是相对而言截止频率较高,如结合电路EQ应该是个不错的选择,同样使用闭箱设计的超重低音通常扬声器单体口径也比较大;倒相的优点在于很好的利用反向辐射的声波,原则上对扬声器的口径没有太高的要求,但是考虑到倒相箱的位移响应特性,小口径扬声器在做倒相式超重低音时最好在电路部分能加上低切处理,同时要注意选择倒相管的口径,避免高速的气流噪声。
电源变压器的导磁材料与磁路设计优化

电源变压器的导磁材料与磁路设计优化导磁材料与磁路设计是电源变压器中非常关键的部分,它们直接影响着变压器的性能和效率。
在不考虑政治问题的前提下,本文将从导磁材料的选择和磁路设计的优化两个方面进行论述,以帮助读者更好地理解和应用这些概念。
导磁材料的选择是电源变压器设计中的重要一环。
导磁材料应具备较高的磁导率和饱和磁通密度,能够有效地导引磁场、减少能量损耗和热量产生。
常用的导磁材料包括硅钢片、镍锌铁氧体和铁氧体等。
硅钢片是目前应用最广泛的导磁材料之一。
它由薄铁片组成,具有较高的导磁性能和低的磁滞损耗。
硅钢片通常通过堆叠和交替排列来组成导磁芯或磁路,以增强导磁性能和降低磁滞损耗。
在选择硅钢片时,需注意其材料的磁滞特性、饱和磁化强度和导磁性能等因素,以保证电源变压器的工作效率和性能。
镍锌铁氧体是另一种常用的导磁材料,其具有较高的磁导率和饱和磁通密度。
相比硅钢片,镍锌铁氧体的材料成本较高,但其优点是具有更高的工作频率范围和较小的磁滞损耗。
镍锌铁氧体通常用于高频变压器和开关电源等应用中,以满足高效率和小尺寸的要求。
铁氧体是一种具有较高磁导率和较低饱和磁通密度的导磁材料。
由于其材料成本相对较低,铁氧体被广泛应用于大功率变压器和电感器等领域。
虽然铁氧体的磁导率较硅钢片和镍锌铁氧体要低,但在特定频率下,铁氧体具有较好的导磁性能和较小的损耗。
导磁材料的选择还要考虑安全性和环境因素。
一些导磁材料可能含有有毒物质或对环境有害。
在应用中,需要选择符合国家和环境标准的导磁材料,以确保电源变压器的安全和可持续发展。
除了导磁材料的选择外,磁路设计的优化也是电源变压器设计的关键环节之一。
磁路设计是指通过合理的结构设计和磁路参数优化,使得磁场能够有效地传输和集中,减少漏磁损耗和劣化。
以下是几个优化磁路设计的要点:首先,选择合适的磁路结构。
磁路结构的设计应考虑导磁材料的特性和应用需求。
常见的磁路结构包括核型(E型、U型)、电感式和变压器式等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双磁体磁路的结构:
• • • • • 辅助磁体可使磁隙中磁通密度增加10%~20%; 辅助磁体在开路状态下充磁,所以希望其矫顽力高; 导磁碗提供一磁阻小的回路,使漏磁减小,这对磁体外 部而言,具有良好的屏蔽作用; 双磁路可按主磁路、辅助磁体分别设计,再叠加修正。 分析ATC公司的思路,一是它认为磁体的磁滞回线会影 响扬声器的失真,磁滞回线出现的本身就意味它不是一 个线性系统,产生失真是不可避免的,另一个思路是使 音圈工作在磁场的线性范围内,这就是真正采用厚导磁 上板及短音圈。 这个环其实与我们提到的短路环类似的,有人认为主要 作用是散热。一个导电也导磁的金属环当然有散热作用。 但主要还是起到音圈次级线圈的作用,短路环使磁性材 料线性电感量减少,导致失真减少。
• • • • • • • • •
•
钕铁硼磁体价廉而物美,美中不足的是居里点低,只有319摄氏度, 稀土地钴磁体有两类:一类习惯称之为2:17材料,通式为R2CO17 ,R表示稀 土材料 稀土钴磁体的优点是居里点高,可达850摄氏度。 铁氧体磁路是由导磁上板、导磁板柱和磁体组成。利用铁氧体的磁性,而用低碳 钢制成的导磁上板、导磁板柱形成导磁通道,在磁隙中形成一个均匀的强磁场, 进而推动载流音圈振动。 磁力线能穿透一切(超导体除外)物质,无往而不在,只是导磁板磁阻较低,磁 力线穿过较多,由于人们对电路熟悉,因此引用一个磁路概念,借用电路的分析 手段来分析磁路。 但是电路、磁路还是有相当的不同。比如:电路中电流是循规蹈矩,否则就是事 故;而磁路约束力就小得多,磁力线四处散逸。 导磁上板(华司),通常由低碳钢制成。低碳钢即含碳量较低的钢材,在扬声器 导磁极最常用的是45号钢。它的成分中C为0.42%~0.50%,抗拉强度600MPA, 屈服强度355MPA,伸长率16% 当磁隙中为高磁通密度时,导磁板可采用电工纯铁,其含碳量更低。 对于普通磁路,长期困扰的一个问题,就是磁通密度分布不均匀,也就是在磁隙 内磁通密度是均匀的;在磁隙外,由于磁阻增加,磁通密度下降,由于磁路形状 不对称,导磁板上、下两边下降速度不同。 由JBL公司最早推出的T形磁路,由于在磁隙中产生均匀磁场而受到重视。普通磁 路的磁通,在磁隙上下公布是不均匀、不对称的。将导磁柱形状改一下,做成T 形,在磁隙中的磁通分布上下是均匀的、对称的。这就进一步减小了扬声器的失 真。由形定名,这种磁路被形象称之为T形磁路,或称对称磁路(SFG)。 Nhomakorabea磁路设计
飞达音响 2012年6月27日
铁氧体磁体使用注意事项:
•
• • •
由于铁氧体磁体的单磁磁晶各向异性常数K,在 0摄氏度下要显著降低。 铁氧体剩磁温度系数是负的,温度升高剩磁下 降。而矫顽力温度系数是正的,温度升高,矫 顽力增加。 铁氧体剩磁虽然低,但矫顽力却高。只要精心 设计,磁隙磁通密度亦可达1T以上,体积亦可 设计较小。 要把握测试,确保实际使用的磁体同设计选用 的磁体一致。
降低磁路的失真
• 这种失真在以下两种情况下发生:
– 在低频大振幅时,音圈在磁隙中往复振动,相对位置快速、大幅变化,使磁 性材料平均磁导率发生变化,影响音圈电感,导致阴抗变化,电流也相应变 化而产生失真。 – 由于磁路的磁体本身磁导率引起的失真,磁体本身具有磁滞回线的磁路结构,
• 对于扬声器来说,磁体莆成一个较大的类似偏压的直流磁场,而音频电 流引起的磁场变化虽然不是很大,但这种交流磁场变化会形成一个小的 磁滞回线,结果使音频电流失真。 • 减少失真的措施 • 扬声器磁路中的空气隙宽度也要适当。因为空气的磁阻相当大,磁通的 泄漏也是相当严重的, 要使磁路中导磁体饱和需要相当大的磁化力、相 当大的磁体。 • 短路环材料有铜或铝。位置有套在导磁柱上、磁体内径,导磁上板内 径、导磁柱根部。 • 短路环起到音圈次级线圈作用,由于短路的作用,使音圈电感接近于零。 短路环使磁性材料非线性电感量减少,导致失真减少,导磁柱短路主要 对减速犀利三次谐波失真有效,磁体内径短路环主要对减少二次谐波失 真有效。
•
• • • • • • •
• •
新型钕铁硼磁路 轴同和径向复合磁路 这种磁路可以获得较大的磁隙磁通密度,可达1.8T 通过精心设计磁体面积和磁体取向方向长度,使轴向磁体、径向磁体均工 作于磁体最大磁能积。其结果使漏磁减少,而磁隙中磁通得到加强。 不过,这磁路工艺较为复杂,先将轴向磁体在未磁化前与导磁柱、导磁 板粘接。将磁路整体放入充磁机轴向充磁。径向磁体单独充磁,再与导 磁柱、导磁上板,导磁碗等粘接。 双磁体磁路(一) 钕铁硼双磁路和铁氧体双磁路结构相同,其中有A、B两块钕铁硼环形磁 体。如有名的ESOTOR2扬声器就采用钕铁硼双磁路。这种双磁路虽然 效率没有复合磁路高,但工艺简单。先将磁体A与导磁柱、导磁上板粘 接后,在用充磁机充磁。将片状磁体B与导磁碗粘接,反向充磁,再将 两部分粘接。 双磁体磁路(二) 另一种双磁体磁路,它的不同之处在于副磁体放在磁路中央突出位置, 中心有一个直径相同的散热孔,磁体与主磁体极性相反,可使该磁隙中 磁通密谋增加,漏磁减少。
磁屏蔽
• 磁路与电路有一些共同点,但也有一个很大的不同之处。 漏电不是经常发生的,而漏磁却是无处不在,因此就有一 个磁屏蔽问题。所谓磁屏蔽是指用磁导率很大的软磁材料 做的罩,罩能隔离外界磁场。 • 外罩与空腔的空气可以看成是并联磁路,由于外罩的磁 阻比空腔的磁阻小得多,所以外界磁场通量绝大部分从外 罩壁通过,进入腔内有磁通量很小,这就达到磁屏蔽的目 的,磁屏蔽的效果取决于:材料的磁导率;材料的厚度, 屏蔽的层数。 • 实际磁屏蔽有两面三刀个方面的含义,一是对不允许磁 场干扰的部分屏蔽,二是减少磁体对外界的干扰。
钕铁硼磁体使用时应注意以下事项
• 钕铁硼磁体一般选用内磁式磁路。虽然钕 铁硼磁体磁能积甚高,但磁隙中磁通密度 并不容易达到高值。 钕铁硼磁体矫顽力高,适宜制成薄片。 钕铁硼磁体易碎、生锈。 钕铁硼磁体充磁要使用专门设备,退磁困 难。
• • •
钕铁硼磁路
• 钕铁硼磁路亦有内磁式、外磁式、径向式 • 内磁式磁路 • 内磁式磁路是钕铁硼磁体应用最早的磁路,亦是应用最广泛 的磁路。只是磁体更加扁平一些,内磁式钕铁硼路遇到的最 大问题是磁隙内磁通密度不高。 • 内磁式磁路,磁体截面积不可能太大,关键在于钕铁硼工作 点磁感应强度不高。从它的退磁曲线看,远不如铁钻镍磁体。 使得钕铁硼纵有极高的磁能积,却有劲使不出。因此这种钕 铁硼内磁式磁路,较适用于小型扬声器磁路。 • 径向式磁路 • 优点是气隙磁场均匀。但缺点亦是磁隙中磁通密谋较小,只 有0.6T左右。 • 外磁式磁路 • 结构与普通外磁式磁路相同,但需要较大体积。在成本上又 难以同铁氧体竞争,因此采用较少。
