三人表决器的设计与制作课件
合集下载
项目七(2)三人表决器
任务五三人表决器的制作与调试（2）
一、任务引入
如下图所示，三人表决器电路由集成与非门74LS00、74LS20，发光二极管LED1~LED4、电阻R1~R5、拨动开关S1~S3和蜂鸣器组成，电路实物如下图所示：
图5-1
二、任务技能演示
1.三人表决电路元器件的插装
将所有电子元器件按照图5-1的连接方式插装在电路板上。
注意电子元器件的方向是否正确插装。
2.三人表决电路元器件的识别
根据电子元器件的相关知识，会识读电子色环电阻的组织大小、能区别发光二极管的正负极、能识别三极管的三个极等。
3.三人表决电路元器件的检测
电阻元器件的检测要用万用表测量实际值，符合误差要求的电阻质量为合格。
二极管用万用表测正向电阻和反向电阻阻值。
用万用表电阻R×1档测量有缘蜂鸣器质量，万用表正极接蜂鸣器正极时，万用表负极接蜂鸣器负极，将发出持续响声，反之不响，此时蜂鸣器正常。
利用指针式万用表测量三极管e、b、c 时，如果指针偏转，三极管正常。
4.电路焊接
（1）焊接：将元器件按照从低到高的顺序并依照原理图位置焊接到万能板上；在万能板背面用所发导线将引脚按照原理图进行连接；安装芯片时注意先焊接引脚座，然后安装芯片；焊接时注意电烙铁加热时间不要过长，以免万能板的焊点起皮。
（2）检查：焊点是否正确、是否有虚焊；检查元器件位置以及方向是否正确；
（3）通电测试：将4节1.5V电池装入电池盒，观察有无异样情况，芯片有没有发烫，无异常开始测试；拨动开关，输入端对应发光二极管是否发光。
考核配分及评分标准见下表。
小组自我评价
教师签字：。
组合逻辑电路的设计——三人表决器
上一页 下一页 返回 退出
扩展练习题
还是为中国达人秀评委设计一个三人表决器。
功能要求：
新增功能
1、少数服从多数
2、周立波具有一票否决权
S 1
3
2
上一页 下一页 返回 退出
S 1
3
2
谢谢指导！
上一页 下一页 下一页 返回 退出
评委
选手
A
B
C
Y
S 1
3
2
评委通过--√，不通过--ₓ 选手晋级— 淘汰---
上一页 下一页 返回 退出
S 1
3
2
上一页 下一页 返回 退出
S 1
3
2
本设计任务中输入、输出变量分别是什么？
输入变量： 三个评委评判信息 （输入A、B、C）
输出变量： 对事件的表决结果 （输出Y）
同意 逻辑1 不同意 逻辑0 晋级 逻辑1 淘汰 逻辑0
上一页 下一页 返回 退出
任务一、根据功能要求列真值表
S
1
ABCY
3
2
0000
0010
0100 真
0111 值
1000
1011 表
1101
1111
正逻辑： 三位评委A、B、C输入, 同意为“1”，不同意为“0”； 选手输出Y结晋级为“1”，淘汰为“0”。
与非表达式：
S 1
3
2
Y AB AC BC
与非门电路图
上一页 下一页 返回 退出
总结：设计组合逻辑电路的步骤？ S 1
3
2
1、根据实际问题的逻辑关系，列出 真值表 ； 2、由真值表写出 逻辑函数表达式 ； 3、 化简 逻辑函数表达式； 4、根据逻辑函数式画出由门电路组成的 逻辑电路图 。
三人表决器的制作与调试ppt课件
Y AB BC AC
第四步：根据表达式画出逻辑电路图
3
新课：
一、提要求
由于上次同学印制电路图的设计花费了较大和较多 的时间，因此整个制作的过程略有拖后，今天我们 开始对电路板进行制作，希望大家一定要加快制作 进度，按要求完成任务。
本次设计元件一律从旧电路板中拆下来，因此对待 元件必须经过仔细检测，另外在拆装电路板时必须 注意元件的质量好坏，尽可能的减少损坏元件的数 量。

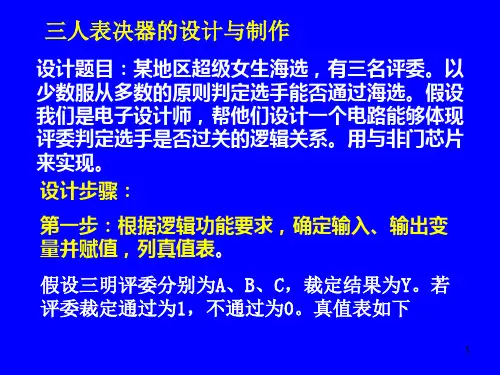

三人表决器的设计与制作
设计题目：某地区超级女生海选，有三名评委。以 少数服从多数的原则判定选手能否通过海选。假设 我们是电子设计师，帮他们设计一个电路能够体现 评委判定选手是否过关的逻辑关系。用与非门芯片 来实现。 设计步骤：
第一步：根据逻辑功能要求，确定输入、输出变 量并赋值，列真值表。
假设三明评委分别为A、B、C，裁定结果为Y。若 评委裁定通过为1，不通过为0。真值表如下
三3输入与非 门
红 CD4011 CD4023 14脚
个数
6
1 3 3 1 1
1 2
7
小组合作
1.拆除旧电路板上所需元件 2.按照元件清单清点元件，并进行检测 3.以小组为单位，更换所需损坏元件 4.根据印刷电路，安装三人表决器，并焊接
1.注意元件放置正确 2.注意导线的走向，避免出现短路；焊锡的量不要过多，避免 和相邻的焊点融合到一起 3.注意安全,不要烫到其他同学和自己 4.相互检查有无漏焊、错焊、虚焊，电路有无短路、断路。 8
②让C处于高电平，A、B处于低电平，测量Y2、 Y3、Y4的电平，看和自己根据与非门的逻辑功 能推导出来的是不是一样的。
若都正常，说明芯片无问题。
12
测量CD4023芯片(三3输入端与非门) ①测量Y2、Y3、Y4的电平，测量Y的电平，看和自 己根据三输入与非门的逻辑功能推导出来的是不是一 样。 ②改变A、B、C的电平，测量Y2、Y3、Y4的电平， 测量Y的电平，看和自己根据三输入与非门的逻辑功 能推导出来的是不是一样。 若都一样，说明芯片正常的。
第四步：根据表达式画出逻辑电路图
3
新课：
一、提要求
由于上次同学印制电路图的设计花费了较大和较多 的时间，因此整个制作的过程略有拖后，今天我们 开始对电路板进行制作，希望大家一定要加快制作 进度，按要求完成任务。
本次设计元件一律从旧电路板中拆下来，因此对待 元件必须经过仔细检测，另外在拆装电路板时必须 注意元件的质量好坏，尽可能的减少损坏元件的数 量。
三人表决器的设计与制作
设计题目：某地区超级女生海选，有三名评委。以 少数服从多数的原则判定选手能否通过海选。假设 我们是电子设计师，帮他们设计一个电路能够体现 评委判定选手是否过关的逻辑关系。用与非门芯片 来实现。 设计步骤：
第一步：根据逻辑功能要求，确定输入、输出变 量并赋值，列真值表。
假设三明评委分别为A、B、C，裁定结果为Y。若 评委裁定通过为1，不通过为0。真值表如下
三3输入与非 门
红 CD4011 CD4023 14脚
个数
6
1 3 3 1 1
1 2
7
小组合作
1.拆除旧电路板上所需元件 2.按照元件清单清点元件，并进行检测 3.以小组为单位，更换所需损坏元件 4.根据印刷电路，安装三人表决器，并焊接
1.注意元件放置正确 2.注意导线的走向，避免出现短路；焊锡的量不要过多，避免 和相邻的焊点融合到一起 3.注意安全,不要烫到其他同学和自己 4.相互检查有无漏焊、错焊、虚焊，电路有无短路、断路。 8
②让C处于高电平，A、B处于低电平，测量Y2、 Y3、Y4的电平，看和自己根据与非门的逻辑功 能推导出来的是不是一样的。
若都正常，说明芯片无问题。
12
测量CD4023芯片(三3输入端与非门) ①测量Y2、Y3、Y4的电平，测量Y的电平，看和自 己根据三输入与非门的逻辑功能推导出来的是不是一 样。 ②改变A、B、C的电平，测量Y2、Y3、Y4的电平， 测量Y的电平，看和自己根据三输入与非门的逻辑功 能推导出来的是不是一样。 若都一样，说明芯片正常的。
项目2三人多数表决电路设计PPT课件
版图设计
根据原理图，使用版图编辑软件绘制电路的物理 版图，包括元件封装和布局等。
制版与制作
将版图送至制造工厂进行制版和制作，最终得到实际运 行的电路板。
03
电路元件选择与布局
电路元件的选择
开关元件
选择具有低电阻、高耐压、 低漏电流的开关，以确保电
路的稳定性和可靠性。
逻辑门电路
电阻器
电容器
根据电路逻辑需求，选择 适当的逻辑门电路，如 AND、OR、NOT等。
感谢观看
THANKS
使用标准模板和封装可以提高 布局和布线的效率和质量。
04
电路仿真与调试
电路仿真工具介绍
01
02
03
Multisim
一款流行的电路仿真软件， 具有丰富的元件库和强大 的仿真功能，适用于模拟 和数字电路的仿真。
LTSpice
一款适用于模拟电路仿真 的软件，具有低噪声、高 精度和快速的仿真速度。
PSpice
去耦电容布局
在元件电源引脚附近放置适当 容量的去耦电容，以减少电源
噪声对电路的影响。
元件布局与布线技巧
元件排列
将相同类型的元件排列在一起 ，便于识别和替换。
电源和地线优先
先布置电源和地线，再布置其 他线路。
优化布线顺序
按照信号流向和重要程度优化 布线顺序，先布关键信号线， 后布次要信号线。
使用模板和封装
高效的电路设计可以提高设备 的性能，降低能耗，延长使用 寿命。
三人多数表决电路的应用场景
01
三人多数表决电路是一种常见的 逻辑电路，广泛应用于决策系统 、控制系统和安全系统等领域。
02
在某些需要集体决策的场景中， 如投票、安全检查等，三人多数 表决电路可以用来实现决策的公 正性和准确性。
根据原理图，使用版图编辑软件绘制电路的物理 版图，包括元件封装和布局等。
制版与制作
将版图送至制造工厂进行制版和制作，最终得到实际运 行的电路板。
03
电路元件选择与布局
电路元件的选择
开关元件
选择具有低电阻、高耐压、 低漏电流的开关，以确保电
路的稳定性和可靠性。
逻辑门电路
电阻器
电容器
根据电路逻辑需求，选择 适当的逻辑门电路，如 AND、OR、NOT等。
感谢观看
THANKS
使用标准模板和封装可以提高 布局和布线的效率和质量。
04
电路仿真与调试
电路仿真工具介绍
01
02
03
Multisim
一款流行的电路仿真软件， 具有丰富的元件库和强大 的仿真功能，适用于模拟 和数字电路的仿真。
LTSpice
一款适用于模拟电路仿真 的软件，具有低噪声、高 精度和快速的仿真速度。
PSpice
去耦电容布局
在元件电源引脚附近放置适当 容量的去耦电容，以减少电源
噪声对电路的影响。
元件布局与布线技巧
元件排列
将相同类型的元件排列在一起 ，便于识别和替换。
电源和地线优先
先布置电源和地线，再布置其 他线路。
优化布线顺序
按照信号流向和重要程度优化 布线顺序，先布关键信号线， 后布次要信号线。
使用模板和封装
高效的电路设计可以提高设备 的性能，降低能耗，延长使用 寿命。
三人多数表决电路的应用场景
01
三人多数表决电路是一种常见的 逻辑电路，广泛应用于决策系统 、控制系统和安全系统等领域。
02
在某些需要集体决策的场景中， 如投票、安全检查等，三人多数 表决电路可以用来实现决策的公 正性和准确性。
设计三人表决电路PPT课件
AB BC AC ABBCAC
• （4）由逻辑函数表达式画出逻辑电路图
学习要点：
• 1．半加器的特点是在运算时不考虑低位的进位， 而全加器则除了把本位的两个数相加外，还要考 虑低位送来的进位。全加器可由两个半加器和一 个或门组成。
• 2．组合逻辑电路的设计步骤：
操作指导
• 1.认识三人表决器电路结构及工作原理
实 物 示 意 图
电 路 组 成 框 图
图中有两个双四输入与非门CD4012和一个OC门，当三个按 钮S1、S2、S3中有两个或两个以上闭合的时候，表示成功的 灯就亮了。
元器件选择
表9-1 元器件明细表
序号 1 2
3 4 5 6
7
分类 IC1、IC2
IC3 R1～R6
R7 R8 C1～C3 S1～S3 LED
化简逻辑表达式： 根据逻辑表达式，画出逻辑图
三、设计一个三人表决电路
要求：电路供A、B、C三个人投票表决使用，每人一个按键， 赞成就按下按键，用“1”表示，不赞成就不按，用“0” 来表示。当两人或两人以上同意时，才能通过，表决结果 用发光二极管来指示，亮（通过）即“1”，不亮（不通 过）即“0”。要求用“与非门”电路来实现该逻辑功能。
• 1．二进制编码器——是用n位二进制代码对2n个信号进
行编码的电路 举例：三位二进制编码器逻辑图
由编码的逻辑电路可以得到Y2 、 Y1 、Y0 的逻辑函数表达式：
Y0 = I1 + I3 + I5 + I7 Y1 = I2 + I3 + I6 + I7 Y2 = I4 + I5 + I6 + I7
图9-14 LED数字显示器的外形图
• （4）由逻辑函数表达式画出逻辑电路图
学习要点：
• 1．半加器的特点是在运算时不考虑低位的进位， 而全加器则除了把本位的两个数相加外，还要考 虑低位送来的进位。全加器可由两个半加器和一 个或门组成。
• 2．组合逻辑电路的设计步骤：
操作指导
• 1.认识三人表决器电路结构及工作原理
实 物 示 意 图
电 路 组 成 框 图
图中有两个双四输入与非门CD4012和一个OC门，当三个按 钮S1、S2、S3中有两个或两个以上闭合的时候，表示成功的 灯就亮了。
元器件选择
表9-1 元器件明细表
序号 1 2
3 4 5 6
7
分类 IC1、IC2
IC3 R1～R6
R7 R8 C1～C3 S1～S3 LED
化简逻辑表达式： 根据逻辑表达式，画出逻辑图
三、设计一个三人表决电路
要求：电路供A、B、C三个人投票表决使用，每人一个按键， 赞成就按下按键，用“1”表示，不赞成就不按，用“0” 来表示。当两人或两人以上同意时，才能通过，表决结果 用发光二极管来指示，亮（通过）即“1”，不亮（不通 过）即“0”。要求用“与非门”电路来实现该逻辑功能。
• 1．二进制编码器——是用n位二进制代码对2n个信号进
行编码的电路 举例：三位二进制编码器逻辑图
由编码的逻辑电路可以得到Y2 、 Y1 、Y0 的逻辑函数表达式：
Y0 = I1 + I3 + I5 + I7 Y1 = I2 + I3 + I6 + I7 Y2 = I4 + I5 + I6 + I7
图9-14 LED数字显示器的外形图
4、自制教学课件--《三人表决器》
0
1
1
1
1
0
0
0
C
1
0
1
1
1
1
0
1
1
1
1
1
可得： Y BC • AC • AB
逻辑功能分析
列真值表
化简过程
逻辑函数式
化简表达式
逻辑电路图
与非-与非式
逻辑功能分析
逻辑电路图：
列真值表
逻辑函数式
化简表达式
逻辑电路图
思维拓展（变式）：
某比赛设一名主裁判和两名副裁判，只有当多数裁 判同意，且其中必须有主裁判同意时，表决才被认 可，试设计这个多数通过表决器的逻辑电路。
输入
输出
A
B
C
Y
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
1
1
0
0
0
1
0
1
1
1
1
0
1
1
1
1
1
逻辑电路图 可得： Y ABC ABC ABC ABC
逻辑功能分析
列真值表
逻辑函数式 化简表达式 逻辑电路图
请大家打开iCircuit提前连接好的电路图1，开关向 上打为“1”，开关向下打为“0”，灯亮为“1”， 灯不亮为“0”，列出电路图1所对应的真值表， 并写出此时电路图对应的函数表达式。
组合逻辑电路的设计步骤
逻辑功能分析
列真值表
逻辑表达式
化简表达式
逻辑电路图
能力提升1：
某举重比赛，有4名裁判，分别为A、B、C、D，A 为主裁判，其余为副裁判，当主裁判认为合格时计 两票，而副裁判认为合格时计一票，试设计这个多 数通过表决逻辑电路。 （1）列真值表。 （2）写出函数表达式并化简。 （3）画出逻辑电路图。
项目八三人表决器制作
1
IC3
12 蜂鸣器
1
Y
13 按钮开关
14 接线器
2线
3
S1~S3
1
DY
常开
15 印制电路板
1
任务5 三人表决器制作
元器件实物图
任务5 三人表决器制作
1. 外观
任务4 集成显示译码器
2. 显示字形
3. 引脚图
任务4 集成显示译码器
4. 内电路
共阳极数码管
共阴极数码管
任务4 集成显示译码器
做一做 判别LED七段数码管
1、共阳、共阴及好坏判别 找到3脚或8脚。用万用表按测量LED方法测量 正、负极，判别共阳、共阴及好坏 2、字段引脚判 共阴：接地端和红表笔相接，黑表笔接七段引 脚，判别a、b、c等七段 共阳：电源端和黑表笔相接，红表笔接七段引 脚，判别a、b、c等七段
能实现译码功能的电路称为译分类33集成二进制译码器74ls1381框图34274ls138引脚图35输入信号a2a1a0输出信号控制信号363输出表达式374真值表381框图集成二十进制译码器74ls4239274ls42引脚图40输入信号a3a2a1a0输出信号413功能表42做一做写出二十进制译码器输出逻辑表达式43实训操作用集成译码器实现逻辑函数做一做使用74ls138实现一位全加器1设计一位全加器1真值表442表达式abc令aa2ba1ca0与74ls138输出表达式比较453逻辑图461将74ls138和74ls20插入数字电路实验箱的相应插座内
任务2 集成编码器
1、框图
任务2 集成编码器
2、真值表
输
输
入 Y3 Y2
I0 0 0
I1 0 0
I2 0 0
8.任务八课件三人表决器的制作
（1）二—十进制译码器
将二—十进制代码译成十进制数码0～9的电 路叫做二—十进制译码器。一个二—十进 制代码有四位二进制代码，所以，这种译 码器有四个输入端、十个输出端，通常也 叫做4线—10线译码器。
集成8421BCD码译码器有74LS49、 CC4028B、C301等。
8421BCD码译码器真值
件对电路仿真。
1、电路原理参考图
R1
R2
10k
10k
R3
10k
U1
1 2 3
A B C
6 4 5
E1 E2 E3
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
15 14 13 12 11 10 9 7
74LS138
1 U2:A
2 6
4 5
74S20
9 U2:B
10
R8
8
12
2k
13
74S20
R4
R5
1.电路功能描述
设主裁判为变量A，副裁判分别为B和C；表示 成功与否的灯为Y，根据逻辑要求列出真值表。
2.真值表
ABC
Y
100
0
101
1
110
1
111
1
3.逻辑表达式
Y ABC ABC ABC
4、化简逻辑表达式
Y=AB+AC 5、逻辑变换
Y AB AC
6、逻辑电路图
（三）常见组合逻辑电路
三位二进制编码表
十进制数
输入变量
Y1
0
I0
0
1
I1
0
2
I2
0
3
I3
0
4
I4
1
