金属铝板及吸音板吊顶施工
金属网板、铝扣板吊顶施工工艺流程
放线安装吊杆安装龙骨安装金属网板、铝扣板修边封口
（1）放线
测量放线遵守先整体后局部的测控程序，主要是弹标高线和龙骨位置线。
（2）安装吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按照已弹好的吊点位置，用冲击钻打眼，安装胀管螺栓，按吊顶标高确定吊杆长度，固定吊杆。
间距宜为 900-1200mm，吊点分布要均匀，安装必须要牢固。
（3）安装龙骨
安装龙骨，要严格按照标高线及放样图纸，并依据装修手册所示位置将材料不同、做法不同的区域分开安装龙骨，将组装好吊挂件的龙骨，按分档线位置安装。
（4）安装金属网板、铝扣板
安装面板是在龙骨调平的基础上进行的，依照面板控制线从中间向一个方向依次逐次安装，采用配合吊顶的扣件固定到龙骨骨架上。
面板与钢龙骨间的接触面采用绝缘片做隔离处理，以防止产生电化学腐蚀。
大面积面板安装完毕后，由于重量的变化将会再次使龙骨产生挠度变化，造成面板局部平整度出现误差。
等变形稳定后，对面板进行调平工作，消化龙骨变形对面板平整度的影响。
（1）轻钢龙骨和面板的材质、品种、式样、规格等都要符合设计的要求。
轻钢龙骨安装位置正确，连接牢固，无松动。
面板面层应无脱层、翘曲、折裂、掉漆等缺陷，安装必须牢固。
（2）轻钢龙骨的吊杆、龙骨安装必须正确、平直，无弯曲变形，吊挂件应符合产品组合的要求。
面板表面要洁净、色泽一致，无污染，无缺损。
压条平直、宽窄一致。
面板接缝形式应符合设计要求，接缝宽窄一致，平直整齐，接缝应严密顺直。
面板表面的灯具、烟感器、喷淋头、风口箅子等设备的位置合理、美观，与饰面板的交接吻合、严密。
穿孔吸音铝板吊顶施工技术
穿孔(chuānkǒng)吸音铝板吊顶施工技术在大型公共建筑(ɡōnɡɡònɡ jiàn zhù)的室内装饰中都要充分考虑整个空间的吸音效果，从墙面到吊顶都需设计使用吸音装饰材料，以满足声学要求。
目前在吸音吊顶工程方面，用的最多的，吸音效果较好的材料是穿孔吸音铝板。
鄂尔多斯市体育馆中心游泳馆幕墙(mù qiánɡ)工程为吸音(xī yīn)铝板吊顶。
一、吸音(xī yīn)铝板吊顶工程的施工工艺（一）吸音铝板概述目前工程中所用的吸音铝板都为冲孔铝板，铝板厚度从1-3mm不等，孔径大小、孔间距和布孔率都需通过相关声学测定机构测定。
为了加强吸音效果，一般在铝板背面加铺玻璃吸音棉或者无纺布，铝板正面饰面漆可采用珠光喷涂、滚涂、氟碳喷涂等，颜色可按要求定制。
如****内场吸音吊顶铝板孔径3mm、孔间距6mm、布孔率18%，铝板厚2mm，背面粘贴0.2mm厚SoundTex进口无纺布，正面为灰白色氟碳喷涂。
（二）吸音铝板吊顶工程施工工艺流程施工准备→放线定位→主龙骨安装、调平→次龙骨安装、固定→特制吊挂件制作安装→吊筋安装→隐蔽验收→冲孔吸音铝板安装（包括嵌条和收边条安装）→铝板面调平→验收（三）吸音铝板吊顶的施工要点1、公共建筑内部的吸音吊顶一般都属于大面积吊顶，故施工准备阶段的测量放线尤为重要，放线应根据设计图纸进行，先按现场放出吊顶面的十字中轴线，再按照龙骨间距和吊顶板模数依次向两边放出控制线，如遇到穹型面吊顶，则需先在电脑上模拟排版，确保无误后方可进行现场放线。
2、由于龙骨都是与成品装饰铝板配合使用的，所以在设计时应先确定主次钢龙骨的规格，然后再根据吊顶面积和设计铝板规格，对主次钢龙骨分格进行布置。
3、主龙骨安装完成后需进行一次整体调平，如是穹型吊顶，则还需控制好主龙骨的弯弧度，以确保次龙骨能平整顺直地安装在主龙骨上。
4、次龙骨间距必须相等，因为特制吊挂件是直接安装在次龙骨上的，只有吊挂件、吊杆、次龙骨在同一竖向直线上，才能保证(bǎozhèng)每根吊杆受力均匀。

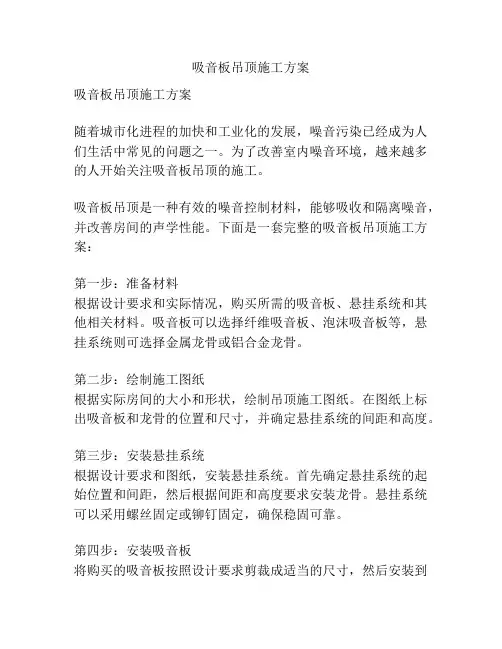

吸音板吊顶施工方案
吸音板吊顶施工方案吸音板吊顶施工方案随着城市化进程的加快和工业化的发展，噪音污染已经成为人们生活中常见的问题之一。
为了改善室内噪音环境，越来越多的人开始关注吸音板吊顶的施工。
吸音板吊顶是一种有效的噪音控制材料，能够吸收和隔离噪音，并改善房间的声学性能。
下面是一套完整的吸音板吊顶施工方案：第一步：准备材料根据设计要求和实际情况，购买所需的吸音板、悬挂系统和其他相关材料。
吸音板可以选择纤维吸音板、泡沫吸音板等，悬挂系统则可选择金属龙骨或铝合金龙骨。
第二步：绘制施工图纸根据实际房间的大小和形状，绘制吊顶施工图纸。
在图纸上标出吸音板和龙骨的位置和尺寸，并确定悬挂系统的间距和高度。
第三步：安装悬挂系统根据设计要求和图纸，安装悬挂系统。
首先确定悬挂系统的起始位置和间距，然后根据间距和高度要求安装龙骨。
悬挂系统可以采用螺丝固定或铆钉固定，确保稳固可靠。
第四步：安装吸音板将购买的吸音板按照设计要求剪裁成适当的尺寸，然后安装到龙骨上。
吸音板可以使用专用胶粘剂或铆钉固定，确保牢固可靠。
在安装吸音板时要注意保持板与板之间的间隙，以利于吸音效果的发挥。
第五步：清理和整理施工完毕后，清理施工现场，将垃圾和废料清除。
整理吸音板和龙骨，确保表面光洁平整，无明显瑕疵。
第六步：验收和测试进行吊顶的验收和测试工作。
首先进行外观质量的检查，确保各个部位装饰一致，无明显瑕疵。
然后进行吸音效果的测试，利用专业的测音仪器测量室内的声学参数，确保吸音板吊顶达到设计要求。
以上是一套完整的吸音板吊顶施工方案。
通过合理的施工和选择优质材料，能够有效地改善室内噪音环境，提供更加舒适和健康的居住空间。

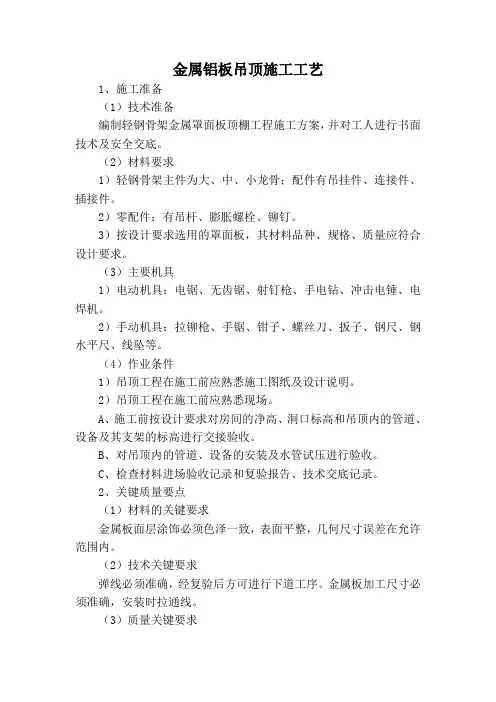

【工法】金属铝板吊顶施工工艺
金属铝板吊顶施工工艺1、施工准备（1）技术准备编制轻钢骨架金属罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。
（2）材料要求1）轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。
2）零配件：有吊杆、膨胀螺栓、铆钉。
3）按设计要求选用的罩面板，其材料品种、规格、质量应符合设计要求。
（3）主要机具1）电动机具：电锯、无齿锯、射钉枪、手电钻、冲击电锤、电焊机。
2）手动机具：拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。
（4）作业条件1）吊顶工程在施工前应熟悉施工图纸及设计说明。
2）吊顶工程在施工前应熟悉现场。
A、施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接验收。
B、对吊顶内的管道、设备的安装及水管试压进行验收。
C、检查材料进场验收记录和复验报告、技术交底记录。
2、关键质量要点（1）材料的关键要求金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内。
（2）技术关键要求弹线必须准确，经复验后方可进行下道工序。
金属板加工尺寸必须准确，安装时拉通线。
（3）质量关键要求1）吊顶龙骨必须牢固、平整：利用吊杆或吊筋螺栓调整拱度。
安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。
受力节点应装订严密、牢固、保证龙骨的整体钢度。
龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。
吊顶龙骨严禁有硬弯，如有必须调直再进行固定。
2）吊顶面层必须平整：施工前应弹线，中间按平线起拱。
长龙骨的接长应采用对接，相邻龙骨接头要错开，避免主龙骨向边倾斜。
龙骨安装完毕，应经检查合格后再安装饰面板。
吊件必须安装牢固，严禁松动变形。
龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。
饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。
旋紧装饰板的螺丝时，避免板的两端紧中间松，表面出现凹形，板块调平规方后方可组装，不妥处应经调整再进行固定。
边角处的固定点要准确，安装要严密。
穿孔铝板吸音顶棚施工方案
穿孔铝板吸音顶棚施工方案1. 引言穿孔铝板吸音顶棚是一种广泛应用于商业和办公场所的装修材料，它能够有效降低室内噪音，并提供良好的视觉效果。
本文将介绍穿孔铝板吸音顶棚的施工方案，包括施工准备、安装步骤、注意事项等。
2. 施工准备在开始施工之前，我们需要进行一些准备工作：2.1 材料准备•穿孔铝板：根据实际需求选择合适的穿孔铝板，一般采用厚度为1.0mm-1.5mm的板材。
•吊杆：用于固定穿孔铝板的支撑材料，通常选择镀锌钢板材。
•吊线：用于定位吊杆的材料，一般采用铝合金的吊线。
•吊杆连接件：连接吊杆的配件，可根据实际需要选择。
2.2 工具准备•电钻：用于钻孔、打孔。
•扳手：用于拧紧螺丝。
•吊装设备：用于安装吊杆和穿孔铝板。
2.3 现场准备•确定施工区域：根据设计图纸和要求确定施工区域。
•清理施工区域：清除施工区域的障碍物，确保施工前的整洁和安全。
3. 施工步骤按照以下步骤进行穿孔铝板吸音顶棚的施工：3.1 定位和标线根据设计图纸，在天花板上使用直尺和铅笔进行标线，确定吊杆的位置和数量。
3.2 安装吊杆按照标线在天花板上预先钻孔，然后将吊杆固定在天花板上。
3.3 安装吊线在吊杆的两端固定吊线，保证吊线水平，作为吊杆位置的定位准则。
3.4 安装穿孔铝板根据吊杆和吊线的位置，逐个安装穿孔铝板。
先将穿孔铝板的一个边缘插入吊杆底部的槽口，然后将板材的其他部分轻轻推入位置。
3.5 定位和拧紧螺丝使用螺丝和扳手，将穿孔铝板沿吊杆拧紧，确保板材牢固固定在吊杆上。
3.6 完善细节处理检查每个穿孔铝板的安装情况，如果有松动或不完整的地方，进行调整和修正。
确保整个顶棚安装平整、牢固。
4. 注意事项在穿孔铝板吸音顶棚的施工过程中，应注意以下事项：•安全第一：施工过程中必须佩戴安全帽、手套和防护眼镜，并确保施工现场安全无隐患。
•施工计划：制定详细的施工计划，包括材料采购、施工流程和时间安排，确保施工顺利进行。
•细节处理：在施工过程中，要重视细节处理，确保每个穿孔铝板的安装位置准确、牢固。
铝合金吸音板安装施工方案
铝合金吸音板安装施工方案1. 引言铝合金吸音板是一种高效吸音材料，常用于解决建筑室内噪音问题。
本安装施工方案旨在指导正确安装铝合金吸音板的步骤和要求，确保施工质量和吸音效果。
2. 施工准备在安装铝合金吸音板之前，应进行以下准备工作： - 确定吸音板的安装位置和数量。
- 检查安装位置是否有任何障碍物，如管道、电线等，并及时进行处理。
- 准备所需的安装工具和材料，如电钻、墙角线、吸音胶等。
3. 安装步骤3.1 测量和标记在安装铝合金吸音板之前，需要进行测量和标记的步骤： 1. 使用测量工具（如卷尺）测量安装位置的尺寸，并在吸音板上进行标记。
2.根据测量结果，使用直尺和铅笔在墙壁上标记出吸音板的安装位置。
3.2 执行预处理工作在安装铝合金吸音板之前，需要执行一些预处理工作： 1. 清洁安装位置，确保墙壁表面干净、光滑且无灰尘。
2. 根据实际情况，确定是否需要使用底漆为墙壁做基础处理。
3.3 安装铝合金吸音板按照以下步骤安装铝合金吸音板： 1. 使用电钻在吸音板上预先钻孔，孔距建议为15-20cm。
2. 使用吸音胶将铝合金吸音板固定在墙壁上。
将少量吸音胶均匀地涂抹在吸音板背面，然后将吸音板按照标记的位置粘贴在墙壁上。
3. 使用木工夹将吸音板固定在墙壁上，以确保吸音板与墙壁之间的紧密连接。
3.4 美化和润饰安装完成后，可以对铝合金吸音板进行美化和润饰，以增加室内环境的美观度： 1. 使用与墙壁相匹配的墙角线进行包边处理，以美化吸音板的边缘。
2. 对吸音板进行喷涂或覆盖面料等处理，根据设计需求进行装饰，同时保持吸音板的功能。
4. 安装质量验收和注意事项4.1 安装质量验收安装完成后，应进行安装质量验收，确保安装质量符合要求： 1. 检查铝合金吸音板是否平整牢固地固定在墙壁上。
2. 检查吸音板之间的缝隙是否均匀一致，是否有明显的间隙或错位。
3. 使用噪声仪或声学测试仪器对吸音板的吸音效果进行测试，确保达到设计要求。
穿孔铝板吸音板施工方案
穿孔铝板吸音板施工方案1. 概述穿孔铝板吸音板作为一种常见的吸音材料，被广泛应用于室内装饰和隔音处理中。
本文将介绍穿孔铝板吸音板的施工方案，包括材料准备、施工步骤和注意事项。
2. 材料准备在进行穿孔铝板吸音板的施工前，需要准备以下材料： - 穿孔铝板：根据实际需要选择合适的穿孔铝板，通常为2-4mm厚的铝合金板材。
- 吸音棉：选择密度适中、吸音效果好的吸音棉，常见的有玻璃纤维吸音棉和聚酯纤维吸音棉。
- 安装框架：一般采用木制或金属制的安装框架，用于固定穿孔铝板和吸音棉。
3. 施工步骤下面是穿孔铝板吸音板的施工步骤：3.1 安装框架搭建首先，根据需要在墙壁或天花板上确定装饰区域，然后按照装饰区域的尺寸制作安装框架。
安装框架可以通过木工工具或金属连接件进行组装，在墙壁或天花板上使用螺丝固定好安装框架。
3.2 铝板切割与安装在安装框架上测量和标记好穿孔铝板的尺寸，然后使用剪刀或电动工具将铝板切割成适当的尺寸。
注意使用防护措施，避免铝屑刺伤皮肤和眼睛。
切割好的穿孔铝板放置在安装框架上，使用螺丝或胶水将其固定在框架上。
确保铝板与框架紧密贴合，并且没有松动或凸起的部分。
3.3 吸音棉安装根据穿孔铝板的尺寸，对吸音棉进行测量和切割，确保其紧贴着穿孔铝板的背面。
将吸音棉放置在穿孔铝板背面，逐块固定在穿孔铝板上。
可以使用胶水、双面胶或其他固定材料将吸音棉固定在穿孔铝板上。
3.4 安装验收在施工完成后，对穿孔铝板吸音板的安装进行验收。
检查铝板安装是否牢固，吸音棉是否贴合紧密。
如果发现有松动或凸起的部分，需要及时进行调整和修复。
4. 注意事项在穿孔铝板吸音板的施工过程中，需要注意以下事项：•施工前要仔细测量和标记，确保尺寸和位置的准确性。
•在切割穿孔铝板时要注意安全，使用适当的工具和防护措施。
•确保穿孔铝板与安装框架紧密贴合，避免松动和凸起。
•吸音棉要确保贴合紧密，没有松动或脱落的情况。
•完成施工后要及时进行验收，确保质量和效果符合要求。
装饰工程吊顶施工流程及工艺(金属铝板吊顶)
家装吊顶施工的注意事项
适用场景：家庭装修、公寓 等居住空间。
特点
01
面积较小，造型多样，需根 据房间功能和风格进行个性
02
03
化设计。
考虑家庭成员的安全，选择 合适的吊顶材料和结构。
04
05
注意与室内装修风格的协调 统一，提升整体效果。
THANK YOU
感谢聆听
吊顶的外观质量
表面处理
金属铝板吊顶的表面应光滑、平整、 无气泡、无划痕等缺陷。
颜色与纹理
吊顶的颜色和纹理应与设计要求一致， 无明显色差和纹理不均匀现象。
04
吊顶施工常见问题及解决方案
龙骨安装不平整
问题描述
龙骨安装不平整会导致铝板吊顶出现凹凸不平的现象，影响整体美观和使用效果。
解决方案
在安装龙骨时，应确保龙骨的水平和垂直，使用水平尺和线锤等工具进行校准。同时，应按照设计要求合理分布 龙骨间距，确保龙骨的稳定性。
铝板材质
选择优质铝合金板材，厚 度根据设计要求确定，一 般为1.0-3.0mm。
铝板表面处理
进行预处理，如清洗、除 油、除锈等，以保证其与 油漆的良好结合。
铝板规格
根据设计图纸和实际需求， 确定铝板的尺寸ห้องสมุดไป่ตู้规格。
铝板的切割与弯曲
切割工具
使用切割机或剪板机进行铝板的切割 ，保证切口整齐、平滑。
弯曲技巧
确定灯具及其他元素的位置
根据设计要求和房间的功能，确定灯具及其他元素的安装位置。
安装灯具及其他元素
按照相关规范和施工图纸，安装灯具及其他元素，确保其位置、高 度和角度符合要求。
连接电线和开关
连接灯具及其他元素的电线和开关，确保其功能正常、安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属铝板及吸音板吊顶施工
准备条件
材料：轻钢龙骨架主件（包括主龙骨、次龙骨），连接件，挂接件，零配件（包括吊杆、花篮螺丝、射钉等），粘结剂，冲孔铝扣板；
作业条件：
（1）安装完顶棚内的各种管线及通风道，确定好灯位及各种露明孔口的位置；（2）各种材料全部配套、备齐。
做完墙、地湿作业工程项目；
（3）搭好顶棚施工操作平台架；
（4）轻钢骨架顶棚在大面积施工前，先施工样板间。
对顶棚的起拱度、灯槽洞口的构造处理，分块及固定方法等经试装并经甲方、监理确认后，再进行大面积施工；
施工做法
操作流程：
弹线----安装主龙骨吊杆----安装主龙骨----安装次龙骨----安装边铝条----安装铝扣板----安装灯具；
弹线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，在顶板上弹在龙骨位置线，并将顶棚的标高水平线弹在墙面上；
安装主龙骨吊杆：在弹好顶棚的标高水平线及主龙骨位置线后，确定吊杆下头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝的一端用膨胀螺栓固定在楼板下；
吊杆采用Φ8钢筋，吊杆长度以每层每个部位不同，分别进行加工套丝，吊
杆的间距为1200*1200MM；
安装主龙骨：配装好吊杆螺母，在吊杆上预先安好吊挂件，主龙骨按间距为1200延房间单向布置；将组装好的吊挂件的主龙骨，按分档线位置使吊挂件穿入相
应的吊杆螺栓，拧好螺母；相接主龙骨，装连接件，拉线调整标高和平直；
安装洞口附加主龙骨，设置及连接卡固；
安装次龙骨：
按已弹好的次龙骨分档线，卡放次龙骨三角吊挂件；次龙骨采用：三角专用次龙骨，布置次龙骨的间距为300MM；按设计规定的主龙骨间距，将次龙骨通过三角吊挂件，吊挂在主龙骨上；当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定；
安装边铝条：
边铝条的规格为：25*25MM；安装吊顶的标高要求在墙四周用水泥钉固定边铝条；安装铝扣板：
安装天花铝扣板时，顺着翻边部位顺序轻压，将方板两边完全卡进次龙骨后，再推紧，严禁野蛮装卸；并将边铝条卡边调直卡固定边铝板；
安装灯具及通风口：
根据吊顶平面布置图，布置灯具及通风口，安装铝扣板的同时，根根灯具的大小开出孔洞，安装灯具；（具体尺寸以现场提供灯具为准）
质量标准
主控项目
（1）吊顶的标高、尺寸、起拱和造型应符合设计要求。
（2）铝扣板的材质、品种、规格、图案和颜色应符合设计要求。
（3）龙骨和面板安装必须牢固。
（4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。
一般项目
（1）饰面板应洁净、色泽一致，不得有翘曲、缺损，压条应平直、宽窄一致。
（2）饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。
（3）允许偏差项目要求如下表：
质量通病和防治方法：
吊顶不平：主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。
施工中应拉通线检查，保证龙骨标高符合设计要求；
轻钢龙骨架局部节点构造不合理：在留洞、灯具口等处，应按图册相应节点构造设置龙骨及连接件，使构造符合图册要求；
轻钢龙骨架吊固不牢：顶棚内的管线，设备件上不得吊固轻钢骨架。
吊顶骨架应吊固在主体结构上，并拧紧吊杆螺母以控制标高的固定；
面板分块间隙缝不直：注意板块规格，拉线找正，安装固定时保证平正对直。
