雨水管安装施工方案
镀锌雨水管安装施工方案
一、工程概况本工程为综合楼87型雨水系统镀锌钢管管道安装，工程地点位于综合楼内，总面积约10000平方米。
雨水系统设计流量为100立方米/小时，排水能力需满足设计要求。
本次施工方案针对镀锌雨水管管道安装，包括管道材料、施工工艺、质量控制及安全措施等方面。
二、施工准备1. 材料准备：- 镀锌钢管：根据设计要求，管径DN100以下采用螺纹连接，管径DN100以上采用沟槽连接。
- 镀锌管件：三通、四通、弯头、活接头、补芯等。
- 沟槽式机械配管卡箍、挠性卡箍、垫圈等。
- 防腐材料：生料带、铅油麻丝、乙丙橡胶圈等。
2. 工具准备：- 电动套丝机、切割机、焊接机、水平尺、钢卷尺、扳手、螺丝刀等。
3. 人员准备：- 安装工人：熟悉镀锌雨水管安装工艺，具备相关操作技能。
- 技术人员：负责施工过程中的技术指导、质量控制及安全监督。
三、施工工艺1. 管道安装顺序：- 按照设计图纸要求，先进行支管安装，再进行主管安装。
- 安装过程中，应保持管道水平，确保排水畅通。
2. 螺纹连接：- 管径DN100以下采用螺纹连接，加工螺纹时，做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。
- 螺纹连接时，填料采用生料带或铅油麻丝，一次拧紧，不得回拧，紧后留有螺纹2-3圈。
3. 沟槽连接：- 管径DN100以上采用沟槽连接，使用沟槽式机械配管卡箍，卡箍环绕并压定垫圈，克服管道内部压力。
- 卡箍内缘嵌入管道端部的环形沟槽之中，保证被连接的两根管道在卡箍之中固定。
4. 管道固定：- 管道安装完成后，应按照设计要求进行固定，确保管道稳定。
5. 防腐处理：- 对裸露的螺纹进行防腐处理，防止腐蚀。
四、质量控制1. 材料质量：严格按照设计要求，选用合格的材料，确保管道安装质量。
2. 施工质量：按照施工工艺进行操作，确保管道安装牢固、连接严密、排水畅通。
3. 质量检验：在施工过程中，对管道安装质量进行定期检验，发现问题及时整改。
小区雨水管安装施工方案(3篇)
第1篇一、工程概况1.1 项目名称：XX小区雨水管安装工程1.2 项目地点：XX市XX区XX小区1.3 工程规模：本工程主要包括小区内雨水管道的安装，涉及范围包括住宅楼、公共设施、绿化带等区域。
1.4 工程内容：雨水管道的测量、设计、材料采购、管道铺设、接口连接、检查验收等。
1.5 工程期限：根据合同约定，工程总工期为60天。
二、施工准备2.1 施工组织2.1.1 成立施工组织机构，明确各岗位职责。
2.1.2 制定施工进度计划，确保工程按期完成。
2.1.3 组织施工人员培训，提高施工技能和安全意识。
2.2 施工材料2.2.1 确保材料符合设计要求和国家标准。
2.2.2 材料采购计划，明确材料规格、型号、数量、产地等信息。
2.3 施工机械2.3.1 根据施工需求，选择合适的施工机械。
2.3.2 定期检查和维护施工机械，确保其正常运行。
2.4 施工图纸及技术资料2.4.1 施工图纸应符合国家现行标准，并经相关部门审核批准。
2.4.2 技术资料应齐全，包括施工图纸、施工方案、施工工艺等。
三、施工工艺3.1 施工流程3.1.1 施工准备：根据施工图纸和现场实际情况，编制施工方案，组织施工人员、材料和机械。
3.1.2 材料验收：对进场的材料进行验收，确保材料质量。
3.1.3 施工测量：根据设计图纸，对施工现场进行测量，确定管道铺设位置。
3.1.4 管道铺设：按照设计要求，进行管道铺设。
3.1.5 接口连接：对管道接口进行连接，确保管道密封。
3.1.6 检查验收：对施工完成后的管道进行检查验收，确保工程质量。
3.2 施工工艺3.2.1 施工测量（1）使用全站仪、水准仪等测量仪器，对施工现场进行测量。
（2）根据测量结果，绘制施工放样图。
3.2.2 管道铺设（1）按照施工放样图，进行管道铺设。
（2）确保管道铺设平整、牢固。
3.2.3 接口连接（1）采用胶水、螺丝等连接方式，确保管道接口密封。
（2）连接后，对接口进行检查，确保无渗漏。
室外雨水管施工方案
室外雨水管施工方案引言室外雨水管施工是建筑工程中非常重要的一项工作，它直接影响到建筑物的雨水排放和排水系统的稳定性。
本文将介绍室外雨水管施工的方案和注意事项，以确保施工质量和工程进度。
施工方案1. 施工前准备工作在进行室外雨水管施工之前，需要进行以下准备工作：•根据设计图纸和相关文件，确认雨水管道的位置和走向。
•清理施工现场，确保没有障碍物和垃圾。
•准备必要的施工工具和材料，如挖掘机、水泥管道、弯头、等等。
•搭建施工围栏，确保施工区安全。
2. 挖掘和铺设雨水管道根据设计要求，在地面上进行挖掘工作，确定雨水管道的走向和深度。
以下是具体的施工步骤：1.使用挖掘机或手工进行挖掘，确保挖掘的深度和宽度符合设计要求。
同时，避免破坏周围已有的管道或设施。
2.将挖掘好的坑洞清理干净，确保底面平整、垂直和干燥。
3.按照设计要求，逐段铺设雨水管道。
首先铺设主干管道，然后连接分支管道，最后铺设排水井。
4.使用水平仪和测量工具，确保管道的坡度和高度符合要求。
5.安装弯头、法兰等管件，以便后续的连接和维护。
3. 管道连接和密封在铺设好雨水管道之后，需要进行管道的连接和密封工作。
以下是具体的施工步骤：1.按照管道连接的顺序，逐个连接主干管道和分支管道。
使用合适的密封材料，如橡胶圈或密封胶，确保连接处的密封性能。
2.使用扳手或扳手套件，紧固连接处的螺纹或法兰，确保连接牢固。
4. 排水井施工排水井是室外雨水管道系统中非常关键的部分，它可以有效地收集和排放雨水。
以下是排水井的施工步骤：1.根据设计要求，在合适的位置进行挖掘工作，确保排水井的深度和宽度符合要求。
2.将挖掘好的坑洞清理干净，确保底面平整、垂直和干燥。
3.在坑洞的底部铺设一层砂浆，以增加井底的强度和稳定性。
4.安装排水井，确保井底和井体之间的连接牢固。
使用水平仪和测量工具，确保排水井的位置和高度符合要求。
5.在排水井的上部安装井盖，确保井盖的密封性能和承重能力符合要求。

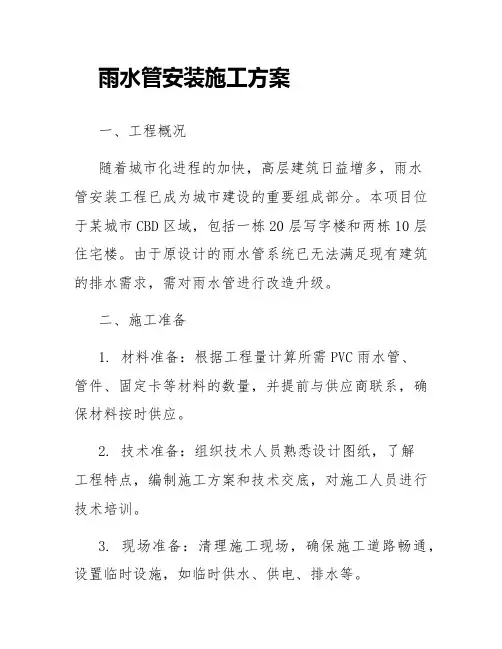

雨水管安装施工方案
雨水管安装施工方案一、工程概况随着城市化进程的加快，高层建筑日益增多，雨水管安装工程已成为城市建设的重要组成部分。
本项目位于某城市CBD区域，包括一栋20层写字楼和两栋10层住宅楼。
由于原设计的雨水管系统已无法满足现有建筑的排水需求，需对雨水管进行改造升级。
二、施工准备1. 材料准备：根据工程量计算所需PVC雨水管、管件、固定卡等材料的数量，并提前与供应商联系，确保材料按时供应。
2. 技术准备：组织技术人员熟悉设计图纸，了解工程特点，编制施工方案和技术交底，对施工人员进行技术培训。
3. 现场准备：清理施工现场，确保施工道路畅通，设置临时设施，如临时供水、供电、排水等。
4. 安全准备：编制安全施工方案，落实安全防护措施，对施工人员进行安全教育，办理施工许可证。
三、施工工艺1. 管道选材：根据工程需求，选用符合国家标准的PVC雨水管，其具有良好的抗压性能、耐腐蚀性和安装方便等特点。
2. 管道连接：采用热熔连接方式，确保连接处严密，无渗漏。
连接过程中，严格按照厂家提供的操作规程进行，防止损坏管道。
3. 管道固定：在管道转弯、分支、立管等部位设置固定卡，固定卡间距一般为1200mm。
固定卡采用水泥砂浆固定，确保其稳定性和可靠性。
4. 管道敷设：管道沿外墙敷设，与建筑结构保持一定距离，防止因建筑结构变形而影响管道正常运行。
在管道穿越楼板、梁、柱等部位时，采用套管保护，防止管道受损。
5. 管道安装：从上往下逐层安装管道，先安装立管，再安装横管，最后安装支管。
安装过程中，严格控制管道坡度，确保排水畅通。
6. 管道验收：管道安装完成后，进行水压试验，检查管道有无渗漏现象。
同时，对管道系统进行冲洗，确保管道内壁清洁。
四、施工方法1. 雨水管安装：根据设计图纸，确定雨水管的走向、位置和高度，采用弹线定位法，确保雨水管安装准确。
2. 固定卡安装：在预先划定的位置安装固定卡，固定卡与管道接触紧密，用水泥砂浆固定，确保其稳定性。
UPVC雨水管施工方案
UPVC雨水管施工方案1.前期准备工作（1）确认施工范围：根据设计图纸和方案规划，确定需要安装UPVC雨水管的区域。
（2）准备材料和设备：根据施工范围和设计要求，准备UPVC雨水管、管件、橡胶密封圈、螺栓、螺母、水泥等材料，以及必要的施工设备和工具，如切割机、角磨机、电焊机等。
（3）制定详细的施工计划：根据施工范围和时间限制，制定详细的施工计划，明确各个施工阶段的工作内容和工期。
2.现场施工（1）标定铺设位置：根据设计要求，在房屋或建筑物外墙上标定UPVC雨水管的铺设位置。
（2）开挖沟槽：按照标定的位置，使用挖掘机或手工工具挖掘足够宽度和深度的沟槽，确保安装UPVC雨水管的稳定和平整。
（3）安装下沟管：将已经切割好的UPVC雨水管依次安装到挖掘好的沟槽中，并用水平仪检查管道的平直度。
使用橡胶密封圈、螺栓和螺母固定好管道，确保接口处无漏水。
（4）安装支架：根据需要，在沟槽中安装UPVC雨水管的支架，以增加管道的稳定性和承重能力。
确保支架安装平稳和固定牢固。
（5）连接管道：根据设计要求，在需要连接的管道位置切割出开口，然后安装相应的管件，使用电焊机对管道和管件进行焊接，确保接口处无漏水。
（6）安装检查井：根据设计要求，在管道路线的转弯处或需要检修和清洁的位置安装检查井。
确保检查井与UPVC雨水管的连接紧密并无漏水。
3.收尾工作（1）检查和测试：在施工完成后，对整个UPVC雨水管的安装进行全面的检查和测试，确保管道没有漏水，水流畅通。
（2）填土和修复：施工完毕后，根据需要，将挖掘的沟槽填土平整，并对周围环境进行修复，确保施工区域美观整洁。
（3）清理和整理：将施工现场清理干净，清除杂物和多余的材料，整理好施工设备和工具，确保施工区域安全整齐。
（4）编写施工报告：对施工过程中的关键节点、质量验收和安全情况进行记录，编写详细的施工报告，作为工程验收和后续维护的参考。
（5）交付和验收：将施工完毕的UPVC雨水管项目交付给业主或相关部门进行最终验收。
雨水管道工程施工方案
雨水管道工程施工方案一、项目概况1.1 项目名称：雨水管道工程1.2 项目地点：某市某区1.3 施工单位：某建筑公司1.4 监理单位：某监理公司1.5 设计单位：某设计院1.6 项目规模：雨水管道总长度为1000米，管径为600mm1.7 施工期限：2022年1月1日至2022年12月31日二、工程背景随着城市化进程的不断加快，城市雨水排放问题日益凸显。
本项目位于某区，属于城市老旧小区改造项目，原有的雨水管道老化严重，需要进行更新改造。
为了解决雨水治理问题，提高城市基础设施的整体水平，本项目将进行雨水管道工程施工。
三、工程内容3.1 施工范围本项目总长度为1000米的雨水管道，管径为600mm，沿街道两侧进行敷设。
涉及到的主要区域有：XX路、XX街、XX巷等。
3.2 施工内容1）施工前期准备：开展现场勘察、设计校审、制定施工方案等工作。
2）土方开挖：按照设计要求，在道路两侧开挖管道沟槽。
3）管道敷设：按照设计图纸要求，铺设雨水管道。
4）管道连接：对接雨水管道，确保管道的紧密连接。
5）管道检测：进行管道的水密性检测。
6）管道回填：对已敷设的管道进行回填。
7）道路修复：对开挖的道路进行修复，保证道路通畅。
8）清理现场：清理施工现场，保持环境整洁。
四、施工方案4.1 施工组织1）施工组织项目组织结构包括项目经理、总工程师、施工人员等。
项目经理负责统筹协调项目施工工作。
总工程师负责质量控制和技术指导。
施工人员按照分工进行工作。
2）施工队伍施工队伍包括现场施工人员、设备操作人员、安全监督员等。
4.2 施工设备1）土方开挖：推土机、挖掘机、铲车等。
2）管道敷设：吊车、管道敷设机、压力机等。
3）道路修复：路面修复设备、振动压路机等。
4.3 施工工艺1）土方开挖① 设置施工标志，划定施工范围。
② 按照设计要求进行土方开挖。
③ 对挖掘的土方进行运输和处理。
2）管道敷设① 按照设计图纸要求，对管道进行拼装。
② 使用吊车将管道吊装至指定位置。
雨水管安装平台施工方案
本项目为某住宅小区雨水管安装平台施工，旨在提高雨水收集效率，减少城市内涝现象。
工程楼外墙原有铁皮雨水管因年代久远，部分已锈蚀，现需更换为PVC雨水管。
施工内容包括雨水管安装、支架搭建、固定卡安装等。
二、施工准备1. 材料准备：PVC雨水管、支架、固定卡、水泥砂浆、电焊机、切割机、卷尺等。
2. 工具准备：电钻、扳手、螺丝刀、水平仪、线坠等。
3. 人员准备：施工队伍、监理人员等。
三、施工工艺1. 雨水管安装（1）先在楼顶水落口处吊线坠弹出雨水管沿墙的位置线。
（2）根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端。
（3）卧卡子用水泥砂浆固定，不得打入木塞固定和固定在木塞上。
（4）雨水管若遇建筑凹凸时，应以钝角折弯连通，并在抗弯处加卡固定。
2. 支架搭建（1）根据设计要求，搭建脚手架，确保脚手架稳固、安全。
（2）立杆基础平整夯实、硬化，地面平铺50厚脚手板，立杆底座稳放在脚手板上，落地立杆垂直插入底座上，并设纵横向扫地杆。
（3）架体与建筑物拉结：尽量不打扰居民生活，脚手架与建筑物只在楼梯口处的小窗户处采用刚性拉结，按水平方向不大于7m，垂直方向不大于4m设一拉结点，转角1m内和顶部80cm内加密。
3. 固定卡安装（1）在预量出的固定卡位置，用电钻钻孔，孔径略大于固定卡螺丝。
（2）将固定卡插入孔中，用螺丝固定。
四、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 脚手架搭设过程中，确保立杆垂直、横杆水平，并定期检查脚手架的稳固性。
3. 施工过程中，注意高空作业，防止坠落。
4. 雨水管安装过程中，注意切割、焊接等作业，防止火灾、烫伤等事故发生。
5. 施工完成后，对施工区域进行清理，确保现场整洁。
五、施工进度安排1. 第1天：施工人员进场，熟悉现场情况，准备材料、工具。
2. 第2-3天：搭建脚手架，确保稳固、安全。
3. 第4-5天：安装雨水管，进行固定卡安装。
4. 第6天：验收施工质量，拆除脚手架。
UPVC雨水管安装施工方案
UPVC雨水管安装施工方案一、施工前的准备工作1.施工前需仔细阅读UPVC雨水管的产品说明书，了解其规格、性能要求以及安装方法。
2.确定雨水管的安装位置和数量，绘制管道系统的示意图，并作好标记。
3.清理施工现场，确保道路平整并便于运输和安装。
二、管道的安装过程1.按照设计要求进行测量和布线，确定UPVC雨水管的安装位置。
2.在墙面上标记管道安装点，并使用电钻钻孔，孔径略大于管道直径。
3.在钻孔处涂抹专用胶水，并将管道插入钻孔中，使其与墙面平齐。
4.在管道连接处涂抹专用胶水，并用扳手或扳手套对接口进行紧固，确保连接牢固。
5.在每个接口处使用密封胶进行密封，以防漏水。
6.根据布线示意图，按顺序安装所有的UPVC雨水管，确保管道之间的连接平直、紧密，并且有足够的坡度以保证雨水的顺利排出。
7.在管道的最低点安装排水口，以方便排除积水，防止管道堵塞。
三、施工后的验收与维护1.完工后，应对整个管道系统进行检查，确保安装质量合格，无渗漏和漏水现象。
2.清理施工现场，清除杂物和污水，并对墙面进行修复和清洁。
3.检查管道系统的坡度是否合理，排水是否顺畅，以确保系统正常运行。
4.定期检查管道系统，排除积水、杂物和堵塞物，保持管道通畅。
5.如有渗漏或其他问题，及时进行维修和更换。
总之，UPVC雨水管的安装施工要注意以下几点：合理布线、留足坡度、精确标定管道位置、使用合适的胶水和密封胶进行接口连接、以及进行仔细的验收和定期的维护。
只有通过严格按照施工方案进行操作，才能保证UPVC雨水管的安装质量，确保建筑物的雨水排放系统正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雨水管安装施工方案
一、施工准备
1 材料及要求：
1.1采用河马牌PVC雨水管，检测报告符合设计要求。
2作业条件：
2.1 屋面找平层施工已完成，经检查验收合格。
2.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。
确保安装水
落口等的操作安全。
二、操作工艺
1、工艺流程：
安装准备：→
2、雨水管制作安装：雨水管管材为PVC硬塑料管。
3、雨水管安装：安装雨水管随外沿抹灰架子由上往下进行，每个结头处安装一个伸宿节防止雨水管损坏后维修，先在水落口处吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端，卧卡子用水泥砂浆固定，不得打入木塞固定和固定在木塞上。
雨水管若遇建筑腰线时，与腰线连通粉刷时加钢丝网防止腰线裂缝空鼓。
4、质量标准
4.1 保证项目：
4.1.1 雨水管的质量必须符合设计要求，表面无空鼓气泡现象、颜色一致。
4.1.2 雨水管的安装必须牢固，固定方法、间距应符合规范要求，排水
通畅，不漏水。
4.2 基本项目：
4.2.1雨水管的连接口应紧密，承插方向、长度、排水口距散水的高度，正、侧面视为顺直。
5、成品保护
5.1雨水管存放应平整，横、竖分层码放。
5.2 雨水管安装前，对雨水斗应采取措施，不使雨水斗的排水浇墙，造成墙面污染。
6、应注意的质量问题
6.1 雨水管安装不直：安装卡箍时未认真找正。
应弹线；侧向应控制距墙的距离，目测顺直。
6.2 雨水斗高于找平层：造成屋面积水，应加强管理；操作应认真，保证防水层按要求的坡度做。
6.3 雨水管固定不牢：主要是在基层下木塞用圆钉或木螺丝固定而造成；固定点严禁下木塞，雨水管卡箍采用塞水泥砂浆固定，其他采用射钉或螺栓。
三、安全要求
1、严格遵守现场安全生产管理制度，严禁盲目施工。
2、外脚手架必须确保安全。
3、施工时必须正确使用安全用品，特别是安全带，必须高挂低用。
4、施工期间严禁抛扔工具、垃圾，确保施工安全。
淮安市建新建筑工程有限公司202项目部
2005.07.10。
