标定板
标定板参数
标定板参数
1.标定板尺寸（Size）：标定板通常是一个矩形或方形的平面，尺寸的大小是指标定板上的格子数量。
常见的尺寸包括
8x6、9x7、11x9等，表示标定板的行和列的数目。
2.棋盘格子尺寸（SquareSize）：棋盘格子尺寸是指标定板上每个格子的实际物理尺寸。
在相机标定中，通过测量标定板上相邻两个格子之间的实际距离来确定格子尺寸。
常见的单位有毫米（mm）、厘米（cm）等。
3.标定板类型（Pattern）：常见的标定板类型有棋盘格、圆点格、椭圆格等。
其中最常用的是棋盘格，因为结构简单且易于检测。
4.图像畸变参数（DistortionModel）：相机镜头会引入畸变，包括径向畸变和切向畸变。
径向畸变可以通过径向畸变系数（k1、k2、k3等）来模型化，切向畸变可以通过切向畸变系数（p1、p2等）来模型化。
5.图像通道数量（ImageChannels）：标定一般是在彩色图像上进行的，可以选择使用红色通道、绿色通道或蓝色通道等来进行。
6.旋转向量估计方法（RotationEst imationMethod）：在相机标定过程中，需要估计相机的旋转向量，常见的方法有最小二乘法、直接线性变换法等。
7.平移向量估计方法（TranslationEstimationMethod）：与旋转向量估计方法类似，相机标定还需要估计相机的平移向量，常见的方法也有最小二乘法、直接线性变换法等。

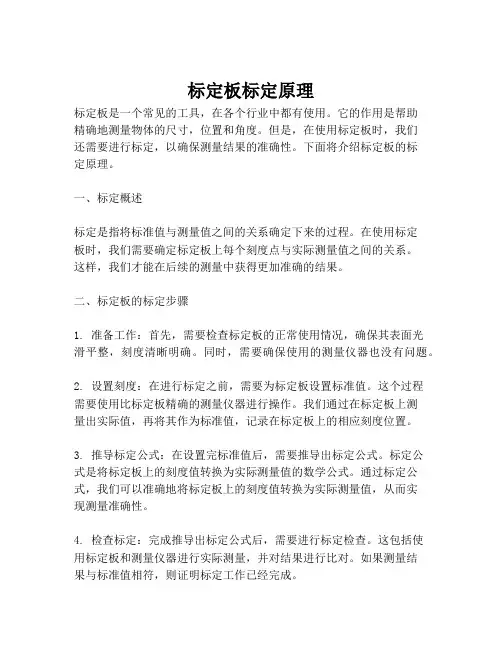

标定板标定原理
标定板标定原理标定板是一个常见的工具，在各个行业中都有使用。
它的作用是帮助精确地测量物体的尺寸，位置和角度。
但是，在使用标定板时，我们还需要进行标定，以确保测量结果的准确性。
下面将介绍标定板的标定原理。
一、标定概述标定是指将标准值与测量值之间的关系确定下来的过程。
在使用标定板时，我们需要确定标定板上每个刻度点与实际测量值之间的关系。
这样，我们才能在后续的测量中获得更加准确的结果。
二、标定板的标定步骤1. 准备工作：首先，需要检查标定板的正常使用情况，确保其表面光滑平整，刻度清晰明确。
同时，需要确保使用的测量仪器也没有问题。
2. 设置刻度：在进行标定之前，需要为标定板设置标准值。
这个过程需要使用比标定板精确的测量仪器进行操作。
我们通过在标定板上测量出实际值，再将其作为标准值，记录在标定板上的相应刻度位置。
3. 推导标定公式：在设置完标准值后，需要推导出标定公式。
标定公式是将标定板上的刻度值转换为实际测量值的数学公式。
通过标定公式，我们可以准确地将标定板上的刻度值转换为实际测量值，从而实现测量准确性。
4. 检查标定：完成推导出标定公式后，需要进行标定检查。
这包括使用标定板和测量仪器进行实际测量，并对结果进行比对。
如果测量结果与标准值相符，则证明标定工作已经完成。
三、注意事项1. 注意标定板的使用寿命：标定板使用寿命一般为一年，超过时限需要重新标定，以确保测量准确性。
2. 不同测量仪器要进行不同的标定：不同的测量仪器可能需要不同的标定过程，需要根据实际情况选择不同的标定方法。
3. 标定板本身的精度也会影响测量准确性：标定板本身的精度也会影响测量准确性，因此我们应该选择精度更高的标定板。
总之，标定板的标定是确保测量准确性的重要一环。
通过正确的标定过程，我们可以充分利用标定板的测量值，以帮助我们获得更加准确的结果。

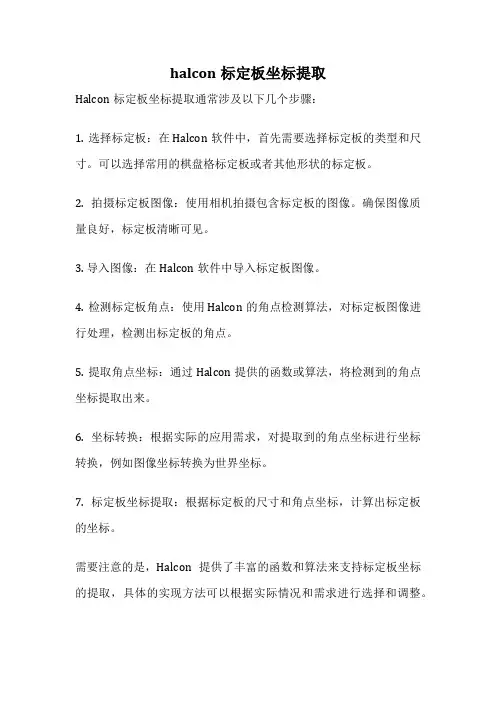

halcon标定板坐标提取
halcon标定板坐标提取
Halcon标定板坐标提取通常涉及以下几个步骤：
1. 选择标定板：在Halcon软件中，首先需要选择标定板的类型和尺寸。
可以选择常用的棋盘格标定板或者其他形状的标定板。
2. 拍摄标定板图像：使用相机拍摄包含标定板的图像。
确保图像质量良好，标定板清晰可见。
3. 导入图像：在Halcon软件中导入标定板图像。
4. 检测标定板角点：使用Halcon的角点检测算法，对标定板图像进行处理，检测出标定板的角点。
5. 提取角点坐标：通过Halcon提供的函数或算法，将检测到的角点坐标提取出来。
6. 坐标转换：根据实际的应用需求，对提取到的角点坐标进行坐标转换，例如图像坐标转换为世界坐标。
7. 标定板坐标提取：根据标定板的尺寸和角点坐标，计算出标定板的坐标。
需要注意的是，Halcon提供了丰富的函数和算法来支持标定板坐标的提取，具体的实现方法可以根据实际情况和需求进行选择和调整。
陶瓷标定板和光学玻璃标定板
陶瓷标定板和光学玻璃标定板介绍
1.桂庆光电陶瓷标定板漫反射材质，反光，不透光具有优良的耐高温、耐磨损、耐化学腐蚀的特点，而且密度小，所以在光学性能上不管是白度透光度还是光泽度效果都是很好的，但是在价格方面陶瓷的是远远贵过光学玻璃材质的，陶瓷材料的标定板和光学玻璃材质的标定板在同一个规格尺寸的情况下，陶瓷的精度没有光学玻璃的精度好，但是规格偏小的精度相差是不会太大的，高精度这一点陶瓷标定板是欠缺的
2.桂庆光电光学玻璃材质的标定板，是用的最为普遍的一种，这种光学材质的标定板化学性能很稳定，精度是最好的，此材料无杂质无气泡，是做高精度标定板最好的材料，而且价格也不算贵，这种标定板的折射率是1.6x10负6次方，它的缺点就是反光、易摔碎
3.桂庆光电陶瓷哑光材质的标定板，亚光是相对于抛光而言的，也就是非亮光面。
维护起来比较方便。
亚光的表面有点发毛，像磨砂玻璃的表面那样。
反射光就是漫反射，没有眩光，不刺眼，给人以稳重素雅的感觉扣扣壹壹伍陆伍捌玖玖肆伍。
标定板 加工工艺(一)
标定板加工工艺(一)标定板加工工艺什么是标定板标定板，也叫标准板，是一种精密测量工具，用于检测相机、雷达、激光雷达等设备的定位和校准精度。
标定板通常是由黑白相间的方格组成，方格大小和间距都是按照特定标准制定的，这样可以保证测量结果的准确性和可比性。
标定板加工工艺标定板的制作需要经过多道工序，其中包括设计绘制、材料选择、打印、切割、组装等过程。
下面是标定板加工工艺的详细步骤：1.设计绘制：根据标定板的设计要求，使用CAD等计算机辅助设计软件绘制标定板的图形。
2.材料选择：标定板的材料一般要求具有高精度、高硬度、高稳定性等特点，目前常用的材料包括玻璃、陶瓷、金属等。
3.打印：将设计好的标定板图案打印到材料表面上，常见的打印方法包括喷墨打印、激光打印等。
4.切割：根据标定板的要求，将打印好的材料切割成规定的形状和尺寸，常见的切割方法包括激光切割、机械切割等。
5.组装：将切割好的标定板进行组装，包括固定到支架或架子上，以确保标定板的稳定性和精度。
标定板的应用标定板广泛应用于各个领域，例如机器视觉、自动驾驶、航空航天等。
通过对设备进行标定，可以提高设备的定位和校准精度，从而提高设备的工作效率和准确性。
总之，标定板是一种精密测量工具，它的制作需要经过多个环节，包括设计绘制、材料选择、打印、切割、组装等过程。
标定板广泛应用于机器视觉、自动驾驶、航空航天等领域，其重要性和应用价值不言而喻。
标定板的注意事项由于标定板的制作和使用都需要严格遵守一定的标准和规定，否则容易影响标定结果的准确性。
以下是标定板的注意事项：1.材料选择应该符合标定板的规定，以确保标定板具有高精度、高硬度、高稳定性等特点。
2.制作标定板的过程中要注意环境的影响，如温度、湿度等应该保持稳定。
3.标定板的设计和制作要符合相关标准和规范，以确保标定板符合测量要求。
4.标定板使用时要避免受到外界干扰或污染，如尘埃、光线等，以保证标定结果的可靠性。
5.标定板使用后要及时清洁和保养，以延长使用寿命和保证标定结果的准确性。
视觉标定板
材料三：石英材料
石英材料，材料透光性好，最大优势：膨胀系数较 小。在标定仪器过程中，受环境温度影响小。相 应成本也很高。
哑光材质的标定板，亚光是相对于抛光而言的，也 就是非亮光面。可以避免光污染，维护起来比较 方便。亚光的表面有点发毛，像磨砂玻璃的表面 那样。反射光就是漫反射，
还有就是金属材质的标定板，这种标定板最大的优 点就是抗摔，耐用，但它最大的缺点就是在精度 方面几乎是没有精度可言的，所以一般想购买高 精度朋友是不会选择金属材质的标定板
the end
Thanks！！！
+
订做标定板常规参数
外形尺寸多少 ，厚度是多少，精度多少，数量是多少?如果 是线条的，我就要知道最小线宽是多少（越小的线宽价格 越高）我们能做的最小线宽是2um，但是我们对外的话还 是说6um，这样的话在我们生产的时候就好做很多，在厚 度上我们也有还几个规格，1mm 2mm 3mm 5mm
订做标定板的 都要提供图纸或者CAD，那样我们的技术就可 以不用花时间去帮客户画图纸了，但是对于halcon来说 只 要知道外形尺寸我们就可以给他绘制CAD了，或者客户提 供详细的参数 都是可以的
材料二：陶瓷基片
陶瓷基底的标准板具有热膨胀系数小、强度 高、硬度高、耐磨性好、热传导率低、防 酸碱性好等特点，且其良好的表面漫反射 处理，解决了在应用过程中，前置光源情 况下玻璃材质标定板反光的难题，可更好 地识别标定板图案细节信息从而达到更高 的标定精度和测量精度。（陶瓷材料的标 定板精度是没有光学玻璃的标定板精度好 最大规格能做到300*300mm，我们能做到的 精度是5-10u，）
如何帮客户选定合适的标定板
有的客户不是直接跟我们说他需要的标定板是多大的 规格的，他会说出他的一些参数，让我们跟他介绍或者是 推荐一款适合他的标定板，那么这个时候我们应该怎么推 荐呢？
激光雷达标定板标定原理
激光雷达标定板标定原理激光雷达是一种通过发射激光束并接收反射激光束来测量目标物体距离和形状的设备。
激光雷达广泛应用于无人驾驶、机器人导航、环境感知等领域。
而激光雷达的测量精度和稳定性直接影响到其应用效果。
为了保证激光雷达的准确性，需要进行标定。
激光雷达标定板是一种特殊的标定工具，通常由一片平面板构成，表面带有特定的图案或标记。
激光雷达在标定过程中，将激光束照射到标定板上，通过测量激光束的反射信息，可以推导出激光雷达的内部参数和外部参数，从而实现对激光雷达的标定。
激光雷达标定的原理主要包括内部参数标定和外部参数标定。
内部参数标定是指对激光雷达内部的传感器参数进行标定，包括激光雷达的发射角度、接收角度、旋转中心等。
外部参数标定是指对激光雷达与标定板之间的相对位置和姿态关系进行标定，包括激光雷达与标定板之间的平移矩阵和旋转矩阵等。
内部参数标定的过程通常使用角度标定法。
首先，将激光雷达与标定板固定在同一平面上，并保持一定的距离。
然后，通过旋转激光雷达，使其扫描整个标定板。
在每个扫描位置上，记录激光雷达接收到的激光束与标定板的交点位置。
通过分析激光束与交点位置的关系，可以计算出激光雷达的发射角度和接收角度。
外部参数标定的过程通常使用位姿标定法。
首先，将激光雷达与标定板放置在不同的位置和姿态下。
然后，通过测量激光雷达在不同位置和姿态下与标定板的交点位置，可以得到激光雷达与标定板之间的平移矩阵和旋转矩阵。
激光雷达标定的关键在于准确测量激光束与标定板的交点位置。
一般来说，可以通过角点检测算法来提取标定板上的特征点。
角点检测算法可以根据图像上像素的变化率来判断是否为角点。
通过提取出的特征点，可以计算出激光雷达与标定板之间的相对位置和姿态关系。
激光雷达标定的结果可以用于激光雷达的数据处理和应用中。
通过标定得到的内部参数和外部参数，可以将激光雷达的测量结果转换为真实世界坐标系下的位置和姿态信息。
这样，激光雷达可以更准确地感知周围环境，为无人驾驶、机器人导航等应用提供更可靠的数据支持。
相机标定的步骤
相机标定的步骤
相机标定是计算机视觉和机器人学中常用的一种技术，旨在计算相机的内部参数和外部参数，以便更精确地测量和分析图像。
以下是相机标定的步骤：
1. 准备标定板：选择一个具有已知尺寸和形状的标定板，如棋盘格标定板或圆点标定板。
2. 拍摄标定板图像：将标定板放在不同的姿态下拍摄多张图像，以便从多个角度捕捉标定板的形状和位置。
3. 检测标定板角点：使用图像处理算法检测标定板上的角点，以便计算相机的畸变参数。
4. 计算内部参数：通过已知的标定板尺寸和拍摄角度，计算相机的内部参数，如焦距和中心点位置。
5. 计算外部参数：通过已知的标定板姿态和角点位置，计算相机的外部参数，如旋转矩阵和平移向量。
6. 验证标定结果：将标定结果应用于其他图像或真实场景中，并验证其精度和稳定性。
相机标定是一项复杂的工作，需要使用专业的相机标定软件和算法。
但是，它是许多计算机视觉和机器人学应用中不可或缺的一步，能够提高测量和分析的准确性和精度。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30*30 规格的标定板的规格
黑色圆点行数： 7
黑色圆点列数： 7
外边框长度： 30mm*30mm
内边框长度： 28.125mm*28.125mm 即：黑色边框线宽为一个圆点半径（0.9375）黑色圆点半径： 0.9375mm
圆点中心间距： 3.75mm
裁剪宽度： 30.75mm*30.75mm 即：由黑色边框向外延伸0.375mm
边角：由黑色外边框向内缩进一个中心边距的长度
40*40 规格的标定板的规格
黑色圆点行数： 7
黑色圆点列数： 7
外边框长度： 40mm*40mm
内边框长度： 37.5mm*37.5mm 即：黑色边框线宽为一个圆点半径（0.125）
黑色圆点半径： 0.125mm
圆点中心间距： 5mm
裁剪宽度： 21mm*21mm 即：由黑色边框向外延伸0.5mm
边角：由黑色外边框向内缩进一个中心边距的长度
50*50 规格的标定板的规格
黑色圆点行数： 7
黑色圆点列数： 7
外边框长度： 50mm*50mm
内边框长度： 46.875mm*46.875mm 即：黑色边框线宽为一个圆点半径（1.5625）黑色圆点半径： 1.5625mm
圆点中心间距： 6.25mm
裁剪宽度： 51.25mm*51.25mm 即：由黑色边框向外延伸0.625mm
边角：由黑色外边框向内缩进一个中心边距的长度
60*60 规格的标定板的规格
黑色圆点行数： 7
黑色圆点列数： 7
外边框长度： 60mm*60mm
内边框长度： 56.25mm*56.25mm 即：黑色边框线宽为一个圆点半径（1.875）
黑色圆点半径： 1.875mm
圆点中心间距： 7.5mm
裁剪宽度： 61.5mm*61.5mm 即：由黑色边框向外延伸0.75mm
边角：由黑色外边框向内缩进一个中心边距的长度。
