冷热冲击试验机操作标准

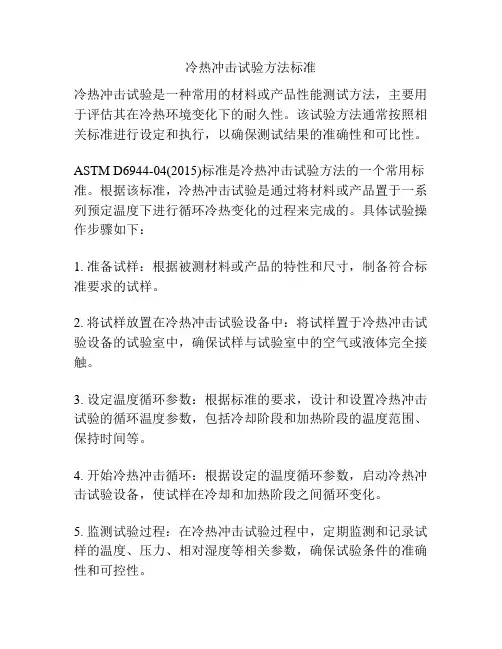

冷热冲击试验方法标准
冷热冲击试验方法标准
冷热冲击试验是一种常用的材料或产品性能测试方法，主要用于评估其在冷热环境变化下的耐久性。
该试验方法通常按照相关标准进行设定和执行，以确保测试结果的准确性和可比性。
ASTM D6944-04(2015)标准是冷热冲击试验方法的一个常用标准。
根据该标准，冷热冲击试验是通过将材料或产品置于一系列预定温度下进行循环冷热变化的过程来完成的。
具体试验操作步骤如下：
1. 准备试样：根据被测材料或产品的特性和尺寸，制备符合标准要求的试样。
2. 将试样放置在冷热冲击试验设备中：将试样置于冷热冲击试验设备的试验室中，确保试样与试验室中的空气或液体完全接触。
3. 设定温度循环参数：根据标准的要求，设计和设置冷热冲击试验的循环温度参数，包括冷却阶段和加热阶段的温度范围、保持时间等。
4. 开始冷热冲击循环：根据设定的温度循环参数，启动冷热冲击试验设备，使试样在冷却和加热阶段之间循环变化。
5. 监测试验过程：在冷热冲击试验过程中，定期监测和记录试样的温度、压力、相对湿度等相关参数，确保试验条件的准确性和可控性。
6. 终止试验和评估结果：根据标准要求的试验循环次数或其他终止条件，终止冷热冲击试验，并对试样进行评估，包括外观变化、尺寸变化、机械性能等方面的变化。
根据不同应用领域的需求，还有其他针对特定材料或产品的冷热冲击试验标准，如ISO 16750-4-2010用于汽车电子产品的冷热循环试验等。
这些标准在试验方法、设备要求和评价指标方面都有一定差异，根据具体需要选择适用的标准进行测试。
冷热冲击试验设备安全操作规定
冷热冲击试验设备安全操作规定1. 前言冷热冲击试验是用于测试产品在极端温度下的能力的一种实验。
试验设备的操作涉及较高的电压和温度，需要严格遵守安全操作规定，以确保操作人员的安全和试验设备的稳定运行。
本文档旨在规定冷热冲击试验设备的安全操作规定，增强操作人员的安全意识，保障试验设备的安全运行。
2. 设备基本介绍冷热冲击试验设备主要由控制系统、电气控制柜、冷热水箱和动作系统等组成。
其主要功能是实现产品在极端温度下的能力测试。
设备的基本参数如下：•电源：AC 220V/50Hz•控制方式：液晶触摸屏控制•响应时间：小于5秒•温度范围：-70°C~+150°C•温度变化速率：5°C/min~10°C/min3. 安全操作规定3.1. 设备安装维护1.设备放置位置必须平坦且通风良好，不得放置在易燃易爆物品附近。
2.设备电源必须与其它电源分开并接地。
3.设备维护必须在断电情况下进行。
4.设备需要定期检修，每年至少检修一次，做好设备维护记录。
3.2. 操作人员安全1.操作人员需穿戴符合安全要求的防护服、防静电鞋、手套、眼镜等。
2.操作前必须充分了解试验设备的使用方法，未经过培训的禁止擅自操作。
3.操作人员操作设备时必须做好防滑措施，防止发生意外。
4.遇到设备异常情况时需及时上报维修人员并采取紧急措施。
3.3. 试验前准备1.检查设备是否正常运转、水箱是否加满水、温度控制是否正常。
2.将待测样品放置在样品台上，重量均匀分布。
3.样品在检查时需将所有电子产品从样品中移除，避免发生意外。
3.4. 操作流程1.打开电源，检查设备是否正常开启。
2.设置好试验温度和持续时间，开始试验。
3.样品移动和更换要谨慎，防止样品破碎。
4.试验过程中遇到设备异常情况，应停止试验，并及时上报维修人员。
3.5. 试验后处理1.停止试验后，关闭电源并切断电源。
2.待设备内部温度下降至室温后，将样品取出。
冷热冲击试验机作业指导书
冷热冲击试验机作业指导书一、电源配置及安装方法：1.供电路,应尽可能缩短.电源压力太低时，请自行装置稳压系统，以提高电压到额定值，不致因电压太低而不能启动，而烧毁马达及控制器。
2.若为三相电源时,请注意三相相序及，欠相保护.(若确定三相电源有电而本机未动作,则该机可能为逆相,只须相邻之两电源线相互交换即可)，并注意确实接地(以免漏电时产生危险)。
3.假如您将接地线接在水管上,水管必须是通地的金属管(并非所有的金属管,皆能有效的接地)。
4.试料用之电源,请接于测试箱左侧的TS信号口(负载<MAX5A),如超过此负载请另接电源。
否则因此而引发任何故障,本公司概不负责!5.冷热冲击试验机安装时小心损伤配线!请勿将接地线,接在瓦斯管上。
艾思荔冷热冲击试验机用来测试材料结构或复合材料，在瞬间下经高温、低温的连续环境下所能忍受的程度，适用于科研、学校、工厂、军工等单位用于电工、电子产品、半导体、电子线路板、金属材料、轴承等各种材料在温度急剧变化环境下的适应性试验。
二、冷热冲击试验机目的：1.测试箱试验目的：确定测试产品在周围大气温度急剧变化时的适应性及被破坏性。
2.试验条件：高温箱：RT～150℃，低温箱：RT～-40℃，冷热冲击试验机试验温度保持时间：1h或者直至试验样品达到温度稳定，以时间长者为准,循环次数：针对各个不同行业不同厂家所对应的试验要求不一样，按照标准上的试验方法测试。
3.恢复：测试产品从冷热冲击箱内取出后，应在正常的试验大气条件下进行恢复，直至试验样品达到温度稳定。
4.对测试箱的要求：a.采用高温箱和低温箱进行冷热冲击试验,以提供试验样品经受周围空气温度急剧发生变化的环境温度。
d.冷热冲击箱提供高温试验部分和低温试验部分,应分别符合GJB150.3-86和GJB150.4-86的第3章各条所规定的要求。
e.测试箱的容积应保证在试验样品放入候补超过试验温度保持时间的10%就能使冷热冲击试验机室.温度达到GJB150.1-89中3.2条规定的试验条件容差范围之内。
冷热冲击试验箱安全操作规程模版（五篇）
冷热冲击试验箱安全操作规程模版一、概述冷热冲击试验箱是一种专门用于模拟产品在极端温度条件下的使用环境进行冷热冲击测试的设备。
为了确保冷热冲击试验箱的安全运行，保护操作人员的人身安全和设备的正常使用，制定了本安全操作规程。
二、试验箱的安全规定1. 试验箱应放置在通风良好、无腐蚀性气体和爆炸性气体的场所，并远离火源和易燃物品。
2. 试验箱运行时，保持设备周围的净空，不要放置其它物品。
3. 试验箱在运行期间，禁止移动或推拉试验箱。
4. 试验箱故障时，应立即停止使用，并及时联系维修人员进行检修。
5. 试验箱使用完毕后，应及时关闭电源，将试验箱恢复到常温状态。
三、操作人员的安全规定1. 操作人员必须经过相关培训后，熟悉试验箱的结构和工作原理，并遵守本安全规程。
2. 操作人员在使用试验箱前，应检查安全阀、冷热源等设备是否正常，并确保试验箱内的测试样品符合试验要求。
3. 在试验箱运行过程中，操作人员应密切观察试验箱的运行状态，并及时处理异常情况。
4. 禁止未经授权的人员擅自打开试验箱的门盖和控制面板，调节试验参数。
5. 操作人员使用试验箱时，应穿戴工作服和防护手套，以避免受到试验样品温度的影响。
6. 操作人员应遵守电气安全操作规程，禁止擅自更换或修理试验箱的电气元件。
四、试验箱的安全操作规定1. 试验箱的电源接地必须可靠，确保试验箱的安全运行。
2. 试验箱内的电器元件和线路必须符合安全要求，并定期检查和维护。
3. 试验箱运行前，应按照要求进行试验室的预冷热处理，以确保试验室内的温度稳定。
4. 在试验过程中，禁止打开试验箱的门盖，以免试验样品受到外界温度的干扰。
5. 试验箱运行过程中，禁止使用容易燃烧、爆炸的物品，以免引发火灾或爆炸事故。
6. 试验箱应设置过温保护装置，以防止试验箱内温度过高，不得拆卸或更改该装置。
7. 试验箱故障发生时，应立即切断电源，并通知维修人员进行检修。
8. 在试验箱使用过程中，如发生电气故障、漏水、气泄漏等情况，应及时停止使用并报告维修人员。

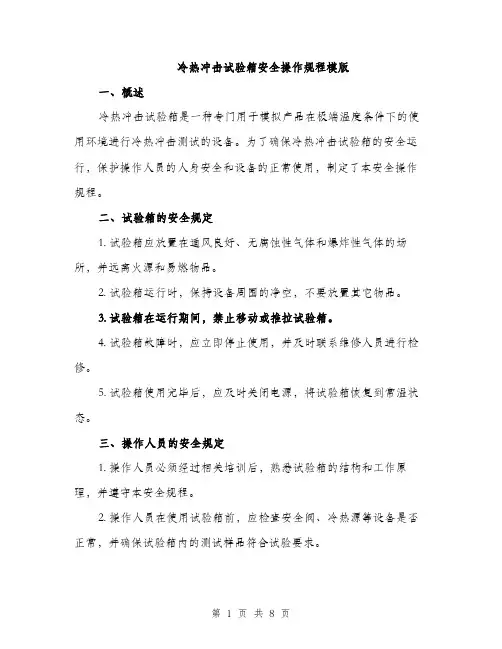

冷热冲击试验箱安全操作规程模版（三篇）
冷热冲击试验箱安全操作规程模版一、概述冷热冲击试验箱是一种专门用于模拟产品在极端温度条件下的使用环境进行冷热冲击测试的设备。
为了确保冷热冲击试验箱的安全运行，保护操作人员的人身安全和设备的正常使用，制定了本安全操作规程。
二、试验箱的安全规定1. 试验箱应放置在通风良好、无腐蚀性气体和爆炸性气体的场所，并远离火源和易燃物品。
2. 试验箱运行时，保持设备周围的净空，不要放置其它物品。
3. 试验箱在运行期间，禁止移动或推拉试验箱。
4. 试验箱故障时，应立即停止使用，并及时联系维修人员进行检修。
5. 试验箱使用完毕后，应及时关闭电源，将试验箱恢复到常温状态。
三、操作人员的安全规定1. 操作人员必须经过相关培训后，熟悉试验箱的结构和工作原理，并遵守本安全规程。
2. 操作人员在使用试验箱前，应检查安全阀、冷热源等设备是否正常，并确保试验箱内的测试样品符合试验要求。
3. 在试验箱运行过程中，操作人员应密切观察试验箱的运行状态，并及时处理异常情况。
4. 禁止未经授权的人员擅自打开试验箱的门盖和控制面板，调节试验参数。
5. 操作人员使用试验箱时，应穿戴工作服和防护手套，以避免受到试验样品温度的影响。
6. 操作人员应遵守电气安全操作规程，禁止擅自更换或修理试验箱的电气元件。
四、试验箱的安全操作规定1. 试验箱的电源接地必须可靠，确保试验箱的安全运行。
2. 试验箱内的电器元件和线路必须符合安全要求，并定期检查和维护。
3. 试验箱运行前，应按照要求进行试验室的预冷热处理，以确保试验室内的温度稳定。
4. 在试验过程中，禁止打开试验箱的门盖，以免试验样品受到外界温度的干扰。
5. 试验箱运行过程中，禁止使用容易燃烧、爆炸的物品，以免引发火灾或爆炸事故。
6. 试验箱应设置过温保护装置，以防止试验箱内温度过高，不得拆卸或更改该装置。
7. 试验箱故障发生时，应立即切断电源，并通知维修人员进行检修。
8. 在试验箱使用过程中，如发生电气故障、漏水、气泄漏等情况，应及时停止使用并报告维修人员。
冷热冲击试验方法
冷热冲击试验方法
冷热冲击试验方法是用来评估产品对工作环境温度骤然变化的适应能力，是产品设计成型的考核实验和批产阶段的例行实验中不可或缺的实验，在一些情况下还可以用于环境应力筛选实验。
冷热冲击试验方法如下：
1.实验前对受试产品做好机械性能（外观和内部结构）和电气性
能检查，确保产品机械性能和电气性能正常。
2.将产品合理的布置于冷热冲击箱中，产品和环境温度箱四壁间
应留有足够大的空间，以便于空气流通。
3.按标准规范选择冷热冲击测试条件。
4.选定冷热冲击测试从高温开始，按启动键启动冷热冲击测试。
5.实验做好设定的循环次数后自动停止。
6.实验结束后将产品从冷热冲击箱中取出，在常温下恢复直到产
品环境温度稳定。
7.观察实验后的产品有无机械损伤（如表面翘曲、破裂、元器件
松动、脱落等）并检查电气性能有无异常。
8.如果产品发生上述的机械损伤或电气性能指标不符合相关规
范，即认为产品也损坏，完整填写实验记录表。
9.对实验暴露的薄弱点做好分析，提出整改措施。
冷热冲击试验机操作规范
(6)冲击时间到机器自动停止运转。
5・注意事项：
(1)本机绝对禁止加热或测试爆炸性、可燃性或高腐蚀性物质。否则会造成不必要的损失；
(2)测试物放置量不可影响测试箱的风量循环，是否会影响机器性能；
(3)使用时门要关好，关严，否则温湿外泄，达不到性能区域；
本机若在0°C以下运行时，应尽量避免打开箱门，因为在做低温时，若开启箱门易造成内 部蒸发器及其他部位的冰封现象，温度越低，状况越严重，若必须打开则尽量缩短时间； 操作人员开门时必须沿着开门方向向后移动，防止机内大量热气涌出伤人；
(4)非本机人员不可对本机进行维修和检查，维修检查时山专职人员进行，同时要有监护人 员进行监护，防止未知情人员进行通电合闸，造成触电伤人；
XXX有限公司
文件编号• WI-ZL-471
冷热冲击试验机使用规范 严汕
1.目的：
为保证手机结构件的冷热冲击试验能正确可靠地进行及使操作人员能正确使用设备，提高 设备的使用寿命，特编制本规范。
2.使用环境：
温度：15°C-25°C，湿度：30-80%RHo
3.安装场所及安装方法：
(1)安置位置应考虑本机的散热效率及容易检查维护；
4.操作内容：
(1)开启机器前方的总电源开关至0N的位置，送入使用电源：
(2)按下面板上的操作按钮启动控制系统；
(3)系统启动后机器会先行检查有无异常状态，如有显示异常画面时请依画面显示的状态检 查；
当异常均已排除后画面既进入正常操作系统画面。按屏幕任一点进入或15秒后自动进 入菜单面；
(4)选择菜单中的“程式设定S设定好低温冲击温度、冲击时间，高温冲击温度、冲击时间, 排风时间、除霜时间；
冷热冲击试验箱安全操作规程（4篇）
冷热冲击试验箱安全操作规程第一章总则为确保冷热冲击试验箱的安全使用，减少事故发生，保障人身财产安全，制定本操作规程。
第二章设备使用前的准备工作1. 检查设备(1) 检查冷热冲击试验箱的外观是否完好，无异常痕迹。
(2) 检查设备是否处于正常供电状态。
(3) 检查设备的运行规格是否与试验要求一致。
(4) 检查设备周围是否有明火、易燃易爆物品，以确保试验场所安全。
2. 检查试验样品及相关设备(1) 试验样品应符合试验要求，并且没有明显损坏。
(2) 检查试验样品周围是否有可燃物，应将其移除。
(3) 检查相关设备是否正常运行，且与冷热冲击试验箱连接良好。
3. 装置操作环境(1) 清洁试验箱内部以确保试验结果的准确性。
(2) 温度和湿度环境调整至设定要求。
第三章设备的操作1. 设备开机操作(1) 将设备启动开关置于“关”位。
(2) 按下“主电源”启动开关，在设备显示屏上根据实际情况选择试验模式。
(3) 设备开机后，检查设备显示屏参数是否正确，并对其进行调整。
2. 设备温度设定(1) 比如要将温度设定为-40℃，应先按下设备显示屏上的温度调整按钮，使其进入温度设定界面。
(2) 依据试验要求，选择并输入所需温度值。
(3) 确认温度设定后，按下“确定”按钮。
3. 设备湿度设定(1) 比如要将湿度设定为95%，应先按下设备显示屏上的湿度调整按钮，使其进入湿度设定界面。
(2) 依据试验要求，选择并输入所需湿度值。
(3) 确认湿度设定后，按下“确定”按钮。
4. 设备开启/关闭(1) 将设备开关调至“开启”位置。
(2) 设备开启后，检查设备是否正常运行，包括风机声音、显示屏参数等。
(3) 设备开启后，试验人员应及时离开试验区，避免长时间停留在设备附近。
第四章设备使用后的注意事项1. 设备停机操作(1) 当试验结束或达到设定时间后，应将设备开关调至“关闭”位置。
(2) 设备停机后，应等待设备完全停止运行后方可继续下一步操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 OF 4总页数
□模具工程部20090408
修 订 记 录
修订日期
日 期:
页 次:机操作指导书
□总务科□人力资源科□体系办
□采购科□生控科□信息科核准审核制定集团体系办变更编号
变 更 内 容
版本/次□模具制造部□营业部会 签 记 录
会签单位会签姓名
会 签 意 见
□产品工程部制作单位发 行 章
实验室
□管理部□品保部□财务部□制造部□物流部□资财科
2 OF 420090408
日 期:
页 次:机操作指导书
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：
2.2 适用于本公司相关型号的仪器。
2.3 生产厂商：巨孚三、定义： 略
四、职责：
4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：
5.1 注意事项：
5.1.1 测试过程中不要打开箱门取实验样品，高温将会烫伤手。
5.1.2 绝对不能测试爆炸性样品。
5.1.3 实验完后等机器冷却下来后方可取出样品。
5.1.4 实验完后要及时关闭冷却水源。
5.2 操作步骤：
5.2.1 开机前检查：
2.1 冷热冲击试验机，设备型号：ETST-050-55-AW。
控制面板
测试室
3 OF 420090408
日 期:
页 次:机操作指导书
4 OF 420090408
日 期:
页 次:机操作指导书。
