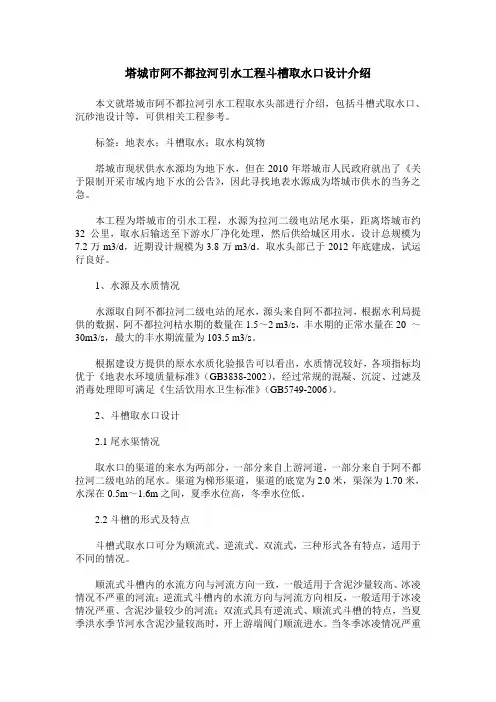

塔城市阿不都拉河引水工程斗槽取水口设计介绍 (2)

塔城市阿不都拉河引水工程斗槽取水口设计介绍本文就塔城市阿不都拉河引水工程取水头部进行介绍,包括斗槽式取水口、沉砂池设计等,可供相关工程参考。
标签:地表水;斗槽取水;取水构筑物塔城市现状供水水源均为地下水,但在2010年塔城市人民政府就出了《关于限制开采市域内地下水的公告》,因此寻找地表水源成为塔城市供水的当务之急。
本工程为塔城市的引水工程,水源为拉河二级电站尾水渠,距离塔城市约32公里,取水后输送至下游水厂净化处理,然后供给城区用水。
设计总规模为7.2万m3/d,近期设计规模为3.8万m3/d。
取水头部已于2012年底建成,试运行良好。
1、水源及水质情况水源取自阿不都拉河二级电站的尾水,源头来自阿不都拉河,根据水利局提供的数据,阿不都拉河枯水期的数量在1.5~2 m3/s,丰水期的正常水量在20 ~30m3/s,最大的丰水期流量为103.5 m3/s。
根据建设方提供的原水水质化验报告可以看出,水质情况较好,各项指标均优于《地表水环境质量标准》(GB3838-2002),经过常规的混凝、沉淀、过滤及消毒处理即可满足《生活饮用水卫生标准》(GB5749-2006)。
2、斗槽取水口设计2.1尾水渠情况取水口的渠道的来水为两部分,一部分来自上游河道,一部分来自于阿不都拉河二级电站的尾水。
渠道为梯形渠道,渠道的底宽为2.0米,渠深为1.70米,水深在0.5m~1.6m之间,夏季水位高,冬季水位低。
2.2斗槽的形式及特点斗槽式取水口可分为顺流式、逆流式、双流式,三种形式各有特点,适用于不同的情况。
顺流式斗槽内的水流方向与河流方向一致,一般适用于含泥沙量较高、冰凌情况不严重的河流;逆流式斗槽内的水流方向与河流方向相反,一般适用于冰凌情况严重、含泥沙量较少的河流;双流式具有逆流式、顺流式斗槽的特点,当夏季洪水季节河水含泥沙量较高时,开上游端阀门顺流进水。
当冬季冰凌情况严重时,开下游端阀门,逆流进水。
本工程因处于寒冷地区,冬季冰凌情况严重,夏季洪水期渠道内泥沙量也较大,故本工程采用双流式,夏季泥沙量大,开上游阀门取水,冬季冰凌严重开下游阀门取水,保证冬季、夏季都能稳定取水。
取水口工程施工方案

取水口工程施工方案一、前言取水口工程是指在河流、湖泊、水库等水体中,为了取水、排水、测流等用途而建设的水利工程,旨在保障供水安全、调节水量、保护水环境等目的。
取水口工程的施工方案设计合理与否,直接关系到工程的安全性、经济性以及施工周期。
本文以某取水口工程为例,探讨其施工方案设计。
二、项目概况某取水口工程坐落于某省某市,作为该市主要水源地的取水口,是一项重要的水利工程。
工程建设内容主要包括:取水口闸门工程、引水渠工程、泵站设备等。
取水口工程的施工方案应当充分考虑工程地质环境、水文地质条件、施工期限等,保障工程的安全性、经济性和工期进度。
三、工程施工方案设计1.地质勘察首先,需要对工程所在地的地质情况进行全面勘察,包括土质、水文地质条件、地下水位、地下水动力特征、岩层裂隙及孔隙度等情况。
根据地质勘察报告,确定工程的基础处理方案、土石方开挖方法、灌浆加固及其他地基处理措施。
2.施工设备根据工程实际情况,确定合适的施工设备。
取水口闸门工程需要使用大型龙门吊、钢筋加工设备以及安全防护设备;引水渠工程需要使用挖掘机、推土机等土石方开挖设备,以及铺设管道的设备;泵站设备需要使用大型水泵和输水管道及配套的电气控制设备等。
3.施工方法针对工程的特点,确定合适的施工方法。
取水口闸门工程采取分段施工,先进行基坑开挖和基础灌浆,再进行闸门的安装和调试;引水渠工程采用梯级开挖法,由浅至深地进行土石方开挖和顶管铺设;泵站设备采用集中供货和预制装配的方法,减少现场施工量,提高施工效率。
4.安全保障在施工方案中必须充分考虑安全保障措施。
制定详细的施工安全管理制度和操作规程,加强现场安全教育和培训,配备足够的劳保用品和消防设备,采取安全检查、隐患排查等措施,确保施工过程中的安全。
5.环保措施工程施工必须遵守环保法规,制定环境保护措施。
在土石方开挖过程中,采取喷水降尘、覆盖堆场、合理排放尘土等措施;在管道铺设过程中,采取减少扬尘、防止泥浆污染水体等措施;在设备使用和维护过程中,采取减少噪音、减少废气排放等环保措施。
水厂取水口施工组织设计

水厂取水口施工组织设计1. 引言水厂取水口的施工组织设计是保证施工工作的顺利进行和安全性的关键。
本文档旨在提供水厂取水口施工组织设计的详细指导,包括施工组织结构、施工计划、施工方法和安全措施等内容。
2. 施工组织结构为了确保施工过程的高效和顺利进行,建立合理的施工组织结构是必要的。
水厂取水口施工的主要组织结构如下:2.1 项目经理项目经理负责整个施工过程的监督和管理。
他/她与各个相关方合作,确保施工按计划进行,并解决任何可能出现的问题。
2.2 施工队施工队是执行具体施工任务的核心团队。
他们由技术工人和相关专业人员组成,负责安装和调试取水口设备,并确保施工质量和安全。
2.3 供应商和合作伙伴供应商和合作伙伴是为施工过程提供材料和必要支持的重要角色。
他们应与项目经理和施工队密切合作,确保所需资源及时供应。
2.4 监理和检测单位监理和检测单位负责对施工过程进行监督和检测,确保施工符合相关标准和要求。
他们的意见和建议对于改进施工质量至关重要。
3. 施工计划合理的施工计划是水厂取水口施工的关键。
以下是该计划的主要步骤:3.1 前期准备在正式施工前,必须进行充分的前期准备工作。
这包括现场勘察、设计评审、施工方案制定、材料准备和设备调配等。
3.2 现场搭建在施工现场,需要搭建施工临时设施,如工棚、办公室和仓库等。
同时还要确保现场的安全和环保措施得到有效实施。
3.3 施工过程施工过程包括施工人员的调度和指导、设备和材料的安装、质量控制和进度管理等。
必须严格按照技术要求和标准执行施工任务。
3.4 竣工验收施工完成后,需要进行竣工验收工作。
这包括设备和工程的检测、试运行和性能测试等,以确保施工质量和安全达到要求。
4. 施工方法和技术为确保施工工作的高效和质量,必须采用适当的施工方法和技术。
以下是水厂取水口施工常用的方法和技术:4.1 土方工程根据具体情况,采用机械或人工挖掘等方式进行土方工程,确保取水口周围土地的平整和开挖深度的符合要求。
水厂新建项目取水工程设计方案

水厂新建项目取水工程设计方案1.1 取水构筑物选型据新民坝枢纽设计资料,设计洪水位48.16m最低枯水位43.90m 水位最大变幅5m;取水头部库底自然高程42.90m最枯季节取水水深仅1.0m1.1.1 取水口根据新民坝枢纽工程及水文地质情况和类似工程的实践经验,较合适的固定式取水构筑物取水头部有两种形式可供选择:⑴ 箱式取水头部箱体为钢筋砼结构,侧面设置进水窗口并安装拦污格栅,引水管深入箱体内取水。
对规模较大的箱式取水头部,箱体宜采用预制构件,分成几部分在岸上制作完毕浮运至取水点,再在水下拼装就位;基础用钻孔灌注桩。
箱体下的库底局部挖深3米,箱体嵌入库底与灌注桩连接。
该形式适用于取水量较大、取水点水深不太深、河床较稳定、含砂量少的情况。
⑵ 桩架式取水头部一般采用钢管桩或预制钢筋混凝土管桩,将桩打入河床,在框架周围采用格栅围护,防止漂浮物进入。
适用于河床较稳定、河床地质宜打桩、枯水位水深较深和水位变化不大的情况。
⑶优缺点比较:见表7-1。
根据取水点位置和水下地形图,拟建取水头部所处位置水深约 1.A4.0m 枯水位情况下取水点水深仅1.0m水深较浅。
根据引水管进水口淹没水深、悬空高度等应满足其有关水力条件的设计要求,采用桩架式取水头部难以满足此要求,而箱式取水头部可满足此水力条件要求。
可见,只有箱式取水头部较为适合。
取水头部型式比较表7-11.1.2引水管⑴引水形式选择引水管有自流管和虹吸管两种。
取水泵站自然地面高程49m~ 53m,鉴于新民坝枢纽常年水位不高,为减小引水管埋深,节省工程投资,推荐采用虹吸引水方式。
一般情况下可自流引水,仅在水库水位较低时,才用虹吸引水,采用双管引水,取水的安全可靠性有保证。
⑵进水管数量、管径选择水源工程设计总规模为5万m3/d,一期工程2.5万m3/d。
考虑8% 水厂自用水,总取水量达5.4万m3/d , 一期工程取水量2.7万m3/d。
进水管一次实施,从取水的安全可靠性考虑,保证事故时70%取水量,宜设2根进水管。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大型取水工程取水口的设计
摘要:取水工程的取水口设计要综合考虑诸多因素,本文结合工程实际,从技术和造价等方面综合分析取水口的位置和型式的选择。
关键词:取水口、河床演变、排放口
前言
黎明资源再利用中心位于曹路固体废弃物处置场内,东至规划九路、南至规划四路、西至规划十路、北至07-02地块。
主要建设内容包括主厂房建筑、办公楼、综合楼、辅助生产建构筑物以及配套直冷水取水与排水工程等。
厂区用地面积93855平方米,总建筑面积43760平方米(地上)。
项目建设规模为2000吨/日,采用四条500吨/日垃圾焚烧生产线,年处理能力约66.67万吨,采用两台20兆瓦汽轮发电机组发电并网,年发电量约为2.16×108千瓦时。
直冷水取水工程在长江近岸设置取水口,重力引水至焚烧厂内取水泵房,经水泵提升至焚烧发电厂汽机间、涡轮机等冷却设备,为其提供冷却用水,经冷却设备热交换后直接排入排放管,最后进入长江。
取水口取水规模为30万m3/d。
取水口作为取水工程的第一个取水设施,其选择是否恰当,直接影响取水的水质和水量、取水的安全可靠、投资、施工、运行管理以及河流的综合利用。
因此正确选择取水口位置是设计中一个十分重要的问题,应当深入现场,做好调查研究,全面分析,综合考虑,提出几个可能的取水位置方案,进行技术经济比较。
1.取水口位置选择
取水口位置的选择一般要考虑以下基本要求:设在水质较好的地点,具有稳定河床和河岸,靠近主流和有足够的水深,具有良好的地质和施工条件,靠近主要的用水地区,应注意人工构筑物的影响。
突出的河岸码头会阻滞水流,引起淤积,且卫生条件较差,设在取水口时应引起注意,且要考虑船舶进出码头的航行安全线,以免船只与取水口碰撞,此外还需征求航运部门意见。
1.1河床演变分析
根据长委会水文局长江口水文资源勘测局对本工程所属河段分析,主要的结论是:(1)河势分析表明,长江口河段在经历了较长时期的自然演变和一系列的人类活动后,由历史上的滩槽多变逐步形成了目前基本稳定的河势状态。
随着护岸整治工程、航道整治工程的继续实施以及沿江岸线的进一步开发利用,本河段河势基本格局不会发生大的变化。
相对稳定的河势条件和牢固的江岸线为沿江港口等国民经济基础设施的建设创造了较为有利的条件。
(2)北港河势演变主要受上游南、北港分流口河势变化的影响。
多年来,北港主槽呈微弯型河槽,具有微弯河道的动力特性,随着南、北港分流口等河势控制工程的实施,北港河势总的发展趋势将趋于稳定。
(3)拟建项目涉水工程位于南、北槽分流口附近,工程水
域涨潮主流略偏东,落潮主流略偏西,泥沙来源较为丰富,河床易于淤积;自1997年以来,拟建工程附近水域河床冲淤互现,累积以刷深为主,在近14年的时间里,河床平均刷深速度约为0.066m/a。
根据工程建成后的主要用途,现状水域条件能够满足工程建设需要。
(4)本项目涉水工程规模较小,结构简单,且位于近岸水域,其建设不会对所在河段河势产生影响,对附近防洪等工程影响甚微。
1.2取水口位置确定
根据上节所述,本工程河段目前河势基本稳定,自1997年以来,拟建工程附近水域河床冲淤互现,累积以刷深为主,根据工程建成后的主要用途,现状水域条件能够满足工程建设需要。
本工程河段水文资料:设计高水位4.31m、设计低水位0.56m。
根据水力计算,取水管口径采用DN1200、取水喇叭口直径1500mm、最小淹没水深1500mm,要求取水口位于河床低标高约-4.50m处。
河床断面演变图如图1所示:
图1 河床断面演变图
根据水下地形和拟建工程附近的河床断面演变图可知,近14年满足取水水深要求的-4.5m等高线离江堤约260~380m,结合现场水下地形标高,取水口离江堤距离约为355m。
从取水口附近人工构筑物和陆地管线走向考虑,本工程可供选择的取水口有三个,如图2所示:
图2取水口位置示意图
取水口1离现状码头约250m;取水口2位于现状航油栈桥的防护桩延长线内,取水口由6根桩组成,第一排桩位距引桥外边缘13m,距斜桩底水平距离约5m。
排架由17排桩组成,间距6m。
为防止船只失控撞击取水口,延长现有的防护桩,增加约14根防护桩,间距8m。
现状防护桩离栈桥20m;取水口2平面布置图如图3所示:
图3 取水口2平面布置图
取水口3位于现状航油栈桥和LNG栈桥之间,紧邻航油栈桥。
取水口由6根桩组成,第一排桩位距引桥斜桩水平距离约14m。
排架由17排桩组成,间距6m。
建成后无需设置防护桩,取水口3平面布置图如图4所示:
图4 取水口3平面布置图
表1取水口优缺点比较表
名称优点缺点堤外施工难度
1 取水口1 离拟建焚烧厂最近,约880m,施工容易,造价低取水口位置影响现状码头回旋水域和向南发展、取水口安全性差堤外施工最为便利,管架以及取水口较易施工,施工影响小,造价低。
2 取水口2 取水口位置不影响现状码头,施工较易离拟建焚烧厂较远,约1230m;自流管口径放大到DN1200,造价略高;施工时需注意对现有栈桥和航油管道的保护;需增加防护桩堤外施工较为便利,管架以及取水口较易施工,施工时需考虑对现有栈桥的保护,码头作业时需停止施工,造价较高。
3 取水口3 取水口位置不影响现状码头,安全性最高离拟建焚烧厂最远,约1400m,自流管口径放大到DN1200,造价最高,施工风险最大堤外施工难度很大,栈桥下净空3~1.2m,施工船只不能穿越栈桥,材料、设备等也不能从栈桥上空吊装,造价最高。
由上表可知:取水口1影响到码头的回旋水域以及考虑到现在码头向南发展,取水口1不可行;取水口3虽然建成后不受外来船只影响,但施工期间施工船只不能穿越引桥,引桥上有输油管线,吊装设备材料跨越引桥存在的风险不可控,且工程造价很高,建成后取水口的清淤维护不方便,因此从施工风险和造价角度考虑,取水口3也不可取;取水口2最大程度上避开施工对现有引桥的影响,施工船只也较易进场施工,施工工艺也尽可能多的考虑施工期间对现有栈桥和输油管线的保护,取水口外侧加排防护桩,保护取水口和栈桥,建成后的取水口也较易维护管理,工程造价也较低。
从造价和施工可行性、施工风险可控程度的角度考虑,取水口优先采用取水口2方案。
2.取水口型式选择
根据本工程取水水量的特点与和长江水文特性及河床演变情况,可选用箱式取水口和桩架式取水口两种形式。
这两种型式各有其优缺点,箱式取水口工程投资较大,施工困难;桩架式取水口施工相对较方便,取水型式简便,且具有取水口位置向外延伸的灵活性。
本工程取水口选择采用桩架式取水口。
平面尺寸为:BXL=5.0X8.0m。
取水口设计图5所示:
图5 取水口断面图
桩架顶标高1.00m,在标高0.2m下部四周设置固定格栅,格栅间距100mm,栅条直径10mm。
采用抛块石护底,块石单重不小于80KG,防止冲刷;两根取水管管中心间距2.0m,管中心标高-2.7m,管道底距江底1.20m,喇叭口淹没深度约1.20m。
结束语
取水工程中的取水口位置选择需考虑诸多因素,从技术角度考虑非常适合建取水口的位置往往受到其他因素如码头航行安全线、码头发展规划等因素的影响,不得不易地而建,选择其他相对来说较为适合的位置,如本工程设置在码头引桥的防护桩内。
由于取水口设置在现状引桥旁,设计时需格外小心,考虑采取措施对现状设施的保护以及确保建成后取水口安全可靠运行,尽量减少取水口对现状设施的影响。
参考文献:
《给水工程》,严煦世,范瑾初主编,中国建筑工业出版社。
