防开裂、防渗漏专项方案
渗漏裂专项方案

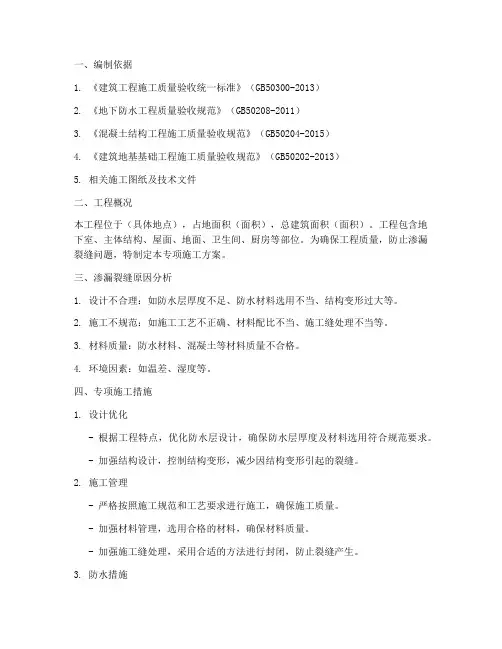

一、编制依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《地下防水工程质量验收规范》（GB50208-2011）3. 《混凝土结构工程施工质量验收规范》（GB50204-2015）4. 《建筑地基基础工程施工质量验收规范》（GB50202-2013）5. 相关施工图纸及技术文件二、工程概况本工程位于（具体地点），占地面积（面积），总建筑面积（面积）。
工程包含地下室、主体结构、屋面、地面、卫生间、厨房等部位。
为确保工程质量，防止渗漏裂缝问题，特制定本专项施工方案。
三、渗漏裂缝原因分析1. 设计不合理：如防水层厚度不足、防水材料选用不当、结构变形过大等。
2. 施工不规范：如施工工艺不正确、材料配比不当、施工缝处理不当等。
3. 材料质量：防水材料、混凝土等材料质量不合格。
4. 环境因素：如温差、湿度等。
四、专项施工措施1. 设计优化- 根据工程特点，优化防水层设计，确保防水层厚度及材料选用符合规范要求。
- 加强结构设计，控制结构变形，减少因结构变形引起的裂缝。
2. 施工管理- 严格按照施工规范和工艺要求进行施工，确保施工质量。
- 加强材料管理，选用合格的材料，确保材料质量。
- 加强施工缝处理，采用合适的方法进行封闭，防止裂缝产生。
3. 防水措施- 地下室防水：采用防水混凝土、防水卷材、防水涂料等材料进行防水。
- 主体结构防水：采用防水混凝土、防水卷材、防水涂料等材料进行防水。
- 屋面防水：采用防水卷材、防水涂料等材料进行防水。
- 地面防水：采用防水涂料、防水砂浆等材料进行防水。
- 卫生间、厨房防水：采用防水卷材、防水涂料等材料进行防水。
4. 裂缝处理- 裂缝检测：采用超声波、裂缝仪等设备进行裂缝检测，确定裂缝位置、长度、宽度等信息。
- 裂缝处理：根据裂缝情况，采用灌浆、粘贴碳纤维布、注胶等方法进行裂缝处理。
5. 环境控制- 加强施工现场管理，控制温差、湿度等环境因素，减少裂缝产生。
防渗漏防裂缝专项施工方案手册
防渗漏防裂缝专项施工方案手册
背景
在建筑施工过程中，防渗漏和防裂缝是非常重要的。
如果不注意防范措施，可能会导致建筑结构不稳定，影响使用寿命。
因此，本手册旨在提供一些防渗漏和防裂缝的施工方案。
防渗漏措施
1. 做好防水层的铺设。
防水材料应选用优质的防水卷材，并进行正确的施工和接头处理。
2. 妥善处理好各种管道和设备的密封部位。
在管道和设备进出墙面处，应设置专门的密封件，确保密封效果。
3. 对于墙体裂缝，应在施工过程中及时处理，采用专业的填缝材料进行填充，确保墙面平整。
防裂缝措施
1. 选择高质量的建筑材料。
优质的材料能够有效地减少建筑材料的开裂问题。
2. 控制施工过程中的温度和湿度。
温度和湿度过高会导致建筑材料收缩和膨胀，从而导致开裂。
3. 在建筑结构上设置缝隙带。
缝隙带可以有效地避免因结构变形引起的开裂。
通过以上的措施，可以有效地避免建筑施工过程中出现渗漏和裂缝等问题。
同时，在实际施工过程中，还需根据具体情况进行合理的施工方案，确保施工质量。
防开裂防渗漏专项方案

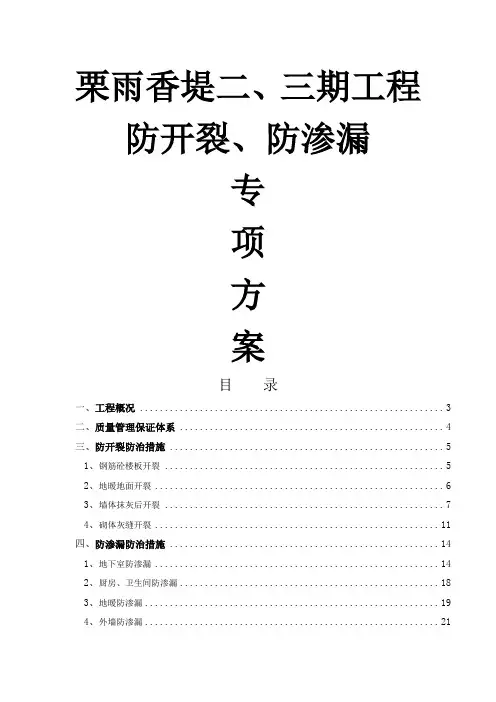

栗雨香堤二、三期工程防开裂、防渗漏专项方案目录一、工程概况 (3)二、质量管理保证体系 (4)三、防开裂防治措施 (5)1、钢筋砼楼板开裂 (5)2、地暖地面开裂 (6)3、墙体抹灰后开裂 (7)4、砌体灰缝开裂 (11)四、防渗漏防治措施 (14)1、地下室防渗漏 (14)2、厨房、卫生间防渗漏 (18)3、地暖防渗漏 (19)4、外墙防渗漏 (21)5、屋面防渗漏 (23)6、门窗防渗漏 (27)7、管道洞口防渗漏 (29)一、工程概况1、工程性质2、工程概况本工程包括栗雨香堤47区1、2、3、5、6、9、15、16八栋,总建筑面积为93137平方米,其中1、2栋建筑面积28105平方米,32层,建筑高度97。
8m;3栋建筑面积8836平方米,27层,建筑高度82。
8m;5栋5628平方米,18层,建筑高度55、8m;6栋10565平方米,18,建筑高度55、8m;9栋13139平方米,32层建筑高度97、8m;15栋773平方米,2层,建筑高度9。
9m;16栋1538平方米,2层,建筑高度9。
9m;地下室面积为24554平方米,局部二层,其余部分一层;地下室局部两层,其余部位一层;结构形式为1、2、3、9栋为核心筒结构,5、6栋剪力墙结构,15、16栋为框架结构;基础形式为柱下独立基础与人工挖孔桩基础结合;本工程地下室抗震设防类别为1、2、9栋及其相关范围两跨内为丙类建筑,其钢筋混凝土抗震等级为框架三级,剪力墙三级,其余栋为非抗震设防;主楼1、2、3、9栋为三级抗震框架,其余栋为非抗震设防;地下室防水等级为二级,地下室及以上部分耐火等级为一级。
二、质量管理保证体系成立质量通病防治小组,小组名单如下:组长:吴昊副组长:颜轶峰组员:唐维、吴业奎、李雄辉、任强防治小组得权限、责任、范围:1、防治小组得权限:防治小组发现未按监理方及建设方批准得质量通病防治方案施工得,有责令施工队限期整改得权力;如没有整改或整改不到位,有权进行经济处罚甚至要求返工、整改。
防渗漏开裂空鼓专项施工方案
防渗漏开裂空鼓专项施工方案一、防渗漏方案：1.选择合适的材料：使用聚合物改性防水涂料或高分子防水卷材作为防水材料，具有良好的抗渗性和耐老化性能。
2.预处理基层：对建筑基层进行清理，清除油污、浮尘和砂浆残渣等，确保基层的干净和平整。
3.防水层施工：在基层上涂刷一层聚合物改性防水涂料，涂层应均匀、无漏涂和起泡现象。
涂刷后，防水层需要在规定的时间内干燥。
4.防水接缝处理：对建筑物的接缝处进行专门处理，使用防水胶带、水泥砂浆等材料进行封堵。
二、防开裂方案：1.精确测量和设计：在施工前，对建筑物进行精确的测量和设计，确保结构的合理性和稳定性，减少开裂的概率。
2.控制混凝土配合比：合理控制混凝土的配合比，确保混凝土的强度和耐久性。
同时，在混凝土浇筑过程中，注意控制浇筑速度和防止温度变化造成的收缩开裂。
3.加强施工管理：合理安排施工时间，避免在恶劣天气条件下进行施工。
同时，严格控制施工工艺，确保混凝土的浇筑和养护过程科学合理。
三、防空鼓方案：1.选择合适的材料：使用优质的水泥、砂、骨料等材料，确保施工的质量。
同时，合理选用粘结剂和控制添加剂，提高砂浆的粘结力和抗裂性能。
2.基层处理：在砖砌体和混凝土表面涂刷一层界面剂，增强基层的粘附性和抗拉强度，防止空鼓现象的发生。
3.施工工艺：在砖砌体或混凝土表面涂刷薄层砂浆，墙砖采用全涂法，确保砂浆与基层的粘结牢固。
在施工过程中，及时清理破碎砖块和砂浆残渣，防止影响砂浆的胶结效果。
以上是针对防渗漏、开裂、空鼓的专项施工方案，通过选用合适的材料、加强基层处理和施工工艺控制，可以有效地解决这些问题，提高建筑物的质量和使用寿命。
同时，施工过程中需要严格按照规范进行操作，并配合合理的施工管理，确保施工质量和安全。
住宅工程防开裂防渗漏专项方案
住宅工程防开裂防渗漏专项方案一、简介随着社会的不断发展，人们对居住环境的要求也越来越高，住宅工程的质量成为了人们关注的焦点。
而开裂和渗漏是导致住宅工程质量不合格的主要原因之一。
因此，本文将针对住宅工程防开裂防渗漏进行详细的专项方案分析，以期提升住宅工程的质量和耐久性。
二、住宅工程防开裂方案1. 设计阶段在住宅工程的设计阶段，应该对结构进行合理的设计。
在结构设计时，要充分考虑地基的承载能力和建筑负荷，设计合适的结构形式和尺寸。
此外，在设计过程中还要选择合适的材料，确保其质量和可靠性。
同时，要进行综合的计算和分析，确保结构的稳定性和承载能力，避免出现开裂等质量问题。
2. 施工阶段在施工阶段，应该严格执行设计方案，采用高标准的施工工艺和规范，确保施工质量。
施工过程中，要注意控制混凝土的水灰比，控制施工过程中的温度和湿度，避免因施工不当导致的开裂问题。
另外，施工过程中还要进行质量检验，确保每一个工序都合格，避免施工质量不达标而导致的开裂问题。
3. 养护阶段在建筑竣工后，应该对住宅工程进行合理的养护。
在混凝土初凝后要进行良好的养护，保持适当的湿润度和温度，避免混凝土开裂。
另外，要及时处理地基沉降和裂缝现象，确保建筑的整体稳定性和安全性。
在使用过程中，还要定期进行维护和检查，及时处理房屋内外的开裂问题，确保住宅工程的质量和使用寿命。
三、住宅工程防渗漏方案1. 设计阶段在住宅工程的设计阶段，应该对防水工程进行合理的设计。
要根据建筑的具体使用功能和环境条件，确定合适的防水方案。
在设计过程中要注意对接缝、管道、裂缝等重点部位进行防水处理，确保密封性和安全性。
同时，要选择合适的防水材料，确保其质量和可靠性。
在设计过程中还要对防水材料的使用方法和施工工艺要求进行详细的规定，确保施工质量。
2. 施工阶段在施工阶段，应该严格执行设计方案，采用高标准的施工工艺和规范，确保施工质量。
在进行防水施工时，要选择适当的材料和施工工艺，确保防水层的完整性和可靠性。
防开裂、防渗漏专项施工方案
防开裂、防渗漏专项施工方案一、编制依据及编制说明1、本工程全套施工图2、工程建设政策、法规和规范资料2.1《建筑地基与基础工程施工质量验收规范》（GB50202-2002）；2.2《混凝土结构工程施工质量验收规范》（GB50204-2002）；2.3《砌体工程施工质量验收规范》（GB50203-2011）；2.4《屋面工程质量验收规范》（GB50207-2002）；2.5《地下防水工程质量验收规范》（GB50208-2011）；2.6《建筑地面工程施工质量验收规范》（GB50209-2010）；2.7《建筑装饰装修工程质量验收规范》（GB50210-2001）；2.8《建筑给排水与采暖工程施工质量验收规范》（GB50242-2002）4、集团及公司相关文件5、编制说明工过程中要加强施工管理，按照设计要求精心施工，确保整体防水层的连续性。
为此，我项目部针对工程实际情况编制了防开裂、防渗漏专项施工方案，对易发生裂缝、渗漏部位进行细化，以指导施工，明确施工工艺和具体操作要求，监控检查内容和标准，做到责任到人。
二、工程概况三、组织管理本工程防开裂、防渗漏作为控制重点，严格把好质量关，对其中的关键工序及控制要点进行监控，并做好隐蔽验收。
以下是主要几个控制点分别为：楼板裂缝、墙体裂缝、抹灰后裂缝、地面裂缝、砼施工、地下部分、地上部分和屋面工程。
地下部分包括：后浇带施工、通道口连接部分、地下室内外墙和地下室底板、顶板及地下防水施工。
地上部分包括：（厨卫间和阳台、门窗、穿墙螺杆）屋面部分包括：屋面防水构造、雨水排管要做好工程防开裂、防渗漏工作必须要有一套完善的施工管理组织和管理措施，这样才能在施工过程中有效地预防并控制住所容易产生的渗漏问题。
1、工程管理目标：争无渗漏工程，创开裂率最低。
2、组织形式:成立质量通病防治小组，小组名单如下：防治小组的权限、责任、范围：2.1、防治小组的权限：防治小组发现未按监理方及建设方批准的防开裂、防渗漏专项施工方案施工的，有责令施工队限期整改的权力；如没有整改或整改不到位，有权进行经济处罚甚至要求返工、整改。
建筑工程防裂缝防渗漏方案
建筑工程防裂缝防渗漏方案一、前言建筑工程是一个复杂的系统工程，每一个环节都需要精心设计和施工，以确保建筑物的结构安全和使用性能。
其中，防裂缝和防渗漏是非常关键的问题，涉及建筑物的整体结构和使用寿命。
因此，制定有效的防裂缝防渗漏方案是非常重要的。
本文将从建筑结构设计、材料选择、施工工艺等方面，探讨如何制定一个有效的防裂缝防渗漏方案。
二、建筑结构设计1. 结构设计原则在建筑结构设计方面，需要遵循以下原则：（1）合理布局结构，避免过大或过小的柱、梁跨度，避免长梁、大柱的单调布局，以避免不均匀的应力集中，导致裂缝产生。
（2）采用有效的结构连接方式，确保结构各部分之间的密封性和稳定性。
（3）合理设置伸缩缝和变形缝，以消除由于温度变化、地基沉降等原因引起的变形应力。
2. 使用合适的结构材料在选择结构材料时，需要考虑以下因素：（1）材料的抗裂性和抗渗性：选择具有良好抗裂性和抗渗性的混凝土和钢筋，以保证结构的完整性和密封性。
（2）材料的耐久性和抗腐蚀性：尤其是在潮湿或高温环境中，需要选择具有良好耐久性和抗腐蚀性的材料，以延长建筑物的使用寿命。
（3）材料的施工性能：需要选择易施工、易处理、易加工的材料，以确保施工过程中能够获得良好的效果。
三、施工工艺1. 预处理工作在进行建筑施工前，需要做好以下预处理工作：（1）对建筑场地进行平整处理，清除杂草和垃圾，确保建筑基础的稳固性。
（2）做好基础防渗处理，采用地下防水板或防水涂料等方式，确保地下水不会渗入建筑物内部。
2. 施工技术在实际施工过程中，需要采取以下措施：（1）采用合理的浇筑工艺，控制混凝土坍落度和振捣时间，确保混凝土具有足够的均匀性和抗渗性。
（2）对结构表面进行充分的处理，采用切割、抹灰、光面或涂层等方式，以确保结构的平整度和密封性。
（3）严格控制施工质量，采用适当的检测手段，及时发现并消除施工过程中的缺陷和隐患。
3. 防裂缝和防渗漏处理在建筑施工完成后，需要进行以下防裂缝和防渗漏处理：（1）对结构的伸缩缝和变形缝进行密封处理，采用橡胶密封条、整体性橡胶水泥浆或聚硫密封胶等方式，以确保变形缝处的密封性和稳定性。
防渗漏防裂缝专项施工措施
防渗漏防裂缝专项施工措施一、基础处理：1.基础底板采用防水材料覆盖，如聚合物水泥、水泥砂浆等，以防止地下水渗漏；2.对于容易渗漏的地下室和地下车库，应采取防渗漏层，如防水膜、防水涂料等；3.针对地下室及墙体部分，采用防水混凝土浇筑，增加抗渗能力；4.对于地下室的外墙，可以使用外部外装修防渗措施，如外墙保温防水等。
二、墙面处理：1.墙面处理时，应进行细部处理，如墙面边角处应使用密封胶进行封闭，防止水渗入；2.建筑裂缝应及时修补，使用防水材料进行填充；3.对于特殊场合，可以使用防水涂层，提供额外的保护；4.选择适合的装饰材料，如防水砖、防水瓷砖等，以增加防水性能。
三、屋面处理：1.屋面施工时，应使用质量可靠的防水层材料，如砂浆、防水涂料等；2.屋面接缝处应采用专门的防水带进行封闭，以保证接缝处不渗漏；3.对于屋面上的穿透物，如管道、风机等，应使用防水接头进行封闭；4.屋面坡度应合理设计，以减少水的积聚，防止渗漏和腐蚀。
四、地面处理：1.地面施工时，应使用抗渗材料，如复合防水层、沥青防水层等；2.地面接缝处应采用专门的防水带进行封闭，以确保不渗漏；3.地面施工前，应进行充分的地面处理，如填充土壤，并加强基础处理，提高地面的承载能力。
五、其他处理：1.对于地下室和地下车库，应加强对排水系统的设计和施工，以确保正常排水；2.加强对设备和管道的保护，防止漏水和腐蚀；3.定期检查和维护，及时修复裂缝和渗漏现象，防止问题恶化。
综上所述，防渗漏防裂缝专项施工措施是建筑施工中非常重要的一环，可以有效防止水的渗漏和建筑裂缝的出现，保护建筑物结构的完整性和稳定性。
在实施过程中，应根据具体情况采取相应的措施，并加强日常检查和维护，以确保施工质量和使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栗雨香堤二、三期工程防开裂、防渗漏专项方案目录NO TABLE OF CONTENTS ENTRIES FOUND.四、防渗漏防治措施 (14)1、地下室防渗漏 (14)2、厨房、卫生间防渗漏 (18)3、地暖防渗漏 (19)4、外墙防渗漏 (21)5、屋面防渗漏 (23)6、门窗防渗漏 (27)7、管道洞口防渗漏 (29)一、工程概况1、工程性质2、工程概况本工程包括栗雨香堤47区1、2、3、5、6、9、15、16八栋，总建筑面积为93137平方米，其中1、2栋建筑面积28105平方米，32层，建筑高度；3栋建筑面积8836平方米，27层，建筑高度；5栋5628平方米，18层，建筑高度；6栋10565平方米，18，建筑高度；9栋13139平方米，32层建筑高度；15栋773平方米，2层，建筑高度；16栋1538平方米，2层，建筑高度；地下室面积为24554平方米，局部二层，其余部分一层；地下室局部两层，其余部位一层；结构形式为1、2、3、9栋为核心筒结构，5、6栋剪力墙结构，15、16栋为框架结构；基础形式为柱下独立基础和人工挖孔桩基础结合；本工程地下室抗震设防类别为1、2、9栋及其相关范围两跨内为丙类建筑，其钢筋混凝土抗震等级为框架三级，剪力墙三级，其余栋为非抗震设防；主楼1、2、3、9栋为三级抗震框架，其余栋为非抗震设防；地下室防水等级为二级，地下室及以上部分耐火等级为一级。
二、质量管理保证体系成立质量通病防治小组，小组名单如下：组长：吴昊副组长：颜轶峰组员：唐维、吴业奎、李雄辉、任强防治小组的权限、责任、范围：1、防治小组的权限：防治小组发现未按监理方及建设方批准的质量通病防治方案施工的，有责令施工队限期整改的权力；如没有整改或整改不到位，有权进行经济处罚甚至要求返工、整改。
2、防治小组的责任：尽量消除因施工原因造成的质量通病。
3、防治小组的负责范围：本方案中所涉及的属我方承包范围的施工质量通病。
三、防开裂防治措施1、钢筋砼楼板开裂防治钢筋砼工程常见的质量通病有：麻面、蜂窝、露筋、缝隙与夹渣层、楼面裂缝、构件几何尺寸偏差、标高偏差等。
(1)原因分析：a、蜂窝：原因是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，钢筋较密而混凝土坍落度过小或石子过大，柱、墙根部模板有缝隙，以致混凝土中的砂浆从下部涌出而造成。
b、露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板造成露筋，或梁、板底部振捣不实，也可能出现露筋。
c、麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面混凝土易粘附在模板上造成麻面脱皮。
d、缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆等原因，易造成缝隙、夹渣层。
e、现浇楼板面和楼梯踏步上表面平整度偏差太大或踩踏严重，主要原因是混凝土浇筑后，表面不用抹子认真抹平，踩踏严重属浇筑后上人过早。
f、楼板厚度不够或板厚超标:砼浇筑前，对楼板模板顶标高进行复核，做好现浇板板厚的控制标识，浇筑过程中质检员对每块板板顶标高均应认真拉线检查。
（2）防治措施：a、现浇板的混凝土应采用中粗砂。
b、混凝土应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于8%。
c、预拌混凝土的含砂率应控制在40%以内，每立方米粗骨料的用量不少于1000㎏，粉煤灰的掺量不宜大于15%。
d、预拌混凝土进场时按检验批检查入模坍落度，高层住宅不应大于180㎜，其它住宅不应大于150㎜。
e、严格控制现浇板的厚度和现浇板中钢筋保护层的厚度。
阳台、雨篷等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于300㎜的钢筋保护层垫块，再浇注混凝土时保证钢筋不位移。
f、现浇板中的线管必须布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处应采用线盒，线管的直径应小于1/3楼板厚度，沿预埋管线方向应增设φ6@150、宽度不应小于450㎜的钢筋网带。
严禁水管水平埋设在现浇板中。
g、现浇板浇筑时，在混凝土初凝前应进行二次振捣，在混凝土终凝前进行两次压抹。
h、现浇板浇筑后，应在12小时内进行覆盖和浇水养护，养护时间不得小于7天；对掺用缓凝型外加剂的混凝土，不得少于14天。
i、现浇板养护时间，当混凝土强度小于时，不得进行后续施工。
当混凝土强度小于10MPa时，不得在现浇板上吊运、堆放重物。
吊运、堆放重物时应减轻对现浇板冲击影响。
j、现浇板的板底宜采用免粉刷措施。
k、支撑模板的选用必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性，边支撑立杆与墙间距不得大于300㎜，中间不宜大于800㎜。
根据工期要求，配备足够数量的模板，保证按规范要求拆模。
l、施工缝的位置和处理、后浇带的位置和混凝的浇筑应严格按设计要求和施工技术方案执行。
后浇带的混凝土浇筑应在主体结构浇筑60天后进行，浇筑时宜采用微膨胀混凝土。
2、地暖地面开裂(1).水泥混凝土地面裂缝的3个阶段一般情况下,水泥混凝地面在它建造之初就形成微裂缝，在投入使用后，由于荷载作用，微裂缝变成宏观裂缝;宏观裂缝继续发展，最后造成大裂缝及开裂现象。
这个过程大致可以分3个阶段：第1阶段：在浇筑和凝结过程中产生的初期损伤和开裂，形成微裂缝；第2阶段：使用期间荷载造成的损伤加剧和裂缝扩展，形成宏观裂缝：第3阶段是断裂破坏阶段。
（2）、水泥混凝土地面裂缝的几种类型a、沉降裂缝一是混凝土浇筑后，水泥和骨料自然下沉,同时产生泌水，在沉降过程中发生的裂缝；二是混凝土浇筑后，水泥和骨料在下沉阶段，如受到钢筋和其它预埋件的局部阻碍及模板移动，使该处混凝土产生拉应力和剪应力时，该处就会产生沉降裂缝。
裂缝一般在混凝土浇筑后1~3 h发生，属硬化前裂缝。
待沉降终止时迅速进行处理，重新加压抹平，可以使裂缝闭合。
b、温度裂缝混凝土浇筑后，表面没有及时覆盖，在炎热或大风天气表面游离水分蒸发过快，混凝土体积急剧收缩导致开裂。
混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。
防止温度裂缝应合理选择级配，采用水化热较低的水泥，减少水泥用量及用水量，降低混凝土膨胀值。
c、干缩裂缝水泥混凝土浇筑后，在硬化的过程中，由于水泥水化生成物的体积比原来物质的体积小，加上游离水在空气中蒸发及凝胶体失水而紧缩，随着混凝土体积收缩产生拉应力，当拉应力大于当时混凝土的抗拉强度时会产生干缩裂缝。
干缩裂缝多发生在高温炎热季节，混凝土表面水分散失快，体积迅速收缩，而内部温度变化小收缩小，表面收缩变形受到内混凝土的约束也会引起表面裂缝。
d、用户的不合理使用成品混凝土地面交付小业主使用后，用户不合理的使用，混凝土整体结构受到破坏，也是后期产生裂缝的部分原因。
（3）、防治混凝土地面裂缝的措施a、混凝土原材料的控制在实际地面浇筑工程中，控制混凝土塌落度为80—100mm,或增加减水剂，降低泌水率，减少砼坍落度的损失，施工人员要掌握好混凝土初次和二次压实时间。
b、增加钢筋网片混凝土浇筑后,表面没有及时覆盖,在炎热或大风天气,表面游离水分蒸发过快,混凝土体积急剧收缩,导致开裂。
混凝土硬化期间水泥放出大量水化热,内部温度不断上升,在表面引起拉应力。
增加钢筋网片可以有效的预防拉应力的产生及混凝土产生的膨胀力。
c、施工中严把每道工序质量关地面压光完工后24小时，地面洒水养护保持湿润，养护时间不少于7天，抗压强度达到一定值才能上人行走，抗压强度达到设计要求后，方可正常使用。
3、墙体抹灰后开裂1）、墙体与门窗框交界处抹灰层空鼓、裂缝、脱落现象：工程竣工后，由于门窗扇开启的振动，门窗框墙面出现抹灰层空鼓、裂缝或脱落。
原因分析：a、基层处理不当b、操作不当，细石混凝土预制块位置、方法不当或数量不足c、砂浆品种选择不当预防措施：a、细石混凝土预制块数量及位置应当在门窗口上下300mm放置一块，中间木砖间距不大于700mm，固定门窗口的钉子长度不得小于100mm。
b、抹灰前用手湿润墙面时，门窗口两侧的小面墙润湿程度应与大面墙相同。
c、门窗框塞缝应作为一道工序由专人负责。
木门窗框与墙体之间的缝隙应用水泥砂浆全部塞实并养护，待达到一定强度后再进行抹灰。
d、门窗口两侧及大面墙必须抹出不小于50mm宽，高度不小于2m的水泥砂浆护角。
2）、内墙面抹灰层空鼓、裂缝。
原因分析：a、基层处理不干净或处理不当；墙面浇水不透，抹灰后砂浆中的水分很快被基层（或底灰）吸收，影响粘结力。
b、配制砂浆和原材料质量不好，使用不当。
c、基层偏差较大，一次抹灰过厚，干缩率较大。
d、线盒往往是由电工在墙面抹灰后自己安装，由于没有按抹灰操作规程施工，过一段时间易出现空裂。
e、拌合后的水泥或水泥混合砂浆不及时使用完，停放时间过长，砂浆逐渐失去流动性而凝结。
为了操作方便，重新加水拌合，以达到一定稠度，从而降低了砂浆强度和粘结力，产生空鼓、裂缝。
防治措施：a 抹灰前对凹凸不平的墙面必须剔凿平整，凹陷处用1∶3水泥砂浆找平。
b 基层太光滑则应凿毛或用1：1水泥砂浆加10%107胶先薄薄刷一层。
c 墙面脚手架洞和其它孔洞等抹灰前必须用1：3水泥砂浆浇水堵严抹平。
d基层表面污垢、隔离剂等必须清除干净。
e 砂浆和易性、保水性差时可掺入适量的石灰膏、或加气剂、塑化剂。
f 加气混凝土基层面抹灰的砂浆不宜过高。
g 水泥砂浆、混合砂浆、石灰膏等不能前后覆盖混杂涂抹。
h 基层抹灰前水要湿透，砖基应浇水两遍以上，加气混凝土基层应提前浇水。
i分层抹灰。
j 不同基层材料交接处铺钉钢丝网。
3)、墙裙、踢脚线水泥砂浆空鼓、裂缝。
原因分析：（1）内墙抹灰常用石灰砂浆，做水泥砂浆墙裙时直接做在石灰砂浆底层上。
（2）抹石灰砂浆时抹过了墙面线而没有清除或清除不净。
（3）为了赶工，当天打底，当天抹找平层。
（4）压光面层时间掌握不准。
（5）没有分层。
防治措施：（1）水泥砂浆抹灰各层必须是相同的砂浆或是水泥用量偏大的混合砂浆。
（2）铲除底层石灰砂浆层时，应用钢丝刷边刷边用水冲洗干净。
（3）底层砂浆在终凝前不准抢抹第二层砂浆。
（4）抹面未收水前不准用抹子搓压；砂浆已硬化时不允许再用抹子用力搓抹，而采取再薄薄地抹一层来弥补表面不平或抹平印痕。
（5）分层抹灰。
4）外墙抹灰层空鼓、裂缝甚至脱落，窗台处抹灰出现裂缝原因分析:(1)基层处理不好，表面杂质清扫不干净。
(2)墙面浇水不透影响底层砂浆与基层的粘结。
(3)一次抹灰太厚或各层抹灰间隔太近。
(4)夏季施工砂浆失水过快或抹灰后没有适当浇水养护。
(5)抹灰没有分层。
防治措施：(1)抹灰前，应将基层表面清扫干净，脚手架孔洞填塞堵严，混凝土墙表面突出较大的地方要事先剔平刷净，蜂窝、凹洼、缺棱掉角处，应先刷一道107胶∶水＝1:4的水泥素浆，再用1:3水泥砂浆分层修补;加气混凝土墙面缺棱掉角和板缝处,宜先刷掺水泥重20%的107胶的素水泥浆一道,再用1:1:6混合砂浆修补抹平。
