自动喷水灭火系统的分类与组成
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。
3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。
自动喷水灭火系统(图文并茂)
本章目录
应用范围：适用于环境温度在4°C< t <70 °C之间的场所，适用任何形式的闭式喷头，是目前用途最广泛的喷水灭火系统，但不能用于扑救遇水爆炸、加速燃烧、剧烈化学反应的物品，以及对保护对象造成严重破坏的火灾。
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.1 湿式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充水， 充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响，对环境 温度也无要求，适用于采暖期长而建筑内无采暖的场所。 缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且 要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂，投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
示 意 图
预作用自动喷水灭火系统的工作原理 注：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾 探测报警技术和自动喷水灭火系统结合起来，对保护对象起双 重保护作用。在准工作状态时该系统的系统侧管路内充有空气， 故系统具有干式系统的特点，能满足高温和严寒条件下自动喷 水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火 灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警 信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水， 在闭式喷头尚未打开前，使系统转变为湿式系统。同时水力警 铃报警，压力开关动作，启动声光警告，以显示管网内已充水。 火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。
自动喷水灭火系统-系统的分类与组成
自动喷水灭火系统-系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置情况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
图3-3-1自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2。
图3-3-2湿式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－闭式喷头12－配水支管13－末端试水装置14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。
干式系统的组成如图3-3-3。
图3-3-3干式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－干式报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管12－排气阀13－电动阀14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同地地方，在于系统采用雨淋阀，并配套设置火灾自动报警系统。
自动喷水灭火系统的分类与组成

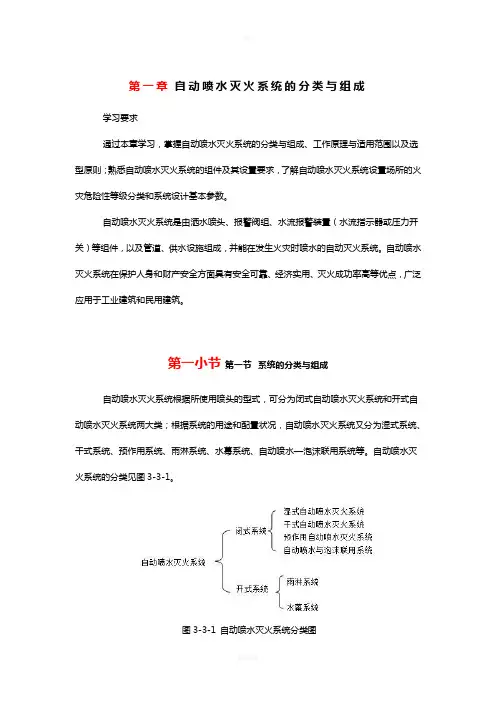

第一章自动喷水灭火系统的分类与组成学习要求通过本章学习，掌握自动喷水灭火系统的分类与组成、工作原理与适用范围以及选型原则；熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。
自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。
第一小节第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
图3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
干式系统的组成如图3-3-3。
三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处在于系统采用雨淋阀，并配套设置火灾自动报警系统。
自动喷水灭火系统

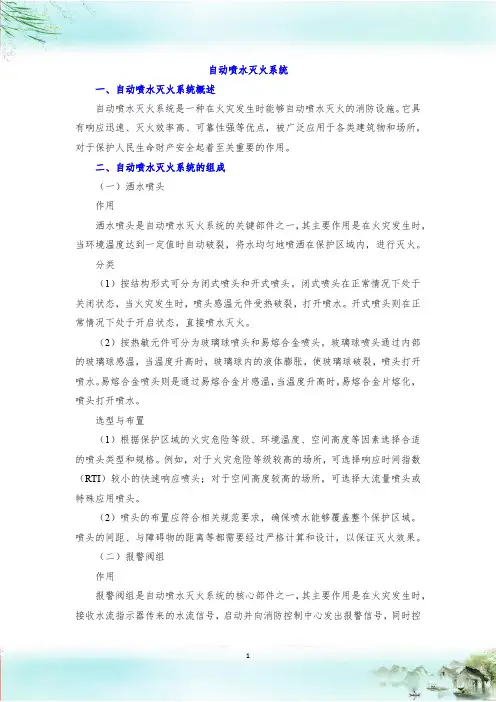

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷水灭火系统
ZSTX15－93℃
表示标准响应、下垂型，公称口径为15mm， 公称动作温度为93℃的喷头。
K-ZSTX15-68℃
表示快速响应、下垂型，公称口径为15mm， 公称动作温度为68℃的洒水喷头。
K-ZSTBX20－79℃
自动喷水灭火系统
授课人 朱老师
自动喷水灭火系统定义:
是由洒水喷头、报警阀组、水流报警装置（水流 指示器、压力开关）等组件，以及管道、供水设施 组成的，能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统是当今世界上公认最为有效的 自救灭火设施，是应用最广泛、用量最大的自动灭 火系统。具有安全可靠、经济实用、灭火成功率高 等优点。 扑灭初期火灾的成功率高达96.2%。
a、快速响应喷头 b、特殊响应喷头 c、标准响应喷头
喷头标志代号
响应代号分类：标准响应：性能代号前无响应代号；
特殊响应：T 快速响应：K
性能代号分类: 普通型喷头: ZSTP 直立型喷头: ZSTZ 下垂型喷头: ZSTX 直立边墙型喷头: ZSTBZ 下垂边墙型喷头: ZSTBX 水平边墙型喷头: ZSTBS
作用步骤: 某个喷头开启喷水或管网发生水量泄漏时 （大于15L/min) ，管道中的水产生流动；引起水流 指示器中桨片随水流而动作；开关触点吸合发出区域 水流电信号，通过报警系统的输入信号模块,经延时 （2-90s内,一般在20-40s)后,送至消防控制室。
压力开关
是一种压力型水流探测开关 安装在延迟器和水力警铃之间 的报警管路上.
自动喷水灭火系统的分类：
闭式系统
1、湿式自动喷水灭火系统 2、干式自动喷水灭火系统 3、预作用自动喷水灭火系统 4、简易自动喷水灭火系统
自动喷水灭火系统-系统的分类与组成
自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。
根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。
一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。
水雾系统可分为高压水雾系统和低压水雾系统两种。
1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。
高压水泵负责提供高压水源，通常使用工业级泵进行供水。
水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。
控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。
2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。
低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。
二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。
干粉系统可分为固定式干粉系统和便携式干粉系统两种。
1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。
干粉罐负责储存干粉剂，通常使用压力容器进行储存。
喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。
控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。
2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。
便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。
三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。
第三章自动喷水灭火系统
第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。
自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。
第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2。
图3-3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。
干式系统的组成如图3-3-3。
图3-3-3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。
