家庭电路改
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
课堂小结
1．家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成，了解各部分的 作用。 2．会正确使用试电笔，能用试电笔辨别火 线和零线。 3．了解三线插头的使用与漏电保护器的作 用。
巩固练习
1.用 试电笔 可判断哪条是火线．使用时，手指按住 笔尾金属体 ， 用笔尖接触 导线 。如果被测导线是火线，则氖管 发光 。 如果被测导线是零线，则氖管 不发光 。
电能表
保险盒 （含保险丝）
开关、插座、 用电器
家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是220V。 组成顺序：进户线→电能表→总开关→保险盒（含保险丝） →开关、插座、 用电器
1．电能表 （1）作用： 测量用电器消耗电能 的多少。 （2）安装： 安装在干路上，在总 开关之前。 （3）读数： 123.4 kw · h (4)允许接的用电器的最 大功率: P=UI=220V×10A=2200W
巩固练习
8.某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯 泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试 电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是 （B） A、这是伪科学的欺骗行为
B、此人也许有不导电的特异功能 C、此人与大地之间一定有良好的绝缘
C、开关依然起作用
D、灯总是亮着
4.关于家庭电路，下列说法中不正确的是（ C ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断 C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
巩固练习
5.李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光， 保险丝和灯泡都完好，分析此故障的发生原因可能是（ D ）
保 险 丝 的 规 格
直径 （毫米） 0.20 0.25 0.28 0.52 0.54
额定电流 （安） 0.75 0.90 1.00 2.00 2.25
熔断电流 （安） 1.5 1.8 2.0 4.0 4.5
直径 （毫米） 0.60 0.98 1.98 2.78 3.14
额定电流 （安） 2.50 5.00 15.00 25.00 30.00
D、他抓那两根电线前，零线已被助手剪短了
• 1.请在如图所示的家庭电路中，以笔画线代替导线，将一个两 孔插座和一个带按钮开关的螺口灯泡接入电路。
• 2.（2012•丹东）图甲是某宾馆床头柜上的开关示意图，图乙 是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和 亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连 接完整，要求符合安全用电原则．
2.家庭经常用的三孔插座和三脚插头，如图所示,下面哪种接法正 确( A ) A.E孔接地，E脚接用电器外壳 B.L孔接地，L脚接用电器外壳 C.N孔接地，N脚接用电器外壳 D.没有规定
巩固练习
3.小强同学在学习安装照明电路时，由于操作不规范，导致开 关中两个接线柱接到了一起，这样产生的后果是（ D） A、灯不能正常发光 B、保险丝迅速熔断
2．总开关
串联在干路中，控制室内全部电路的通与断。
总 开 关
总开关的作用： 接通和切断电源，便于更换电 器或维修设备 总开关的结构： 总开关的安装原则： 电源线连在静触头上，静触 头一定要在上边，切不可倒装。 否则断开的闸刀可能自动落下合 上，造成事故。 保险丝 动触头 静触头
3．保险装置
A、停电了 C、火线与零线相碰了 B、进户的火线断了 D、零线断了
6.请用笔画线表示导线，将图中的电灯，开关和插座（插座准备接大 功率用电器）接入家庭电路中。
巩固练习
7.图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指 示灯在开关断开时不发光，插孔不能提供工作电压；而开关闭合时指示 灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也 能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？ 请在图乙中画出开关，指示灯和插孔的连接方式，并把接线板与电源线 接通。
精品课件！
精品课件！
• 3.(2008年河南)家庭电路中需要安装—个“一开三孔”开关(即一 个开关和一个三孔插座连在一起)，要求插座能单独使用，开 关能控制电灯且符合安全用电原则。从实物正面观察，下图 所电路的主要组成部分
2.了解电能表、总开关、保险装置、插 座、家用电器接地的作用 3.了解火线、零线、试电笔的构造及作用 4.理解保险丝的作用
观
察
家庭装修—布线
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
概 述
零线火线
电能表
总开 关
火线 零线
进户线
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器 之间。
电灯及其开关的接法
控制电灯的开关应与电灯串联。
电灯的开关接在零线 和灯泡之间
电灯的开关接在火线 和灯泡之间
三、三线插头和漏电保护器
1．三线插头
三脚插头
三孔插座
（1）作用：电路中电流过大时，保险丝熔断， 自动切断电路，起到保护作用。 （2） 材料：由电阻率较大、熔点较低的铅锑 合金制成。 （3）选用要求：保险丝的额定电流应等于或略大 于电路中所有用电器正常工作时的总电流。 （4）注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
插入式保险盒
铜丝
1、保险丝的规格用额定电流来表示
火线
220 V 220 V 0V 大地 如何辨别火线和零线？ 用试电笔！
试电笔
零线
二、火线和零线
1．试电笔
（1）作用：辨别火线和零线。 （2）构造： 电阻 弹簧 氖管
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
插座、插头
接地
接用电器 外壳
E
E
N L
N
L
接火线
接用电 部分
三 孔 插 座
两 孔 插 座
接零线
接用 电器
接线方式
插板接法：左零右火
火线 零线
接地
两孔插座
三孔插座
插座与插 头交界处
用 电 器 外 壳 接 地
零线 火线
接地
用 电 器 外 壳 没 有 接 地
零线 火线
接地
2．漏电保护器
数据说明：当露电电流大于30mA时， 保护器会在0.1s内切断电流。
熔断电流 （安） 5.0 10.0 30.0 50.0 60.0
2、保险丝越粗，额定电流和熔断电流就 越大；
3、熔断电流是额定电流的2倍。
3．保险装置
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线

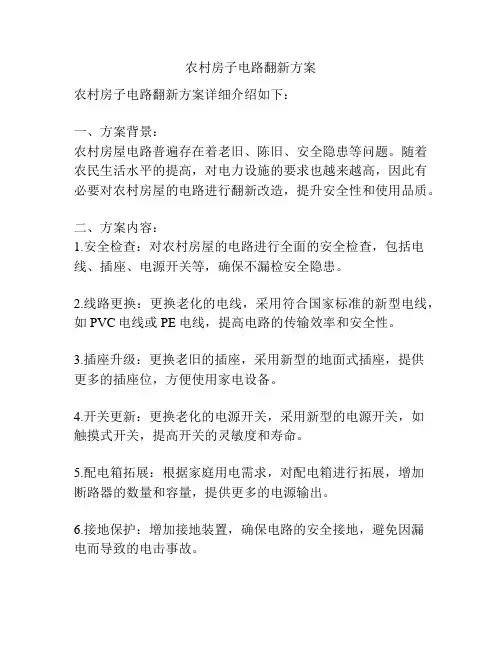

农村房子电路翻新方案
农村房子电路翻新方案农村房子电路翻新方案详细介绍如下：一、方案背景：农村房屋电路普遍存在着老旧、陈旧、安全隐患等问题。
随着农民生活水平的提高，对电力设施的要求也越来越高，因此有必要对农村房屋的电路进行翻新改造，提升安全性和使用品质。
二、方案内容：1.安全检查：对农村房屋的电路进行全面的安全检查，包括电线、插座、电源开关等，确保不漏检安全隐患。
2.线路更换：更换老化的电线，采用符合国家标准的新型电线，如PVC电线或PE电线，提高电路的传输效率和安全性。
3.插座升级：更换老旧的插座，采用新型的地面式插座，提供更多的插座位，方便使用家电设备。
4.开关更新：更换老化的电源开关，采用新型的电源开关，如触摸式开关，提高开关的灵敏度和寿命。
5.配电箱拓展：根据家庭用电需求，对配电箱进行拓展，增加断路器的数量和容量，提供更多的电源输出。
6.接地保护：增加接地装置，确保电路的安全接地，避免因漏电而导致的电击事故。
7.灯具优化：对农村房屋的灯具进行优化，采用LED灯具替换传统的白炽灯，提高照明效果，降低能耗。
8.防雷措施：增加防雷装置，确保电路在雷电天气下的安全运行。
9.智能化改造：根据家庭的需求，可以考虑引入智能化设备，如智能开关、智能插座，提升家庭的智能化水平。
三、方案优势：1.提升安全性：通过对电路的全面检查和更换，消除安全隐患，确保家庭用电安全。
2.提高使用品质：通过更换线路、插座和开关等设备，提高电路的性能和功能，提升使用品质。
3.节能减排：采用LED灯具替换传统的白炽灯，降低能耗，减少对环境的污染。
4.智能化管理：引入智能化设备，提高电路的智能化水平，便于家庭用电管理。
四、方案预算：根据农村房屋的实际情况和需求，对电路翻新的预算为XXXX元（具体金额视实际情况而定）。
五、方案实施：1.招标选取优质的电工公司进行施工，并签署合同确保施工质量。
2.施工过程中，监督施工人员的操作，确保施工质量符合标准要求。
3.施工结束后，进行验收，对电路进行测试和检查，确保安全性和功能正常运行。
水电改造的15个方法
水电改造的15个方法
水电改造是指对家庭水电设施进行升级改造，以提高家庭用电的安全性和便利性。
下面介绍15个水电改造的方法。
1. 更换老旧电线：老旧电线容易老化，存在安全隐患，应及时更换。
2. 安装漏电保护器：漏电保护器可以及时切断电路，避免漏电引起的安全事故。
3. 安装接地线：接地线可以将电器漏电的电流引入地下，保障人身安全。
4. 更换老旧插座：老旧插座容易松动，存在触电风险，应及时更换。
5. 安装多功能插座：多功能插座可以同时供电多个电器，方便实用。
6. 安装智能开关：智能开关可以通过手机APP远程控制电器开关，提高便利性。
7. 安装智能插座：智能插座可以通过手机APP远程控制电器开关，提高便利性。
8. 更换老旧灯具：老旧灯具容易短路，存在火灾隐患，应及时更换。
9. 安装LED灯具：LED灯具节能环保，寿命长，使用寿命可达10年以上。
10. 安装智能照明系统：智能照明系统可以通过手机APP远程控制灯光亮度和颜色，提高便利性。
11. 安装智能窗帘：智能窗帘可以通过手机APP远程控制窗帘开合，提高便利性。
12. 安装智能门锁：智能门锁可以通过手机APP远程控制门锁开关，提高便利性和安全性。
13. 安装智能监控系统：智能监控系统可以通过手机APP远程监控家庭安全，提高安全性。
14. 安装智能家居控制中心：智能家居控制中心可以集成家庭各种智能设备，提高便利性。
15. 安装太阳能热水器：太阳能热水器可以利用太阳能热水，节能环保，降低家庭用电成本。
以上是15个水电改造的方法，家庭可以根据自身需求进行选择和改造，提高家庭用电的安全性和便利性。

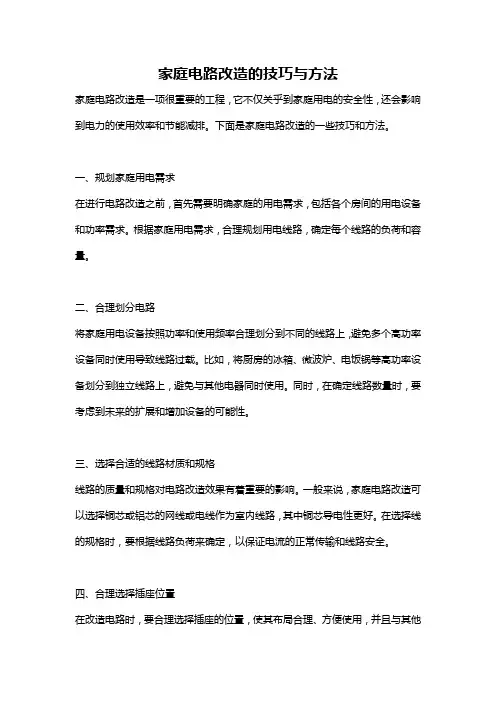

家庭电路改造的技巧与方法
家庭电路改造的技巧与方法家庭电路改造是一项很重要的工程，它不仅关乎到家庭用电的安全性，还会影响到电力的使用效率和节能减排。
下面是家庭电路改造的一些技巧和方法。
一、规划家庭用电需求在进行电路改造之前，首先需要明确家庭的用电需求，包括各个房间的用电设备和功率需求。
根据家庭用电需求，合理规划用电线路，确定每个线路的负荷和容量。
二、合理划分电路将家庭用电设备按照功率和使用频率合理划分到不同的线路上，避免多个高功率设备同时使用导致线路过载。
比如，将厨房的冰箱、微波炉、电饭锅等高功率设备划分到独立线路上，避免与其他电器同时使用。
同时，在确定线路数量时，要考虑到未来的扩展和增加设备的可能性。
三、选择合适的线路材质和规格线路的质量和规格对电路改造效果有着重要的影响。
一般来说，家庭电路改造可以选择铜芯或铝芯的网线或电线作为室内线路，其中铜芯导电性更好。
在选择线的规格时，要根据线路负荷来确定，以保证电流的正常传输和线路安全。
四、合理选择插座位置在改造电路时，要合理选择插座的位置，使其布局合理、方便使用，并且与其他家具、装修材料有良好的匹配。
比如，厨房和浴室等湿区需要选择防水插座，客厅和卧室等干区可以选择普通的插座。
此外，在选择插座时，要考虑使用设备的功率和插座的承载能力，避免过载使用导致安全隐患。
五、安装漏电保护器和过载保护器在进行家庭电路改造时，安装漏电保护器和过载保护器是必不可少的。
漏电保护器可以在使用设备出现漏电时及时切断电源，避免电击事故的发生；过载保护器可以在电路负荷过大时及时切断电源，保护线路和电器设备的安全。
六、合理布线和隐藏线缆在电路改造中，合理布线和隐藏线缆是提高家居美观度的重要环节。
可以选择将线路沿墙踢脚线或顶棚线进行隐藏，避免线缆暴露在室内，影响装修效果。
同时，布线时要注意保持线间距、线与线之间的交叉和固定，确保线路安全可靠。
七、注意接地保护接地保护是家庭电路改造中的重要环节，它可以确保设备和线路的安全使用。

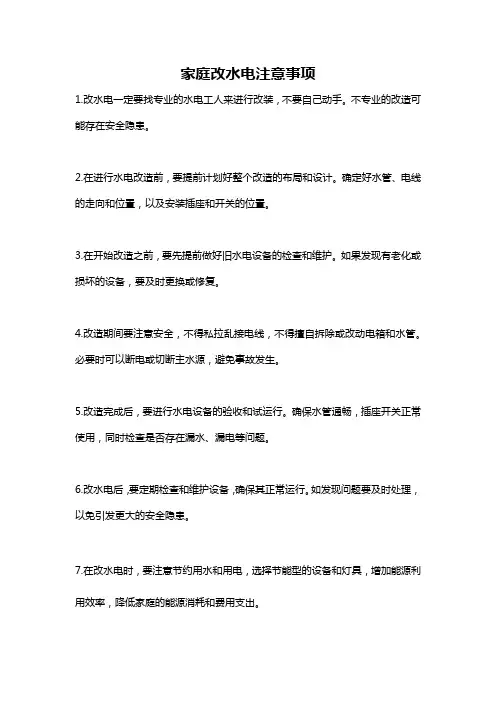

家庭改水电注意事项
家庭改水电注意事项
1.改水电一定要找专业的水电工人来进行改装，不要自己动手。
不专业的改造可能存在安全隐患。
2.在进行水电改造前，要提前计划好整个改造的布局和设计。
确定好水管、电线的走向和位置，以及安装插座和开关的位置。
3.在开始改造之前，要先提前做好旧水电设备的检查和维护。
如果发现有老化或损坏的设备，要及时更换或修复。
4.改造期间要注意安全，不得私拉乱接电线，不得擅自拆除或改动电箱和水管。
必要时可以断电或切断主水源，避免事故发生。
5.改造完成后，要进行水电设备的验收和试运行。
确保水管通畅，插座开关正常使用，同时检查是否存在漏水、漏电等问题。
6.改水电后，要定期检查和维护设备，确保其正常运行。
如发现问题要及时处理，以免引发更大的安全隐患。
7.在改水电时，要注意节约用水和用电，选择节能型的设备和灯具，增加能源利用效率，降低家庭的能源消耗和费用支出。
电路改造范本
电路改造范本电路改造范本近年来，电路改造越来越受到人们的关注和重视。
随着科技的发展和生活品质的提高，人们对电路的要求也越来越高。
本文将以家庭电路改造为例，介绍电路改造的步骤和注意事项。
首先，进行电路改造前，应对家庭电路进行全面检查。
包括检查电线的老化情况、插座的负载能力、开关的使用寿命等等。
只有对现有电路的问题有一个清晰的认识，才能有效地进行电路的改造。
在检查过程中，如果发现有电线老化、插座或开关不正常等情况，应及时更换。
其次，进行电路改造前，要制定改造计划。
根据家庭用电的实际情况，确定改造的方向和目标。
可以考虑在使用频率较高的地方增设插座，对负载较大的电器增加独立电路等。
同时，还需要考虑未来的扩展需求，预留一定的电路空间，以便于后期的改造和升级。
然后，进行电路改造时，要注意安全问题。
一方面，改造工程必须由专业的电工进行。
电工应具备相关的证书和经验，熟悉电路改造的操作规程，确保施工质量和安全。
另一方面，改造过程中要进行电路的隔离，避免电流过大造成危险。
在改造过程中，应切断相关电源，并使用安全工具进行操作。
最后，进行电路改造后，需进行验收和测试。
验收过程中，要仔细检查插座和开关的使用是否正常，电线接头是否牢固，接地是否良好等。
对于独立电路的改造，应进行电路的负载测试，确保能够满足使用需求。
如果发现问题，应及时进行修复和调整。
综上所述，电路改造是一项复杂的工程，需要专业的技术和仔细的操作。
进行电路改造时，应先进行全面检查，再制定改造计划，并注意施工的安全问题。
改造后，还需进行验收和测试，确保改造的质量和安全。
只有在这些步骤都完成的前提下，才能顺利地进行电路改造，提高电路的安全性和可靠性，满足人们日益增长的用电需求。
室内电路改造施工方案
室内电路改造施工方案1. 背景介绍现代家庭对室内电路的需求越来越高，而老旧的电路系统往往无法满足现代科技的应用。
为了提升家庭的用电安全性和便利性，需要对室内电路进行改造。
本文档将提供一份详细的室内电路改造施工方案，帮助业主和电工了解如何进行室内电路的改造工程。
2. 改造目标本次室内电路改造的主要目标如下：•提升用电安全性：更换老旧和损坏的电线和插座，确保用电安全。
•增加用电便利性：增设更多的电源插座，并按需安装USB插座，方便现代电子设备的充电。
•优化布线方案：重新规划电路布线，减少线路过长和过载的问题，提高电路的可靠性和稳定性。
3. 改造步骤3.1 安全检查在进行任何改造工程之前，需要先对现有的室内电路进行全面的安全检查。
通过仪器检测电线的绝缘状况，查找潜在的漏电和短路风险。
如果发现有问题的电线和插座，需要立即更换或修理。
3.2 规划电源插座布局根据家庭成员的用电需求和室内布置，制定电源插座布局方案。
主要考虑以下因素：•用电设备的类型和数量：例如，厨房需要安装烤箱、微波炉等大功率电器的插座，卧室和客厅需要更多的普通插座。
•插座的高度和位置：根据实际使用习惯，合理选择插座的高度和位置，方便接入电源线。
•USB插座：考虑到现代电子设备的普遍使用，可根据需求安装带USB接口的插座，方便充电。
3.3 电线更换和重新布线根据电源插座布局方案，进行电线更换和重新布线工作。
具体步骤包括：•确定主线：从电源线路处起，确定主线的走向和数量，确保电路的供电稳定。
•分支线和中间接线：根据电源插座布局方案，进行分支线和中间接线的布置。
合理安排线路的长度，减少线路过长和过载的问题。
•选择合适的电线规格：根据用电设备的功率需求，选择合适的电线规格，确保电线承载能力和安全性。
•敷设电线：根据实际情况敷设电线，注意通风、走线平整、接线牢固等。
3.4 安装新的插座和开关在电线更换和重新布线完成后，安装新的插座和开关。
注意以下几点：•选择质量优良的插座和开关：确保插座和开关的触电保护和耐用性。
家中电路改造需要注意哪些事项
家中电路改造需要注意哪些事项在家庭装修中，电路改造是一个至关重要的环节。
它不仅关系到日常用电的安全与便利，还直接影响着家居生活的质量。
如果电路改造不当，可能会带来诸多麻烦，甚至存在安全隐患。
下面就来详细说一说家中电路改造需要注意的事项。
首先，规划与设计是电路改造的基础。
在动手改造之前，要根据家庭的实际用电需求和未来可能的发展，制定一个合理的电路布局方案。
比如，要考虑各个房间的电器数量和功率，确定插座、开关的位置和数量。
厨房因为电器较多，像微波炉、烤箱、洗碗机等，需要多设置一些插座，而且最好是带开关的，避免频繁插拔插头。
客厅的电视、音响等设备也需要预留足够的插座。
卧室则要考虑床头两边的插座，方便给手机、台灯等充电。
同时，还要为空调、电热水器等大功率电器单独设置专用线路，以保证用电安全。
其次，选择合适的电线和管材也非常重要。
电线的质量直接关系到电路的安全和使用寿命。
一般来说，家庭电路常用的电线规格有 15 平方毫米、25 平方毫米和 4 平方毫米等。
照明线路可以使用 15 平方毫米的电线，普通插座使用 25 平方毫米的电线，而空调、电热水器等大功率电器则应使用 4 平方毫米的电线。
在选择电线时，要注意查看电线的绝缘层是否完好，有无破损、老化等现象。
另外，管材的选择也不能马虎。
现在常用的管材有 PVC 管和镀锌管，PVC 管具有耐腐蚀、绝缘性好等优点，是比较常用的选择。
管材的管径要根据电线的数量和粗细来选择，要保证电线能够轻松穿过，并且留有一定的余量。
然后是施工环节。
施工人员必须具备专业的电工知识和技能，并且要严格按照相关的施工规范进行操作。
在开槽时，要注意不要破坏墙体的结构，尤其是承重墙。
线槽的深度和宽度要适中，能够容纳下管材和电线即可。
铺设电线时，要注意电线不能有接头，如果必须有接头，要做好绝缘处理。
电线要整齐地排列在管材内，不能出现交叉、缠绕等情况。
管材之间的连接要牢固，要用专用的管件和胶水进行连接，确保密封良好，防止电线受潮。
居家电路改造设计电路改造注意事项
居家电路改造设计电路改造注意事项电路改造次序1、开槽：事先规划好电路的走向，和水路一样遵从横平竖直的原则，并将开关插座的底盒预埋在相应的位置处。
除去一些特别的开关、插座的位置，一般插座离地30厘米左右，开关离地120厘米到150厘米左右，同一空间的开关或是插座，要保持在同一水平线上。
2、埋管线：埋管时，要注意电线管道与水管、燃气管道之间至少保持30厘米以上的距离，为防止信号干扰，强、弱电管的距离最低保持在50厘米以上；3、封槽：电路改造封槽一般采纳水泥封槽，为了保持水泥封槽的强度，所以用于封堵线槽的水泥必需和原有结构的水泥比例保持一致。
但需要注意的是，水泥特有的物理属性，它的收缩性比较大，很简单显现裂缝等问题，所以利用水泥封槽，封槽口最好做两次以上。
电路改造设计方案1、电线标准的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4.0平方的电线，热水器要用6.0平方的电线。
空调，浴霸，电热水器，冰箱的线路有必要从开关箱开端。
2、三线制装置有必要用三种不一样色标。
原则上，赤色、黄色、蓝色、为火线色标。
蓝色、绿色、白色为零线色标，黑色，黄绿彩线为接地色标。
3、一切导线装置时，有必要用相应的PVC管子穿起来，埋在事前凿出的深宽为4*3cm的槽子里，如遇并排线路需要把槽子凿宽时，不能影响别的工种施工，必要时可和木瓦工协商解决施工中的难题，不得有只顾自个，而不顾大局的施工作风。
4、一切预埋导线留在接线盒处的长度为20cm，接线盒有必要用水泥砂浆封装坚固，并使其坚持规定，不得倾斜，其合口要略低于墙面0.5cm。
总开关箱的巨细可视客户用电线多少来断定。
5、一切导线散布到位承认无误后，可通电试验，方法为将一切用电接头接上灯头套上15w灯泡，接通电源如全亮阐明该户电路装置基本合格，这时可填写工程交接单。
请其它工种负责人签字检验，电气荫蔽工程开始完毕。
6、装置各种灯具和开关面板，需在油漆快要撤场前三天或油漆终一遍时出场，大型吊灯顶部有必要事前用胀大螺丝固定4*3cm木方，然后将吊灯固定螺丝切在木方上。
家庭线路改造申请报告
尊敬的社区物业管理处：您好！我代表我家户主，特向贵处提交家庭线路改造申请报告。
近年来，随着我国经济的快速发展和人民生活水平的不断提高，家庭用电设备日益增多，原有的家庭电路已无法满足现代家庭用电需求，存在安全隐患。
为确保我家庭成员的生命财产安全，特申请对家庭线路进行改造。
现将有关情况报告如下：一、改造原因1. 原有电路老化严重。
我家住宅于上世纪九十年代建成，当时安装的电路已使用近三十年，电线、插座、开关等设备均已老化，绝缘性能下降，存在火灾隐患。
2. 用电负荷过大。
随着家用电器的普及，我家现有电路负荷已接近极限，尤其在高峰时段，如空调、热水器、微波炉等电器同时使用时，电路负荷过重，导致电线发热，存在安全隐患。
3. 线路布局不合理。
原有电路布局较为混乱，部分线路裸露在外，存在触电风险。
此外，部分线路设计不合理，如暗埋线路无保护措施，易受潮、腐蚀，影响电路安全。
二、改造内容1. 更换电线。
将原有电线更换为符合国家标准、绝缘性能良好的电线，提高电路安全性。
2. 更换插座、开关。
将原有插座、开关更换为合格产品，确保触电风险降低。
3. 重新布局线路。
对原有线路进行重新布局，确保线路安全、美观。
对暗埋线路进行保护，防止受潮、腐蚀。
4. 增加漏电保护器。
在电路中增加漏电保护器，及时发现漏电故障，防止触电事故发生。
5. 更新配电箱。
将原有配电箱更换为符合国家标准、容量充足的配电箱，满足家庭用电需求。
三、改造费用根据改造内容，预计改造费用如下：1. 电线费用：500米，每米10元，共计5000元。
2. 插座、开关费用：20个，每个20元，共计400元。
3. 漏电保护器费用：2个，每个50元，共计100元。
4. 配电箱费用：1个，800元。
5. 工程费用：1000元。
总计：7000元。
四、申请事项1. 请贵处审批我家的家庭线路改造申请，并给予指导和监督。
2. 请贵处协助我联系专业电工进行改造施工。
3. 请贵处对改造后的电路进行验收，确保改造质量。
家庭电路改造施工方案
家庭电路改造施工方案1. 引言家庭电路改造是为了提高家庭电气设备使用的安全性和效率。
本文将介绍一套家庭电路改造的施工方案，包括施工前的准备工作、改造方案的设计和实施步骤。
2. 施工前准备工作在进行家庭电路改造之前，有必要进行一些准备工作以确保整个改造过程的顺利进行。
2.1. 安全评估在改造家庭电路之前，必须进行一个安全评估。
这包括检查现有电气设备的安全性能，确定是否需要更换老旧或故障的电气设备，以及评估电路负载情况以确定是否需要增加电路容量。
这一步骤非常重要，因为它将帮助我们确定是否需要进行更多的电路改造工作以确保安全性。
2.2. 材料和工具准备在开始施工之前，需要准备所需的材料和工具。
材料可能包括电线、插座、开关、配电盒等。
工具可能包括电钻、电线切割工具、螺丝刀等。
确保材料和工具的购买数量足够，并且它们的质量可靠。
2.3. 安全措施电气工程施工是一个潜在的危险的工作，因此在施工过程中必须采取适当的安全措施。
这包括佩戴防护眼镜、手套和工作服，确保施工现场干燥和整洁，远离火源等。
2.4. 法律法规在进行家庭电路改造之前，必须了解并遵守相关的法律法规。
这可能包括建筑规范、电气工程法规等。
确保改造过程符合法律法规，以避免可能的法律责任。
3. 改造方案设计改造家庭电路的方案设计是整个改造过程的核心。
在进行设计之前，需要了解家庭的电气设备需求，包括家庭电器的类型、数量和功率要求等。
3.1. 设备选择在进行家庭电路改造时，应选择符合安全标准的电气设备。
这包括选择具有过载保护功能的配电盒，使用防水插座和开关，选择电线和电缆等。
3.2. 电路规划根据家庭的电气设备需求，进行电路规划是非常重要的。
根据不同的需求，可以划分出照明电路、插座电路、特殊用途电路等。
确保每个电路的负载能够均衡分布，以避免过载。
3.3. 安全保护措施在改造家庭电路的过程中，必须加强安全保护措施。
这可能包括安装漏电保护器、过载保护器、过电流保护器等。
