塔吊吊装及群塔作业施工方案

塔吊吊装及群塔作业施工方案

为了更加科学合理的利用塔吊,保证塔吊安全可靠、满足工程施工的正常运转和顺利进行,特编制此塔吊吊装及群塔施工方案。

一、编制依据1.工程图纸。

2、施工组织设计.3、《建筑机械使用安全技术规程》JGJ33-2012。

4《建筑施工安全检查标准》 JGJ59—2011.5《塔式起重机安全规程》 GB5144-20066、《塔机使用说明书》二、工程概况1、工程简介山西省永济市舜都文化中心建设工程,位于永济市舜都大道南36号.该工程由陕西省建筑设计研究院设计,总建筑面积36319。

45m2,其中地上21499。

42m2,地下14820.03m2。

此项目由1337座的会议厅兼作剧场及放映与博物馆、展览馆及地下商场、车库和设备用房所组成的文化综合体。

本建筑物观众厅高度为21.6m,舞台高度为22。

6m,观众前厅高度为19.05m,后台用房高度为22。

15 m,博物馆高度为19。

05m,展览馆高度为21.5m.2、现场条件及周边环境本工程为拆旧建筑后原地新建工程,南侧为实验小学,北侧为政府办公楼和某单位住宅楼,西侧为政府接待中心,东侧为舜都大道。

场地较平坦,地下水位—8M较高;四周临边建筑施工场地狭小。

三、塔吊选型及平面布置1、塔吊位置布置及选型依据(1)、建筑物的平面位置、平面尺寸、建筑物高度及周边环境;(2)、施工工艺施工进度要求;(3)、现场材料水平、垂直运输的需求;(4)、塔吊安装、附着设置、维修、拆除要求.2、塔吊选型本工程采用1台QTZ40(4808)型自升式塔式起重机,独立高度30m,臂长为48m;3台QTZ63(5010)型自升式塔式起重机,独立高度29.5m,臂长为50m.2。

1、位置设计根据本工程的具体情况(工程量、楼体的长和宽)施工期间基座位置分别设置如下:1、塔基中心位于18-20轴以北4.5m(1号塔)。

2、塔基中心位于2-3轴以北4.5m(2号塔)。

3、塔基中心位于30—33轴以南4.5m(3号塔)。

塔吊吊装及群塔作业施工方案

塔吊吊装及群塔作业施工方案

塔吊吊装及群塔作业施工方案
一、前言
塔吊作为建筑工地上常见的重要起重设备,其吊装作业的安全和效率直接关系
到工程进度和质量。

本文将探讨塔吊吊装及群塔作业的施工方案,以确保施工过程的顺利进行。

二、塔吊吊装施工方案
1. 场地准备
在进行塔吊吊装作业前,首先要对作业场地进行清理和整理,确保场地平整、
无障碍物。

2. 塔吊安装
根据设计要求和吊装物体的重量选择适当型号的塔吊,并合理布置塔基。

在安
装过程中,严格按照制造商提供的安装说明书进行,确保安装牢固可靠。

3. 吊装作业操作
在进行吊装作业前,必须进行周密的计划和预演。

操作人员需持证上岗,严格
按照吊装作业指导书进行操作,并确保吊装物体牢固绑扎,防止倾覆或脱落。

三、群塔作业施工方案
1. 群塔选址
在进行群塔作业前,需要根据工程需求和吊装物体的特点选择合适的吊装位置,确保每个塔吊的作业区域不会相互干扰。

2. 群塔布局
合理布局塔吊的位置,避免相互碰撞和干扰。

根据工程进度和吊装物体的重量,合理安排各个塔吊的作业顺序和时间。

3. 作业协调
在群塔作业中,需要各个塔吊操作人员进行密切协作,保持通讯畅通,随时调
整各个塔吊的作业状态,确保整个施工过程的安全和顺利进行。

四、总结
塔吊吊装及群塔作业是建筑工程中常见的施工方式,通过合理的施工方案和严格的执行,可以保证施工过程的安全和有效进行。

施工单位和相关人员要严格遵守各项规定和操作流程,确保施工过程的顺利完成。

以上就是塔吊吊装及群塔作业施工方案的相关内容,希望对您有所帮助。

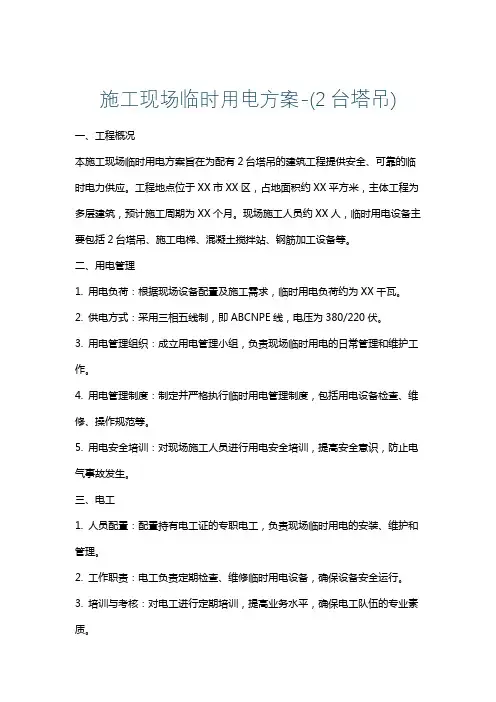

施工现场临时用电方案-(2台塔吊)

施工现场临时用电方案-(2台塔吊)

施工现场临时用电方案-(2台塔吊)一、工程概况本施工现场临时用电方案旨在为配有2台塔吊的建筑工程提供安全、可靠的临时电力供应。

工程地点位于XX市XX区,占地面积约XX平方米,主体工程为多层建筑,预计施工周期为XX个月。

现场施工人员约XX人,临时用电设备主要包括2台塔吊、施工电梯、混凝土搅拌站、钢筋加工设备等。

二、用电管理1. 用电负荷:根据现场设备配置及施工需求,临时用电负荷约为XX千瓦。

2. 供电方式:采用三相五线制,即ABCNPE线,电压为380/220伏。

3. 用电管理组织:成立用电管理小组,负责现场临时用电的日常管理和维护工作。

4. 用电管理制度:制定并严格执行临时用电管理制度,包括用电设备检查、维修、操作规范等。

5. 用电安全培训:对现场施工人员进行用电安全培训,提高安全意识,防止电气事故发生。

三、电工1. 人员配置:配置持有电工证的专职电工,负责现场临时用电的安装、维护和管理。

2. 工作职责:电工负责定期检查、维修临时用电设备,确保设备安全运行。

3. 培训与考核:对电工进行定期培训,提高业务水平,确保电工队伍的专业素质。

四、安全距离与外电防护1. 安全距离:根据国家相关规定,设置安全距离,确保临时用电设备与建筑物、构筑物、人员等保持安全距离。

2. 外电防护:对于临近的外电线路,采取以下措施进行防护:a. 设置警示标志,提醒施工人员注意安全。

b. 在外电线路附近施工时,采用绝缘材料进行防护。

c. 定期检查外电线路,发现问题及时处理。

d. 遇有恶劣天气,加强外电线路的巡查,防止意外事故发生。

五、电缆线路1. 电缆选择:根据现场用电负荷及敷设环境,选择符合GB/T 12706标准的交联聚乙烯绝缘电力电缆。

电缆类型为YJV22,电压等级为0.6/1KV,以确保电缆的安全可靠。

2. 电缆敷设:电缆敷设采用地下直埋、架空敷设和沿墙敷设等方式,确保电缆线路安全、整齐。

a. 地下直埋敷设时,电缆埋深不小于0.7米,并在埋设处设置明显的警示标志。

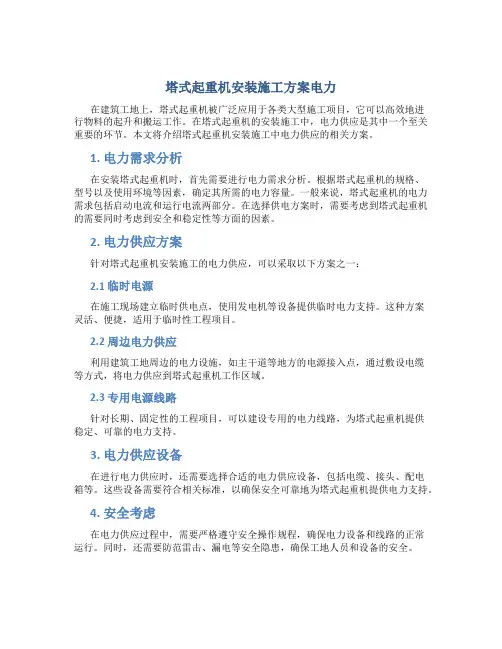

塔式起重机安装施工方案电力

塔式起重机安装施工方案电力

塔式起重机安装施工方案电力在建筑工地上,塔式起重机被广泛应用于各类大型施工项目,它可以高效地进行物料的起升和搬运工作。

在塔式起重机的安装施工中,电力供应是其中一个至关重要的环节。

本文将介绍塔式起重机安装施工中电力供应的相关方案。

1. 电力需求分析在安装塔式起重机时,首先需要进行电力需求分析。

根据塔式起重机的规格、型号以及使用环境等因素,确定其所需的电力容量。

一般来说,塔式起重机的电力需求包括启动电流和运行电流两部分。

在选择供电方案时,需要考虑到塔式起重机的需要同时考虑到安全和稳定性等方面的因素。

2. 电力供应方案针对塔式起重机安装施工的电力供应,可以采取以下方案之一:2.1 临时电源在施工现场建立临时供电点,使用发电机等设备提供临时电力支持。

这种方案灵活、便捷,适用于临时性工程项目。

2.2 周边电力供应利用建筑工地周边的电力设施,如主干道等地方的电源接入点,通过敷设电缆等方式,将电力供应到塔式起重机工作区域。

2.3 专用电源线路针对长期、固定性的工程项目,可以建设专用的电力线路,为塔式起重机提供稳定、可靠的电力支持。

3. 电力供应设备在进行电力供应时,还需要选择合适的电力供应设备,包括电缆、接头、配电箱等。

这些设备需要符合相关标准,以确保安全可靠地为塔式起重机提供电力支持。

4. 安全考虑在电力供应过程中,需要严格遵守安全操作规程,确保电力设备和线路的正常运行。

同时,还需要防范雷击、漏电等安全隐患,确保工地人员和设备的安全。

5. 结语电力供应是塔式起重机安装施工过程中的重要环节,合理的电力供应方案和设备选择能够提高工作效率,保障工程施工的顺利进行。

通过本文的介绍,希望能够为相关从业人员提供一些参考和帮助。

群塔作业施工方案群塔作业方案

群塔作业施工方案群塔作业方案

1、编制依据2、工程概况空军工程大学信息与导航学院经济适用房项目1#、2#、3#、4#、5#、6#楼及地下车库项目,项目位于西安市丰庆路西段,总建筑面积为119634.98㎡,1#楼-2/17层,建筑面积11957.4 m2;2#楼-2/8层,建筑面积6881.08m2;3#楼-2/17层,建筑面积11264m2;4#楼-2/25层,建筑面积23665.07m2;5#楼-2/15层,建筑面积11637.6m2;6#楼-2/25层,建筑面积21950.03m2;地下车库建筑面积32279.8m2。

标准层层高均为3米,建筑物最大高度为79.95米。

1#、2#、3#、4#、5#、6#楼±0.000相当于绝对高程(黄海系)分别为:404.55 m、404.10 m、404.05 m、403.90 m、403.60 m、403.70 m,本工程设计使用功能为住宅。

3、塔吊选型及安装3.1 塔吊选型根据本工程特点,为保证现场全覆盖及车库吊装要求,1#、2#、3#、4#、5#、6#楼各设一台QTZ80塔吊。

(后附塔吊平面布置图)3.2 塔吊臂长及立塔高度见表3.2-1所示。

表3.2-1 1#、2#、3#、4#、5#、6#塔吊臂长及立塔高度4、群塔作业管理4.1 群塔作业管理组织机构1#、2#、3#、4#、5#、6#楼为同时作业,为确保塔吊在施工过程、顶升过程及拆除过程中不发生互相碰撞,确保施工安全,两家总包单位成立群塔作业安全领导小组,小组成员由项目经理、生产、材料设备及安全负责人及相关人员组成。

该小组直接协调一切与塔吊作业相关的事情。

1)群塔作业安全领导小组组长:孟宪宝副组长:王俊虎、刘俊峰组员:刘刚、马新涛、赵阿龙、康旺盛、黄帮运、李运华2)群塔作业安全领导小组职责负责塔吊设备进场、安装及验收工作的监督并建立塔吊设备档案。

负责监督塔吊安全技术措施和安全技术交底的贯彻、落实。

负责协调塔吊吊装区域的划分,尽量让多台塔吊不在同一个区域内施工。

塔吊吊装及群塔作业施工方案

塔吊吊装及群塔作业施工方案

塔吊吊装及群塔作业施工方案塔吊吊装是指通过塔式起重机(简称塔吊)进行吊装作业的一种方法。

塔吊吊装广泛应用于建筑、桥梁、船舶、机械设备等工程领域,是大型物体吊装的首选。

群塔作业是指在同一工程现场同时或连续使用多台塔吊进行吊装作业的一种方法。

本文将介绍塔吊吊装及群塔作业的施工方案。

一、塔吊吊装方案1.资料准备:在吊装前,首先需要准备好各种相关资料,如图纸、设计文件、吊装计划等。

同时,要对吊装现场的情况进行全面了解,包括地形、空间状况、周围环境等。

2.塔吊选型:根据吊装物体的重量、高度、跨度以及工地条件等因素,选择合适的塔吊类型、型号和工作参数。

3.基础施工:塔吊需要安装在特制的基础上,所以在吊装之前需要进行塔吊基础的施工,确保塔吊的安全稳定。

4.塔身安装:先安装塔身的下部,然后根据需要逐层安装上部,直到完整安装塔身。

5.配重安装:根据塔吊的工作状态和要求,进行配重的安装,以保证塔吊的平衡。

6.卸重臂安装:根据塔吊的工作范围和物体吊装的需要,安装卸重臂和斗轮。

7.吊装物体:根据吊装计划和操作要求,使用塔吊进行物体的吊装。

8.吊装完成:吊装完成后,对塔吊进行检查和维护,确保塔吊的安全运行状态。

1.场地准备:群塔作业需要充分考虑各个塔吊的摆放位置和作业范围,确保塔吊之间相互不会产生干涉。

同时,需要进行场地的平整、固化和防尘等工作。

2.塔吊布置:合理布置塔吊的位置,通过计算和模拟,确定塔吊的摆放角度和距离,保证各个塔吊之间的安全操作空间和工作范围。

3.通信联络:在群塔作业期间,需要确保各个塔吊之间的信息共享和及时沟通,可以使用无线对讲机或其他通信设备进行联络。

4.吊装协调:在群塔作业中,不同塔吊之间的吊装操作需要进行良好的协调和配合,确保各个吊装环节的顺序和安全。

5.安全控制:在群塔作业中,各个塔吊的运行和动作需要进行统一的安全控制,可以通过遥控器、中央控制室等设备实现对多台塔吊的同时操作和监控。

6.吊装计划:制定群塔作业的吊装计划和时间表,根据实际情况进行调整和优化,确保吊装进度和质量。

起重吊装、施工临时用电专项方案

起重吊装、施工临时用电专项方案

起重吊装、施工临时用电专项方案一、施工现场勘测1、了解工程概况及现场施工条件。

2、根据工程概况及现场条件确定电源线、配电箱、用电设备及线路走向。

3、根据使用要求计算负荷、选择电缆电器、确定各种防护措施(防雷、防雨、防火、接地等)。

4、根据现场情况确定用电管理人员数量并组织人员绘制用电工程图纸。

二、安全管理制度1、施工现场临时用电必须严格执行《施工现场临时用电安全技术规范》(JGJ46—2005)。

2、施工现场设用电管理负责人,巡检人,建立电工值班巡查制度,明确职责。

管理负责人对各种分配箱、开关箱的安全使用进行监督。

管理负责人对进入工地的电气工作人员进行安全技术操作交底,做好临时用电验收、值班日记和维修日记等工作。

3、非持证电工,严禁从事电工作业,不得超负荷使用电气设备。

4、检修电器设备时,必须切断电源,并在拉闸处悬挂“有人操作,严禁合闸”的禁示牌。

必要时,由专人监护,严防他人误合闸。

5、定期进行检查,发现电源线、配电箱、电器等用电装置损坏或设备外壳带电,应及时请电工修理或更换。

特别是遇大风、大雪、或雷雨天气时,应立即进行配电线路的巡视检查工作,发现问题及时处理。

6、用电设备应有专用开关箱,必须一机一闸一保一箱一锁,严禁用同一个开关直接控制两台及两台以上用电设备。

7、作业现场的所有带电设备要做好防雨设施、挂好警示牌。

8、不准带电作业,特殊情况下必须带电作业时,须经过批准,并穿戴好专用防护用品,设专人监护。

9、现场用电必须采用三项五线制(TN-S),严禁利用大地做相线或零线。

三、具体实施办法1、收集整理有关临时用电技术资料,做好计划方案;2、向业主或供电部门咨询供电情况,并办理用电手续,向现场管理人员及电工做好用电安全技术交底。

3、购置新的电器设备,维修、保养、测试原有电设备。

4、总、分干线导线截面选择(1)、按机械强度选择导线必须保证不致因一般机械损伤折断。

在各种不同敷设方式下,导线按机械强度所允许的最小截面选择。

塔吊临时用电

塔吊临时用电

高桥杨家漕小区1#~5#楼工程临时用电施工组织设计一、施工条件:1、本工程总建筑面积为23000平方米,分为五个单体,均为六层框架住宅楼。

五个单体工程先后开工,甲方已提供全套施工图纸,各种手续齐全,已具备开工条件。

2、施工现场用电量统计(见附表一)二、设计内容和步骤1、现场勘探及初步设计(1)本工程所在地为新建扩建地区,施工现场范围内无上、下水管道,无各种埋地线路,甲方已提供现场临时箱变一台。

施工现场无一、二级负荷。

为了减少投资费用,且施工现场用电量相对不大,考虑从甲供箱变用VV-3×50+2×25电缆线引至附近计量箱后,再采用VV-3×50+2×25电缆线引至现场总配电箱。

本设计只负责箱变以下的线路及电气开关的选择。

(2)根据施工现场用电设备布置情况,场内所人用电全部采用电缆线,其中主干线均为防爆电缆,共分6个干线(即:LFG1、LGF2、LFG3、LFG4、LFG5 、LFG6),全部埋地30~50cm敷设,引至各分配电箱,再由分配电箱引至各用电设备的开关箱,照明动力分开。

(3)根据《施工现场临时用电安全技术规定》(JGJ46-88)规定,本供电系统采用TN-S(三相五线)供电。

2、确定计算负荷(1)第一回路(LFG1)用电量计算:搅拌提升机械组:查表K x =0.7;cos φ=0.68;tg φ=1.08P js1=K x ×P el =0.7×(3×1+7.5×2)=12.6kwQ js1=P js1×tg φ=12.6×1.08=13.6kvar(2)第二回路(LFG2)用电量计算:①电焊机组:查表Kx=0.45;tg φ=1.98a.先将Jc=50% 统一换算到JC=100%时的额定容量P e2=100JC JC ×Pn=5.0×75=53kw b.计算负荷P js2=K x ×P e2=0.45×53=23.85kwQ js2=P js2×tg φ=23.85×1.98=47.2kvar②提升机械组:查表Kx=0.7;cos φ=0.68;tg φ=1.08P js3=K x ×P e3=0.7×(7.5×1+3×2)=9.45kwQ js3=P js3×tg φ=9.45×1.08=10.2kvar(3)第三回路(LFG3)用电量计算:①塔吊机械组:查表Kx=0.7;cos φ=0.68;tg φ=1.08P js4=K x ×P e4=0.7×30=21kwQ js4=P js4×tg φ=21×1.08=22.68kvar(4)第四回路(LFG4)用电量计算:①搅拌提升机械组:查表K x =0.7;cos φ=0.68;tg φ=1.08P js5=K x ×P e5=0.7×(3×1)=2.1kwQ js5=P js5×tg φ=2.1×1.08=2.26kvar②钢筋机械组:查表Kx=0.7;cos φ=0.7;tg φ=1.02P js6=K x ×P e6=0.7×(3×3+3×2)=10.5kwQ js6=P js6×tg φ=10.5×1.02=10.7kvar(5)第五回路(LFG5)用电量计算:①提升机械组:查表Kx=0.7;cos φ=0.68;tg φ=1.08P js7=K x ×P e7=0.7×(7.5×2)=10.5kwQ js7=P js7×tg φ=10.5×1.08=11.34kvar②电焊机组:查表Kx=0.45;tg φ=1.98a.先将Jc=50% 统一换算到JC=100%时的额定容量P e8=100JC JC ×Pn=5.0×75=53kw b.计算负荷P js8=K x ×P e8=0.45×53=23.85kwQ js8=P js8×tg φ=23.85×1.98=47.2kvar(6)第六回路(LFG6)用电量计算:①木工机械组:查表Kx=0.7; tg φ=0.88P js9=K x ×P e9=0.7×(4×2+5.5×2)=13.3kwQ js9=P js9×tg φ=13.3×0.88=11.7kvar②电渣焊机组:查表Kx=0.45;tg φ=1.98a.先将Jc=50% 统一换算到JC=100%时的额定容量P e10=100JC JC ×Pn=5.0×34=24kw b.计算负荷P js10=K x ×P e10=0.45×24=10.8kwQ js10=P js10×tg φ=10.8×1.98=21.4kvar③平板、插入振捣机组查表Kx=0.7;cos φ=0.7;tg φ=1.02P js11=K x ×P e11=0.7×(1.5×4+1.5×4)=8.4kwQ js11=P js11×tg φ=8.4×1.02=8.56kvar(6)总的计算负荷计算,干线同期系数取Kx=0.9,总的有功功率: P js =K x ×(P js1+P js2+……+P jsn =0.9×(12.6+23.85+9.45+21+2.1+10.5+10.5+23.85+13.3+10.8+8.4)=131.7kw总的无功功率:Q js = K x ×(Q js1+ Q js2+……+ Q jsn )=0.9×(13.6+47.2+10.2+22.68+2.26+10.7+11.34+47.2+11.7+21.4+8.56)=186.1kvar总的视在功率:S js = js js Q P 22+= 221.1867.131+=227.98KV A总的计算电流计算:I js =Ue S js3=8.0398.227⨯=164.5A3、LFG1线路导线载面及分箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配电箱计算,选择导线及开关设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

云南艺术家园区建设项目C标段塔吊施工及群塔作业方案临时用电审核:编制:十四冶建设集团云南第四建筑安装工程有限公司二0一二年十月五日目录1.编制依据 (3)2.工程概况 (3)3.临时施工用电配置原则 (3)4.现场机械计划及负荷计算 (4)5.现场供配电系统设置 (5)6.安全用电技术措施 (10)7.安全用电组织措施 (11)8.电气防火技术措施 (12)9.电气防火组织措施 (12)10.值班电工岗位职责 (12)1.编制依据1.1《施工现场临时用电安全技术规范》(JGJ 46-2005)1.2《建筑施工安全检查标准》(JGJ59-99)1.3《安全生产管理实施细则》1.4 《华北地区建筑设计标准化办公室建筑电气通用图集》(92DQ1-13)1.5《建筑电气工程施工质量验收规范》GB50303-20071.6《建筑电气设计手册》1.7《建筑工程施工现场供用电安全规范》(GB 50194-93)1.8《电气安装施工图册》2.工程概况包括高层及小区周边配套工程,本工程于2012年8月开工,由于本工程建筑面积较大,楼座较多,加上本工程工期紧。

因此,对供电的质量和可靠性提出了较高要求。

为此在设计和施工本工程施工用电时,应严格遵守《施工现场临时用电安全技术规范》、《电气装置安装工程施工和验收规范》及《建筑电气通用图集》等相关规定。

1.2临时用电线路走向本工程根据施工现场用电线路的实际情况进行布置。

整个现场呈长方形布局.考虑到用电方便和回路的需要,总配电箱设置二个。

共有十条回路供现场用电。

配电房设置在北侧路边处。

由总配电箱引出1#、2#、3#、4#、5#、6#、7#、8#回路供现场用电,剩余二条回路备用。

3.临时施工用电配置原则依据现场施工条件和工程特点,按照施工部署和施工方案,临时施工用电规划遵循以下原则:本工程临时施工用电采用三级配电、TN-S供电系统供电。

所谓三级配电是指施工现场电源从箱变配电柜开始至末端用电设备,中间经过三级配电装置配送电力,即由总配电箱、分配电箱(负荷或若干用电设备相对集中处)、开关箱(用电设备处)分三个层次逐级配送电力。

开关箱作为末级配电装置,与用电设备之间必须实行“一机一闸一漏一箱”,即每一台用电设备必须有自己专用的控制开关箱,每一控制回路中必须包含一个控制开关和一个漏电保护器,且动力与照明宜分路设置。

三级配电结构示意图如下所示。

4.现场机械计划及负荷计算主要施工机械设备表式中:P J2-------用电设备组的有功计算负荷(KW)Q J2-----用电设备组的无功计算负荷(KVAR)S J2-----用电设备组的视在计算负荷(KVA)P e------用电设备组的设备总量之和,但不包括备用身边容量(KW)K X------用电设备组的需要系数(见附表)tgφ----与功率因数角相对应的正切值(见附表)(1)塔吊负荷计算:有功功率Pj1= K1×Pe=0.3×600=180KW无功功率Qj1= Pj1×tg φ =180×1.02=183.6 KVAR总有功功率Pj=180KW总无功功率Qj=183.6 KVAR所以整个现场的计算负荷为:S j=Pjs2+Qjs2= 1802 + 183.62 =257.12KVA求塔吊总计算电流为:I JS= S js÷1.732×380=257.12÷1.732÷0.38=390.65A以上用电量计算为连续性工作的总用电负荷,考虑到现场设备不同时使用及设备投入不同时因素。

提供一台630KVA变压器能满足施工用电要求。

根据以上计算值,按照满足现场用电要求。

设12路主电线路,1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#、12#设12个分箱,电缆为3*90+2*75铝芯电缆;5.现场供配电系统设置5.1本工程临时用电部分由箱变引至一级箱,电缆采用铜芯橡皮线或VV、BVR型铜芯塑料电缆。

总配电箱所配置的电器应具备总电源引入与隔离功能,正常接通与分断负载电路功能,短路、过载、漏电保护功能,分配电箱所配置的电器具备电源引入与隔离,正常接通与分断电路,短路与过载保护,以及分路配电功能,分配电箱在配置上来说一般可不装设漏电开关,但考虑到用电的安全及性能保障,本工程配电采用三级配电三级保护。

考虑到分配电箱可能给三相负荷配电,也可能给单相负荷配电。

因此,在TN-S系统下分配电箱的电器配置与接线可有二种基本形式:三相动力分配电箱以及单相、三相混合分配电箱。

三相动力分配电箱主要用于诸如:电动机、电焊机等需要380V工作电源的负荷比较集中的场所;单相、三相混合分配电箱:单相、三相混合分配电箱主要用于以三相动力负荷为主兼有少量照明等单相电力负荷的场所。

5.2配电线路设计根据供电及负荷分布情况,配电线路主要采用树干式配电方式。

由箱变引至各一级箱电缆采用直埋电缆铺沙盖砖的敷设方式。

一级箱至二级箱及二级箱至三级箱之间电缆根据现场实际情况采用直埋敷设方式。

电缆埋入地下均做好防水、绝缘处理,防止外力损伤。

5.3配电箱及开关箱1)总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。

总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。

动力配电箱与照明配电箱宜分别设置,当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。

停电操作:用电设备—开关箱—分配电箱—总配电箱。

2)配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。

各箱体应装设端正、牢固。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。

移动式配电箱、开关箱应装设在坚固的支架上。

其中心点与地面的垂直距离宜为0.8~1.6m。

箱内的电器(含插座)应按其规定的位置紧固在金属或非木质阻燃绝缘电器安装板上,不得歪斜和松动,然后方可整体紧固在配电箱、开关箱箱体内。

金属电器安装板与金属箱体应做电气连接,电器及熔断器的熔丝规格必须与电流量相一致。

3)配电箱、开关箱应有足够2人同时工作的空间和通道。

不得堆放任何妨碍操作、维修的物品;不得有灌木、杂草。

箱体应装设在干燥、通风及常温场所;不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强烈振动,液体侵溅及热源烘烤场所。

否则,应予清除做特殊防护处理。

各级配电箱,开关箱应统一编号,喷上电气标志与单位名称。

4)总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致,漏电保护器应装设在配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。

总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。

开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S。

使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.1S。

5)配电箱、开关箱内的连接线必须采用铜芯绝缘导线。

导线分支接头不得采用螺栓压接,应采用焊接并做好绝缘包扎,不得有外露带电部分。

电器安装板上必须设N线端子和PE线端子板。

N线端子板必须与金属电器安装板绝缘;PE 线端子板必须与金属电器安装板做电器连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体必须通过采用编织软铜线做电气连接。

配电箱或配电线路维修时,应悬挂停电标志牌,停送电必须由专业电工负责。

6)配电器、开关箱内的电器必须可靠、完好,严禁使用破损、不合格的电器。

总配电箱的电器具备源隔离,正常接通与分断电路,以及短路、过载、漏电保护功能。

电器设置应按一下标准:○1当总路设置总漏电保护器时,还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路、过载、漏电保护功能的漏电断路器时,可不设总断路器或总熔断器。

○2当各分路设置分路漏电保护器时,还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设分路断路器或分路熔断器。

○3隔离开关应设置于电源进线端,应采用分断时具有可见分断点,并能同时断开电源所有极的隔离电器。

如采用分断时具有可见分断点的断路器,可不另设隔离开关。

○4总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

7)总配电箱应装设电压表,总电流表,电度表及其他需要的仪表。

装设电流互感器时,其二次回路必须与保护零线有一个连接点,且严禁断开电路。

隔离开关应采用分断时具有可见分断点,能同时断开电源所有极的隔离电器,并应设置于电源进线端。

当断路器是具有可见分断点时,可不另设置隔离开关。

开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0KW的动力电路,但不应频繁操作。

容量大于3.0KW的动力电路应采用断路器控制,操作频繁时还应附设接触器或其他启动控制装置。

开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值和特性相适应。

8)电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。

需要三相四线制配电的电缆线路必须采用五芯电缆。

五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。

淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。

配电箱、开关箱的导线进线和出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或门处。

移动式配电箱的进、出线必须采用橡皮绝缘电缆。

9)特殊用电设备的用电的要求:○1塔式起重机、外用电梯的金属操作平台及需要设置避雷装置的物料提升机,除应连接PE线外,还必做重复接地。

设备的金属结构架之间应保证电气连接。

○2夯土机械开关箱中的漏电保护器必须符合相关规范对潮湿场所选用漏电保护器的要求,PE线的连接点不得少于2处。

负荷线应采用耐气候型橡皮护套铜芯软电缆。

使用机械必须按规定穿戴绝缘用品,使用过程中应有专人调整电缆。

电缆长度不应大于50m。
