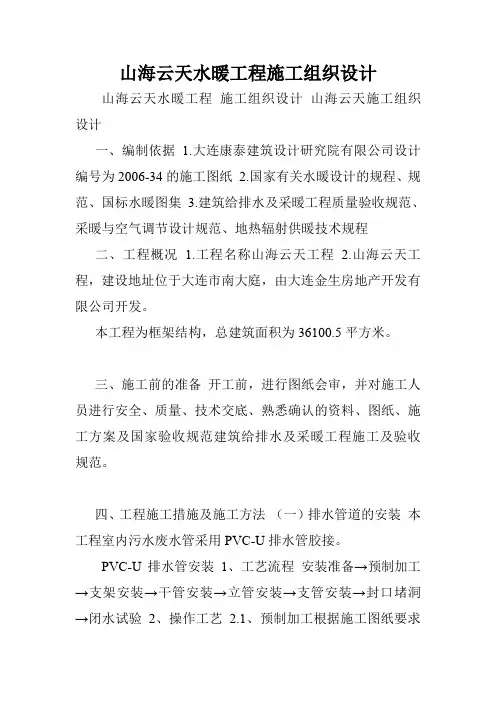

山海云天水暖工程施工组织设计山海云天水暖工程施工组织设计山海云天施工组织设计一、编制依据1.大连康泰建筑设计研究院有限公司设计编号为2006-34的施工图纸2.国家有关水暖设计的规程、规范、国标水暖图集3.建筑给排水及采暖工程质量验收规范、采暖与空气调节设计规范、地热辐射供暖技术规程二、工程概况 1.工程名称山海云天工程 2.山海云天工程，建设地址位于大连市南大庭，由大连金生房地产开发有限公司开发。
本工程为框架结构，总建筑面积为36100.5平方米。
三、施工前的准备开工前，进行图纸会审，并对施工人员进行安全、质量、技术交底、熟悉确认的资料、图纸、施工方案及国家验收规范建筑给排水及采暖工程施工及验收规范。
四、工程施工措施及施工方法（一）排水管道的安装本工程室内污水废水管采用PVC-U排水管胶接。
PVC-U排水管安装1、工艺流程安装准备→预制加工→支架安装→干管安装→立管安装→支管安装→封口堵洞→闭水试验2、操作工艺2.1、预制加工根据施工图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图，根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口现插入试验，不得全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口须粘接部位的水分、灰尘擦拭干净。
用毛刷涂抹粘接剂，先涂抹承口，后涂抹插口，随后用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至一分钟可粘接牢固，粘接牢固后立即将溢出的粘接剂擦拭干净。
多口粘接时应注意留口方向。
2.2、干管安装首先根据施工图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。
采用托吊管安装时应按设计坐标、标高、坡向、坡度作好托、吊架。
施工条件具备时，将预制好的管段，按编号运至安装部位进行安装。
个管段粘连时也必须按粘接工艺依次进行。
全部粘接后，管道要直，坡度均匀，各预留口位置准确。
