如何测定土的干密度
路基土方最大干质量密度和最优含水量测定方法
本试验的目的是用规定的击实方法(轻型击实法和重型击实法)，测定土的含水量与质量密度的关系，从而确定该土的最优含水量与相应的最大干密度。
击实仪的规格及主要技术性能
附表4.1
类别击实仪
名称锤底直径(mm)锤质量kg落高cm试筒尺寸层数每层
锤击
次数击实
方式试料
用量kg击实功KJ/m
内径cm高cm容积cm
轻型轻锤型5.12.530.510.211.6947325转圈3591.6
重型重锤型5.04.54510.012.71000527转圈32685.2
(一)轻型击实法
1.仪器设备
(1)轻型击实仪：(规格与技术性能见附表4.1)
(2)天平：称量200g、感量0.01g;称量2000g、感量1g。
(3)台称：称量10kg，感量5g。
(4)筛：孔径5mm。
(5)其它：铝盒、喷水设备、碾土器、盛土器、推土器、修土刀及保湿设备等。
2.试样准备
(1)将代表性的风干土或在低于60℃温度下烘烤干的土样放在橡皮板上，用木碾碾散，过5mm筛拌匀备用，土量为15～20kg。
(2)测定土样风干含水量，按土的塑限估计其最优含水量(一般较塑限约小3～6%，其中对砂性土约小3%，对粘性土约小6%)依次相差约2%，即其中有两个大于和两个小于最优含水量。
准备五个不同含水量的土样，所需加水量可按下式计算：
式中Mw——土样所需的加水量(g);
Mo——含水量wo时土样的质量(g);
wo——土样已有的含水量(0.01%);
w1——要求达到的含水量(0.01%)。
(3)按预定含水量制备试样称取土样。
每个约2.5k8，分别平铺于一不吸水的平板上，用喷水设备往土样上均匀喷洒预定的水量，拌和均匀后，密封的盛器内(或塑料袋内)浸润备用。
浸润时间对高塑性粘土(CH)不得少于一昼夜，对低塑性土(CL)可酌情缩短，也不应少于12h。
3.操作步骤
(1)将击实仪放在坚实地面上，取制备好的试样600～800g倒入筒内，整平其表面，并用圆木板稍加压紧，然后按附表4.1规定的击实次数进行击实。
击实时击锤应自由铅直落下，落高也按附表4.1调试正确，锤迹必须均匀分布于土面。
然后安装套环，把土面刨成毛面，重复上述步骤进行第二层及第三层的击实，击实后超出击实筒的余土高度不得大于6mm。
(2)用修土刀沿套环内壁削挖后，扭动并取下套环，齐筒顶细心削平试样，拆除底板，如试样底面超出筒外亦应削平。
擦净筒外壁，称质量，准确至1g。
(3)用推土器推出击实筒内试样，从试样中心处取2个各约15～20g土测定其含水量。
计算至0.1%，其平行误差不得超过1%。
(4)按(1)～(3)步骤进行其它不同含水量试样的击实试验。
4.计算及制图
(1)按下式计算击实后各点的干质量密度：
(计算至0.01g/cm)
式中pd——干质量密度(g/m);
po——湿质量密度(g/m);
w1——含水量(%)。
2)以干质量密度为纵座标，含水量为横座标，绘制干质量密度与含水量的关系曲线，曲线上峰值点的纵、横座标分别表示土的最大质量干密度和最优含水量。
附图4.1pd-w1关系线
(二)重型击实法
1.仪器设备
(1)重锤型击实仪、规格与技术性能见附表4.1。
(2)天平：称量200g，感量0.01g，称量2000g，感量1g。
(3)台称：称量10kg，感量5g。
(4)筛：孔径5mm。
(5)其它：铝盒、喷水设备、碾土器、盛土器、推土器、修土刀及保湿设备。
2.试样准备
与轻型击实法相同。
3.操作步骤
击实仪的锤质量为4.5kg，落高45cm。
分五层、每层27锤击次数(见附表4.1)。
其它操作程序均与轻型击实法相同。
4.计算与制图
与轻型击实法相同。
二、路基土方含水量试验方法
土的含水量是土在100～105℃下烘到恒重时所失去的水分质量和达恒重后干土质量的比值，以百分数表示。
本试验以烘干法为室内试验的标准方法。
在野外如无烘箱设备或要求快速测定含水量时，可依土的性质和工程情况采用下列方法：酒精燃烧法
(1)仪器设备
本试验需用下列仪器设备：
1)称量盒(定期调整为恒重值);
2)天平：称量500g，感量0.01g;
3)酒精：纯度96%以上;
4)滴管、火柴、调土刀等。
(2)操作步骤
1)取代表性试样(粘性土2～5g，砂性土20～30g)。
放入称量盒内，立即盖好盒盖称量。
称质量时，可在天平一端放上等质量的称量盒或盒等质量的砝码，称量结果即为湿土质量。
2)用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。
3)点燃盒中酒精，烧至火焰熄灭。
4)将试样冷却数分钟，按以上2)、3)步骤方法再重复燃烧两次。
当第三次火焰熄灭后，盖好盒盖立即称干土质量。
5)本试验称量应准确到0.01g。
6)按下式计算含水量：
式中wo——含水量(%);
mω——湿土质量(g);
md——干土质量(g)。
计算到0.1%。
7)本试验需进行二次平行测定，取其算术平均值。
允许午行差值应符合附表.2的规定。
土的天然干密度

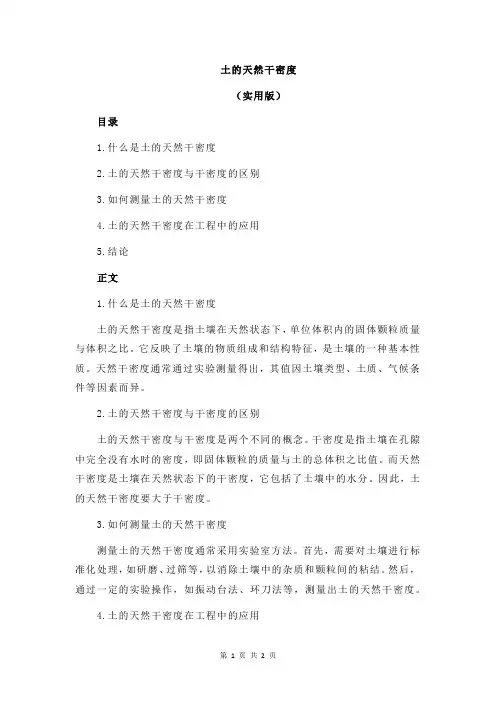

土的天然干密度
（实用版）
目录
1.什么是土的天然干密度
2.土的天然干密度与干密度的区别
3.如何测量土的天然干密度
4.土的天然干密度在工程中的应用
5.结论
正文
1.什么是土的天然干密度
土的天然干密度是指土壤在天然状态下，单位体积内的固体颗粒质量与体积之比。
它反映了土壤的物质组成和结构特征，是土壤的一种基本性质。
天然干密度通常通过实验测量得出，其值因土壤类型、土质、气候条件等因素而异。
2.土的天然干密度与干密度的区别
土的天然干密度与干密度是两个不同的概念。
干密度是指土壤在孔隙中完全没有水时的密度，即固体颗粒的质量与土的总体积之比值。
而天然干密度是土壤在天然状态下的干密度，它包括了土壤中的水分。
因此，土的天然干密度要大于干密度。
3.如何测量土的天然干密度
测量土的天然干密度通常采用实验室方法。
首先，需要对土壤进行标准化处理，如研磨、过筛等，以消除土壤中的杂质和颗粒间的粘结。
然后，通过一定的实验操作，如振动台法、环刀法等，测量出土的天然干密度。
4.土的天然干密度在工程中的应用
土的天然干密度在土木工程、道路工程等领域有着广泛的应用。
它可用于计算土壤的孔隙率、压缩性、抗剪强度等重要参数，为工程设计提供依据。
此外，在土壤改良、路基压实等工程实践中，也需要依据土的天然干密度来制定相应的施工方案和质量标准。
5.结论
土的天然干密度是土壤的一种基本性质，它反映了土壤的物质组成和结构特征。
超径粗颗粒土最大干密度的确定方法
超径粗颗粒土最大干密度的确定方法1.采集土样：在需要确定最大干密度的场地上，使用铁筒或其他工具采集超径粗颗粒土样品。
样品应从不同深度和位置采集，以代表整个区域的特性。
2.处理土样：将采集的土样进行筛分，去除淤泥和杂质。
将土样分成不同颗粒大小的组分。
3.确定水分含量：对每个土样组分进行水分含量测试。
使用干燥炉或其他测量设备，将土样加热至一定温度，直到土样的质量不再发生变化。
记录土样的初始质量和干燥后的质量，以计算水分含量。
4.制备试样：根据需要进行试样制备。
根据土壤颗粒的大小和含水量，选择合适的方法来制备试样。
通常使用标准贯入试验模具和压实装置来制备试样。
5.进行标准贯入试验：使用标准贯入试验仪器，将试样置于试验模具内。
通过向试样施加特定的压力，使试样保持一定的密度。
在每次压实后，使用贯入器将试样压实。
6.测量体积和质量：在每次压实之后，测量试样的体积和质量。
通过质量和体积的变化，计算试样的干密度。
7.确定最大干密度：在一系列试验后，绘制试样干密度和含水量之间的曲线。
选择试样干密度达到最大值的含水量作为超径粗颗粒土的最大干密度。
需要注意以下事项：-在进行标准贯入试验时，试样的水分含量应保持一致。
因此，在每次试验之前，应按照所需含水量调整试样的水分含量。
-为了获得准确的结果，应进行多次试验，并计算平均值。
每次试验应使用新的土样，以避免重复使用同一批土样。
-对于一些特殊的超径粗颗粒土，可能需要根据实际情况进行调整和改进测试方法。
本文介绍了确定超径粗颗粒土最大干密度的一般方法。
确定最大干密度是工程设计和土壤力学分析的重要步骤，它可以帮助工程师评估土壤的工程性质，并选择适当的建设方法和材料。
对于特定的项目，建议根据实际情况进行进一步的工程试验和分析。
回填土干密度试验方法

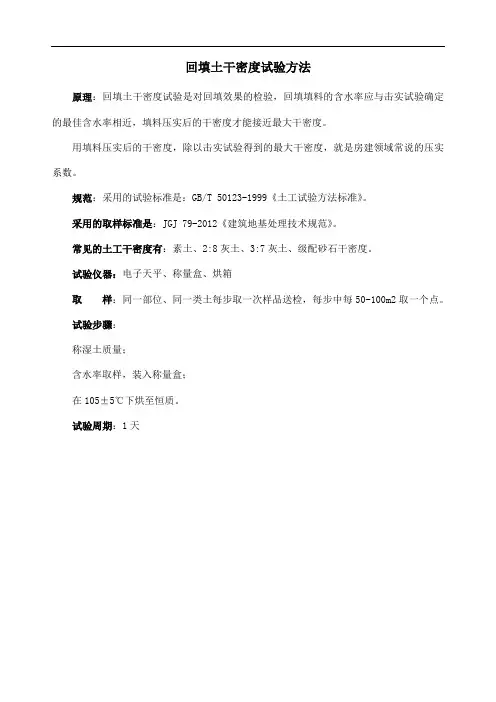

回填土干密度试验方法
原理：回填土干密度试验是对回填效果的检验，回填填料的含水率应与击实试验确定的最佳含水率相近，填料压实后的干密度才能接近最大干密度。
用填料压实后的干密度，除以击实试验得到的最大干密度，就是房建领域常说的压实系数。
规范：采用的试验标准是：GB/T 50123-1999《土工试验方法标准》。
采用的取样标准是：JGJ 79-2012《建筑地基处理技术规范》。
常见的土工干密度有：素土、2:8灰土、3:7灰土、级配砂石干密度。
试验仪器：电子天平、称量盒、烘箱
取样：同一部位、同一类土每步取一次样品送检，每步中每50-100m2取一个点。
试验步骤：
称湿土质量；
含水率取样，装入称量盒；
在105±5℃下烘至恒质。
试验周期：1天。
土最大干密度试验方法
土最大干密度试验方法
土的最大干密度试验方法有多种，包括击实法、振动台法、表面振动压实仪法等。
1. 击实法：适合于细粒土及粗粒土，试验过程方便。
2. 振动台法：适合于测定无粘性自由排水粗粒土及巨粒土，或者适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。
3. 表面振动压实仪法：适合测定无粘性自由排水粗粒土及巨粒土，或适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。
此法与振动台法的不同在于振动作用自土体表面垂直向下传递。
可以根据试验对象的具体情况选择合适的方法。
如需获取更准确的信息，建议咨询相关工程技术人员。
测定土的密度有几种方法？灌砂法-环刀法的实验步骤
精品文档。

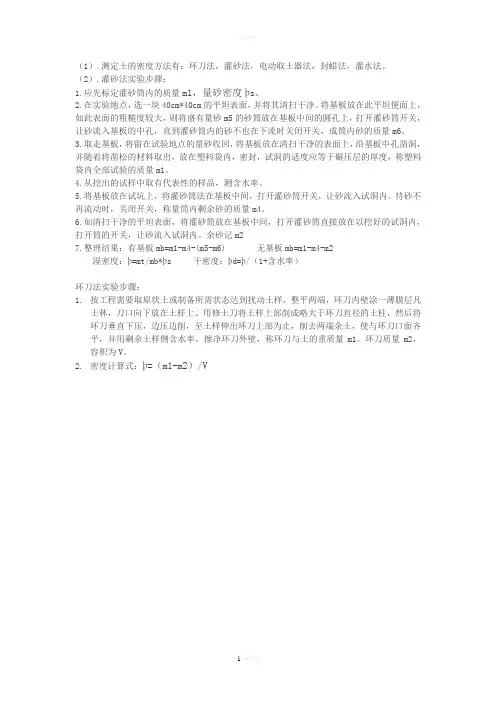

1欢迎下载 （1）.测定土的密度方法有：环刀法，灌砂法，电动取土器法，封蜡法，灌水法。
（2）.灌砂法实验步骤：1.应先标定灌砂筒内的质量m1，量砂密度þs 。
2.在实验地点，选一块40cm*40cm 的平坦表面，并将其清扫干净。
将基板放在此平坦便面上，如此表面的粗糙度较大，则将盛有量砂m5的砂筒放在基板中间的圆孔上，打开灌砂筒开关，让砂流入基板的中孔，直到灌砂筒内的砂不也在下流时关闭开关，成筒内砂的质量m6。
3.取走基板，将留在试验地点的量砂收回，将基板放在清扫干净的表面上，沿基板中孔凿洞，并随着将凿松的材料取出，放在塑料袋内，密封，试洞的适度应等于碾压层的厚度，称塑料袋内全部试验的质量m1。
4.从挖出的试样中取有代表性的样品，测含水率。
5.将基板放在试坑上，将灌砂筒法在基板中间，打开灌砂筒开关，让砂流入试洞内。
待砂不再流动时，关闭开关，称量筒内剩余砂的质量m4。
6.如清扫干净的平坦表面，将灌砂筒放在基板中间，打开灌砂筒直接放在以挖好的试洞内，打开筒的开关，让砂流入试洞内。
余砂记m27.整理结果：有基板mb=m1-m4-(m5-m6) 无基板mb=m1-m4-m2湿密度：þ=mt/mb*þs 干密度：þd=þ/（1+含水率）环刀法实验步骤：1. 按工程需要取原状土或制备所需状态达到扰动土样，整平两端，环刀内壁涂一薄膜层凡士林，刀口向下放在土样上。
用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止，削去两端余土，使与环刀口面齐平，并用剩余土样侧含水率。
擦净环刀外壁，称环刀与土的重质量m1。
环刀质量m2，容积为V 。
2. 密度计算式：þ=（m1-m2）/V。
土的密度试验及数据处理
土的密度试验及数据处理土的密度是土力学中最基本的参数之一，它对土体的物理学、力学、水文学等方面都有着重要的影响。
因此，测定土的密度是土力学实验中的一项基本内容。
本文将介绍土的密度试验及数据处理的方法和步骤。
二、实验原理1.土的密度土的密度是指单位体积的土重量，通常用公斤/立方米（kg/m）表示。
在土力学中，通常采用两种密度：干密度和湿密度。
2.干密度干密度是指在土体中不含水分的情况下，单位体积的土重量。
用公式表示为：ρd = m/V其中，ρd为干密度，m为土的干重，V为土的体积。
3.湿密度湿密度是指在土体中含有一定量的水分的情况下，单位体积的土重量。
用公式表示为：ρw = (m2 - m1) / V其中，ρw为湿密度，m1为土的干重，m2为土的湿重，V为土的体积。
4.容重容重是指土在自然状态下的密度，即土中含有一定的孔隙度和水分。
用公式表示为：γ = m / V其中，γ为容重，m为土的湿重，V为土的体积。
三、实验步骤1.试样的制备首先，需要制备一定数量的试样。
试样的制备应根据实际情况选用不同的方法。
一般来说，可以采用手动压实、机械压实或振动压实等方法。
2.试样的称重将制备好的试样称重，记录下试样的干重m1。
需要注意的是，称重时要保证准确性，避免误差的产生。
3.试样的体积测定试样的体积测定有多种方法，如水浸法、沉降法、气泡法等。
在实验中，通常采用水浸法测定土的体积。
将试样放入一个容器中，注入一定量的水，使试样充分浸泡。
然后，将容器放入水中，记录下水位的高度，即为试样的体积V。
4.试样的湿重测定将制备好的试样取出，用毛巾将表面的水分吸干，然后将试样放入称重器中，记录下试样的湿重m2。
5.实验数据处理根据上述公式，可以计算出试样的干密度、湿密度和容重。
需要注意的是，在计算过程中要保证数据的准确性，避免误差的产生。
四、实验注意事项1.试样的制备要充分，避免试样中存在空隙和空气。
2.试样的称重和体积测定要准确，避免误差的产生。
土的最大干密度测定方法
土的最大干密度测定方法土壤，听上去是不是有点老土？但实际上，它可是我们生活中不可或缺的一部分。
无论是建筑工地的基坑，还是家里的小花园，土壤的质量都直接关系到我们生活的方方面面。
而今天，我们就来聊聊一个很“土”的话题——土的最大干密度测定方法。
别急，听我慢慢道来，这个过程其实不复杂，反而还挺有趣的！1. 什么是最大干密度？1.1 首先，咱得搞清楚“最大干密度”是个什么玩意儿。
简单来说，就是单位体积的土壤质量。
换句话说，就是把土装满一个容器后，看看它重不重。
密度大了，土就结实，建筑物的基础就稳当；反之，则可能出问题。
1.2 这就像咱们平时称体重，如果你体重重，那你就“沉”嘛！而土壤的最大干密度，就告诉我们这块土壤能不能承受起“沉”的重任。
2. 测定方法概述2.1 说到测定最大干密度，咱们可得有个靠谱的方法。
常用的有“标准击实试验”，也就是大家常说的“击实法”。
这个方法听起来有点严肃，其实就是用一根大锤子，一下下地把土拍紧，看看能压实到什么程度。
2.2 具体步骤呢，首先得找一块土样，理想情况下，土样得是干燥的。
接着，准备一个容器，通常是个圆筒，底部得有个可以打开的小口。
把土样放进去，然后用锤子从一定高度垂直击打土样，让土颗粒紧密结合。
这个过程就像在舞池里跳舞，越压越紧，土壤也就越结实！3. 细节步骤3.1 首先，咱们得把土样放入圆筒。
然后，注意哦，咱得分层击打，通常是分成几层，每层都得均匀用力。
每一层的击打次数可得固定，比如25下，反正不能一半用力，一半偷懒。
3.2 等打完一层后，看看高度变化，然后再加第二层，继续这个动作。
每一层都要认真对待，就像做饭时得耐心搅拌，不能心浮气躁。
等所有层都打完了，咱就可以打开底部的口，把土取出来，称一下重，再测量下圆筒的体积。
用这个重量除以体积，就能算出最大干密度啦。
4. 结果分析4.1 当你得到了干密度的数字，别急，咱得好好分析一下。
比如说，干密度高的土壤，适合做基础，地基不会轻易下沉。
土的最大干密度试验方法
土的最大干密度试验方法
土的最大干密度试验方法又称为“标准贯入试验”，是土工试验中非常重要的一项。
该试验方法能够测定土壤的最大干密度和最适含水率，为土工建筑物的设计和施工提供重要依据。
试验流程如下：
1. 采集土样并切割成标准直径和高度的多边柱形试件。
2. 对试件进行诱导排气，使试件内的气体全部被排出。
3. 将试件装在振动重锤下，并施加标准数量的冲击使试件自由下落，记录试件的下落次数。
4. 根据试件的净重、初始体积和下落次数计算出土的干密度，并计算出不同含水率下的干密度值。
5. 绘制干密度-含水率曲线，测定出最大干密度和最适含水率。
试验注意事项：
1. 采样要在代表性的地方进行，并避免人为影响。
2. 试件的直径和高度要符合规范标准，试件表面不能出现明显的裂缝或凹凸面。
3. 进行排气前，试件内的土体不能过于密实，并应采用诱导排气的方式。
4. 试件的高度要确保在冲击过程中不会断裂，同时下落次数不宜
超过规定极限。
5. 干密度和含水率的计算准确、可靠性高，操作人员应该获得相
关证书。
最大干密度试验是土工工程中非常重要的一项，测试结果能为土
工设计提供依据，对提高土体稳定性和安全性具有重要意义，同时也
可以为节省原材料成本提供支持。
做好试验前的准备工作和注意事项，才能保证试验结果准确可靠。
测定土密度的常用方法
测定土密度的常用方法测定土密度的常用方法土密度是描述土壤物理性质的重要参数，因为它决定了土壤的透气性、渗透性、稳定性和吸水性。
确切的土密度数据在土工建设、土地利用规划、农业生产、环境保护和地质勘探等领域被广泛应用。
本文将介绍测定土密度的常用方法，包括干密度法、湿密度法和比重法。
1.干密度法干密度法是通过测量土壤的干质量和体积来计算土壤干密度的一种方法。
它是测定土密度的最简单和最常用的方法。
具体步骤如下：（1）用取土器样取一定量的土壤，压实样土壤，以保证与原位土壤密度相同；（2）称取样土壤的质量；（3）将样土壤放入一个空容器中，容器底部铺一层细沙以防止土壤渗漏。
然后，用一块水平平整的板子将土壤均匀压实，再从容器中取出；（4）量取容器的体积，计算出土壤的干密度：干密度= 样土壤的质量 / 容器的体积。
2.湿密度法湿密度法也是一种常用的测定土密度的方法。
与干密度法相比，它能反映土壤含水量对密度的影响。
具体测量步骤如下：（1）用取土器样取一定量的土壤；（2）将样土壤放入一个容器中，向容器中加入一定量的水，混合均匀；（3）用一块水平平整的板子将土壤均匀压实，然后从容器中取出土样；（4）用天平称出取出土样的质量；（5）量取容器的体积，计算出土壤的湿密度：湿密度= 取出土样的质量 / 容器的体积。
3.比重法比重法也可以用来测定土密度，它是将土壤的体积与已知密度的测量体积进行比较来计算土壤密度的方法。
具体测量步骤如下：（1）用取土器样取一定量的土壤；（2）将样土壤放入一个分离漏斗中，并加入已知密度的液体溶液，如甲醇、苯并芘等，使土壤全部浸没在液体中，并等待土壤与液体逐渐分离，直到上面的土块冒上来；（3）取出分离后上面的土块，并用天平称出质量；（4）量取液体的体积，计算出土壤的比重：比重 = 取出土块的质量 / （取出土块的质量 + 溶液体积× 溶液密度）。
最后，通过公式密度 = 比重× 溶液密度，就可计算出土壤的密度。
土的干密度
土的干密度1. 简介土的干密度（Dry Density of Soil）是指在无水分存在的情况下，单位体积土壤的质量。
它是土壤工程中一个重要的参数，用来评估土壤的固结程度、力学性质及工程用途等。
本文将介绍土的干密度的定义、测量方法和影响因素。
2. 定义土的干密度（γ_d）定义为单位体积干燥土壤的质量，常用公式表示为：γ_d = m / V其中，γ_d为土的干密度，m为土的干质量，V为土的体积。
3. 测量方法3.1 筒法筒法是常用的土的干密度测量方法之一。
具体步骤如下：1.准备一个密封的圆筒，记录筒的质量（m1）。
2.将一定量的干土壤装入筒中，记录筒加土的总质量（m2）。
3.记录筒的体积（V）。
4.计算土的干密度：γ_d = (m2 - m1) / V。
3.2 铅丝法铅丝法也是常用的测量土的干密度的方法之一。
具体步骤如下：1.准备一段直径较细的铅丝，并记录其长度（L1）和质量（m1）。
2.将铅丝插入土中，固定土壤样品。
3.用溶剂溶解土壤，使其脱水。
4.将脱水后的土壤样品与铅丝分离，记录铅丝的长度（L2）和质量（m2）。
5.计算土的干密度：γ_d = (m2 - m1) / (π * (L2 - L1) *r^2)，其中r为铅丝的半径。
4. 影响因素土的干密度受多种因素的影响，主要包括以下几个方面：4.1 颗粒密实度土壤颗粒的密实度是影响干密度的主要因素之一。
颗粒密实度越高，土的干密度也越大。
4.2 含水量土壤的含水量对干密度有着显著的影响。
随着土壤含水量的增加，干密度会逐渐减小。
4.3 颗粒大小和形状颗粒的大小和形状也会对干密度产生影响。
颗粒较小、形状较均匀的土壤干密度通常较大。
4.4 压实程度土壤的压实程度也会影响干密度。
较高的压实程度会使土壤的干密度增大。
5. 应用土的干密度在土壤工程中具有重要的应用价值。
它可以用来评估土壤的固结程度，从而判断土壤的稳定性和适宜的工程用途。
在土壤改良和基础工程设计中，干密度是一个重要的参数，通过控制土壤的干密度可以提高土壤的承载力和抗渗性。
