图解哈弗H6外饰拆卸方法
哈弗M2外饰拆卸课件
8、前保险杠附件的拆卸 （1）用10#套筒分别拆
卸固定左右前雾灯总成的3 个固定螺栓。
（2）用十字螺丝刀拆下 保险杠下格栅上8个十字槽 盘头自攻螺钉。
（3）拆卸前保险杠上格栅 用十字螺丝刀拆下保
险杠上格栅上9个十字槽盘 头自攻螺钉。
（4）拆卸前保险杠支架 用十字螺丝刀分别
拆下前保险杠左、右支 架上2个固定螺栓。
8、后组合灯的拆卸 首先用10#套筒拆下后组合灯的两个固定螺栓（如
左图），将后用十字螺丝刀拆下后尾灯中间固定螺钉 （如右图）。
9、后组合灯的拆卸 断开后尾灯的连接线束接插件，松开固定卡扣拆
下后尾灯（如左图），根据灯泡固定座上的文字提示 旋转可将灯泡与尾灯分离和安装（如右图）。
六、行李架的拆卸
行李架第一、二横梁
哈弗M2外饰拆卸课件
目录
一、概述 二、前保险杠的拆卸 三、前照灯的拆卸 四、后保险杠的拆卸 五、装饰板的拆卸 六、行李架的拆卸 七、尾翼的拆卸
一、概述
哈弗M2是在长城酷熊轿车平台衍生出的小型SUV车型 ，通过对外观等部位进行SUV风格的变化，使整车更具动 感、时尚。
外观上对前、后保险杠、前照灯和后尾灯重新造型 ，凸显整车的运动感；增加运动款行李架，行李架与车 顶弧度非常贴合，时刻散发着运动气息; 增加运动化车 身包围设计，凸显运动时尚感。
前保险杠支架倒刺挂钩
6、在前保险杠与支架连接处，将保险杠用力向内侧推然后向 上抬，将保险杠左、右两侧从支架的三个小倒刺挂钩中脱出 （右图为前保险杠与支架的装配图）。
7、在前保险杠上左、右两侧各有两个小倒钩与前照灯 配合装配在一起，在拆卸时也需将保险杠向内侧推然后 向上抬，断开连接线束，将保险杠整体拆下。
3--十字槽凹穴六角头自攻螺钉和大垫圈组合件 Q2754816+Q422
长城酷熊外饰件的拆卸方法
1.前风窗玻璃的拆卸
➢先将通风窗盖板和雨刷 总成等零部件拆下。
➢从内部左上角在车身与 玻璃之间插入钢丝将密 封胶割开，至玻璃与钣 金分离。
➢用吸盘将玻璃向车顶方 向推动，使卡扣从钣金 孔中脱出，小心将玻璃 取下。
14/39
此为钣金孔
注意：在拆卸的过程中 注意对前风窗定位块的 保护。同时为保护车身 漆面和内饰件，在使用 钢丝的过程中在仪表板 上部垫一块塑料板，保 护仪表板本体。
21/39
➢将后门玻璃脱离后门玻 璃升降器。
➢将后侧面车门玻璃拆下。 注意：在拆卸的过程中 注意玻璃不要掉落。
22/39
5.后侧窗玻璃的拆卸
➢用钢丝将密封胶割开，至玻璃与钣金分离。将玻璃定 位卡子从钣金中取出。安装时用打胶枪在玻璃边缘打 高8mm宽6mm的玻璃胶，之后将玻璃粘到钣金上。
23/39
15/39
2.后背门玻璃的拆卸
➢先将后雨刷刮臂总成拆 下。
➢ 从内部左上角在车身与 玻璃之间插入钢丝将密 封胶割开，至玻璃与钣 金分离。
➢注意后背门玻璃卡扣， 将玻璃卡扣脱离钣金孔， 小心将玻璃拆下。 注意：卡扣起安装定位 作用。
16/39
注意：在拆卸的过程 中注意对后风窗卡子 的保护。同时为保护 车身漆面和内饰件， 在使用钢丝的过程中 黏贴一圈保护性胶带。
37/39
➢用一字螺丝刀拆下8个黑色卡扣。 ➢分离7个白色卡扣并拆下门槛装饰板本体。
38/39
39/39
五. 发动机罩、后背门和顶盖装饰条的拆卸
1.发动机罩的拆卸
➢ 拆下固定发动机罩隔热层的8个卡扣，然后将发动机罩 隔热层拆下，将前风窗洗涤胶管拆下。
24/39
➢将固定发动机罩的铰 链螺栓拆下。注意拆 卸过程要有人协同， 防止失手砸坏前风挡 玻璃。 注意：发动机罩基本 参数，铰链定心螺栓 力矩为11.5N.m。

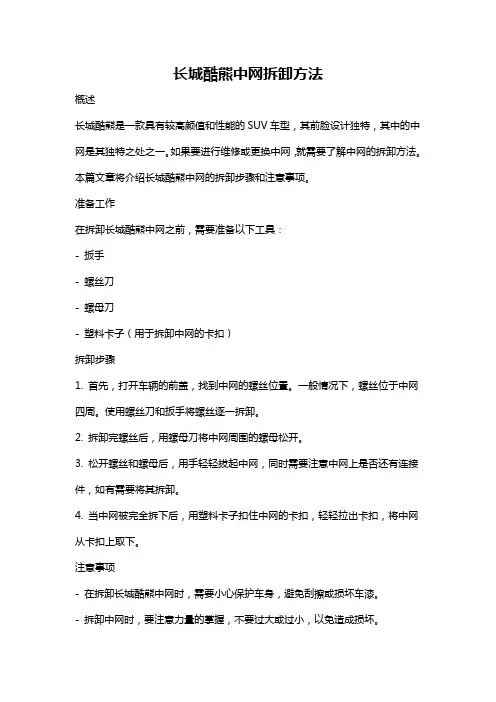

长城酷熊中网拆卸方法
长城酷熊中网拆卸方法
概述
长城酷熊是一款具有较高颜值和性能的SUV车型，其前脸设计独特，其中的中网是其独特之处之一。
如果要进行维修或更换中网，就需要了解中网的拆卸方法。
本篇文章将介绍长城酷熊中网的拆卸步骤和注意事项。
准备工作
在拆卸长城酷熊中网之前，需要准备以下工具：
- 扳手
- 螺丝刀
- 螺母刀
- 塑料卡子（用于拆卸中网的卡扣）
拆卸步骤
1. 首先，打开车辆的前盖，找到中网的螺丝位置。
一般情况下，螺丝位于中网四周。
使用螺丝刀和扳手将螺丝逐一拆卸。
2. 拆卸完螺丝后，用螺母刀将中网周围的螺母松开。
3. 松开螺丝和螺母后，用手轻轻拔起中网，同时需要注意中网上是否还有连接件，如有需要将其拆卸。
4. 当中网被完全拆下后，用塑料卡子扣住中网的卡扣，轻轻拉出卡扣，将中网从卡扣上取下。
注意事项
- 在拆卸长城酷熊中网时，需要小心保护车身，避免刮擦或损坏车漆。
- 拆卸中网时，要注意力量的掌握，不要过大或过小，以免造成损坏。
- 在拆卸中网之前，要确保车辆已经熄火，并断开电源，避免触电或其他可能的安全问题。
- 保留好拆卸下来的螺丝和螺母，并在重新安装中网时用相同的方式安装。
结语
长城酷熊中网的拆卸并不复杂，只需准备好相应的工具和注意事项，就可以轻松完成。
在拆卸过程中，一定要小心谨慎，保护好车身和自身安全。
希望本文对大家有所帮助，祝您拆卸成功！。
哈弗H6内饰拆卸课件
讲师：韩红净
36
④用一字螺丝刀撬开前排安全 带上部固定螺栓盖板，如上图 所示。 ⑤用12#套筒拆下安全带固定 螺栓。 ⑥用手分离B柱上护板卡接处， 即可分离B柱上护板。 B柱上护板卡扣位置如图所示。
GWM‐PPT V2010.1 GWM ‐PPT V2010.1
2011‐5‐12
讲师：韩红净
37
3.C柱上、下护板的拆卸
2011‐5‐12
讲师：韩红净
28
6.用一字螺丝刀撬开左前门 内开拉手的固定螺丝小盖板， 用十字螺丝刀拆下固定螺丝， 断开内开拉线与内开拉手的 固定柱，即可拆下左前门内 开拉手，如图所示。
GWM‐PPT V2010.1 GWM ‐PPT V2010.1
2011‐5‐12
讲师：韩红净
29
7.用一字螺丝刀在左前门内 护板图示位置一一撬松卡扣 连接处，即可拆下左前门内 护板。左前门内护板卡扣位 置如图所示。
2011‐5‐12
一、拆卸注意事项
9 9 在拆卸过程中一定要注意对内饰件的防护， 防止划伤表面和损坏内饰件。 拆卸卡扣的工具可用一字头螺丝刀(最好使用 专用工具），但必须缠上软布或胶带，防止划 伤。 在拆卸内饰件过程中螺丝刀接触部件或车身的 部位要做好防护，防止划伤损坏内饰件或车身。
9
GWM‐PPT V2010.1 GWM ‐PPT V2010.1
韩红净5用3个直径约5mm的铁丝分别插入方向盘下底盖左右两侧及下部的三个孔如上图所示适当用力推至安全气囊模块卡簧如下图所示直至模块弹起轻轻拿起安全气囊并断开安全气囊插接件和喇叭插接件取下安全气囊模块
哈弗H6内饰拆卸课件
技术服务部 2011.4
GWM‐PPT V2010.1 GWM ‐PPT V2010.1
汽车外内装各部件图解

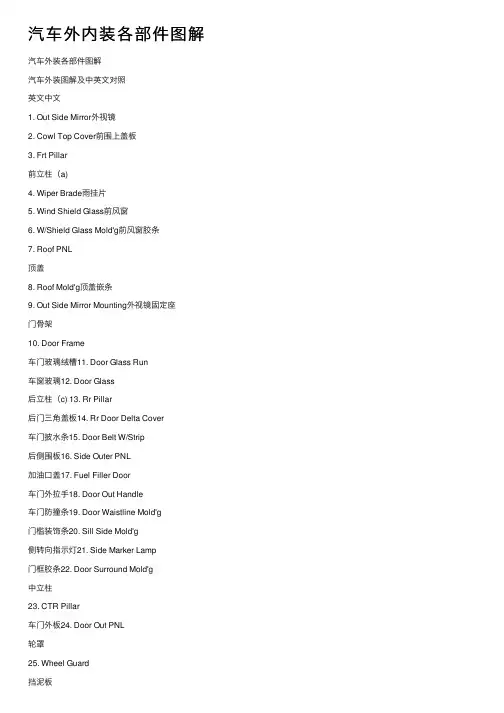

汽车外内装各部件图解汽车外装各部件图解汽车外装图解及中英⽂对照英⽂中⽂1. Out Side Mirror外视镜2. Cowl Top Cover前围上盖板3. Frt Pillar前⽴柱（a)4. Wiper Brade⾬挂⽚5. Wind Shield Glass前风窗6. W/Shield Glass Mold'g前风窗胶条7. Roof PNL顶盖8. Roof Mold'g顶盖嵌条9. Out Side Mirror Mounting外视镜固定座门⾻架10. Door Frame车门玻璃绒槽11. Door Glass Run车窗玻璃12. Door Glass后⽴柱（c) 13. Rr Pillar后门三⾓盖板14. Rr Door Delta Cover车门披⽔条15. Door Belt W/Strip后侧围板16. Side Outer PNL加油⼝盖17. Fuel Filler Door车门外拉⼿18. Door Out Handle车门防撞条19. Door Waistline Mold'g门槛装饰条20. Sill Side Mold'g侧转向指⽰灯21. Side Marker Lamp门框胶条22. Door Surround Mold'g中⽴柱23. CTR Pillar车门外板24. Door Out PNL轮罩25. Wheel Guard挡泥板26. Mud Guard轮胎27. Tire车轮28. Wheel车轮盖29. Wheel Cap (Cover)后保险杠30. Rr Bumper后外侧组合灯31. Rr Out Side Combi Lamp 后内侧组合灯32. Rr Inside Combi Lamp 33. Tail Muffler Pipe后排⽓管(Silencer)⾏李箱盖密封条34. Back PNL Mlod'g 35. Back PNL Mlod'g Crom⾏李箱盖装饰条Garnish36. Gusset37. Trunk Lid⾏李箱盖⾼位制动灯38. High Mounted Stop Lamp 后挡风玻璃39. Rr Window Glass前保险杠40. Frt Bumper41. Fog Lamp雾灯中⽹42. Radiator Grille前⼤灯43. Head Lamp前⼤灯密封条44. Head Lamp Seal Strip附件3.JPG(211.78 KB)2008-12-8 10:30汽车内装各部件图解汽车内装图解及中、英⽂对照英⽂中⽂1. Cowl Side Trim前围侧饰板2. Hood Open Lever 机盖开启拉杆仪表台左下盖板3. LWR C/Pad PNL-LH 侧开关板4. Side S/W Plate侧出风⼝5. Side Air Vent Nozzle前⽴柱饰板6. Frt Pillar Trim顶篷7. Headliner遮阳板8. Sun-Visor阅读灯9. Reading lamp10. Room Mirror后视镜11. Crash Pad仪表台12. Roof Assist Handle车顶辅助⼿把13. Door Trim车门装饰板14. Door Inner Handle车门内拉⼿15. Steering Wheel⽅向盘16. Cluster仪表板17.多功能开关（多功能开关)组合开关Multifunction SW18. Steering Column转向管柱罩Shroud19. Hazard SW应急开关20. Center FACIA中部⾯板21. A/V System A/V 系统22. Air-Con Control PNL空调控制板23. Power Outlet电源输出⼝24. CTR Console Cover中部通道罩25. P/Brake Lever⼿制动拉杆26. Seat Cushion坐垫27. Seat Back座椅靠背28. Glove Box杂物箱29. A/T S/Lever(TGS??)变速拉杆30. CTR Console Box中部通道盒31. Rr Seat Arm Rest后座椅扶⼿后座椅杯架Rr Seat Cup Holder雪橇穿透板32. ski through Plate33. ICS⼉童座椅集成(Integrated Child Seat)34. Seat Back Pocket座椅靠背袋35. Cup(Drink) Holder36. Sunglass Case太阳镜盒37. A/T S/Lever Indicator38. Cluster FACIA PNL仪表⾯板39. Hood Insulator机盖隔热垫40. Hood Seal Strip机盖密封条41. Hood Stay机盖撑杆42. Trunk Lid Lifter后车厢制撑杆43. Trunk Lid Trim⾏李箱盖饰板44. Trunk ⾏李箱45. Door Side(Open'g)车门胶条W/Strip46. Quadrant Inner Cover前内三⾓盖板47. Door Body Side门框胶条W/Strip48. D/Trim Grip Handle门内⼿柄49. Door Lock P/Window门锁及电动门窗主开关Main S/W50. Door Scuff Trim-Rr后门槛饰板51. Child Lock Knob⼉童锁⼿柄52. Rr Door Delta In Cover后门内三⾓盖板53. Door Scuff Trim-Frt前门槛饰板54. Door Courtesy Lamp车门灯55. Safety Knob安全按钮56. Trunk Trim后车厢内饰57.T/Net58. Navigation Unit Cover导航器盖60. CD Changer CD 转换器61. Reclining Lever62. Air Bag Module安全⽓囊模块63. Ignition SW点⽕开关[本帖最后由 joan_suncn 于 2008-12-8 10:26 编辑] 附件1.JPG(296.45 KB)2008-12-8 10:212.JPG(163.15 KB)2008-12-8 10:21。
长城酷熊内饰件的拆卸方法
长城酷熊汽车内饰件的拆装目录一、内饰件拆卸注意事项二、前门芯板的拆卸三、前后门及后背门门槛的拆卸四、A、B、C柱护板的拆卸五、顶棚扶手的拆卸六、顶棚的拆卸七、副仪表板的拆卸八、组合开关罩的拆卸九、中控面板的拆卸十、小杂物盒的拆卸十一、组合仪表下面罩的拆卸十二、组合仪表的拆卸十三、仪表板上本体的拆卸十四、仪表板下本体的拆卸十五、杂物盒本体的拆卸十六、后背门护板的拆卸十七、车门的拆装十八、安全带的拆卸一、内饰件拆卸注意事项１、在拆卸过程中一定要注意对内饰件的防护，防止划伤表面和损坏内饰件。
２、拆卸卡扣的工具可用一字头螺丝刀(最好使用专用工具），但必须缠上软布或胶带，防止划伤。
３、在拆卸内饰件过程中螺丝刀接触部件或车身的部位要做好防护，防止划伤损坏内饰件或车身。
注：内饰件供应商为苏州万隆内饰件有限公司二、前门内饰板拆卸１、用一字螺丝刀缠绕软布从上部卡扣位置撬下前门三角护板。
２、取下前门三角护板。
卡扣位置及固定卡子如右图123123３、用十字螺丝刀将前门锁内扣手固定螺钉、车门内扣手螺钉拆下4、用一字螺丝刀将前门内饰板上的卡扣取下。
5、从前门后下角或前下角所示位置逐一将前门内饰板7个卡扣处全部撬起。
然后沿箭头方向向上扳前门内饰板，即可拆下前门内饰板。
6、将开关线束插头拔下,取下前门内饰板。
卡扣位置如右图7、如车门内饰板上的卡扣卡在车门上，请用卡扣专用工具取出。
取出方法如右图所示三、前后门及后背门门槛拆卸方法1、前门槛拆卸方法用手扣住箭头所示位置用力向上扳即可拆下卡爪位置示意图123 1232、后门门槛的拆卸用手扣住箭头所示位置使劲向上扳即可拆下后门门槛。
1卡爪位置示意图2123、后背门门槛的拆卸①拆下后背门胶条②把螺丝刀伸进卡扣位置，把卡扣撬松即可取下后背门门槛（与门芯板卡扣形状相同）卡扣位置示意图四、A、B、C柱护板的拆卸方法1、A柱下护板拆卸方法固定螺钉先把前门槛拆下，再把A柱下护板固定螺钉拆下,然后用螺丝刀分离2个卡子，拆下A柱下护板。
Class 07废旧汽车拆解5-6节
（4）发动机罩拆解
第五节 废旧汽车零部件拆解方法 （5）中央控制面板拆卸
第五节 废旧汽车零部件拆解方法 （6）车门内饰板等（请看影片）
第六节 废旧汽车拆解生产线 一、拆解生产线布置形式 1.拆解工序
（1）检查 （3）准备抽排液体 （2）（8）车体压扁
（5）外部拆解 （7）发动机和变速器拆解
影片：从车上拆卸座椅
奥迪A6 拆卸座椅
第五节 废旧汽车零部件拆解方法 座椅的细分拆解： /article/cd4c2979d57 041756e6e608d.html 汽车真皮座椅怎么样安装？（一）拆除旧的 座椅
第五节 废旧汽车零部件拆解方法
座椅拆解： 准备好要用的工具如剪刀、卡钉钳、虎牙起刀、十 字起、一字起、套筒、接杆、快扳等。
第六节 废旧汽车拆解生产线 3）上海宝钢钢铁资源有限公司拆解生产线 2002年开展报废汽车的拆解生产经营业 务。04年建立起一条环保、安全、高校的报 废汽车拆解生产线。
第六节 废旧汽车拆解生产线 4) 佛山报废汽车拆解
现代汽车公司开发的汽车拆解线
第六节 废旧汽车拆解生产线
车轮拆解
发动机室盖拆解
废液抽排
废液抽排设备
仪表台拆解
排气管拆解
现代汽车公司拆解线主要工艺装备
第六节 废旧汽车拆解生产线 2.宝马汽车公司再循环和拆解中心
第六节 废旧汽车拆解生产线 主要工序有：
（1）引爆气囊 （3）电器电子件回收 （2）废液回收
a) 后车窗玻璃收集袋 b)碎玻璃收集效果 后车窗玻璃拆解与碎玻璃收集
影片：后窗玻璃钢丝切割法
第五节 废旧汽车零部件拆解方法 拆玻璃小结： 1.风窗玻璃与后车窗玻璃在拆解原理方面上 基本相同，故所用工具应该通用：切割玻璃 法、钢丝切割法等。
长城精灵内饰拆装方法
图3
57/62
7/16"×20
前安全带的拆装 第五步，拆卸B柱上护板后，拆卸高调器安装螺 栓，力矩38±5N.m。前安全带的安装以倒序进 行。（如图5）
高度调 节器 图5
58/62
十一、后安全带的拆装
59/62
后安全带的拆装（以右后安全带为例）
第一步，拆除后座椅后，拆卸安全带下固定安装 点，力矩45±5N.m。（如图1）
将遮阳 板与支 座分离
拆下遮阳板
卸下两个固 定螺钉
21/62
五、阅读灯及顶蓬的 拆卸
22/62
阅读灯安装板的拆卸
用十字螺丝刀将 阅读灯安装板的 三个固定螺钉卸 掉即可将阅读灯 安装板卸掉。
23/62
顶蓬拉手总成（高配）的拆卸
将螺钉盖板掀开
用十字螺丝刀将两个固 定螺钉卸下即可拆下拉 手。
24/62
七、仪表板总成拆装
29/62
仪表板中下护板与变速杆 盖板的拆装方法
1.将变速杆防尘罩卡环撬起A。 2.拧下固定螺钉（Q2203516） 数
量：2个
3.拿下变速杆盖板 （卡子卡位）
4.拧下左右两侧固定螺钉 （ Q2204819）数量：2个 变速杆盖板
30/62
仪表板中下护板与变速杆 盖板的拆装方法
图1
60/62
后安全带的拆装 第二步，拆卸安全带导向板后,拆卸C柱上护板，拆卸 上固定点安装螺栓，力矩45±5N.m，后安全带的安装以倒 序进行。（如图2）
图2 后安全带
61/62
62/62
图2
45/62
九、后排座椅的拆装
46/62
后座椅的拆装 第一步，拆卸左右靠背两端的安装螺栓,力矩 38±5N.m。（如图1）
长城腾翼C30外饰拆卸
1/49编制：张庆兆部门：技术部腾翼C30外饰拆卸课件目录一.拆卸注意事项二.前、后门内饰板和锁体的拆卸三.外后视镜的拆卸四.前通风窗盖板的拆卸五.玻璃部件的拆卸六.前保险杠的拆卸七.后保险杠的拆卸八.行李箱盖上装饰板的拆卸2/49一.拆卸注意事项1.在拆卸外饰件的过程中，注意不要划伤车身漆面。
2.在拆卸玻璃的过程中，注意不要划伤和打碎玻璃，对玻璃的放置要进行保护。
3.在拆卸保险杠的过程中注意卡扣的位置。
3/49二.前、后门内饰板和锁体的拆卸1.前门内饰板的拆卸方法2.前门锁体和把手的拆卸方法3.后门内饰板的拆卸方法4.后门锁体和把手的拆卸方法4/491.前门内饰板的拆卸方法（1）用一字螺丝刀拆下前门上部的三角护板。
（2）用十字螺丝刀将固定车门内饰板的一个螺钉拆下。
如图5/49（2）用十字螺丝刀拆下前门内扣手处的十字螺钉。
（3）用一字螺丝刀将前门内饰板前侧的卡扣撬起。
撬起要从前侧图示位置开始向上撬动。
6/49车门内饰板车门钣金内板（4）用一字螺丝刀从图示位置撬动前门内饰板，逐一将卡扣撬动与钣金分离。
注意：在车门钣金下部有一道小的沟槽，即为用一字螺丝刀撬动前门内饰板的部位。
7/49（5）将连接内扣手的两根内开拉线拆开。
（6）将连接左前门开关的线束插头拔下。
（7）将前门内饰板拆下。
8/49此图为前门内饰板的卡扣的位置分布。
在拆卸的过程中注意卡扣的位置对前门内饰板进行保护。
9/492.前门锁体和把手的拆卸方法（1）用10#套筒拆下锁体固定螺栓（如左图）。
（2）用内六花扳手拆下固定锁体的3个内六花螺栓10/49（3）将锁体拉杆与前门锁芯上的卡扣分离。
（4）将手从车门内外钣金之间伸入，把锁体与把手骨架相连的外开拉线分离，拆下锁体总成。
11/49（5）拆下螺栓拆卸孔安装堵盖，用内六花扳手拆下锁芯固定螺栓，取下锁芯装饰盖和锁芯总成。
（6）取下前门外把手总成。
12/49（7）用内六花扳手拆下外把手骨架固定螺栓，取下外把手骨架总成。
哈弗H5内饰拆卸课件
哈弗H5内饰拆卸课件目录一、概述二、仪表板的拆卸三、内后视镜的拆卸四、前、后侧面车门内饰板的拆卸一、概述哈弗H5一款中型SUV，定位于首款城市B级SUV。
前脸设计更具运动、时尚，采用当下最为流行的圆筒、钛金装饰，内饰设计焕然一新。
哈弗H5在外饰上外观上对前、后保险杠、发动机罩、前照灯和行李架重新造型，更加凸显整车的运动感；哈弗H5在内饰上对仪表板和车门内饰板进行重新造型，内饰上改变原来单调的内饰颜色，增加黑色和米黄色的仪表板和车门内饰板，引领新的设计潮流，彰显整车时尚动感。
二、仪表板的拆卸1.断开蓄电池负极电缆,并等候1min以取消安全气囊功能避免不必要的伤害。
2.为确保转向管柱有正确的安装,在整个拆卸过程中保持前轮处于直线行驶方向。
3.用内六花(T30)拆下安全气囊两个固定螺丝，拔下司机侧安全气囊插接件,取下安全气囊模块。
4.用带有防护胶条的一字改锥从图示部位分离4个卡扣，即可拆下仪表板中部上盖板。
卡扣安装位置如右图所示。
5.用手在图示位置分离仪表板中部出风口面板的5个卡扣，即可拆下仪表板中部出风口面板总成。
卡扣安装位置如右图所示。
仪表板中部出风口面板线束插接件副安全气囊锁线束插接件6.用带有防护胶条的一字螺丝刀撬开仪表板右侧盖板的3个卡扣，断开副安全气囊锁线束插接件,即可拆下仪表板右侧盖板。
卡扣安装位置如右图所示。
左侧盖板的拆卸方式与右侧相同。
7.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板左侧装饰条A 的3个卡扣，即可拆下仪表板左侧装饰条A。
卡扣安装位置如右图所示。
8.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板左侧装饰条B 的2个卡扣，即可拆下仪表板左侧装饰条B。
卡扣安装位置如右图所示。
9.用带有防护胶条的一字螺丝刀在图示位置撬开仪表板右侧装饰条的5个卡扣，即可拆下仪表板右侧装饰条。
卡扣安装位置如右图所示。
9.用带有防护胶条的一字螺丝刀撬开组合仪表面罩的6个卡扣，即可拆下组合仪表面罩。
