UPS电池容量计算公式
ups蓄电池配置计算方法
UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。
根据负载设备的功率需求，计算出所需的UPS容量。
2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。
根据需要的运行时间，计算出所需的电池容量。
3. 充电时间：确定所需的充电时间，即电池充电所需的时间。
根据充电时间，计算出所需的充电电流。
4. 充电效率：确定所需的充电效率，即电池充电的效率。
根据充电效率，计算出所需的充电功率。
根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。
另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。

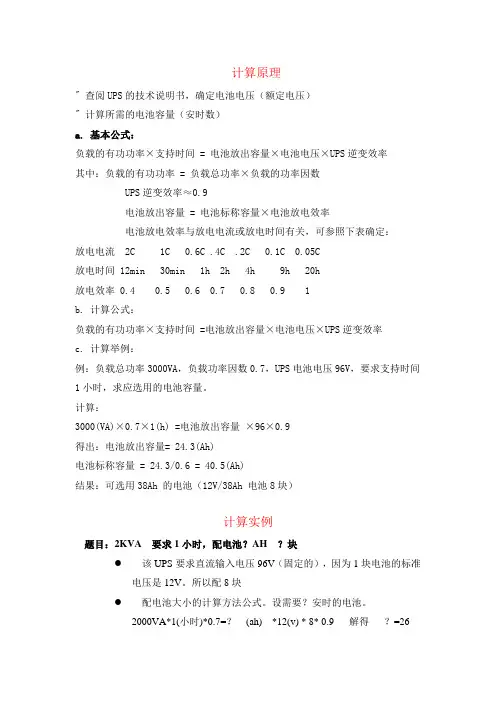

UPS计算公式
计算原理" 查阅UPS的技术说明书，确定电池电压（额定电压）" 计算所需的电池容量（安时数）a. 基本公式：负载的有功功率×支持时间 = 电池放出容量×电池电压×UPS逆变效率其中：负载的有功功率 = 负载总功率×负载的功率因数UPS逆变效率≈0.9电池放出容量 = 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关，可参照下表确定：放电电流 2C 1C 0.6C .4C .2C 0.1C 0.05C放电时间 12min 30min 1h 2h 4h 9h 20h放电效率 0.4 0.5 0.6 0.7 0.8 0.9 1b. 计算公式：负载的有功功率×支持时间 =电池放出容量×电池电压×UPS逆变效率c. 计算举例：例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。
计算：3000(VA)×0.7×1(h) =电池放出容量×96×0.9得出：电池放出容量= 24.3(Ah)电池标称容量 = 24.3/0.6 = 40.5(Ah)结果：可选用38Ah 的电池（12V/38Ah 电池8块）计算实例题目：2KVA 要求1小时，配电池？AH ？块●该UPS要求直流输入电压96V（固定的），因为1块电池的标准电压是12V。
所以配8块●配电池大小的计算方法公式。
设需要？安时的电池。
2000VA*1(小时)*0.7=？(ah) *12(v) * 8* 0.9 解得？=26电池标称容量 = 16/0.6 = 26(Ah)所以配24AH电池8块注：有效W = VA×功率因数功率因数f=0.6~0.8实际所有负载的总和∑Pi=可得到实际负载容量P×f在线式UPS的电源效率一般能够达到90％以上2、问题：10KVA 要求1小时，配电池？AH ？块●该UPS要求直流输入电压576V （实际上是分2组，各为288V接入，详见后面），因为1块电池的标准电压是12V。
新UPS电池容量计算方式
UPS电池容量计算公式：C=(P×T)/(K×V×η)C－所需配置的电池容量，单位－安培×小时(AH)P－负载功率，UPS容量×功率因数，单位－瓦(W)；T－备用时间，单位－小时；K－电池放电系数（不同延时时间对应的电池放电能力是不同的）V－电池组额定工作电压，单位－伏特(V)；（不同品牌型号UPS均可能不同）η－电池逆变效率（不同品牌型号UPS均可能不同）艾默生Nxr 30KVA UPS 1+1冗余并机，4小时延时，单路市电负载功率P=30KVA×功率因数0.8＝24KW（本项目按80%最优负载率计算延时负载，即为24KW×0.8＝19.2KW）要求延时时间T=4Hr，查表可知对应的电池放电系数K处于0.787～0.84之间，暂取中间值0.84Nxr系列UPS电池组额定工作电压V=360V；电池逆变效率η=0.96，故：所需配置的电池容量C＝(P×T)/(K×V×η)＝(19200W×4Hr)/(0.84×360V ×0.96)≈256AH（允许上下浮动5%左右）由此可知采用艾默生Nxr系列30KVA UPS单机满载延时4小时约需配备100AH蓄电池2组（256AH/100AH≈2），Nxr系列UPS电池组额定工作电压为360V，在选用12V规格蓄电池产品的前提下，每组电池数量应为360V/12V=30节，那么2组共计30节/组×2组＝60节12V100AH蓄电池。
2台Nxr 30KVA 共配置120节12V100AH电池。
由于1+1冗余并机结构中，两套UPS均摊负载，故实际安装时，为每套UPS配备2组计60节12V100AH蓄电池。
ups匹配蓄电池计算公式
ups匹配蓄电池计算公式UPS（不间断电源）是一种电力设备，用于提供电力保障，当电网停电或电压波动时，UPS能够自动切换至备用电池供电，以保证电器设备的正常运行。
蓄电池是UPS系统中的重要组成部分，起到储存电能的作用，因此需要根据UPS的需求来选择合适的蓄电池。
在选择UPS匹配蓄电池时，可以根据以下公式进行计算：蓄电池容量（Ah）= （负载功率（W）× 运行时间（h））/ 电池电压（V）其中，负载功率是指UPS系统所连接的设备的总功率，运行时间是指UPS系统需要提供电力保障的时间，电池电压是指蓄电池的额定电压。
根据这个公式，可以计算出需要的蓄电池容量。
例如，如果负载功率为500W，运行时间为2小时，电池电压为12V，那么蓄电池容量为（500 × 2）/ 12 = 83.33 Ah。
这意味着在给定的负载下，需要一块容量为83.33 Ah的蓄电池来提供2小时的电力保障。
根据实际情况，还需要考虑一些其他因素来选择合适的蓄电池。
首先，需要考虑负载的类型和特性。
不同的负载对电池的要求不同，例如，对于大功率负载，需要选择具有较高放电能力的蓄电池。
其次，需要考虑电池的寿命和可靠性。
一般来说，蓄电池的使用寿命较短，因此需要选择寿命较长、可靠性较高的蓄电池。
此外，还需要考虑蓄电池的充电时间和充电效率，以确保UPS系统在停电后能够迅速恢复供电。
在实际选择蓄电池时，可以参考一些常见的蓄电池类型，如铅酸蓄电池、锂离子蓄电池等。
铅酸蓄电池是一种常用的蓄电池类型，具有成本低、安全性高的特点，适用于一般的UPS系统。
而锂离子蓄电池则具有体积小、重量轻、寿命长等优点，适用于一些对体积和重量有要求的场合。
除了蓄电池容量外，还需要考虑UPS系统的额定功率。
额定功率是指UPS系统能够提供的最大功率，因此需要选择的蓄电池容量不能小于额定功率所需的最小容量，以确保UPS系统能够正常运行。
选择合适的蓄电池对于UPS系统的正常运行至关重要。

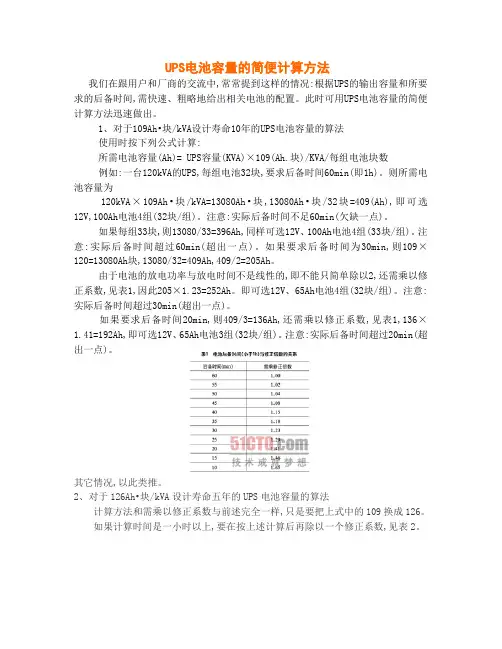

UPS电池容量的简单计算方法
UPS电池容量的简便计算方法我们在跟用户和厂商的交流中,常常提到这样的情况:根据UPS的输出容量和所要求的后备时间,需快速、粗略地给出相关电池的配置。
此时可用UPS电池容量的简便计算方法迅速做出。
1、对于109Ah•块/kVA设计寿命10年的UPS电池容量的算法使用时按下列公式计算:所需电池容量(Ah)= UPS容量(KVA)×109(Ah.块)/KVA/每组电池块数例如:一台120kVA的UPS,每组电池32块,要求后备时间60min(即1h)。
则所需电池容量为120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V,100Ah电池4组(32块/组)。
注意:实际后备时间不足60min(欠缺一点)。
如果每组33块,则13080/33=396Ah,同样可选12V、100Ah电池4组(33块/组)。
注意:实际后备时间超过60min(超出一点)。
如果要求后备时间为30min,则109×120=13080Ah块,13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的,即不能只简单除以2,还需乘以修正系数,见表1,因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意:实际后备时间超过30min(超出一点)。
如果要求后备时间20min,则409/3=136Ah,还需乘以修正系数,见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
注意:实际后备时间超过20min(超出一点)。
其它情况,以此类推。
2、对于126Ah•块/kVA设计寿命五年的UPS电池容量的算法计算方法和需乘以修正系数与前述完全一样,只是要把上式中的109换成126。
如果计算时间是一小时以上,要在按上述计算后再除以一个修正系数,见表2。
例如:前例的后备时间是3h,则109×120=13080Ah•块，13080/32=409Ah，409×3=1227Ah;还需除一个修正系数，1227/1.25=982Ah。

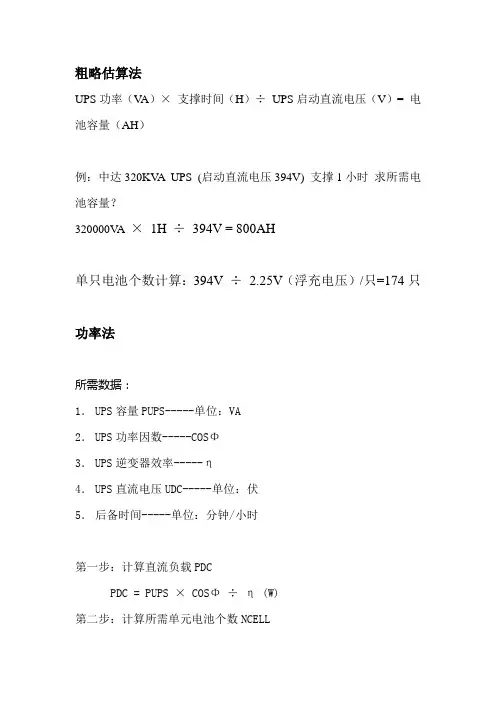

UPS电池容量常用算法
粗略估算法UPS功率（V A）×支撑时间（H）÷UPS启动直流电压（V）= 电池容量（AH）例：中达320KV A UPS (启动直流电压394V) 支撑1小时求所需电池容量？320000V A ×1H÷394V = 800AH单只电池个数计算：394V ÷2.25V（浮充电压）/只=174只功率法所需数据：1．UPS容量PUPS-----单位：VA2．UPS功率因数-----COSΦ3．UPS逆变器效率-----η4．UPS直流电压UDC-----单位：伏5．后备时间-----单位：分钟/小时第一步：计算直流负载PDCPDC = PUPS × COSΦ÷η (W)第二步：计算所需单元电池个数NCELLNCELL = UDC ÷ 2第三步：计算所需单元电池功率PCELLPCELL = PDC ÷ NCELL (W)第四步：根据PCELL及要求的后备时间，查阅具体品牌电池的放电性能数据表，可得到所需电池安时（AH）数电流法所需数据：6．UPS容量PUPS-----单位：VA7．UPS功率因数-----COSΦ8．UPS逆变器效率-----η9．UPS直流电压UDC-----单位：伏10．后备时间-----单位：分钟/小时第一步：计算直流负载PDCPDC = PUPS × COSΦ÷η（W）第二步：计算UPS关断电压UOFFUOFF = UDC ÷ 2 × 1.75 (V)其中:1.75为单元电池终压，爱克赛UPS一般取1.75V第三步：计算UPS关短电流IMAXIMAX = PDC ÷ UOFF (A)第四步：根据IMAX及要求的后备时间，查阅具体品牌电池的放电性能数据表，可得到所需电池安时（AH）数最大放点电流和放电率法先确定功率段：简言之，就是先确认好我们负载的功率，然后就可以确认好UPS的功率，一般我们建议负载功率占到UPS功率的30%~80%。
UPS电池容量的简便计算方法
长机配置电池算法一、计算蓄电池的最大放电电流值：I最大=Pcosф/η*E临界注：P →UPS电源的标称输出功率cosф→UPS电源的输出功率因数η→UPS逆变器的效率，一般为0.88~0.94E临界→蓄电池组的临界放电电压（12V电池约为10V，2V电池约为1.67V）二、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。
三、由于使用E临界———电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。
按目前的使用经验，实际电池组的安时容量可按下面公式计算：实际电池容量（AH）=电池组的标称容量*0.8UPS电池容量的简便计算方法在很多的技术文章中经常这样描述蓄电池在UPS系统的重要性：蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度。
但很少关注蓄电池配置问题，正确的选择UPS后备电池容量，对UPS系统的正常运行也是至关重要的。
电池容量选择过大造成投资的浪费，容量选择偏小不仅不能满足UPS后备时间，造成安全事故，还因电池放电倍率太大，严重影响电池使用性能，寿命。
UPS后备蓄电池容量计算方法很多，各行各业都有相应的计算方法选择的侧重点，下面收集行业中常用的几种计算方法，供大家参考。
同时我们注意到现有部份行业中UPS系统的负荷当电力出现问题时，负荷会分时段变化，此类系统中蓄电池容量的计算与选择也是众说纷纭，在此提供我们的计算方式供大家讨论。
P电池=电池实际试验的恒功率数据P负荷电池组提供的总功率P（V A）UPS标称容量（V A）Pf UPS功率因子η逆变器转换效率Pnc 每cell需要提供的功率n 机器配置的电池数量N 单体电池cell数Vmin 电池单体终止电压具体计算步骤如下：P负荷={P（V A）*Pf}/ηPnc=P负荷/（N*n）我们可以在厂家提供的如图2所示Vmin下的恒功率放电参数表中，找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。
UPS延时时间计算,电池容量计算公式
0.12 C
40分钟
0.8 C
10小时
0.09 C
60分钟
0.61 C
20小时
0.05 C
如：
80KVA 360V直流供电放电8小时
平均电流=（80000/0.9）*0.8/360= 197.5 A
电池容量= 197.5/0.12 = 1645 AH
也就是说要一组30节1645AH的蓄电池；但常规电池中没有这种规格的，那么我们可以用8组200AH的电池并联，或是16组100AH的电池并联的方式来实现！至于另外45AH可以忽略不记！
电池容量计算公式：
平均电流=【功率/UPS效率0.9】*功因0.8
电池电压
电池容量=平均电流
放电速率
NP型12V电池放电速率表：
时间（分钟）
速率（C）
时间（小பைடு நூலகம்）
速率（C）
10分钟
2.4 C
2小时
0.42 C
15分钟
1.98 C
4小时
0.19 C
20分钟
1.49 C
6小时
0.15 C
30分钟
0.9 C
这种计算方法算出的结果绝对精确，但常用规格电池不一定能达到，所以误差不超过5%时，对后备时间没有影响。
