气缸式调节阀作业指导书
阀门作业指导书
阀门开关作业指导书
一、作业前准备
1、操作前要清楚管路内介质的流向，注意检查阀门开闭标志。
2、通常情况下，关闭阀门时手轮(手柄)向顺时针方向旋转，开
启阀门时手轮(手柄)向逆时针方向旋转。
二、操作程序
1、操作截止阀过程中，在阀门关闭或开启到上死点或下死点时，应回转1／4～1/2圈，以免损坏密封面。
三、注意事项
1、操作阀门时，应缓慢开关，均匀用力，不得用冲击力开闭阀门。
2、球阀操作完成后必须仔细确认球阀的状态。
3、球阀只允许在全开或全关状态下运行，禁止用于节流或在非
全开关位运行。
四、事故状态操作
1.阀门出现故障，相关人员撤出，关闭前后阀门，放散并检测
可燃气体浓度，再由专业人员穿防静电服进行维修，或采取其他处理；。
气缸式调节阀作业指导书

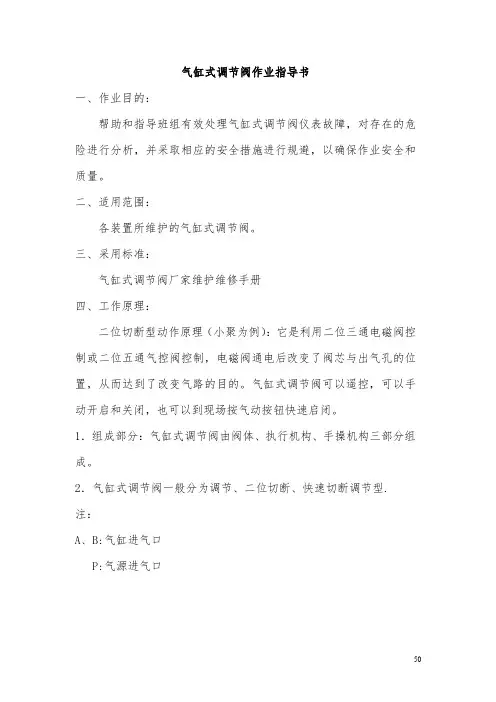

气缸式调节阀作业指导书一、作业目的：帮助和指导班组有效处理气缸式调节阀仪表故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。
二、适用范围：各装置所维护的气缸式调节阀。
三、采用标准：气缸式调节阀厂家维护维修手册四、工作原理：二位切断型动作原理（小聚为例）：它是利用二位三通电磁阀控制或二位五通气控阀控制，电磁阀通电后改变了阀芯与出气孔的位置，从而达到了改变气路的目的。
气缸式调节阀可以遥控，可以手动开启和关闭，也可以到现场按气动按钮快速启闭。
1．组成部分：气缸式调节阀由阀体、执行机构、手操机构三部分组成。
2．气缸式调节阀一般分为调节、二位切断、快速切断调节型. 注：A、B:气缸进气口P:气源进气口图1-9.1五、气缸式调节阀故障处理步骤：检查气缸式调节阀时注意其气源压力一般为0.4－0.7MPa，注意仪表管线、接头处不能有漏气，或者堵塞。
1.电磁阀有直流和交流两种，检查时应注意其供电电压。
2.有的气缸式调节阀没有副线或者手轮可改，检查时，一定要与工艺联系好，防止打乱工艺操作。
3.拆卸电磁阀时，一定要先断电。
拆卸气缸式调节阀时一定要先卸压。
六、工作危害分析、安全措施及使用的工具、劳保要求(表1-9.1)序号工作步骤危害或潜在事件主要后果安全控制措施1 工具仪器劳保准备工具仪器不符合要求损坏设备人员伤害工具齐全好用，临氢系统用铜制工具不按规定配戴劳保用品人身伤害公司劳保着装管理规定，护目镜、安全帽、手套2 联系工艺改副线联系不到位相关控制阀未改副线打乱工艺操作影响产品质量作业前告知工艺2.有控制回路改手动A BP表1-9.1。
气动调节阀维护调试操作规程作业指导书样本
气动调节阀维护、调试操作规程作业指导书样本HSE控制：介质组成：水、TEG、乙二醇、凝析油、天然气、导热油介质危害：易燃易爆，有毒。
管理控制：持卡操作；操作人员必须经过专门培训，严格遵守操作规程。
工程控制：切断压力源再泻压后拆表。
个人防护：劳保着装、戴护目镜特殊危险：无工艺物料：万用表，小起子，绝缘胶布，操作卡，防爆对讲机,防爆板手，尖嘴钳,生胶带，大布,密封垫片,喷壶，HART手操器操作过程中可能产生的危害及相关控制措施一、使用范围及编制依据使用范围：本规程是用来规范和指导现场生产操作的指导性文件，以保证正常生产情况下安全的对气动调节阀进行维护、调试的操作。
本规程适合站内所有气动调节阀。
编制依据：调节阀说明书。
再培训对象及周期：对象为所有自动化操作人员，再培训周期为1年。
二、操作规程1.1、准备工具：防爆对讲机，对应防爆板手两把，一/十字螺丝刀各一把,生胶带，绝缘胶布,手操器,FLUKE744,万用表，毛毡，大布,喷壶；1.2、带连锁的办理操作票；1.3、现场给信号调试操作：与主控室联系，主控室同意后方可进行调试操作；1.4、现场工艺人员倒流程，工艺人员确认后，方可进行下一步操作；1.5、通知系统工程师从主控室机房断电；1.6、现场操作人员检查是否已断电，确认后拆除阀门的控制信号线；1.7、用744给控制信号源进行给阀位调试（带手轮的必须解锁）；1.8、在给阀位时检查阀位位置及阀门泄漏情况，如果阀位位置不成线形或有泄漏立即处理(智能型阀门定位器用手操器自动调节行程线形）；1.9、正常后通知系统工程师校线并恢复控制信号接线；1.10、通知主控室投用，清点工具，清理现场。
调节阀作业指导书
调节阀作业指导书1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2 适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需周期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
检修气动调节阀作业指导书
检修气动调节阀作业指导书1.总则1.1主要内容：本检修作业指导书规定了在线使用的气动调节阀的日常维护、故障排除及更换时需注意的安全事项和具体的技术要求和实施步骤，其它类型调节阀亦可参照使用。
1.2基本组成：气动调节阀由气动薄膜执行机构和阀体部件两部分组成。
执行机构由上下膜盖、波纹薄膜、托盘、支架、推杆、弹簧、调节件等零部件所构成；阀体部分由阀体、阀芯、阀座、阀杆、法兰等组成。
1.3气动调节阀工作原理：当信号压力输入薄膜气室中，在波纹膜片上产生推力，使推杆移动，并压缩弹簧，直到与弹簧的反作用力相平衡，推杆的移动量即气动执行机构行程。
气动薄膜执行机构作用方式分为正作用及反作用；正作用式：当信号压力增大时，推杆部件向下移动；反作用式：当信号压力增大时，推杆部件向上移动。
1.4调节阀分类：按结构形式可分为：直通单座阀、直通双座阀、角形阀、三通阀、隔膜阀、蝶阀。
1.5适用范围：本检修作业指导书适用于电仪车间仪表工段全体仪表人员。
2、检修目的为了使调节阀能够完好使用，不内漏，不卡滞，开关动作灵活、自如；各连接处无泄露，使调节阀能够在各种开关位置都能够有效的调节、控制管线和设备内的介质，起到平稳生产的作用。
3、检修前的准备工作：⑴、人员分工：①、检修负责人：根据仪表元件的故障现象，确定检修项目，负责检修质量，确认需更换的备件质量是否合格，更换的阀门定位器及其它元件是否适用于该调节位置，保证维修或更换后的阀门处于完好状态；确保检修工作保质保量完成。
②、安全负责人：负责检修期间的安全监护，落实安全措施是否完善，防护器材是否准备齐全，佩戴是否规范，提醒检修负责人在检修时应注意的事项；确保安全防护措施到位，保证检修工作安全顺利完成。
⑵、工作时间：⑶、检修工具：12寸活口2把、钳子、螺丝刀、胶布、细砂纸、信号发生器。
⑷、检修备件：调节阀、阀门定位器、膜片、弹簧及相关配件。
⑸、票证的办理：需办理检修通知单、检修任务书、工艺交出单（根据具体实际情况）、登高时需办理高处作业证。
调节阀检修作业指导书
备注
1
调节阀检修、校验记录
见附表1
2
调节阀检修更换备件清单
附表1：
SH/T 3543-G603
调节阀/执行器/开关阀
调校记录
工程名称：
单元名称：
仪表名称
仪表型号
仪表位号
制造厂
精确度
出厂编号
行程
允许误差
输入信号
规格
PN= DN= di=
作用形式
标准表名称/编号/精度
阀门定位器
型号
作用方向
气源
MPa
标准行程（）
实测行程
（）
正
反
误差
（）
正
反
回差（）
备注：
结论：
调校人：
日期： 年 月 日
专业工程师：
日期： 年 月 日
质量检查员：
日期： 年 月 日
扬子石化有限公司南京电气仪表分公司
调节阀、执行单元校验记录
＿＿＿＿电仪车间YZR264-K03-006
装置名称
仪表位号
仪表名称
仪表型号
生产厂家
出厂编号
仪表规格
DN=dN=
压力等级
作用方式
流量特性
流通能力
气源压力
MPa
定 位 器
输入信号
输出信号
转 换 器
填料材质
填料规格
泄 漏 量 试 验
试 验 内 容
试验用介质
试验压力
保持时间
泄漏情况
膜头气密性试验
MPa
阀体耐压试验
MPa
填料密封试验
MPa
阀芯关闭时泄漏量试验
标准
升/分
实测
阀门试验作业指导书
阀门试验作业指导书一、任务描述本次阀门试验作业旨在对安装完成的阀门进行功能性能测试，确保阀门的正常运行和安全可靠性。
本指导书将详细介绍阀门试验的步骤、要求和注意事项，以确保试验的顺利进行。
二、试验步骤1. 准备工作a. 确保试验设备齐全，包括压力表、流量计等。
b. 根据试验要求，选择合适的试验介质和试验压力。
c. 清洁阀门和管道，确保无杂质。
d. 检查阀门的密封性，如有异常应及时进行修复或更换。
2. 试验前准备a. 检查阀门的开闭状态，确保处于关闭状态。
b. 检查阀门的连接螺栓，确保紧固牢固。
c. 检查阀门的传动装置，确保灵活可靠。
3. 试验过程a. 打开试验介质供应系统，将介质流入阀门。
b. 缓慢打开阀门，观察阀门的开启过程，确保无卡阻现象。
c. 根据试验要求，逐渐增加阀门的开度，记录相应的压力和流量数据。
d. 在阀门全开和全闭的状态下，分别记录相应的压力和流量数据。
e. 检查阀门的泄漏情况，如有泄漏应及时处理。
4. 试验结果分析a. 根据试验数据，计算阀门的流量特性和压力特性曲线。
b. 比较试验结果与设计要求，评估阀门的性能是否符合要求。
c. 如发现问题，及时记录并进行分析，提出相应的改进措施。
5. 试验报告编写a. 根据试验过程和结果，编写试验报告。
b. 报告中应包括试验的目的、步骤、结果和分析等内容。
c. 报告应清晰、准确地描述试验过程和结果，方便后续评审和参考。
三、注意事项1. 在试验过程中，应严格按照操作规程进行操作，确保人员安全。
2. 如发现试验设备或阀门存在异常情况，应立即停止试验并进行处理。
3. 试验过程中应注意阀门的温度和压力变化，避免超过设计范围。
4. 试验结束后，应及时清理试验设备和现场，保持整洁。
四、试验数据示例以下为试验数据的示例，仅供参考：- 阀门开度：0-10%，逐渐增加- 试验介质：水- 试验压力：0-10MPa- 压力数据记录：- 开度0%：0MPa- 开度10%：1MPa- 开度20%：2MPa- ...- 流量数据记录：- 开度0%：0L/min- 开度10%：10L/min- 开度20%：20L/min- ...五、总结阀门试验作业是确保阀门正常运行和安全可靠性的重要环节。
阀门试验作业指导书
阀门试验作业指导书引言概述：阀门试验是保证阀门正常运行和安全性的重要环节。
本文将详细介绍阀门试验的作业指导书，包括试验前准备、试验操作、试验报告等内容，以确保试验过程的准确性和可靠性。
一、试验前准备：1.1 确定试验目的和范围：在进行阀门试验之前，首先需要明确试验的目的和范围。
试验目的可以包括检验阀门的密封性能、流量特性、耐压能力等，范围可以根据具体情况确定。
1.2 确定试验设备和仪器：根据试验的目的和范围，确定所需的试验设备和仪器。
试验设备可以包括压力泵、流量计、温度计等，仪器可以包括压力表、温度计、流量计等。
确保试验设备和仪器的准确性和可靠性。
1.3 检查阀门和管道：在进行试验之前，需要对阀门和管道进行检查。
检查阀门的密封性能、操作灵活性、外观是否完好等，检查管道的连接是否紧固、是否有泄漏等。
确保阀门和管道的正常工作状态。
二、试验操作：2.1 压力测试：根据试验目的，确定试验的压力范围和持续时间。
使用压力泵将压力逐渐增加到设定值，并保持一段时间，观察阀门的压力变化情况。
记录试验数据并制作试验报告。
2.2 流量测试：根据试验目的，确定试验的流量范围和持续时间。
使用流量计测量通过阀门的流量，并记录试验数据。
根据流量变化情况，评估阀门的流量特性。
制作试验报告。
2.3 温度测试：根据试验目的，确定试验的温度范围和持续时间。
使用温度计测量阀门周围的温度，并记录试验数据。
根据温度变化情况，评估阀门的耐温性能。
制作试验报告。
三、试验报告：3.1 数据分析：根据试验过程中记录的数据，进行数据分析。
比较试验结果与试验标准的要求，评估阀门的性能是否符合要求。
分析数据的准确性和可靠性。
3.2 问题分析：根据试验过程中出现的问题，进行问题分析。
分析问题的原因和影响，并提出解决方案。
确保问题得到及时解决，防止类似问题再次发生。
3.3 结论和建议：根据试验结果和问题分析，得出结论和建议。
结论可以包括阀门的性能评估和改进建议，建议可以包括试验方法的改进和设备的更新等。
