太阳能灯具的电器安装与操作规范
太阳能灯控制器使用说明
太阳能灯控制器使用说明1. 产品概述太阳能灯控制器是一种专门用于控制太阳能灯的设备，它通过智能化的电路设计和先进的光控技术，实现对太阳能灯的自动控制。
本文将详细介绍太阳能灯控制器的使用方法和注意事项，以帮助用户更好地使用该产品。
2. 功能特点•光控功能：根据环境光线的变化，自动调节太阳能灯的亮度和开关状态。
•时间控功能：根据预设的时间段，自动打开或关闭太阳能灯。
•多种工作模式：支持手动模式、自动模式和定时模式，满足不同需求。
•电池保护功能：具有过充、过放、短路等多种保护功能，延长电池寿命。
3. 使用方法步骤1：安装1.将太阳能灯控制器固定在适当位置，确保其与太阳能电池板、LED灯具和电池之间的连接正确无误。
2.注意避免暴露在直射阳光下或受到雨水浸泡，以免影响使用寿命。
步骤2：连接1.将太阳能电池板的正负极分别与控制器的“PV+”和“PV-”端子相连。
2.将LED灯具的正负极分别与控制器的“LOAD+”和“LOAD-”端子相连。
3.将电池的正负极分别与控制器的“BAT+”和“BAT-”端子相连。
步骤3：设置1.打开控制器，进入设置界面。
2.根据需要选择工作模式：手动模式、自动模式或定时模式。
–手动模式：用户手动控制太阳能灯的亮度和开关状态。
–自动模式：根据环境光线自动调节太阳能灯的亮度和开关状态。
–定时模式：根据预设时间段自动打开或关闭太阳能灯。
3.根据需要设置亮度和时间参数，确保符合实际需求。
步骤4：使用1.根据设置的工作模式，使用遥控器或按键来控制太阳能灯的亮度和开关状态。
2.如果选择了自动模式或定时模式，在光线暗下来或预设时间到达时，太阳能灯将自动调节亮度或打开/关闭。
4. 注意事项•在安装和连接过程中，请务必断开电源，以免电击或设备损坏。
•太阳能灯控制器应安装在通风良好、避免阳光直射和雨水浸泡的地方。
•请勿将控制器与高压设备或大电流负载直接连接，以免损坏控制器。
•定期检查电池的电量，并根据需要进行充电或更换。
太阳能灯具的电器安装和调试
太阳能灯具的电器安装和调试太阳能灯具选址要求1.根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积2.太阳能路灯必须安装在光照充足、无遮挡的地方。
太阳能电池组件朝向正南，保证电池组件迎光面上全天没有任何遮挡物阴影; 3.当无法满足全天无遮挡时，要保证9:30~15:30间无遮挡。
<4.太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命5.环境使用温度：-20℃~60℃。
在比较寒冷的环境下，应适当加大蓄电池容量6.太阳能电池板上方不应有直射光源。
以免使灯具控制系统误识别导致误操作3>电气安装步骤1.根据接线图进行电池板串并联接线，确保正负极连接正确，检验电源线上电压输出是否正常，如不正常则检查接线是否有误2.光源灯头、灯罩组装、穿线、接线，确保正负极连接正确3.验证光源和其线路是否有问题，有问题的话查出原因及时解决4.蓄电池安装，连线做好端子(插簧)，穿线，串并联接线，确保正负极连接正确5.控制器接线，先接蓄电池后接电池板再接负载，确保正负极连接正确6.系统调试，时控时间按设计时间调整3>电池板接线; 1.检查电池组件背后铭牌，核对规格、型号、数量是否符合设计要求，如不符合应立即调货更换，不能勉强施工2.检查电池组件表面是否有破损、划伤，如有应立即更换3.接线前要详细检查正负极标识，确保正负极连接正确，建议再用万用表验证一下，以防标识错误等现象。
验证方法：用数字万用表的红黑表笔，分别接触电池组件两个电极，显示为正值则红表笔对应电极为正，显示为负值则红表笔对应电极为负，其它正负极检验方法同此4.按接线图进行串并联接线，不能私自改动连接方式，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其它两种颜色的，深色的作为负极，另一个作为正极5.接线后，将电池板朝向太阳，用万用表检测电源线输出端，正负是否正确，开路电压是否在合理范围内。
系统电压为12V的，开路电压值应在18V～23V范围内（晴天时）；系统电压为24V的，开路电压值应在35V～45V范围内（晴天时6.开路电压在合理范围内进行下一步，不是则检测每一块电池组件输出是否正常，线路连接是否正确，直到正确为止。
太阳能灯使用方法
太阳能灯使用方法
太阳能灯使用方法可以分为以下几个步骤：
1. 安装太阳能灯：根据太阳能灯的类型，选择合适的安装方式，可以是固定在墙壁上、插在地面上或者挂在支架上。
确保太阳能灯的太阳能电池板能够充分暴露在阳光下。
2. 充电：在白天，太阳能电池板会自动吸收阳光并转化为电能，充电给太阳能灯的电池。
确保太阳能电池板正常工作并接收足够的阳光。
3. 开关操作：有些太阳能灯具有开关，需要手动打开。
确保太阳能灯的开关是打开状态。
4. 自动感应：许多太阳能灯配备有光线感应器和人体感应器，可以自动开启和关闭。
根据太阳能灯的功能和配置，根据需要设置自动感应模式。
5. 光线调节：一些太阳能灯带有亮度调节功能，可以根据需要调节灯的亮度。
需要注意的是，太阳能灯的性能和使用方法会根据不同品牌和型号而有所不同，所以在使用之前最好仔细阅读产品说明书或者使用手册，以确保正确的操作和使用方法。
此外，需要定期清洁太阳能电池板表面上的尘土和污垢，以确保充电效
率和灯的发光效果。
太阳能灯具安装说明书
太阳能灯具安装说明书一、太阳能灯具工作原理太阳能灯具利用太阳电池组件发电、蓄电池储电，控制器控制蓄电池的充放电来工作的。
控制器分为光控和光控+时控两种。
其工作原理如下图：白天，当阳光照射到太阳电池组件表面，太阳电池的光伏效应产生电能，通过控制器对蓄电池进行充电；夜晚，光线逐渐减弱，太阳电池的工作电压、工作电流不断下降，当工作电压小于控制器设定的电压时，控制器启动负载，此时太阳能灯点亮，当设定的时间到达或环境光线过强时，控制器自动关闭负载。
二、安装工具每组安装人员至少应该有吊车一台，柴油发电机，支撑架一个，活口扳手 24〞两个,扳手（200×24、250×30）两把，斜口钳一把，剥线钳一把，内六角扳手一套，呆扳手一套，平口、十字螺丝刀各一把，万用表一个，电烙铁一把，指南针一个，铆钉枪，绝缘胶布、防水胶布若干，铆钉若干，手电钻一把，穿线铁丝一根，焊锡丝，热缩管，透明胶带等。
三、地点选择尽可能的靠近安装地点，以便于运输。
四、施工车辆及灯杆的摆放位置应确保施工道路通畅，并对过往行人及车辆进行安全警示，保证施工安全，不得影响居民正常生活。
五、地基浇注1、确定立灯位置；勘察地质情况，如果地表 1 米 2 皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
2、在立灯具的位置预留（开挖）符合标准的 1 米 3 坑；进行予埋件定位浇筑。
预埋件放置在方坑正中， PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以 C20 混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3、施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。
太阳能一体灯最全使用说明、安装说明
太阳能一体灯最全使用说明、安装说明太阳能一体灯，如今已经成为太阳能路灯中的佼佼者，在新农村建设、城市化进程中扮演这重要的照明角色。
根据专业的五金机电、五金建材采购批发网站复鑫网统计，太阳能一体灯采购数据连年上升。
该平台的太阳能照明设备商城中太阳能一体灯也是不断有订单发来。
由于采购者很多，但是很多平台的服务不到位，今天复鑫网专业照明设备商城为您提供了太阳能一体灯全面的使用说明：一、太阳能一体灯介绍太阳能一体灯，又叫一体化太阳能路灯，是将高效率的太阳能电池板，8年超长寿命的锂电池，高光效的LED和智能控制器，PIR人体感应模组，防盗安装支架等集中于一体的太阳能路灯,也叫太阳能一体化太阳能路灯或一体化太阳能庭院灯。
二、功能特点一体化太阳能路灯采用的是一体化设计，简约、时尚、轻便、实用；·采用太阳能供电节约电能，保护地球资源；·采用人体红外感应控制技术，人来灯亮，人走灯暗，延长照明时间；·采用高容量长寿命锂电池，确保产品的使用寿命,一般可达8年寿命；·无需拉线，安装极其方便；·防水结构，安全可靠；·较易扩展定时、声控等其它功能；·采用模块化设计理念，便于安装、维护、维修；·采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。
2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。
在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。
使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。

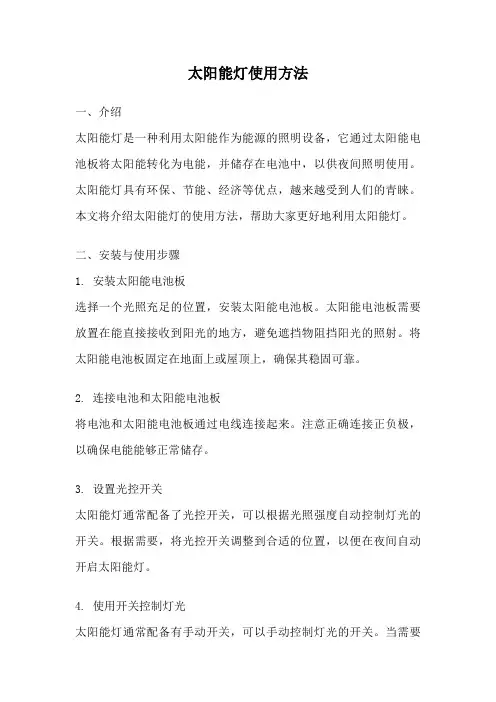

太阳能灯使用方法
太阳能灯使用方法一、介绍太阳能灯是一种利用太阳能作为能源的照明设备，它通过太阳能电池板将太阳能转化为电能，并储存在电池中，以供夜间照明使用。
太阳能灯具有环保、节能、经济等优点，越来越受到人们的青睐。
本文将介绍太阳能灯的使用方法，帮助大家更好地利用太阳能灯。
二、安装与使用步骤1. 安装太阳能电池板选择一个光照充足的位置，安装太阳能电池板。
太阳能电池板需要放置在能直接接收到阳光的地方，避免遮挡物阻挡阳光的照射。
将太阳能电池板固定在地面上或屋顶上，确保其稳固可靠。
2. 连接电池和太阳能电池板将电池和太阳能电池板通过电线连接起来。
注意正确连接正负极，以确保电能能够正常储存。
3. 设置光控开关太阳能灯通常配备了光控开关，可以根据光照强度自动控制灯光的开关。
根据需要，将光控开关调整到合适的位置，以便在夜间自动开启太阳能灯。
4. 使用开关控制灯光太阳能灯通常配备有手动开关，可以手动控制灯光的开关。
当需要使用太阳能灯时，可以按下开关，将灯光打开。
当不需要使用太阳能灯时，可以按下开关，将灯光关闭。
5. 维护和保养定期清洁太阳能电池板上的灰尘和污垢，以保证太阳能电池板的最佳工作效果。
同时，定期检查电池的电量，如果电量低于一定程度，需要及时更换电池。
三、注意事项1. 安装位置选择选择安装太阳能灯的位置时，要确保太阳能电池板能够充分接收到阳光的照射。
避免遮挡物阻挡阳光，影响太阳能电池板的工作效果。
2. 防水防潮太阳能灯通常需要安装在户外使用，因此要确保其具有良好的防水防潮性能。
避免太阳能电池板受到雨水浸泡，以免影响其正常工作。
3. 注意安全使用使用太阳能灯时，要注意安全。
避免长时间直视灯光，以免对眼睛造成伤害。
同时，要避免在易燃易爆物附近使用太阳能灯，以免引发火灾。
4. 不适宜长时间使用太阳能灯的电池容量有限，因此不适宜长时间使用。
如果需要长时间照明，建议使用其他照明设备。
5. 维护保养定期清洁太阳能电池板上的灰尘和污垢，以保证太阳能电池板的最佳工作效果。
太阳能灯的安装和使用教程
太阳能灯的安装和使用教程太阳能灯作为一种环保、节能的照明设备，越来越受到人们的青睐。
它利用太阳能转化为电能，不仅能为我们提供光照，还能为我们节省电费。
下面，我将为大家介绍太阳能灯的安装和使用教程。
一、安装太阳能灯1.选择合适的位置首先，我们需要选择一个阳光充足的位置来安装太阳能灯。
太阳能灯需要充分接收阳光才能发挥最佳效果，因此避免安装在有阴影遮挡的地方。
2.固定太阳能灯将太阳能灯的支架固定在地面或墙壁上。
如果是安装在地面上，可以选择使用地钉或地螺丝将支架固定在地面上；如果是安装在墙壁上，可以使用膨胀螺丝将支架固定在墙壁上。
3.连接电缆将太阳能灯的电缆与太阳能电池板连接起来。
通常，太阳能电池板上会有一个接线盒，将电缆连接到接线盒上即可。
4.调整角度根据当地的纬度和季节，调整太阳能电池板的角度，使其能够最大程度地接收阳光。
通常，夏季角度接近90度，冬季角度接近45度。
二、使用太阳能灯1.充电太阳能灯需要通过太阳能电池板充电才能正常工作。
确保太阳能电池板正面朝向阳光，并且没有任何遮挡物。
在白天，太阳能电池板会将阳光转化为电能，并存储在电池中。
2.开关操作太阳能灯通常配有一个开关，用于控制其开关和关灯。
在需要使用太阳能灯时，将开关切换到开启状态。
在不需要使用太阳能灯时，将开关切换到关闭状态，以节省电能。
3.灯光调节有些太阳能灯还配有灯光调节功能，可以根据需要调整灯光的亮度。
通常，太阳能灯的亮度调节按钮位于灯体上，通过按下按钮可以实现灯光的调节。
4.维护保养定期清洁太阳能电池板上的灰尘和污垢，以确保其正常工作。
此外，还要定期检查电池的电量，如果发现电量不足，可以通过太阳能电池板进行充电。
总结：太阳能灯的安装和使用教程并不复杂，只需要选择合适的位置安装太阳能灯，连接电缆，调整角度即可。
在使用过程中，保持太阳能电池板的清洁，合理使用开关和灯光调节功能，定期检查电池的电量。
通过正确安装和使用太阳能灯，我们可以为环境做出贡献，同时享受到便捷的照明服务。
新农村太阳能灯装法
新农村太阳能灯装法新农村太阳能灯装法如下：一、太阳能路灯电池板安裝：1、将太阳能路灯电池板放入电池板固定支架上，而且用螺丝拧紧，使其牢固可靠。
2、连接新农村太阳能路灯电池板的輸小组出线，注意接适当电池板的正负极，并将电池板的輸小组出线用束线带牢筑。
3、接发布之后对电池板接线处进行电镀锡，以防止电缆氧化。
接着将接好线的电池板放入一边，等待装线。
二、太阳能路灯灯具安裝：1、将灯线从灯臂中搭成，在安裝灯口处一端空出一段灯线，有利于安裝灯口。
2、将灯杆挺起来，将灯线另一端从灯杆预埋件的顺线孔处搭成，将灯线顺到灯杆顶部一端。
并在灯线的另一端安裝好灯口。
3、将灯臂与灯杆上的螺丝孔偏向好，接着用快速扳手将灯臂用螺丝拧紧。
估算灯臂无歪斜后对灯臂进行扭紧。
4、把灯线穿出灯杆顶端的一端做好标志，与太阳能发电站电池板线一同用细电线套管将二根线一同穿进灯杆底部一端，并将新农村太阳能路灯电池板固定不变在灯杆上。
检查螺丝都拧紧之后等待起重设备吊装。
三、太阳能路灯灯杆吊装：1、灯杆吊装之前一定要检查各预制构件固定不变情况，并查看灯口和电池板是否有偏差，并进行合理的调整。
2、将绳索穿在灯杆合适的位置，缓慢吊装照明设备。
避免吊车钢丝绳划损电池板。
3、当灯杆吊装到路基工程上边时，缓慢学会放弃灯杆，此外旋转灯杆，调整灯口直对路面，法兰上的孔偏向地脚螺栓。
4、法兰落在路基工程上以后，依次套上平垫，弹黄垫以及螺丝帽，更终用板手将螺丝帽均匀拧紧，将灯杆固定不变。
5、撤销起绳子，并检查灯杆是否倾斜，是否对灯杆进行调整。
四、太阳能路灯蓄电池及控制器安裝：1、将新农村太阳能路灯蓄电池放进可充电电池井，用细铁丝将可充电电池线穿进路面工程上面。
2、按照标准规范将连接线连接到控制器；先接蓄电池，再接负载，接着接太阳能发电板；接线操作过程时一定要注意社会各界接线与控制器上标明的接线接线接线端子不能插反，正负两旋光性不能碰撞，不能插错；要不然控制器将被损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能灯具的电器安装与操作规范(2009/07/16 17:58)
一、太阳能灯具选址要求
1.根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积。
2.太阳能路灯必须安装在光照充足、无遮挡的地方。
太阳能电池组件朝向正南，保证电池组件迎光面上全天没有任何遮挡物阴影。
3.当无法满足全天无遮挡时，要保证9:30~15:30间无遮挡。
4.太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。
5.环境使用温度：-20℃~60℃。
在比较寒冷的环境下，应适当加大蓄电池容量。
6.太阳能电池板上方不应有直射光源。
以免使灯具控制系统误识别导致误操作。
二、电气安装步骤
1.根据接线图进行电池板串并联接线，确保正负极连接正确，检验电源线上电压输出是否正常，如不正常则检查接线是否有误。
2.光源灯头、灯罩组装、穿线、接线，确保正负极连接正确。
3.验证光源和其线路是否有问题，有问题的话查出原因及时解决。
4.蓄电池安装，连线做好端子(插簧)，穿线，串并联接线，确保正负极连接正确。
5.控制器接线，先接蓄电池后接电池板再接负载，确保正负极连接正确。
6.系统调试，时控时间按设计时间调整。
三、电池板接线
1.检查电池组件背后铭牌，核对规格、型号、数量是否符合设计要求，如不符合应立即调货更换，不能勉强施工。
2.检查电池组件表面是否有破损、划伤，如有应立即更换。
3.接线前要详细检查正负极标识，确保正负极连接正确，建议再用万用表验证一下，以防标识错误等现象。
验证方法：用数字万用表的红黑表笔，分别接触电池组件两个电极，显示为正值则红表笔对应电极为“正”，显示为负值则红表笔对应电极为“负”。
其它正负极检验方法同此。
4.按接线图进行串并联接线，不能私自改动连接方式，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其它两种颜色的，深色的作为负极，另一个作为正极。
5.接线后，将电池板朝向太阳，用万用表检测电源线输出端，正负是否正确，开路电压是否在合理范围内。
系统电压为12V的，开路电压值应在18V～23V范围内（晴天时）；系统电压为24V的，开路电压值应在35V～45V范围内（晴天时）。
6.开路电压在合理范围内进行下一步，不是则检测每一块电池组件输出是否正常，线路连接是否正确，直到正确为止。
四、光源接线
1.核对光源规格、型号、数量是否符合设计要求，如不符应立即调货更换，不能勉强施工。
2.检查光源表面是否有划伤，灯管是否有裂纹、破损等现象，有的话应立即更换。
3.接线前要详细检查镇流器正负极标识，确保正负极连接正确。
注：不能用万用表测量镇流器输出端，以免输出的高频电压烧坏万用表。
4.按接线图进行接线，不能私自改动连接方式，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其它两种颜色的，深色的作为负极，另一个作为正极。
5.接线后，检测光源是否完好，线路是否有问题。
将光源引出线与蓄电池两端电极相接，点亮则代表线路正常，不亮则回路中有故障。
注意正负极不要接反，电压等级要相互匹配。
6.没问题则进行下一步，否则检验线路连接是否正确，光源是否损坏，直到正确为止。
7.灯具安装好吊装以前，要用蓄电池再进行一次测试，看灯具是否能够点亮，避免吊装完成后发现，增加维修成本。
五、蓄电池接线
1.检查蓄电池标识，核对规格、型号、数量是否符号设计要求，如不符合应立即调货更换，不能勉强施工。
2.检查蓄电池表面是否有破损、划伤、漏液等情况，有的话应立即更换。
3.接线前认准正负极标识，标有红色的为正，标有黑色的为负，确保正负极连接正确，建议再用万用表验证一下，以防标识出现错误。
验证方法：用数字万用表的红黑表笔，分别接触电池组件两个电极，显示为正值则红表笔对应电极为“正”，显示为负值则红表笔对应电极为“负”。
其它正负极检验方法同此。
4.按接线图进行串并联接线，不能私自改动连接方式，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其它两种颜色的，深色的作为负极，另一个作为正极。
5.接线后，电源线输出端要用绝缘胶布缠好，以免正负极接触短路放电，引发重大事故。
确保无误再进行后面操作。
六、控制器接线
1.检查控制器标识，核对规格、型号、数量是否符合设计要求，如不符合应立即调货更换，不能勉强施工。
2.检查控制器表面是否有破损、划伤，如有应立即更换。
3.接线前要认准控制器上的太阳能电池组件、蓄电池、负载三者的标识符号、接线位置和正负极符号。
4.灯杆吊装完成后进行控制器的接线，接线顺序为：蓄电池－太阳能电池组件－光源。
5.按接线图进行串并联接线，不能私自改动连接方式。
电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极。
线芯为其它两种颜色的，深色的作为负极，另一个作为正极。
6.接线通电后，按控制器说明书中指示，看控制器上显示（LED或LCD）是否正常，如有故障信息，按说明书提示排除故障。
七、系统调试
1.时控功能设置
根据设计方案中设计的每天亮灯时间，按说明书指示设置时间控制结点，每晚亮灯时间应不高于设计值，只能等于或小于设计值。
2.光控开功能模拟
若是在白天，接线后，可用不透光物完全遮挡电池组件迎光面（或把控制器上电池组件接线卸下），根据说明书上提到的延时时间（一般为5分钟），看经过相应时间后，灯具是否能自动点亮，能点亮则说明光控开功能正常，不能点亮则说明光控开功能失效，需重新检查控制器设置情况。
3.光控关功能模拟
接上述操作，去除太阳能电池组件上的遮挡物（或把控制器上电池组件电源线接好），光源能够自动熄灭，说明光控关功能正常。
八、注意事项
1.太阳能路灯的所有器件在安装过程中应勿划伤、磕碰；
2.蓄电池在运输、安装过程中切勿倒置及放置在潮湿处和暴晒于太阳光下；
3.各线路连接切勿短路（正负极接触）；
4.系统接线顺序：蓄电池－电池板－负载；
5.系统拆卸顺序：负载－电池板－蓄电池。
