雪崩光电探测器
雪崩光电探测器雪崩光电探测器光电探测器是将光信号转变为电信号的器件，雪崩光电探测器采用的即是雪崩光电二极管(APD) ，能够具有更大的响应度。
APD将主要应用于长距离或接收光功率受到其它限制而较小的光纤通信系统。
目前很多光器件专家对APD 的前景十分看好，认为APD 的研究对于增强相关领域的国际竞争力，是十分必要的。
雪崩光电探测器的材料1)Si Si 材料技术是一种成熟技术，广泛应用于微电子领域，但并不适合制备目前光通信领域普遍接受的 1.31mm,1.55mm 波长范围的器件。
2)GeGe APD 虽然光谱响应适合光纤传输低损耗、低色散的要求，但在制备工艺中存在很大的困难。
而且，Ge的电子和空穴的离化率比率( )接近1，因此很难制备出高性能的APD 器件。
3)In0.53Ga0.47As/InP选择In0.53Ga0.47As 作为APD 的光吸收层，InP 作为倍增层，是一种比较有效的方法[2] 。
In0.53Ga0.47As 材料的吸收峰值在 1.65mm, 在 1.31mm,1.55mm 波长有约为104cm-1 高吸收系数，是目前光探测器吸收层首选材料。
In0.53Ga0.47As 光电二极管比起Ge 光电二极管，有如下优点：（1）In0.53Ga0.47As 是直接带隙半导体，吸收系数高；（2）In0.53Ga0.47As 介电常数比Ge 小，要得到与Ge 光电二极管相同的量子效率和电容，可以减少In0.53Ga0.47As 耗尽层的厚度，因此可以预期In0.53Ga0.47As/InP 光二极管具有高的效应和响应；（3）电子和空穴的离化率比率（）不是1，也就是说In0.53Ga0.47As/InP APD 噪声较低；（4）In0.53Ga0.47As 与InP 晶格完全匹配，用MOCVD 方法在InP 衬底上可以生长出高质量的In0.53Ga0.47As 外延层，可以显着的降低通过p-n 结的暗电流。
（5）In0.53Ga0.47As/InP 异质结构外延技术，很容易在吸收区生长较高带隙的窗口层，由此可以消除表面复合对量子效率的影响。
4）InGaAsP/InP选择InGaAsP 作为光吸收层，InP 作为倍增层,可以制备响应波长在1-1.4mm ，高量子效率，低暗电流，高雪崩增益得的APD 。
通过选择不同的合金组分，满足对特定波长的最佳性能。
）InGaAs/InAlAsln0.52AI0.48As 材料带隙宽（1.47 eV）,在 1.55 mm 波长范围不吸收，有证据显示，薄In0.52Al0.48As 外延层在纯电子注入的条件下，作为倍增层材料，可以获得比lnP 更好的增益特性。
6）InGaAs/InGaAs（P）/InAlAs 和InGaAs/In（Al ）GaAs/InAlAs 材料的碰撞离化率是影响APD 性能的重要因素。
研究表明[6] ，可以通过引入InGaAs（P）/InAlAs 和In（Al ）GaAs/InAlAs 超晶格结构提高倍增层的碰撞离化率。
应用超晶格结构这一能带工程可以人为控制导带和价带值间的非对称性带边不连续性，并保证导带不连续性远远大于价带不连续性（△Ec>> △ Ev）。
与InGaAs 体材料相比，InGaAs/lnAIAs 量子阱电子离化率（a）明显增加，电子和空穴获得了额外能量，由于△ Ec>> △ Ev,可以预期电子所获得的能量使电子离化率的增加量远远大于空穴能量对空穴离化率（b）的贡献，电子离化率与空穴离化率的比率（k）增加。
因此，应用超晶格结构可以获得大的增益-带宽积（GBW ）和低噪声性能。
然而，这种可以使k 值增加的InGaAs/InAIAs 量子阱结构APD 很难应用在光接收机上。
这是因为影响最大响应度的倍增因子受限于暗电流，而不是倍增噪声。
在此结构中，暗电流主要是由窄带隙的InGaAs 阱层的隧道效应引起，因此，引入宽带隙的四元合金，比如InGaAsP 或InAIGaAs, 代替InGaAs 作为量子阱结构的阱层可以抑制暗电流。
在相同的电场下，超晶格结构可以大大提高k,表明超晶格结构的器件具有更大的信噪比。
研究表明，InAIGaAs/InAIAs 量子阱结构的平均能隙为 1.32 eV, InAIGaAs 和InAIAs 的带隙值分别为1.13 eV和1.47 eV,量子阱结构的能隙值介于InAlGaAs 和InAlAs 的带隙值之间。
量子阱结构的空穴离化率近似等于InAlGaAs 和InAlAs 空穴离化率的平均值，因此InAlGaAs/InAlAs 结构的空穴离化率可以用带隙差来很好的解释。
然而对于电子离化率来说，量子阱结构比InAlGaAs 和InAlAs 的值都大。
这种差异表明电子碰撞离化率的增加是由于大的导带差（△ Ec）引起的。
在InGaAsP/lnAIAs 异质结中，这种大的导带差更为明显，而价带的差异通过P 的引入几乎消失，预期InGaAsP/InAIAs APD 具有更大的电子碰撞离化率。
雪崩光电探测器的芯片结构合理的芯片结构是高性能器件的基本保证。
APD 结构设计主要考虑RC 时间常数,在异质结界面的空穴俘获,载流子通过耗尽区的渡越时间等因素。
下面对其结构的发展作一综述：1）基本结构最简单的APD结构是在PIN光电二极管的基础上，对P区和N 区都进行了重掺杂，在邻近P 区或N 区引进n 型或p 型倍憎区，以产生二次电子和空穴对，从而实现对一次光电流的放大作用。
对于InP 系列材料来说，由于空穴碰撞电离系数大于电子碰撞电离系数，通常将N 型掺杂的增益区置于P 区的位置。
在理想情况下，只有空穴注入到增益区，所以称这种结构为空穴注入型结构。
2）吸收和增益区分开由于InP 宽带隙特性（InP 为 1.35eV, InGaAs 为0.75eV ），通常以InP 为增益区材料，InGaAs 为吸收区材料。
3）分别吸收、渐变、增益（SAGM ）结构的提出目前商品化的APD 器件大都采用InP/InGaAs 材料，InGaAs 作为吸收层，InP 在较高电场下（>5x105V/cm）下而不被击穿，可以作为增益区材料。
对于该材料，所以这种APD 的设计是雪崩过程由空穴碰撞而在n 型InP 中形成。
考虑到InP 和InGaAs 的带隙差别较大,价带上大约0.4eV 的能级差使得在InGaAs 吸收层中产生的空穴，在达到InP 倍增层之前在异质结边缘受到阻碍而速度大大减少，从而这种APD 的响应时间长，带宽很窄。
这个问题可以在两种材料之间加InGaAsP 过渡层而得到解决。
4）分别吸收、渐变、电荷和增益（SAGCM ）结构的提出为了进一步调节吸收层和增益层的电场分布，在器件设计中引入了电荷层，这种改进大大的提高了器件速率和响应度。
5）谐振腔增强型（RCE） SAGCM 结构在以上传统探测器的优化设计中，必须面临这样一个事实：即吸收层的厚度对器件速率和量子效率是一个矛盾的因素。
薄的吸收层厚度可以减少载流子渡越时间，因此可以获得大的带宽；然而，同时为了得到更高的量子效率，需要吸收层具有足够的厚度。
解决这个问题可以采用谐振腔（RCE ）结构，即在器件的底部和顶部设计DBR (distribud Bragg Reflector) 。
这种DBR 反射镜在结构上包括低折射率和高折射率的两种材料，二者交替生长，各层厚度满足在半导体中入射光波长的1/4。
这种谐振腔结构的探测器在满足速率要求的前提下，吸收层厚度可以做得很薄，而且电子在经过多次反射后，量子效率增加。
由于GaAs/AlAs 谐振腔工艺的成熟，目前这种结构的器件以GaAs/AlGaAs 材料为最多，增益- 带宽积300GHz 以上。
InP/InGaAs 谐振腔由于InP 和InGaAs 两种材料折射率差较小，使得工艺变得复杂，因此以InP 为基材料的谐振腔增强型探测器实用化的很少。
当然可以利用键合技术，应用GaAs/AlAs 的成熟工艺，制备以InP 为基材料的谐振腔增强型探测器。
近年来又出现了以InAlGaAs/InAlAs 或者InGaAs(P)/InAlAs 材料的DBR, 其波长位于我们感兴趣的波长范围，受到研究和开发人员的广泛关注。
用MBE( 分子束外延)生长的器件结构包括半绝缘的InP 衬底，DBR 反射镜(30对各层厚度为入/4的InGaAs/lnAIAs )，未掺杂的InAIAs 倍增层，P 型掺杂的InAlAs 电荷层，电荷层的作用是确保60 nm 厚的InAIAs吸收层的电场不高于105 V/cm,保证器件高速率特性。
最后生长的是未掺杂的InAIAs 空间层和P+-InAIAs 顶层，其厚度都进行了优化设计以确保器件在特定波长都具有最高的响应度。
这种结构的器件可以获得小于10 nA 的低暗电流，在单位增益的条件下，可以获得70%的峰值量子效率。
噪声测量表明该器件具有非常低的噪声特性（k~0.18 ）,这个值比以InP 为基材料的APD 高很多，显示了InAlAs 系列材料在低噪声器件方面的巨大潜力。
6）边耦合的波导结构（WG-APD）另一种解决吸收层厚度对器件速率和量子效率不同影响的矛盾的方案是引入边耦合波导结构。
这种结构从侧面进光，因为吸收层很长，容易获得高量子效率，同时，吸收层可以做得很薄，降低载流子得渡越时间。
因此，这种结构解决了带宽和效率对吸收层厚度的不同依赖关系，有望实现高速率，高量子效率的APD。
WG-APD 在工艺上较RCE APD简单，省去了DBR 反射镜的复杂制备工艺。
因此，在实用化领域更具有可行性，适用于共平面光连接。
图5给出了InGaAs/InAlAs SACM WG-APD 结构示意图[12]。
该器件是用MOCVD方法，在S-掺杂的（100）InP衬底上，生长100 nm N型InP过渡层，再生长一层N-型InAlAs层。
150nm 的倍增层是采用非故意掺杂的InAlAs 材料。
Zn 掺杂浓度为2.1 X 1017 cm-3的180 nm电荷层的作用是调整电场在吸收层和倍增层的分配，吸收层上下两侧各生长100 nm 非故意掺杂的InAlGaAs 波导层。
这种结构的器件可以实现320 GHz 的增益-带宽积和极低的噪声特性（k=0.15）,充分表现了其在高速率和长距离光通信领域的潜在应用。
WG-APD 的主要问题是薄的吸收层厚度减少了光耦合效率，而且，由于切片工艺和在进光面抗反膜的影响，使这种结构的器件可能性变差。
这些问题可以通过结构改进而逐步解决。
雪崩光电探测器结构和能带在波长为 1.55 gm 的长波长区域，由于锗光电探测器遇到暗电流较大等问题，人们便转向使用InP 基材料。
APD探测器在物理实验中的使用方法与优劣评估
APD探测器在物理实验中的使用方法与优劣评估引言：在现代科学中，物理实验是探索自然世界和验证理论的重要手段。
为了获取准确而可靠的结果，使用高质量的探测器至关重要。
APD（Avalanche Photodiode，雪崩光电二极管）作为一种高增益、高灵敏度的光电探测器，在物理实验中得到广泛应用。
本文将介绍APD探测器的使用方法，并对其优劣进行评估。
一、APD探测器的使用方法1. 工作原理APD探测器利用内部雪崩增益效应来增强光信号的强度。
它由在PN结中注入高能电子形成的电子-空穴对引发的雪崩效应而得名。
该效应使得APD能够检测弱光信号，并将其转化为电流信号输出。
2. 电路连接接入APD探测器的电路需要考虑到其特殊性，确保电压稳定、恰当地设置放大器增益。
在实验中，我们通常使用电流控制模式，即将APD探测器置于反向偏置下，并通过电流输出进行信号读取。
3. 实验准备在进行物理实验之前，必须进行一些准备工作。
首先，要确保APD探测器表面的光窗干净，避免杂质对探测性能的影响。
其次，应在实验室合适的环境中操作，以减少外部光源对实验结果的干扰。
二、APD探测器的优劣评估1. 优点（1）高增益：APD探测器的增益可达到传统光电二极管的几个数量级。
这使得APD能够检测到微弱的光信号，提高了实验的精确性和可靠性。
（2）高灵敏度：由于其高增益特性，APD可以在较低的光功率下工作，从而减少实验所需的光源能量。
这对于一些对光源条件要求较高的实验非常有利。
（3）快速响应：APD对光信号的响应速度非常快，通常在纳秒级别。
这使得它适用于需要高速数据获取的实验，例如荧光衰减实验等。
2. 缺点（1）噪声：APD探测器存在一定的噪声，主要源自热噪声和暗电流。
这些噪声会导致实验结果的一定误差，需要通过调整电路参数等方法进行补偿。
（2）温度依赖性：APD探测器的性能与温度密切相关，温度的变化会影响其增益和响应速度。
因此，在实验中需要对温度进行控制，以确保测量结果的准确性和稳定性。
apd的工作原理
apd的工作原理
APD（Avalanche Photodiode，雪崩光电二极管）是一种高增益光电探测器，它利用雪崩效应来放大光信号。
APD的工作原理如下：
1. 光信号入射：当光信号进入APD的活动区（即PN结），它会被吸收并产生光生载流子。
2. 雪崩增强：光生载流子经过硅片中的增强层，进一步被加速以产生能量，引发雪崩效应。
在雪崩效应中，晶格的震荡能够促使高能电子激发更多电子，从而形成更多电子空穴对。
3. 增强载流子：雪崩效应导致电荷载流子的增加，这些载流子沿漂移区域移动并形成电流。
这个过程可以将光信号的能量放大，从而获得一个较大的电流输出。
4. 信号读取：所产生的电流会被连接在APD上的电路读取并转换成可以测量的电压信号。
这个信号可以提供有关入射光强度和入射光子数量的信息。
值得注意的是，APD的雪崩效应需要一个足够高的偏置电压来启动。
同时，它的增益是非线性的，因此对于精确的光信号测量，需要在设计和使用过程中加以考虑和补偿。
InGaAs纳米线雪崩焦平面探测器发展研究
第４５卷 第１期２０２１年１月激 光 技 术ＬＡＳＥＲＴＥＣＨＮＯＬＯＧＹＶｏｌ．４５，Ｎｏ．１Ｊａｎｕａｒｙ，２０２１ 文章编号：１００１ ３８０６（２０２１）０１ ０１０５ ０４ＩｎＧａＡｓ纳米线雪崩焦平面探测器发展研究张 伟１，徐 强１，谢修敏１，邓 杰１，覃文治１，胡卫英１，陈 剑１，宋海智１，２（１．西南技术物理研究所，成都６１００４１；２．电子科技大学基础与前沿科学研究所，成都６１００５４）摘要：基于ＩｎＧａＡｓ纳米线的光电探测器，由于其优异的性能而受到广泛的关注和研究。
综述了ＩｎＧａＡｓ纳米线光电探测器的探测机理、材料结构、器件性能和当前的研究现状。
讨论了ＩｎＧａＡｓ纳米线雪崩焦平面探测器结构设计、纳米线材料精密生长、纳米线材料的界面与缺陷控制、纳米线雪崩焦平面器件制备工艺等关键技术。
对发展高光子探测效率、低噪声、高增益ＩｎＧａＡｓ纳米线雪崩焦平面探测器的前景进行了展望。
关键词：传感器技术；雪崩焦平面探测器；ＩｎＧａＡｓ纳米线阵列；光电二极管；探测器中图分类号：Ｏ４７５ 文献标志码：Ａ ｄｏｉ：１０ ７５１０／ｊｇｊｓ ｉｓｓｎ １００１ ３８０６ ２０２１ ０１ ０１８ＰｒｏｇｒｅｓｓｏｆＩｎＧａＡｓｎａｎｏｗｉｒｅａｖａｌａｎｃｈｅｆｏｃａｌｐｌａｎｅｄｅｔｅｃｔｏｒｓＺＨＡＮＧＷｅｉ１，ＸＵＱｉａｎｇ１，ＸＩＥＸｉｕｍｉｎ１，ＤＥＮＧＪｉｅ１，ＱＩＮＷｅｎｚｈｉ１，ＨＵＷｅｉｙｉｎｇ１，ＣＨＥＮＪｉａｎ１，ＳＯＮＧＨａｉｚｈｉ１，２（１．ＳｏｕｔｈｗｅｓｔＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｉｃａｌＰｈｙｓｉｃｓ，Ｃｈｅｎｇｄｕ６１００４１，Ｃｈｉｎａ；２．ＩｎｓｔｉｔｕｔｅｏｆＦｕｎｄａｍｅｎｔａｌａｎｄＦｒｏｎｔｉｅｒＳｃｉｅｎｃｅｓ，Ｕｎｉ ｖｅｒｓｉｔｙｏｆＥｌｅｃｔｒｏｎｉｃＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙｏｆＣｈｉｎａ，Ｃｈｅｎｇｄｕ６１００５４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＰｈｏｔｏｄｅｔｅｃｔｏｒｓｂａｓｅｄｏｎＩｎＧａＡｓｎａｎｏｗｉｒｅｓｈａｖｅｂｅｅｎｗｉｄｅｌｙｓｔｕｄｉｅｄｄｕｅｔｏｔｈｅｉｒｅｘｃｅｌｌｅｎｔｐｒｏｐｅｒｔｉｅｓ．Ｔｈｅｄｅｔｅｃｔｉｏｎｍｅｃｈａｎｉｓｍ，ｍａｔｅｒｉａｌｓｔｒｕｃｔｕｒｅ，ｄｅｖｉｃｅｐｅｒｆｏｒｍａｎｃｅａｎｄｃｕｒｒｅｎｔｒｅｓｅａｒｃｈｓｔａｔｕｓｏｆＩｎＧａＡｓｎａｎｏｗｉｒｅｐｈｏｔｏｄｅｔｅｃｔｏｒｓｗｅｒｅｒｅｖｉｅｗｅｄ．Ｔｈｅｋｅｙｔｅｃｈｎｏｌｏｇｉｅｓ，ｓｕｃｈａｓｔｈｅｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎｏｆＩｎＧａＡｓｎａｎｏｗｉｒｅａｖａｌａｎｃｈｅｆｏｃａｌｐｌａｎｅｄｅｔｅｃｔｏｒ，ｔｈｅｐｒｅｃｉｓｅｇｒｏｗｔｈｏｆｎａｎｏｗｉｒｅｍａｔｅｒｉａｌｓ，ｔｈｅｉｎｔｅｒｆａｃｅａｎｄｄｅｆｅｃｔｃｏｎｔｒｏｌｏｆｎａｎｏｗｉｒｅｍａｔｅｒｉａｌｓ，ａｎｄｔｈｅｐｒｅｐａｒａｔｉｏｎｐｒｏｃｅｓｓｏｆｎａｎｏｗｉｒｅａｖａｌａｎｃｈｅｆｏｃａｌｐｌａｎｅｄｅｖｉｃｅｓｗｅｒｅｄｉｓｃｕｓｓｅｄ．Ｏｎｔｈｉｓｂａｓｉｓ，ｔｈｅｐｒｏｓｐｅｃｔｏｆｄｅｖｅｌｏｐｉｎｇｈｉｇｈｐｈｏｔｏｎｄｅｔｅｃｔｉｏｎｅｆｆｉｃｉｅｎｃｙ，ｌｏｗｎｏｉｓｅａｎｄｈｉｇｈｇａｉｎＩｎＧａＡｓｎａｎｏｗｉｒｅａｖａｌａｎｃｈｅｆｏｃａｌｐｌａｎｅｄｅｔｅｃｔｏｒｗａｓｐｒｏｓｐｅｃｔｅｄ．Ｋｅｙｗｏｒｄｓ：ｓｅｎｓｏｒｔｅｃｈｎｉｑｕｅ；ａｖａｌａｎｃｈｅｆｏｃａｌｐｌａｎｅｄｅｔｅｃｔｏｒ；ＩｎＧａＡｓｎａｎｏｗｉｒｅａｒｒａｙ；ｐｈｏｔｏｄｉｏｄｅｓ；ｄｅｔｅｃｔｏｒｓ 基金项目：四川省科技计划资助项目（２０１８ＴＺＤＺＸ０００１）；国家重点研发计划资助项目（２０１７ＹＦＢ０４０５３０２）作者简介：张 伟（１９８３ ），男，博士研究生，现主要从光电功能材料与器件的研究。
InGaAs_InPAPD探测器光电特性检测
将偏微分方程转化为可求解的线性代数方程组。
2.2 获得倍增因子M=1的 IP0 的方法 倍增因子定义为在完全相同的注入条件下，有
雪崩增益时通过器件的电流与无雪崩增益时通过器 件的电流之比。
在实际器件中，获得的最高直流倍增因子受串
联电阻的空间电荷效应限制，这些因素可以合并成
wi为权重，达到最小。使用Q→min为标准的拟合称 为最小二乘法。使用最小二乘原理处理非线性曲线
拟合，令权重wi=1，非线性曲线拟合的数学表达为： 已知一组数据{xi，yi}，i=1,2,…, n，满足已知方程形 式f(xi, bj)，j=1,2,…,m，求解{bj}，使其满足
n
∑ Q = [ yi − f (xi ,bj )]2 → min ，即求解 ∂Q / ∂bj = 0 。 i =1
=
I0 P0
+ ∆IP0
。
3 测量
本文研究了台面型InP/InGaAs APD静态光电特
性。该APD的光敏面直径为500 µm，光照下的电流
与电压关系曲线及无光照下的暗电流与电压关系曲
线如图1所示，将有光照与无光照时候相同偏压下的
电流值相减得到的电流即为光电流。图1还显示了倍
增因子与偏压的关系，其中，实线对应由实验测量
中图分类号 TN312+.7
文献标识码 A
Measurement of the Static Optoelectronic Characteristics of InGaAs/InP Avalanche Photodiode
XIAO Xue-fang1, YANG Guo-hua1, GUI qiang1, WANG Guo-hong1, MA Xiao-yu1, CHEN Chao2, and CHEN Liang-hui1

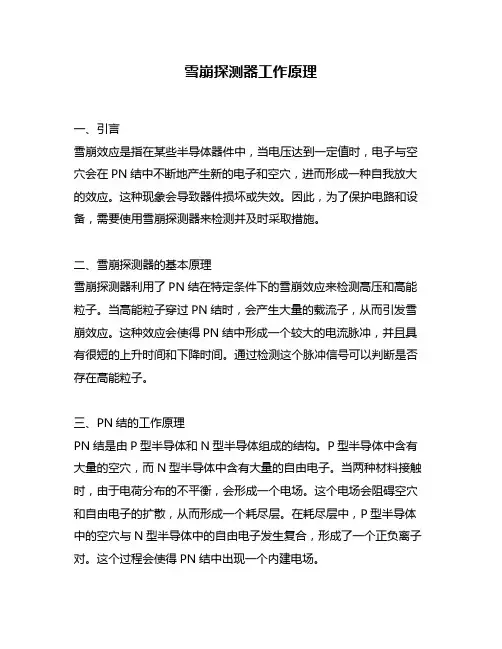

雪崩探测器工作原理
雪崩探测器工作原理一、引言雪崩效应是指在某些半导体器件中，当电压达到一定值时，电子与空穴会在PN结中不断地产生新的电子和空穴，进而形成一种自我放大的效应。
这种现象会导致器件损坏或失效。
因此，为了保护电路和设备，需要使用雪崩探测器来检测并及时采取措施。
二、雪崩探测器的基本原理雪崩探测器利用了PN结在特定条件下的雪崩效应来检测高压和高能粒子。
当高能粒子穿过PN结时，会产生大量的载流子，从而引发雪崩效应。
这种效应会使得PN结中形成一个较大的电流脉冲，并且具有很短的上升时间和下降时间。
通过检测这个脉冲信号可以判断是否存在高能粒子。
三、PN结的工作原理PN结是由P型半导体和N型半导体组成的结构。
P型半导体中含有大量的空穴，而N型半导体中含有大量的自由电子。
当两种材料接触时，由于电荷分布的不平衡，会形成一个电场。
这个电场会阻碍空穴和自由电子的扩散，从而形成一个耗尽层。
在耗尽层中，P型半导体中的空穴与N型半导体中的自由电子发生复合，形成了一个正负离子对。
这个过程会使得PN结中出现一个内建电场。
四、雪崩效应的产生当PN结加上反向偏置电压时，内建电场会使得空穴和自由电子在耗尽层中加速运动。
当它们获得足够的能量时，就可以撞击晶格原子，从而产生新的空穴和自由电子。
这些新的载流子又会继续加速，并撞击更多的晶格原子，形成更多的载流子。
这种效应一直持续下去，直到PN结中出现一个较大的电流脉冲。
五、雪崩探测器的工作原理雪崩探测器通常是由PN结和前置放大器组成。
当高能粒子穿过PN结时，会在其中产生大量载流子，并引发雪崩效应。
这个效应产生了一个较大的电流脉冲信号，在前置放大器中被放大，从而产生一个可以被检测的信号。
通过检测这个信号的幅度和时间可以判断是否存在高能粒子。
六、雪崩探测器的特点雪崩探测器具有很高的灵敏度和时间分辨率。
它们可以检测到非常小的能量沉积，并且可以在纳秒级别内响应。
此外，它们还具有很好的线性响应和稳定性。
然而，它们也有一些缺点，比如需要高压偏置、温度敏感等。

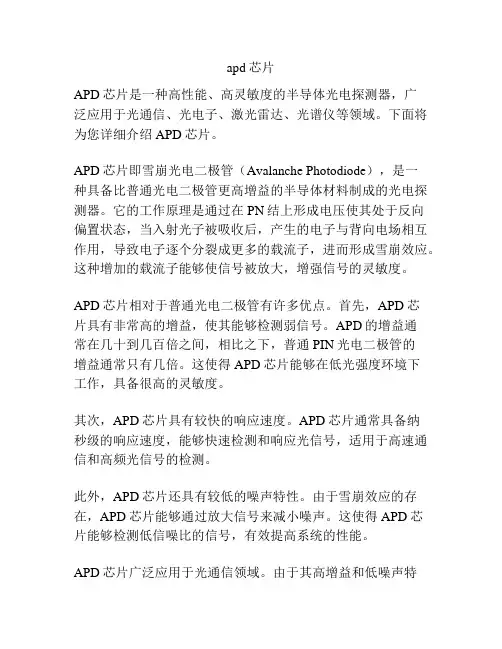

apd芯片
