格力变频空调不制冷及室外机不运行的现象如何解决
变频空调常见故障维修
手动旋转风机轴， DC 此时万用表指针
会摆动。
五、滑动门故障维修（FC）
当空调开启或关闭时，光电检测到面板或（I系列扫风） 的位置，若IC收不到正确的光电开关信号，就会报FC故障 代码。
王者系列柜机
工作状态 滑动门开启状态 滑动门关闭状态
UP(上限位光电开关) 高电平（5V输出） 低电平（0V输出）
9、E6、自动开关机或上电无反应 1、主芯片
2、主芯片电源的检测
10、无显示或风机等不工作 1、IC2003驱动芯片
外机
内机
2、驱动芯片的检测
12V
DC
二、通讯故障的检修（E6）
1、通讯故障（E6）
连续3分钟室内外机不能正常地交换数据。 原因：1、内外机连接线接错或断路；
2、通信电路中光耦等损坏； 3、室外机控制器因电源或其它故障未工作。
序号 故障位置
原因
1
光电开关 光电开关损坏，无法给IC信号，故障常见。
2
结构件
由于结构件未能到达光电开关合理的位置，IC 无法接收到正确信号，故障常见。
3
微动开关
对于I系列柜机，微动开关损坏，导致光电开关 信号异常，故障少见。
4
连接线
光电开关到主板板、显示板的连接线，脱落、 断开接触不良，造成信号异常，故障少见。
三、模块故障维修（H5）
压缩机变频控制模块无法正常工作。
原因：1、IPM电流过大； 2、15V供电电压过低； 3、模块温度过高； 4、电网电压突然变化； 5、人为地在压缩机运转过程中断开，电源未停够3 分钟又立即开机等。 6、其他负载问题导致的误报。
一般情况下，开机一段时间才出现保护，并 且过一段时间又可以自动恢复，多为模块散热不 良造成。而上电开机即刻保护，多为IPM模块某 路IGBT已经烧毁。
格力空调故障代码含义及维修方法
格力空调故障代码含义及维修方法一．故障的含义代码、代码产生的原因格力变频柜机故障显示E1 压机电流大，压机感温包（过热保护）开路E2 防冻结保护（内管温）E3 内传感器短开路E4 蒸发器管温开、短路E5 通讯失败（N、L）不能接反）二普通柜机E1 压机高压保护E2 内冻结保护E3 压机低压保护E4 排气温度保护（相序保护）E5 过欠压保护，低电压保护（同时按“扫风键，风速键”，进入自检）关于格力空调的故代码E1和E2KF-60LWAK分体立柜式房间空调器故障代码：E11、冷凝器前有障碍物2、控制回路巽常3、室外环境温度高于43度时开始制冷4、高压管压力过大使高压开关动作E21、室内风机不转或风口堵住2、室内环境温度低于187 格力空调故障代码3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电LF-12WAK分体立柜式房间空调器故障代码：E11、冷凝器前有障碍物2、控制回路巽常3、三相电源缺相3、室外环境温度高于43度时开始制冷4、工作电流过大使过护器动作或高压管压力过大使高压开关动作E21、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电E1一般是外机问题过欠流过欠压散热不良！格力KFR-70LW/ED故障代码KFR-70LW/EDE1高压E2防冻结E3低压8 格力空调故障代码E4排温E5过流格力带低电压保护新款柜机代码：E1：压缩机高压保护E2：蒸发器防冻结保护E3：压缩机低压保护E4：压缩机排气温度过高保护E5：过电流（低电压保护关于格力空调的故代码E1和E2KF-60L WAK分体立柜式房间空调器故障代码：E1 1、冷凝器前有障碍物2、控制回路巽常3、室外环境温度高于43度时开始制冷4、高压管压力过大使高压开关动作E2 1、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电9 格力空调故障代码LF-12WAK分体立柜式房间空调器故障代码：E1 1、冷凝器前有障碍物2、控制回路巽常3、三相电源缺相3、室外环境温度高于43度时开始制冷4、工作电流过大使过护器动作或高压管压力过大使高压开关动作E2 1、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常格力KFR--50L/H610故障代码 E1：压缩机电流过大,压缩机过热、排气温度高、模块保护，应检查过载保护器有无断开及压缩机感温包是否短路。

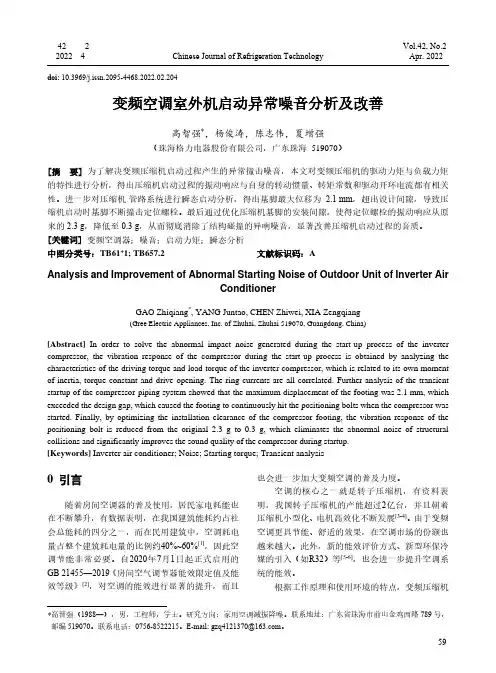

变频空调室外机启动异常噪音分析及改善
doi: 10.3969/j.issn.2095-4468.2022.02.204变频空调室外机启动异常噪音分析及改善高智强*，杨俊涛，陈志伟，夏增强（珠海格力电器股份有限公司，广东珠海 519070）[摘 要] 为了解决变频压缩机启动过程产生的异常撞击噪音，本文对变频压缩机的驱动力矩与负载力矩的特性进行分析，得出压缩机启动过程的振动响应与自身的转动惯量、转矩常数和驱动开环电流都有相关性。
进一步对压缩机-管路系统进行瞬态启动分析，得出基脚最大位移为 2.1 mm ，超出设计间隙，导致压缩机启动时基脚不断撞击定位螺栓。
最后通过优化压缩机基脚的安装间隙，使得定位螺栓的振动响应从原来的2.3 g ，降低至0.3 g ，从而彻底消除了结构碰撞的异响噪音，显著改善压缩机启动过程的音质。
[关键词] 变频空调器；噪音；启动力矩；瞬态分析 中图分类号：TB61+1; TB657.2文献标识码：AAnalysis and Improvement of Abnormal Starting Noise of Outdoor Unit of Inverter AirConditionerGAO Zhiqiang *, YANG Juntao, CHEN Zhiwei, XIA Zengqiang(Gree Electric Appliances, Inc. of Zhuhai, Zhuhai 519070, Guangdong, China)[Abstract] In order to solve the abnormal impact noise generated during the start-up process of the inverter compressor, the vibration response of the compressor during the start-up process is obtained by analyzing the characteristics of the driving torque and load torque of the inverter compressor, which is related to its own moment of inertia, torque constant and drive opening. The ring currents are all correlated. Further analysis of the transient startup of the compressor-piping system showed that the maximum displacement of the footing was 2.1 mm, which exceeded the design gap, which caused the footing to continuously hit the positioning bolts when the compressor was started. Finally, by optimizing the installation clearance of the compressor footing, the vibration response of the positioning bolt is reduced from the original 2.3 g to 0.3 g, which eliminates the abnormal noise of structural collisions and significantly improves the sound quality of the compressor during startup. [Keywords] Inverter air conditioner; Noise; Starting torque; Transient analysis*高智强（1988—），男，工程师，学士。

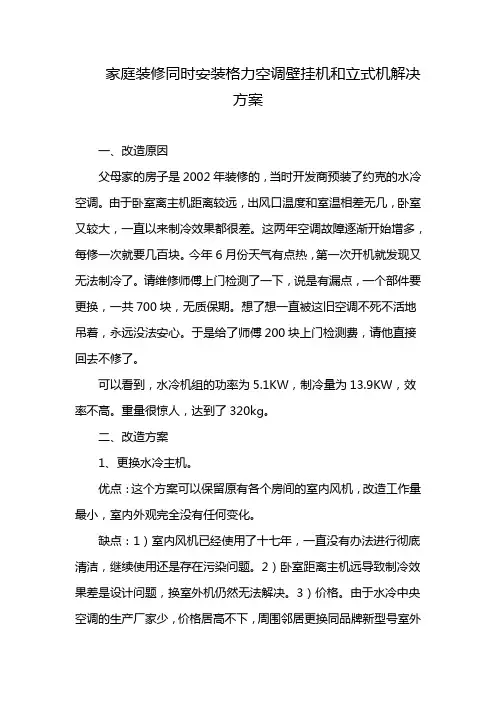

家庭装修同时安装格力空调壁挂机和立式机解决方案
家庭装修同时安装格力空调壁挂机和立式机解决方案一、改造原因父母家的房子是2002年装修的，当时开发商预装了约克的水冷空调。
由于卧室离主机距离较远，出风口温度和室温相差无几，卧室又较大，一直以来制冷效果都很差。
这两年空调故障逐渐开始增多，每修一次就要几百块。
今年6月份天气有点热，第一次开机就发现又无法制冷了。
请维修师傅上门检测了一下，说是有漏点，一个部件要更换，一共700块，无质保期。
想了想一直被这旧空调不死不活地吊着，永远没法安心。
于是给了师傅200块上门检测费，请他直接回去不修了。
可以看到，水冷机组的功率为5.1KW，制冷量为13.9KW，效率不高。
重量很惊人，达到了320kg。
二、改造方案1、更换水冷主机。
优点：这个方案可以保留原有各个房间的室内风机，改造工作量最小，室内外观完全没有任何变化。
缺点：1）室内风机已经使用了十七年，一直没有办法进行彻底清洁，继续使用还是存在污染问题。
2）卧室距离主机远导致制冷效果差是设计问题，换室外机仍然无法解决。
3）价格。
由于水冷中央空调的生产厂家少，价格居高不下，周围邻居更换同品牌新型号室外主机的价格是3万出头，制冷量是14.1KW。
4）中央空调存在单点故障，一旦出问题全家都无法制冷。
5）中央空调能效低。
2、拆除原有水冷主机和室内风机，更换为R410、R32等新冷媒的中央空调。
优点：1）解决了原有旧风机的污染问题。
2）生产厂家比水冷空调厂家多很多，选择面宽，价格相对便宜。
3）能效比水冷机略高。
4）中央空调的最大优势，美观。
缺点：1）需要重新装修，很费钱费时间。
2）卧室距离主机远，很可能仍然会影响制冷效果。
3）中央空调的单点故障问题。
4）能效低于挂机。
3、拆除原有水冷主机，室内风机不动，更换为柜机+挂机组合。
优点：1）解决了原有旧风机的污染问题。
2）价格便宜。
3）挂机能效比中央空调高。
4）没有单点故障，任何一台空调故障，其余空调仍可正常工作。
5）卧室可以就近安装室外机，保障制冷制热效果。
格力空调显示E1故障是什么意思-格力空调显示E1故障报警怎样排除-格力空调显示E1故障维修办法
格力空调显示E1故障是什么意思-格力空调显示E1故障报警怎样排除-格力空调显示E1故障维修办法格力空调显示E1故障是什么意思,格力空调显示E1故障怎样排除，格力空调显示E1故障维修办法聚信口碑网汇总格力空调显示E1故障是什么意思,格力空调显示E1故障怎样排除，格力空调显示E1故障维修办法。
格力空调显示E1故障是早格力用户手册的意思系统高压保护。
外机太脏散热不好，制冷剂加注过量，传感器开路都会导致格力空调显示E1故障。
380V的三相四线进机器，地线做零线，在安装的时候没注意，当压缩机负载加大也显示E1。
也可能有系统误报的假故障，可以通过断电清洗外机重启排除故障。
其他的真故障需要联系报修。
聚信口碑网汇总格力空调显示故障代码大全及解释排除格力空调显示在使用的时候经常出现故障代码，有的是使用不当的假故障，有的是空调出现真故障，这个时候用户可以通过格力用户手册查下简单的故障最新格力中央空调显示故障代码大全格力空调显示故障代码E1：压缩机高压保护。
1﹑冷凝器前有障碍物2﹑室外环境温度高于43度时开始制冷3﹑控制回路异常4﹑高压管压力过大使高压开关动作E2：蒸发器防冻结保护。
1﹑室内风机不转或风口堵住。
2﹑室内环境温度低于18度。
3﹑管温感温头折断。
4﹑管温感温头插头没插好。
5﹑控制回路异常。
E3：压缩机低压保护。
1﹑冷媒不足。
2﹑膨胀阀半堵，电磁阀故障。
3﹑过滤器半堵。
E4：压缩机排气温度过高保护。
1﹑系统堵塞。
2﹑压缩机老化。
3﹑外机散热不好。
E5：过电流（低电压保护）。
格力KF-60L WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑室外环境温度高于43度时开始制冷4﹑高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电格力LF-12WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑三相电源缺相3﹑室外环境温度高于43度时开始制冷4﹑工作电流过大使过护器动作或高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电格力空调显示维修E1一般是外机问题过欠流过欠压散热不良！格力KFR-70LW/ED故障代码KFR-70LW/EDE1 高压E2 防冻结E3 低压E4 排温E5 过流格力带低电压保护新款柜机代码：E1：压缩机高压保护E2：蒸发器防冻结保护E3：压缩机低压保护E4：压缩机排气温度过高保护E5：过电流（低电压保护格力吸顶式空调室外机电路板（发光管闪烁）是哪里故障2、6指示灯闪烁水位天关（水泵或排水管损坏）3、6指示灯闪烁扫风电机损坏2、3、6指示灯闪烁选择问题2、5指示灯闪烁室内温度传感器损坏2、4、5指示灯闪烁遥控器问题3、5指示灯闪烁室内温度传感器损坏4指示灯闪烁中心地址堵塞2指示灯闪烁遥控器发射电路开路3、7指示灯闪烁室内外通信开路2、7指示灯闪烁室风外通信问题3、4、6、7指示灯闪烁电源接触不良，检测主电路板2、3、4、6、7指示灯闪烁电源接触不良，检测电路板4、6、7 指示灯闪烁压缩机吸气压力过低保护3、6、7指示灯闪烁压缩机排气压力过高保护2、6、7指示灯闪烁压缩机过流保护2、3、6、7指示灯闪烁压缩机排气温度保护2、5、7指示灯闪烁压缩机排气温度问题3、5、7指示灯闪烁热交换器温度问题2、4、5、7指示灯闪烁高压开关开路3、4、5、7指示灯闪烁热压开关开路2、3、4、5、7指示灯闪烁低压开关问题2、3、5、7指示灯闪烁电流检测器开路或压缩机过流保护格力空调显示故障代码h1是化霜故障。
空调故障及检修方法
案例一、遥控器接收器坏故障现象：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。
打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容(103Z/50v)绝缘电阻偏小，只有几kΩ，质量好的瓷片电容应该在10000MΩ以上,漏电电流偏大而引起的遥控不接收。
详细介绍》》解决措施：将103电容直接剪除或更换显示板后，空调器一直运转正常。
经验总结：造成不接收遥控信号的原因很多，除上述电容漏电外，无件虚焊也会造成不接收，另外空调使用环境对遥控接收影响很大，当环境湿度高时，冷凝水在遥控显示板背部焊接点脚与脚凝结，线路板发霉，绝缘性能下降，焊点之间有漏电导致遥控不开机或遥控器失灵，清洁线路板，用吹风机干燥处理后，在遥控显示板背部焊接一层玻璃胶，遥控能够正常接收。
用收音机AM档可检测遥控器是否发射信号，如手动开机后空调运行正常，可以排除主控板故障，由此可确定问题出在接收器，维修时不能简单地更换配件，尤其是短期内重复维修时，应仔细分析一下配件损坏原因。
案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。
原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有158V电压输出，因此通电后室内电机就运行，由此判定为风机控制可控硅损坏。
详细介绍》》解决措施：更换同型号控制器后试机正常。
经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。
案例三、空调不制冷、通讯故障故障现象：室内机“运行”灯闪（其余灯灭），内外机不工作原因分析：根据用户反映的情况，开机工作正常，未出现用户反映的情况，但大约30分钟后，内外机停止工作，控制面板上运行灯闪烁，按任何键空调都没反应，拔掉电源重新试机，机器能正常工作，但30分钟后又出现同样故障，因停机之前空调制冷正常，因此系统上不会存在问题，初步判断为外界信号问题，从公司提供的故障显示代码上也可以断定是通讯故障，测量内外机信号连接线正常，因此外界信号干扰问题。
格力空调故障原因及维修方法
格力空调维修资料一：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！常见故障就不说了！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！[适用所有定频机]二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。
[简单解决方法：将控制板的OVC线与零线短接，仍是E1 为控制板坏，不显示E1那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的LPP线与零线短接就可以了！三：变频冷静王维修资料1 排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复运行；2 防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；3 过电流保护：当I总大于D时，压机停，外风机延时30秒停制冷时32机D=10A，25机D=8A；制热时32机D=13A，25机D=10A4 过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。
T管：制冷时是室外热交换器温度，制热时是室内热交换器温度。
5 室内，外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。
A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时LED2亮；D模块保护时LED1闪烁；E压机过载时LED2与LED3同时闪烁；F排气温度有故障时LED1，LED2，LED3全亮；G室内D1压机运行时亮；H室内D2时通讯指示，正常时闪烁；I室内D3是感温包指示灯，有故障时闪烁。
6 功率模快：各线功能1号线：W相的负端控制信号；2号线：W的正端控制信号；3号线：V的负端控制信号；4号线：V正端控制信号；5号线：U的负端控制信号；6号线：U正端控制信号；7号线：地线；8号线；+5V线；9号线：+12V线；10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极的信号输出] 四：变频柜机E1-E5代码故障说明E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。
格力变频空调维修指南演示文稿
低电平（0V左右）则说明外机芯片或则通讯电路的故障，直接更换外机控 制器；
第31页，共88页。
通讯故障的判断处理
2、采用倒扣电器盒的变频外机（2P及2P以上机型）：
4个故障指示灯和电源指示灯均不亮；
功耗 体积 输出稳定性 干扰 复杂程序 成本
开关电源 √ √ √ × × ×
线性电源 × × × √ √ √
第14页，共88页。
交流变频驱动控制原理
产生幅值、频率 可变的正弦波
--关--系--- V/F =Const
第15页，共88页。
A 3-ph PMSM drive implementation
为可控的三相交流电源输送至压缩机的永磁同步电动机，从而达到 调节压缩机转速的目的；
第23页，共88页。
外机控制器电路组成及作用
开关电源电路：利用开关电源芯片周期性控制内部开关器 件的通断来调整输出所需的稳定的低压电压源以提供后端 各种芯片及继电器、感温包等的工作电压；
温度检测电路：利用各类感温包采集相应温度以便DSP根据具 体环境作出相应的运算控制，以及在检测到出现异常情况时 及时输出保护信号；
整流滤波电路：由大功率整流桥机高电压大容量电解电容组成， 将工频交流电源整流滤波成直流电源，用于后续电路供电；
PFC电路：由大电感、大功率IGBT及其控制保护电路组成，用 于提高整机的功率因数，减少对电网的谐波干扰并具有升压 作用；
IPM逆变电路：由IPM模块及其控制、保护、检测电路构成， 在DSP的控制下，通过IPM模块，将整流升压后的直流电压转化
格力变频空调维修指南演示文 稿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
格力变频空调不制冷及室外机不运行的现象如何解决
是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群下面和大家分享一下一般遇到的问题：空调器不制冷，室外机不工作。
上门检查，遥控开机，室内机主板主控继电器吸合，向室外机供电，但是室外机压缩机与风机均不运行，约2mmn 后，室内机主板停止供电。
按压遥控器上“传感器”切换键两次，室内机显示屏报代码为通信故障。
拔下电源，清除代码，然后再重新开机，用万用表直流电压挡测量N与通信S端电压为0v，正常时此机应为0~ 140V变化的直流电压。
通信电压由室外机主板提供，检查通信载波电压产生电路，如图3-6所示，该电路由R5 02降压，D503整流，C503滤波与N端产生直流1 40V，向通信电路提供单独的电源，现通信电路电压为0v，应着重检查此部分电路。
因为此部分电路较为简单，断电，用万用表电阻挡逐个检测，测量R502 电阻(3W/i 1k0)时开路，更换后试机，室外机运行，制冷正常。
由于R5 02开路，通信电路无工作电源，因而不能工作，室内机主板接收不到室外机反馈的信号而停止向室外机供电，同时报通信故障代码保护。
更换通信电路降压电阻R502 (iikQ/3W)0 通信电路常用的两
种通信电源方式如下。
通信电源若由室外机提供，通常为直流1 40V电压，电压高、杭干扰能力强，但是通信回路电流较大。
通信电源若由室内机提供，通常为直流24V电压，电压低、易于设计，通信回路电流较小，但是抗干扰能力相对较差。
以上就是格力空调售后维修时所有到的情况。
