蜗轮蜗杆旋向与旋转方向的判定

蜗杆传动
任务一 认识蜗轮蜗杆传动
蜗杆
பைடு நூலகம்
蜗轮
2、蜗轮与蜗杆的轴线在空间成 ( 平行、相交、交错)位置 。
任务一 认识蜗轮蜗杆传动
任务一 认识蜗轮蜗杆传动
请判断:
1、在本减速器中,由蜗杆带
动蜗轮转动。
()
2、在本减速器中,由蜗轮带
动蜗杆转动。
()
蜗杆为主动件,蜗轮为从动件。
蜗杆传动的工作原理
主要用于传递空间交错两 轴间的运动和动力,通常 两轴的夹角为90°,蜗杆为 主动件、蜗轮为从动件。
精品文档 欢迎下载
读书破万卷,下笔如有神--杜甫
任务三
蜗轮回转的方向判断
图一
图二
1、本减速器中,按图一位置转动蜗杆 时,蜗轮(顺时针、逆时针)转动。
2、本减速器中,按图一位置转动蜗杆 时,蜗轮(顺时针、逆时针)转动。
任务评价
1、蜗杆传动由 蜗杆 和 蜗轮 组成。 2、本减速器中, 蜗杆 为主动件, 蜗轮 为从动件。 3、蜗杆传动的工作原理。 4、蜗杆传动的特点。 5、蜗杆、蜗轮螺旋线方向的判断。——右手法则 6、蜗轮回转方向的判断。
动画演示
蜗杆传动的特点
1、传动比大,结构紧凑。 2、传动平稳,噪声小。 3、有自锁性,可防止负载 反转。
任务二
蜗杆、蜗轮螺旋线方向的判断
右手法则:手心对着自己,四个手指顺着 蜗杆或蜗轮轴线方向摆正,若螺旋线方向 与右手拇指指向一致,则为右旋,反之为 左旋。
右旋
左旋
右旋
左旋
任务二
1、本小组蜗杆旋向为(左旋、右旋)。 2、本小组蜗轮旋向为(左旋、右旋)。
一对相啮合的蜗杆、蜗轮 的旋向是相同的。
例1:请判断下列蜗杆和蜗轮的旋向。
右旋
左旋
任务三
蜗轮回转方向判定
图一
图二
1、本减速器中,按图一位置转动蜗杆 时,蜗轮(顺时针、逆时针)转动。
2、本减速器中,按图一位置转动蜗杆 时,蜗轮(顺时针、逆时针)转动。
任务三
蜗轮回转方向的判断法则:
蜗杆是右旋(或左旋)时,伸出右手 (或左手)半握拳,四指顺着蜗杆的回 转方向,蜗轮在啮合处的回转方向与 大拇指指向相反。
合集下载

蜗轮旋向的判定

蜗轮旋向的判定

蜗杆传动是工业中常用的机械传动之一,它由蜗杆与蜗轮组成,用于传递空间两交错轴之间的运动和动力,一般两轴交错角为90°。

蜗杆传动具有传动比大、省力、自锁性好等特点,在机床、汽车、仪器、冶金机械及起重机械中得到广泛应用[1]。

通常蜗轮蜗杆传动中,蜗杆为主动件,蜗轮为从动件,普通蜗杆传动可看作是从斜齿轮-螺旋传动-蜗杆传动演变而得到的。

单从形状上看,蜗杆类似于梯形螺纹,而蜗轮则类似于具有特殊形状的斜齿轮,所以普通蜗杆传动就其本质而言,可看作是一对斜齿轮的啮合传动[2]。

关于斜齿轮的传动,由于有前面学习直齿的基础,学生们理解起来并不是特别的困难。

直齿与斜齿最主要的差别在于螺旋角β,即在齿轮齿面形成的过程中,发生线与基圆柱轴线之间的夹角。

从这个角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,即螺旋角β=0°[3]。

正是由于有螺旋角β的存在,使得斜齿轮在进行受力分析之前要先进行一个步骤———齿轮旋向的判定。

1斜齿齿轮的旋向的判定齿轮旋向的判定遵循螺旋传动的一般规律,即:将所要判断的齿轮沿轴线方向竖直放立(如图1中的(a )、(b )所示),观察其中一个斜齿的齿形走向。

如果齿形走向为由左上到右下(如图1(a )所示),则为左旋齿轮;反之(如图1(b )所示),则为右旋齿轮。

也可简单的记为:左高左旋,右高右旋。

对齿轮旋向进行正确的判定是我们进行下一步分析的基础。

2斜齿齿轮的受力分析前面提过,从螺旋角β的角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,换句话说,斜齿是直齿的一般形式,所以直齿轮所具有的径向力F r 、切向力F t ,斜齿轮同样具有。

而且,由于螺旋角β的存在,斜齿轮相较于直齿轮还“多”了一个分力———轴向力F a 。

对于径向力F r 、切向力F t 方向的判定与直齿轮一样:径向力F r 指向各自的轮心;切向力F t ,对于主动轮来说,F t 是阻力,所以F t 的方向与齿轮的转向相反,对于从动轮来说,F t 是动力,F t 的方向与齿轮的转向相同。

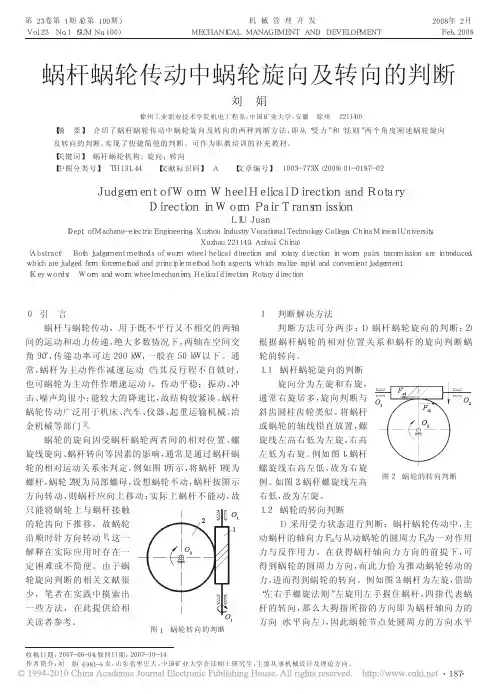

蜗杆蜗轮传动中蜗轮旋向及转向的判断

蜗杆蜗轮传动中蜗轮旋向及转向的判断
1) 采用受力状态进行判断: 蜗杆蜗轮传动中, 主 动蜗杆的轴向力Fa1与从动蜗轮的圆周力Ft2为一对作用 力与反作用力。在获得蜗杆轴向力方向的前提下, 可 得到蜗轮的圆周力方向, 而此力恰为推动蜗轮转动的 力, 进而得到蜗轮的转向。例如图2: 蜗杆为左旋, 借助 “左右手螺旋法则”左旋用左手握住蜗杆, 四指代表蜗 杆的转向, 那么大拇指所指的方向即为蜗杆轴向力的 方向( 水平向左) , 因此蜗轮节点处圆周力的方向水平
根据蜗杆蜗轮的相对位置关系和蜗杆的旋向判断蜗 轮的转向。 1.1 蜗杆蜗轮旋向的判断
旋向分为左旋和右旋, 通常右旋居多, 旋向判断与 斜齿圆柱齿轮类似。将蜗杆 或蜗轮的轴线铅直放置, 螺 旋线左高右低为左旋, 右高 左低为右旋。例如图1, 蜗杆 螺旋线右高左低, 故为右旋 例。如图2, 蜗杆螺旋线左高 图2 蜗轮的转向判断 右低, 故为左旋。 1.2 蜗轮的转向判断
【文章编号】 1003- 773X( 2008) 01- 0187- 02
J udgement of Wor m Wheel Helical Dir ection and Rotar y Dir ection in Wor m Pair Tr ansmission
LIU Juan
(Dept. of Machano- electric Engineering, Xuzhou Industry Vocational Technology College, China Mineral University, Xuzhou 221140, Anhui, China)
0引言
蜗杆与蜗轮传动, 用于既不平行又不相交的两轴
间的运动和动力传递, 绝大多数情况下, 两轴在空间交
角90°, 传递功率可达200 kW, 一般在50 kW以 下 。 通

蜗轮旋向的判定

蜗轮旋向的判定

蜗轮旋向的判定作者:邵卫来源:《中小企业管理与科技·下旬刊》2015年第08期摘要:文章从蜗轮蜗杆的受力分析角度入手,得出蜗轮的旋向与受力之间的联系,从而可以快速的判断蜗轮的旋向。

关键词:蜗轮蜗杆;旋向;左右手螺旋定则蜗杆传动是工业中常用的机械传动之一,它由蜗杆与蜗轮组成,用于传递空间两交错轴之间的运动和动力,一般两轴交错角为90°。

蜗杆传动具有传动比大、省力、自锁性好等特点,在机床、汽车、仪器、冶金机械及起重机械中得到广泛应用[1]。

通常蜗轮蜗杆传动中,蜗杆为主动件,蜗轮为从动件,普通蜗杆传动可看作是从斜齿轮-螺旋传动-蜗杆传动演变而得到的。

单从形状上看,蜗杆类似于梯形螺纹,而蜗轮则类似于具有特殊形状的斜齿轮,所以普通蜗杆传动就其本质而言,可看作是一对斜齿轮的啮合传动[2]。

关于斜齿轮的传动,由于有前面学习直齿的基础,学生们理解起来并不是特别的困难。

直齿与斜齿最主要的差别在于螺旋角β,即在齿轮齿面形成的过程中,发生线与基圆柱轴线之间的夹角。

从这个角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,即螺旋角β=0°[3]。

正是由于有螺旋角β的存在,使得斜齿轮在进行受力分析之前要先进行一个步骤——齿轮旋向的判定。

1 斜齿齿轮的旋向的判定齿轮旋向的判定遵循螺旋传动的一般规律,即:将所要判断的齿轮沿轴线方向竖直放立(如图1中的(a)、(b)所示),观察其中一个斜齿的齿形走向。

如果齿形走向为由左上到右下(如图1(a)所示),则为左旋齿轮;反之(如图1(b)所示),则为右旋齿轮。

也可简单的记为:左高左旋,右高右旋。

对齿轮旋向进行正确的判定是我们进行下一步分析的基础。

2 斜齿齿轮的受力分析前面提过,从螺旋角β的角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,换句话说,斜齿是直齿的一般形式,所以直齿轮所具有的径向力Fr、切向力Ft,斜齿轮同样具有。

而且,由于螺旋角β的存在,斜齿轮相较于直齿轮还“多”了一个分力——轴向力Fa。

蜗杆、蜗轮画法

蜗杆、蜗轮画法

左右手螺旋法则(蜗轮蜗杆旋向判断) 教学科研2009-03-05 08:41:57 阅读1605 评论3 字号:大中小订阅左右手螺旋法则:右图所示为蜗杆蜗轮传动,其轴交角一般为90°,蜗杆与蜗轮的旋向必相同,图示为右旋。

设已知蜗杆的转向,欲求蜗轮转向,可应用螺旋运动法则确定:若为左旋,则将左手握拳,其四指表示蜗杆了转向,拇指指向应为蜗杆1沿其轴线前进方向,但蜗杆1 的轴向位置已固定,则蜗轮2必朝相反方向运动,按此即可确定其转向;如为右旋,就改用右手按上述同样方法判断。

例如右下图所示的蜗杆蜗轮传动中,蜗杆是左旋,且转动方向是由内向外(垂直观察),根据螺旋法则,用左手判断,四指应指向纸面的外面来握持蜗杆,这时拇指指向纸面的左侧,所以在啮合点处蜗轮的速度方向是指向纸面的右侧。

在蜗杆蜗轮传动中,如已知蜗轮、和蜗杆的转向,要判断蜗杆蜗轮的旋向,上述螺旋运动法则仍适用:设已知蜗杆与蜗轮转向,欲确定其旋向,可假定为右旋(或左旋) 按蜗杆1转向求蜗轮2转向,如该转向与实际转向相符,说明假定正确;如不符,则蜗轩蜗轮的旋向应与假定的旋向相反。

你就全当蜗杆是一条螺栓,蜗轮是一螺母固定不动,手顺时针旋动蜗杆,蜗杆前进则为右旋,蜗杆向后则为左旋,与左旋与右旋螺纹一个道理,这是我自己总结的.如果是课本上,则会教你右手定则或左手定则的方法判断.该标准规定了机械图样中链轮的画法。

该标准参照采用国际标准ISO2203-1973《技术制图——链轮的规定画法》。

1.链轮、齿条、蜗杆、蜗轮及链轮的画法①轮齿的绘制轮齿部分一般按图1-111~1-117的规定绘绘制。

a.齿顶圆和齿顶线用粗实绘制。

b.分度圆和分度线用点划线绘制。

?c.齿根圆和齿根线用细实线绘制,可省略不画;在剖视图中,齿根线用粗实线绘制。

②链轮、蜗轮一般用两个视图,或者用一个视图和一个局部视图(图1-111~1-113)。

③在剖视图中,当剖切平面通过链轮的轴线时,轮齿一律按不剖处理(图1-111、1-112、1-113、1-114、1-117)。

左右手螺旋法则

左右手螺旋法则

左右手螺旋法则(蜗轮蜗杆旋向判断)
教学科研 2009-03-05 08:41:57 阅读1219 评论2 字号:大中小左右手螺旋法则:
右图所示为蜗
杆蜗轮传动,其轴交
角一般为90° ,蜗
杆与蜗轮的旋向必
相同,图示为右旋。

设已知蜗杆的转向,
欲求蜗轮转向,可应
用螺旋运动法则确
定:若为左旋,则将
左手握拳,其四指表
指向应为蜗杆1沿其
轴线前进方向,但蜗
杆1 的轴向位置已
固定,则蜗轮2必朝
相反方向运动,按此
即可确定其转向;如
为右旋,就改用右手
按上述同样方法判
断。

例如右下图所
示的蜗杆蜗轮传动
中,蜗杆是左旋,且
转动方向是由内向
外(垂直观察),根据螺旋法则,用左手判断,四指应指向纸面的外面来握持蜗杆,这时拇指指向纸面的左侧,所以在啮合点处蜗轮的速度方向是指向纸面的右侧。

在蜗杆蜗轮传动中,如已知蜗轮、和蜗杆的转向,要判断蜗杆蜗轮的旋向,上述螺旋运动法则仍适用:设已知蜗杆与蜗轮转向,欲确定其旋向,可假定为右旋(或左旋) 按蜗杆1转向求蜗轮2转向,如该转向与实际转向相符,说明假定正确;如不符,则蜗轩蜗轮的旋向应与假定的旋向相反。

中职高教版《数控加工机械基础》蜗杆传动方向的判定课件

中职高教版《数控加工机械基础》蜗杆传动方向的判定课件

任务一:判旋向
任务二:判转向
任务二:判转向
左旋蜗杆用左手,右旋 蜗杆用右手,用四指弯曲 表示蜗杆的回转方向,拇 指所指方向的相反方向即 为蜗轮上啮合点的线速度 方向。
任务二:判转向
任务二:判转向 记口诀
口诀:四指顺轴线,手心对自己,拇指即方向
任务二:判转向
任务二:判转向
总结回顾
1.判断蜗杆或蜗轮齿的旋向 口诀: 2.判断蜗杆或蜗轮的回转方向 口诀:
蜗杆传动方向的判定
——数控加工机械基础
导入新课
自测结果
导入新课
视频播放
导入新课
ቤተ መጻሕፍቲ ባይዱ体验蜗杆
任务一:判旋向
手心对着自己, 四指顺着蜗杆或者蜗 轮轴线方向摆正,若 齿向与右手拇指指向 一致,则该蜗杆或蜗 轮为右旋,反之则为 左旋。
任务一:判旋向 判旋向
任务一:判旋向 记口诀
口诀:四指顺轴线,手心对自己,拇指即方向

蜗杆传动的旋转方向判别

蜗杆传动的旋转方向判 别
目录 CONTENT
• 蜗杆传动的基本原理 • 蜗杆旋转方向的判别方法 • 蜗杆传动的旋转方向的实例分析 • 蜗杆传动的旋转方向的注意事项 • 蜗杆传动的未来发展趋势
01
蜗杆传动的基本原理
蜗杆传动的定义
蜗杆传动是一种常见的机械传动方式 ,由蜗杆和蜗轮组成,通过蜗杆的旋 转来驱动蜗轮转动。
定期清洗蜗杆传动机构,清除积尘和杂物,保持 清洁。
定期检查蜗杆传动机构的紧固件,确保无松动或 脱落现象。
常见故障及排除方法
蜗杆传动机构卡滞
可能是由于润滑不良或异 物进入造成的。应检查润 滑情况,清洗蜗杆传动机 构,清除异物。
蜗杆传动机构异响
可能是由于轴承损坏或齿 轮磨损造成的。应检查轴 承和齿轮的磨损情况,及 时更换损坏的部件。
详细描述
在实验室条件下,可以通过实验测试的方法来判断蜗杆的旋转方向。具体来说,可以在蜗杆传动系统中安装传感 器或测速电机等测试设备,通过测试设备的输出信号来判断蜗杆的旋转方向。这种方法需要一定的实验设备和测 试技术,但可以获得较为准确的结果。
03
蜗杆传动的旋转方向的实 例分析
实例一:蜗杆传动装置的旋转方向分析
实例三
总结词
通过实例分析,蜗杆在汽车发动机中的应用广泛,其旋 转方向的判断需要考虑发动机的工作原理和蜗杆的位置 等因素。
详细描述
在汽车发动机中,蜗杆常用于控制气门开闭和配气相位 等。在判断蜗杆的旋转方向时,需要考虑发动机的工作 原理和蜗杆的位置等因素。例如,在四冲程发动机中, 进气门和排气门的开闭时间不同,蜗杆的旋转方向也会 不同。此外,蜗杆的位置也会影响其旋转方向的判断。 因此,要准确判断蜗杆在汽车发动机中的旋转方向,需 要综合考虑多种因素。

涡轮蜗杆旋向

在分析蜗杆和蜗轮受力方向时,必须先指明主动轮和从动轮(一般蜗杆为主动轮);蜗杆或蜗轮的螺旋方向:左旋或右旋;蜗杆的转向和位置。

蜗杆与蜗轮轮齿上各方向判断如下:①圆周力的方向:主动轮圆周力与其节点速度方向相反,从动轮圆周力与其节点速度方向相同;②径向力的方向:由啮合点分别指向各自轴心;③
蜗轮轴向力的方向与蜗杆圆周力方向相反。

分析题a分析如下:
轴向力F的方向:蜗杆主动时,蜗杆轴向力F的方向由“主动轮左、右手定则”判断,即右旋蜗杆用右手(左旋用左手),四指顺着蜗杆转动方向弯曲,大拇指指向即蜗杆轴向力F 的方向。

分析题b分析如下:
根据图可看出涡轮运动方向为逆时针,另根据蜗轮轴向力的方向与蜗杆圆周力方向相反,可确定蜗杆的轴向力方向,然后根据“主动轮左、右手定则”判断,符合左手旋向,最终判断蜗杆为左旋,因为涡轮与蜗杆是相同旋向的,所以同为左旋
轴向力F的方向:蜗杆主动时,蜗杆轴向力F的方向由“主动轮左、右手定则”判断,即右旋蜗杆用右手(左旋用左手),四指顺着蜗杆转动方向弯曲,大拇指指向即蜗杆轴向力F 的方向。

蜗轮旋向的判定

蜗轮旋向的判定-企业管理论文蜗轮旋向的判定邵卫徐州工业职业技术学院机电学院江苏徐州221140摘要:文章从蜗轮蜗杆的受力分析角度入手,得出蜗轮的旋向与受力之间的联系,从而可以快速的判断蜗轮的旋向。

关键词:蜗轮蜗杆;旋向;左右手螺旋定则蜗杆传动是工业中常用的机械传动之一,它由蜗杆与蜗轮组成,用于传递空间两交错轴之间的运动和动力,一般两轴交错角为90°。

蜗杆传动具有传动比大、省力、自锁性好等特点,在机床、汽车、仪器、冶金机械及起重机械中得到广泛应用[1]。

通常蜗轮蜗杆传动中,蜗杆为主动件,蜗轮为从动件,普通蜗杆传动可看作是从斜齿轮-螺旋传动-蜗杆传动演变而得到的。

单从形状上看,蜗杆类似于梯形螺纹,而蜗轮则类似于具有特殊形状的斜齿轮,所以普通蜗杆传动就其本质而言,可看作是一对斜齿轮的啮合传动[2]。

关于斜齿轮的传动,由于有前面学习直齿的基础,学生们理解起来并不是特别的困难。

直齿与斜齿最主要的差别在于螺旋角β,即在齿轮齿面形成的过程中,发生线与基圆柱轴线之间的夹角。

从这个角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,即螺旋角β=0°[3]。

正是由于有螺旋角β的存在,使得斜齿轮在进行受力分析之前要先进行一个步骤——齿轮旋向的判定。

1 斜齿齿轮的旋向的判定齿轮旋向的判定遵循螺旋传动的一般规律,即:将所要判断的齿轮沿轴线方向竖直放立(如图1中的(a)、(b)所示),观察其中一个斜齿的齿形走向。

如果齿形走向为由左上到右下(如图1(a)所示),则为左旋齿轮;反之(如图1(b)所示),则为右旋齿轮。

也可简单的记为:左高左旋,右高右旋。

对齿轮旋向进行正确的判定是我们进行下一步分析的基础。

2 斜齿齿轮的受力分析前面提过,从螺旋角β的角度来说,直齿圆柱齿轮可视为斜齿轮的一种特例,换句话说,斜齿是直齿的一般形式,所以直齿轮所具有的径向力Fr、切向力Ft,斜齿轮同样具有。

而且,由于螺旋角β的存在,斜齿轮相较于直齿轮还“多”了一个分力——轴向力Fa。

蜗轮蜗杆旋向及旋转

蜗轮蜗杆的优缺点
蜗轮蜗杆的优点
高传动比
蜗轮蜗杆传动具有很高的传动比,适用于大 减速比的应用场景。
自锁性
蜗轮蜗杆传动具有自锁性,适用于需要自锁 功能的场合,例如吊车和提升机。
结构紧凑
蜗轮蜗杆传动结构紧凑,占用空间小,适合 空间受限的场合。
传动平稳
蜗轮蜗杆传动过程中,由于齿面之间的摩擦 较小,所以传动平稳,噪音低。
蜗轮蜗杆在减速方面的应用
大传动比
蜗轮蜗杆减速器具有较大的传 动比,能够实现高速输入低速 输出的传动效果,适用于需要
较大减速比的场合。
高效稳定
蜗轮蜗杆减速器具有较高的传 动效率和稳定性,能够保证长 期的稳定运行,适用于需要高
效率传动的场合。
结构紧凑
蜗轮蜗杆减速器的结构紧凑, 占用空间小,便于安装和维护。
和耐久性。
05
蜗轮蜗杆的发展趋势
新型材料的应用
高强度材料
采用高强度材料如钛合金、镍基合金等,提高蜗轮蜗杆的承 载能力和耐久性。
轻量化材料
采用轻量化材料如铝、镁合金等,降低蜗轮蜗杆的重量,提 高其转动惯量比。
新型结构的出现
斜齿结构
采用斜齿结构代替传统的直齿结构, 提高蜗轮蜗杆的传动效率和承载能力。
02
蜗轮蜗杆旋转方向
蜗轮蜗杆旋转方向的确定
蜗杆的旋向
蜗杆的旋向决定了蜗轮的旋转方向, 通过观察蜗杆的螺旋线方向可以确定 蜗轮的旋转方向。
判定方法
通过右手定则或左手定则,根据蜗杆 的螺旋线方向和蜗轮的旋转方向,可 以确定蜗杆的旋向。
蜗轮蜗杆旋转方向的改变
改变蜗杆的旋向
通过改变蜗杆的旋向,可以改变蜗轮的旋转方向。
03
蜗轮蜗杆的应用
