万用表使用规范
万用表校验规范

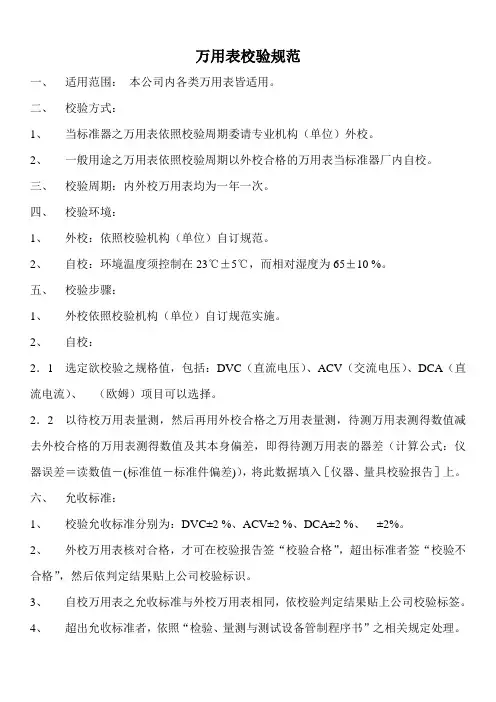

万用表校验规范
一、适用范围：本公司内各类万用表皆适用。
二、校验方式：
1、当标准器之万用表依照校验周期委请专业机构（单位）外校。
2、一般用途之万用表依照校验周期以外校合格的万用表当标准器厂内自校。
三、校验周期：内外校万用表均为一年一次。
四、校验环境：
1、外校：依照校验机构（单位）自订规范。
2、自校：环境温度须控制在23℃±5℃，而相对湿度为65±10 %。
五、校验步骤：
1、外校依照校验机构（单位）自订规范实施。
2、自校：
2．1 选定欲校验之规格值，包括：DVC（直流电压）、ACV（交流电压）、DCA（直流电流）、（欧姆）项目可以选择。
2．2 以待校万用表量测，然后再用外校合格之万用表量测，待测万用表测得数值减去外校合格的万用表测得数值及其本身偏差，即得待测万用表的器差（计算公式：仪器误差＝读数值－(标准值－标准件偏差)），将此数据填入［仪器、量具校验报告］上。
六、允收标准：
1、校验允收标准分别为：DVC±2 %、ACV±2 %、DCA±2 %、±2%。
2、外校万用表核对合格，才可在校验报告签“校验合格”，超出标准者签“校验不合格”，然后依判定结果贴上公司校验标识。
3、自校万用表之允收标准与外校万用表相同，依校验判定结果贴上公司校验标签。
4、超出允收标准者，依照“检验、量测与测试设备管制程序书”之相关规定处理。

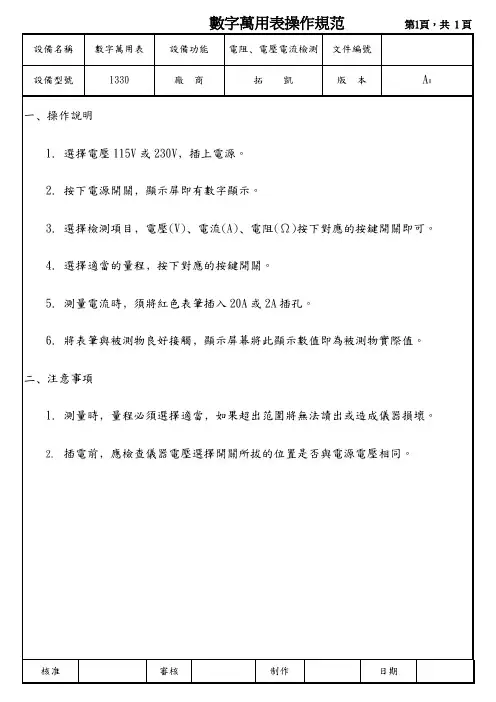

数字万用表操作规范
二﹑注意事項
1.測量時﹐量程必須選擇適當﹐如果超出范圍將無法讀出或造成儀器損壞。
2.插電前﹐應檢查儀器電壓選擇開關所拔的位置是否與電源電壓相同。
核准
審核
制作
日期
設備名稱
數字萬用表
設備功能
電阻﹑電壓電流檢測
文件編號
設備版本
A0
一﹑操作說明
1.選擇電壓115V或230V﹐插上電源。
2.按下電源開關﹐顯示屏即有數字顯示。
3.選擇檢測項目﹐電壓(V)﹑電流(A)﹑電阻(Ω)按下對應的按鍵開關即可。
4.選擇適當的量程﹐按下對應的按鍵開關。
5.測量電流時﹐須將紅色表筆插入20A或2A插孔。
万用表作业指导书
1.目的
让操作人员在使用数字万用表时能规范操作环节，以避免由于操作不当引发的品质事故或仪器损坏。
2.范畴
数字万用表
3.定义
无
4.权责
4.1品管课﹕数字万用表校验。
4.2有关部门：数字万用表日常维护,保养。
5.操作环节
5.1开机
5.1.1按下红色开关按钮。
5.2检查仪器与否正常
5.2.1将旋钮旋至红色箭头处,将红色和黑色插线插入COM 和VΩ处,将两支测试
笔的金属部分接触,若显示的数字从1 越来越小最后趋近于零,同时红色批示灯亮，则表达仪器正常。
5.3调至测试状态
5.3.1将旋钮调至200MΩ处
5.4测试办法
5.4.1生产线作接地测试时：用其中一根测试笔的金属部分接触灯具的地线,用
另一根测试笔的金属部分接触灯头的顶高或其它需与地线导通的部位。
5.4.2生产线作导通测试时：将其中一支测试笔的金属部分接触灯具的火线或
零线,用另一支接触灯具的灯头弹片或灯头的口铜, 若仪器鸣叫,同时显
示数字趋近于零则表达合格。
6.鉴定办法：
6.1若仪器鸣叫,同时红色批示灯亮,显示数字趋近于零则表达合格。
7.附件﹕
无。
数字万用表安全操作及保养规程
数字万用表安全操作及保养规程1. 前言数字万用表是电气工程中最基本、最常用的测量工具之一，日常使用过程中需要注意安全操作和保养。
本文将介绍数字万用表的安全操作和保养规程，帮助使用者更加安全地使用数字万用表。
2. 安全操作规程2.1 打开数字万用表在使用数字万用表之前，需要先打开电池盖，插入正确的电池，然后打开数字万用表开关。
在使用数字万用表测量电路之前，需要确保电池正常工作。
如果电池电量不足，请及时更换。
2.2 测量前的检查在进行测量之前，需要检查数字万用表的量程和测量范围是否满足当前测量的要求。
如果量程或测量范围不够，请更换更适合的量程和测量范围。
此外，还需要检查测试引线是否完好无损，避免因为测试引线损坏导致的错误测量。
2.3 测量操作在进行数字万用表的测量操作时，需要注意以下安全事项：1.确认电路处于断电状态：在测量之前，需要将待测量的电路断电以免产生电击或电磁辐射等安全隐患。
2.正确接线：在连接测试引线的过程中，需要将测试引线正确的接到待测量电路的端口上。
同时，还需要注意，将红色测试引线接到正极，黑色测试引线接到负极。
3.避免测量高压电路：在测量过程中，必须避免测量高压电路，以免产生电击或伤害。
4.允许时间稳定：在进行数字万用表的数字测量时，需要等待测量数据稳定，避免因闪烁和震动等影响造成误判。
5.遵守使用规范：在使用数字万用表时，需要遵守使用说明书上的规范，防止机身受损或影响测量效果。
3. 保养规程为了保证数字万用表的精度和性能，使用者需遵守下列保养规程：3.1 储存数字万用表应储存在阴凉、干燥、无灰尘和光线的地方。
在长时间不使用时，应取出储存电池，以避免电池漏液对仪器造成损害。
3.2 清洁数字万用表需要定期清洁，避免在测试过程中产生误差。
清洁时，使用棉布和少量水去尘、去污，并在清洁仪器时避免使用化学清洁剂。
3.3 维护数字万用表应定期检查其测试引线、插座和显示屏等部件，如有异常情况，请尽快修理或更换。
万用表计量规范
RN
标准电阻器
RN
标准电阻器
这种方法是将同一标值的电阻，分别加到标准数字欧姆档和被检欧姆档的输入端。设标准数字 欧姆档的显示读数为RN 被检数字欧姆档的显示读数为RX 误差为△， 则： △=RX-RN （0 ，1K ） ±0.5% [1K ,10K ) ±1% [10K ,100K ) [100K ,最大值） ±1% ±1.2% 欧姆档的检定采用对比法，其取点范围允许误差如下： 电阻值： 允许误差
万用表计量规范
制定：2009.08.12 修订： 编码：DKK/Ⅲ-10-185 编号：A00
一.参考标准：直流数字或欧姆表检定规程（JJG724-1991),交流数字电流表检定规程 [JJG(航天）35-1999]，交流数字电压表检定规程[JJG(航天）34-1999],直流数字电流表检定规程 （JJG598-1989)，直流数字电压表减行检定规程（JJG315-83)。 二.范围：本计量规范使用于新购买的，使用中的，维修后的指针式或数字式万用表。 三.坚定的环境条件： 温度：≤26℃ 相对温度：＜80% 四.检定的标准仪器、仪表及参照件： 4.1 送外计量合格的数字或多用表一台（标准仪器）； 4.2 送外计量合格的精密电阻箱一台； 4.3 直流电源、交流电源各一台（参照件） 4.4 功率电阻（参照件） 五.示值误差检定 5.1 DC/AC V的检定如下图所示：
欧姆档的检定为不少于五个点（包含最高点）。 六.数字万用表的检定周期为半年。 七.经检定合格的仪器贴上合格标签，出具校准证书，并交部门主管审核批准。
批准
审核
起草
第2页，共2页
2009年08月13日生效
东莞冠坤电子有限公司
DC/AC I 的检定采用比对法进行计量，各选取点以及允许误差如下： 标准值 允许误差 0A 1.5% 0.5A 1.5% 1A 1.5% 2A 1.5% 5A至最大量程 1.5%
万用表使用操作规范
万用表使用操作规范（ISO9001-2015）1.0目的适用范围适用于公司内各种型号指针及手持台式、数字式万用表的使用。
2.0环境条件：1、工作环境温度：20±10℃；相对湿度：＜80%RH。
2、储存环境温度：0-40℃；相对湿度：＜80%RH。
3、其它条件：工作及储存场所无阳光直射、无腐蚀性气体、灰尘少、无明显振动，温度变化率不大于5℃/h。
3.0使用方法：1、使用前先检查万用表测试线是否完好，有无破损和断线。
万用表是否经过校正且贴有“合格”标签。
功能开关与测量要求是否一致，量程是否合适。
数字万用表的电池电压是否足够，仪表显示笔划是否完整。
指针万用表的刻度盘是否清晰，指针是否归零且调节有效。
2、DC电压档的使用：根据测量要求，将万用表功能开关置DC电压档合适量程，当不知被测量的电压大小时，应将量程最大位置处，根据所测量值的大小再选择合适的量程。
对指针式万用表尤其要注意这一点，另外还要注意电压极性。
表笔接在万用表的“V/Ω”测量端口与“COM”之间。
3、AC电压档的使用与DC电压档相似，只是万用表的功能开关置相应AC电压档位置。
4、DC电流档的使用。
使用DC电压时需要注意不要超出其量程，测量200mA以下的电流时，可使用“mA”档，大于200mA时，使用“A”档。
使用时要注意“mA”有保险管，“A”档无保险管，“A”档测量时间不要超过15秒，否则会因万用表内部发热而影响测量结果的准确性。
指针万用表要注意电流的方向与万用表接线方式是否一致。
5、AC电流档的使用权与DC电流档相似，只是将万用表功能开关置AC电流档相应的位置。
6、欧姆档的使用。
使用该档时首先要检查待测量的线路是否已关闭电源，电路中的电容是否已经放电完毕。
指针万用表在使用前要作归零调节，其方法是将表笔接在万用表的“COM”与“V/Ω”之间，然后将两表笔直接短路，调节万用表的欧姆档归零调节电位器，使用指针指向“0”刻度处。
数字万用表欧姆档无须作零调节，数字万用表欧姆档在输入端开路时，仪表显示“1”。
万用表的使用与注意事项
万用表的使用与注意事项
为了避开电击及人员损害，使用万用表时请在使用前阅读说明书中的“平安信息”和“警告及留意点”，以下规范为一般性的通用规范：
1. 假如仪表损坏，请勿使用。
使用仪表之前，检查外壳，并特殊检查接线端子旁的绝缘。
2. 检查表笔是否有损坏的绝缘或暴露的金属；检查表笔的通断；在使用之前，应更换损坏的表笔。
3. 当非正常使用后，请勿再使用仪表，其爱护电路有可能失效，当有所怀疑时，请将仪表送修。
4. 请勿在爆炸性气体、水蒸汽或多尘的环境中使用仪表。
5. 请勿在仪表端子上（两个输入端，或者任何输入端与大地）输入标示在仪表上的额定电压。
6. 使用之前，应使用仪表测量一个已知的电压来确认仪表是正常的。
7. 当修理仪表时，请只使用厂家标示或供应的部件。
8. 必需依据本手册规定的方法使用仪表，否则仪表所供应的爱护措施可能会失效。
9. 当测量有效值为30V的沟通电压、峰值达42V的沟通电压或者60V以上的直
还应留意：万用表使用时应当水平着放。
红表笔插在+孔内，黑表笔插入-孔内。
测试电流就用电流档，而不能误用电压档、电阻挡，
其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。
事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不行在线的状况下转换量程。
有表针快速偏转究竟的状况，应当马上断开电路，进行检查。
最终留意，就是用完后的万用表要把量程开关拨到沟通电压最高档，以防别人不慎测量220V市电电压而损坏。
万用表使用规范
一、使用方法1. 将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足, 将显示在显示器上，这时则需更换电池。
如果显示器没有显示，则按以下步骤操作。
2. 测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
3. 测试之前。
功能开关应置于你所需要的量程。
3.1 直流电压测量3.1.1 将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
3.1.2 将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
3.1.3 注意：1）如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2）如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3）“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
4）当测量高电压时,要格外注意避免触电。
3.2 交流电压测量3.2.1 将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
3.2.2 将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。
3.2.3 注意:1）如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2）如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3）当测量高电压时,要格外注意避免触电。
4）“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
3.3 直流电流测量3.3.1 将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
3.3.2 将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。
3.3.3 注意:1）如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SJQ 制万用表的使用注意事项1.如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
2.满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
3.测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
4.当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。
5.禁止在测量高电压（220V 以上）或大电流（0.5A 以上）时换量程，以防止产生电弧，烧毁开关触点。
导致万用表损坏的常见原因1.当表笔还在电流插孔中时，用其去测交流或直流电压。
2.在电阻模式时(包括蜂鸣档)，去测交流电源或直流电源时。
3.承受太高的瞬变。
4.超过最大输入限制（电压和电流）。
万用表维护保养方法
1.使用用万用表后，档位达到OFF 挡，要将表笔放入固定架中，导线捆好，装入保护袋中。
2.长期不使用时，需将电池取出，并置于干燥处放置。
3.如蜂鸣档或电阻档不能正常使用时，可拆开万用表，更换其中的限流保险丝。
（一般为0.5A ）
4.当屏幕出现电池没电提示时，及时更换电池，避免影响测量精度。
（一般为9V 电池）。
