基于仪表放大的传感器信号采集电路
传感器信号调理电路
（1）反向比例运算放大器
二、典型放大器的设计 （一）反相放大器
放大倍数
R2
A= uo / ui = –R2 / R1 当R2 = R1时， uo =- ui
ui
R1
-ห้องสมุดไป่ตู้
∞
+
uo
+ N1
R3
（2）同相放大器
放大倍数
R2
R1 -
A= uo / ui = 1+R2 / R1
反向运算放大器存在的问题主要是 输入电阻较低，通常只有几千欧 而同比例运算放大器可以得到较大的 输入电阻，较低的输出电阻
测量放大器也叫仪表放大器、数据放大器 它对微小差模电压很敏感，适用于测量远 距离的小信号，适合与微小信号输出的传 感器配合使用。
2 测量放大器的电路原理
测量放大器构成
由两级放大器构成：
Ui1
+
A1
U3
R3
U5
R5
-
1. 两个同相放大 器A1、A2输 入阻抗高。 2. 普通差动放大 器A3，将双端 输入变为对地 的单端输入。
1.3 信号调理电路与敏感、转换元件输出阻抗匹配 敏感或转换元件的输出阻抗大小决定电路结构形式。 (1) 高输出阻抗型 敏感元件输出信号微弱、输出阻抗高，如压电元件，其 输出阻抗高达108Ω以上。 电路的作用：一是吸收信号源的输出并进行一定变换和 放大，将信号变换成电路易于处理的形式；二是阻抗变 换，将高输出阻抗变换成低输出阻抗。要求电路有高输 入阻抗和尽可能低的输出阻抗，以及低噪声、低漂移和 抗干扰能力。 (2) 低输出阻抗型 传感器的输出阻抗较低，输出信号形式多种多样。 后接电路的作用：一般是将信号不失真地变换成较强的 电压或电流信号，在它的性能上对稳定性、抗干扰能力 等方面考虑较多。
多种温度传感器信号调理电路设计
多种温度传感器信号调理电路设计兀伟;王航宇【摘要】For measuring multi-point temperature of a specimen, and the temperature span, but also to achieve the required accuracy,this paper describes several signal regulated circuits for different types and outputs temperature sensors, such as ADS90, PT1000, and K-type thermocouple. Power supply circuit, signal transmission conversion circuit and amplifier circuit are designed,which achieves the outputs from 1to 5 volt standard signal. In the laboratory using high-precision voltage and current source and resistor box thermoconple, ADS90, and the PT1000 simulation results show that the method is feasible, the relative accuracy of the conditioning circuit can reach 0.1.%为了测量某试件多点温度，且温度跨度很大，还要达到要求精度，本文利用几种不同类型的传感器（AD590、PT1000和K型热电偶）进行采集，其输出形式（电流源、电阻和热电势）和大小均不相同，设计了电源电路、信号转换电路和放大抬升电路．使各种传感器的输出达到统一的1-5V的标准信号；在实验室利用高精度电压、电流源和电阻箱分别对热电偶、AD590和PT1000进行模拟，结果表明该方法可行，调理电路的相对精度可达到0．1级。
传感器的放大电路设计性实验
实验五传感器的放大电路设计性实验一、实验目的：掌握传感器放大电路原理、特点与电路形式。
了解放大电路形式及特点与功能、应用传感器和测量电路进行工程控制和过程检测。
二、实验设备和器材：1、数字万用表（4 1/2位）、2、直流稳压电源。
3、所需材料：选择一种常用传感器，一只仪表放大器，一只调零电位器，各种规格电阻若干，面包板，导线。
三、实验步骤：1、确定放大那种传感器：本次选择实验一所用的力传感器。
2、选择放大器件：有实验一的数据可以知道在力传感器中输出电压的范围在0~25mv 以内，要将其放大到0~5V。
故电路要放大200倍左右。
在这里选用TL084作为放大电路的核心器件-----放大器。
3、设计的电路图如图一。
在图上还有部分电路没有显示出来。
是电源的供电电源在连接到电路中得时候都加了一个比较小的点解电容跟跟滤波电容，这样做的目的是为了使供电电源更加稳定、由于在小信号的放大中如果电源电压不稳定则会引起输出的极度不稳定。
图一如图一所示电阻R5与R3、R4、R2构成放大，在这里设计放大能达到167~333倍。
能满足将实验一的数据放大到0~5V。
最后的电容C5、C6作为输出的滤波，这样做的目的是为了使输出电压更加处于平稳是后面电路的采集与测试提供比较好的基础。
由于本次放大电路并不是给采样芯片去采集电压大小，就不需要将输出电压控制在一定的范围。
级在前级输入不正常的情况下其输出可能位电源供电电源（±12V），如果在输出端是用AD芯片采样的话则在输出要加上合适的稳压二极管，这样便能将电压控制在合理的范围。
这样有利于对AD芯片的保护。
4、实验数据的测试5、通过4的数据可以发现设计的电路基本完成了设计的性能指标。
四、实验总结通过本次实验我更加熟悉了能对放大电路的设计与测量。
并且对小信号放大的设计中要注意的事项有了更加深刻的理解。
总之通过本次实验我学到了不少宝贵的东西。
电路中的传感器信号放大与处理
电路中的传感器信号放大与处理一、引言电路中的传感器信号放大与处理是现代电子技术领域的重要内容之一，它涉及到传感器信号的采集、放大与处理，对于提高系统的精度和稳定性具有至关重要的作用。
本文将从传感器信号的基本原理入手，介绍电路中的传感器信号放大与处理的方法和技巧。
二、传感器信号的基本原理传感器是将被测量的物理量转化为可测量的电信号的装置。
传感器信号的产生是基于被测量物理量与传感器之间的相互作用。
常见的传感器类型包括温度传感器、压力传感器、湿度传感器等。
三、传感器信号放大的需求在实际应用中，传感器产生的信号往往是微弱的，因此需要进行信号放大以增加信号的幅度，从而使得信号更容易被后续的电路进行处理。
四、传感器信号放大的方法1. 增益放大器：增益放大器是最常用的传感器信号放大方法之一。
它通过放大器电路对信号进行放大，将微弱的传感器信号放大到适合后续处理的范围。
2. 运算放大器：运算放大器是一种高增益、差分输入、单端输出的放大器。
通过适当的电阻网络和反馈方式，可以实现对传感器信号的放大和处理。
3. 仪表放大器：仪表放大器是一种专门用于信号放大的放大器，其特点是高精度、低噪声。
在传感器信号放大的场景中，仪表放大器常常可以提供更好的性能。
五、传感器信号处理的方法1. 滤波器：滤波器是对信号进行滤波处理的电路。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
通过滤波器可以去除传感器信号中的干扰和噪声，提高信号的质量。
2. 数字转换：将模拟信号转换为数字信号是传感器信号处理的重要环节。
常用的模数转换器包括逐次逼近型模数转换器（SAR ADC）、双斜率积分型模数转换器（Σ-Δ ADC）等。
数字信号的处理更易于精确计算和存储。
3. 数据处理算法：对于特定的传感器应用，可以利用算法对传感器信号进行进一步的处理和分析。
例如，通过傅里叶变换可以将传感器信号转换到频率域进行频谱分析。
六、实例分析以温度传感器为例，介绍传感器信号放大与处理的具体实施过程。
智能化传感器中应用仪表放大器时应注意的问题知识分享
智能化传感器中应用仪表放大器时应注意的问题1 序言仪表放大器（IA）由于其本身所具有的低漂移、低功耗、高共模抑制比、宽电源供电范围及小体积等一系列优点，在数据采集系统、电桥、热电偶及温度传感器的放大电路中得到了广泛的应用，它既能对单端信号又能对差分信号进行放大。
在数据采集系统中，一般需要实现对多路信号进行数据采集，这主要是通过多路开关来实现对多路信号的切换。
实际应用中，针对不同的测量对象可以分别选择单端信号或差分信号的输入方式来实现对信号的获取，一般市场上所有的多路信号采集系统基本上都具备这种功能。
差分仪表放大器具有对差分信号进行放大，对共模信号加以抑制的功能，但是并非所有差分信号输出的场合可以直接使用仪表放大器作为前置信号放大级，具体来说必须考虑到共模信号的大小、差分信号的大小、放大倍数的选择、输入信号的频率范围等因素，同时针对输入信号的具体情况可以选择单端信号输入方式或者差分信号输入方式。
下面对仪表放大器在实际应用中所涉及到的这些问题分别加以阐述。
2 仪表放大器的结构仪表放大器一般是由三个放大器和经过激光调阻修正的电阻网络构成，如图1所示。
在传统的三片运放方式的基础上做一些改进，内部阻值的校准保证用户只需要外接一个电阻即可实现由1到上万倍的增益精确设定，减少了由于增益相关误差带来的数据采集误差，同时这种结构保证其具有高输入阻抗和低输出阻抗，且每一路输入都有输入保护电路以避免损坏器件。
由于采用激光调阻，使其具有低失调电压、高共模抑制比和低温漂。
图1 仪表放大器的结构原理框图图1所示为BB（Burr Brown）公司的INA114、INA118等仪表放大器的结构原理框图及引脚。
在实际应用时，正负电源引脚处应接滤波电容C，以消除电源带来的干扰。
5脚为输出参考端，一般接地。
实际应用中即使5脚对地之间存在很小的电阻值，也将对器件的共模抑制比产生很大的影响，如5欧姆的阻值将导致共模抑制比衰减到80dB。
一种霍尔传感器信号采集放大电路原理说明

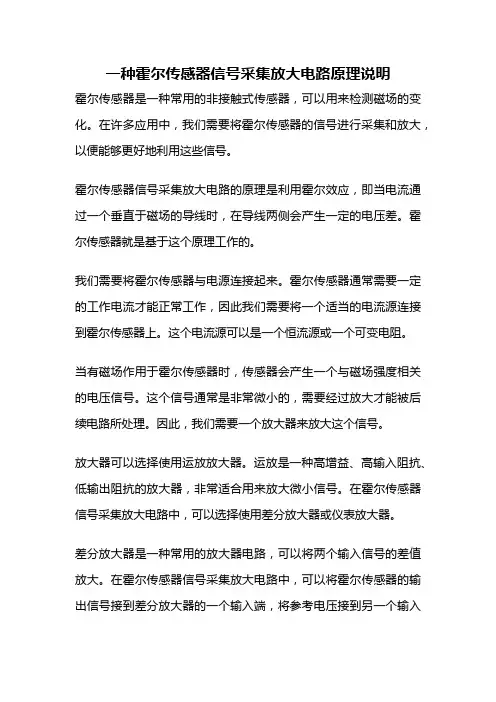

一种霍尔传感器信号采集放大电路原理说明霍尔传感器是一种常用的非接触式传感器，可以用来检测磁场的变化。
在许多应用中，我们需要将霍尔传感器的信号进行采集和放大，以便能够更好地利用这些信号。
霍尔传感器信号采集放大电路的原理是利用霍尔效应，即当电流通过一个垂直于磁场的导线时，在导线两侧会产生一定的电压差。
霍尔传感器就是基于这个原理工作的。
我们需要将霍尔传感器与电源连接起来。
霍尔传感器通常需要一定的工作电流才能正常工作，因此我们需要将一个适当的电流源连接到霍尔传感器上。
这个电流源可以是一个恒流源或一个可变电阻。
当有磁场作用于霍尔传感器时，传感器会产生一个与磁场强度相关的电压信号。
这个信号通常是非常微小的，需要经过放大才能被后续电路所处理。
因此，我们需要一个放大器来放大这个信号。
放大器可以选择使用运放放大器。
运放是一种高增益、高输入阻抗、低输出阻抗的放大器，非常适合用来放大微小信号。
在霍尔传感器信号采集放大电路中，可以选择使用差分放大器或仪表放大器。
差分放大器是一种常用的放大器电路，可以将两个输入信号的差值放大。
在霍尔传感器信号采集放大电路中，可以将霍尔传感器的输出信号接到差分放大器的一个输入端，将参考电压接到另一个输入端。
通过调整参考电压的大小，可以调整放大器的增益，从而实现对霍尔传感器信号的放大。
仪表放大器是一种专门用来放大微小信号的放大器，它具有更高的增益和更低的噪声。
在霍尔传感器信号采集放大电路中，可以选择使用仪表放大器来放大霍尔传感器的输出信号。
除了放大器，霍尔传感器信号采集放大电路中还可以包括滤波器、采样电路等其他电路。
滤波器可以用来去除杂散信号，使得信号更加纯净；采样电路可以用来对信号进行采样，以便后续电路进行数字处理。
我们可以将放大后的信号送入后续的电路进行处理。
这个后续电路可以是模数转换器，将模拟信号转换为数字信号；也可以是微控制器或其他逻辑电路，用来对信号进行进一步的处理和判断。
霍尔传感器信号采集放大电路的原理是利用霍尔效应产生的微小电压信号，并通过放大器将其放大，最后送入后续电路进行处理。
PGIA可以简化数据采集系统设计
PGIA可以简化数据采集系统设计AD8250（G＝1、2、5或10)数字可编程增益仪表放大器（PGIA)采用最新工艺和新的电路技术以减小尺寸并且提高数据采集和过程控制应用的性能。
其软件增益控制允许设计工程师简单地设置其精密模拟前端。
AD8250通过集成匹配电阻、开关以及运算放大器，减少了器件数量。
这款产品具有快速建立时间、低失真以及低噪声，从而使其成为驱动模数转换器(ADC)的理想放大器，而无需额外的缓存器，从而进一步减少了所需器件的数量。
数据采集系统一般与具有在1 mV～±10 V之间变化的满量程输出信号的各种传感器连接.这些传感器也具有多种输出阻抗，因此数据采集前端必须提供高输入阻抗以避免负载误差。
仪表放大器通常用于调理来自传感器的差分信号.然而，由于信号大小变化较大，因此需要许多不同的增益.AD8250适合于解决数据采集系统设计工程师所面临的四大难题，最大程度地提高ADC的性能;提供对模拟信号调理的数字控制;占用更小的PCB面积；并且降低成本。
四大设计难题的解决第一个难题是在不降低ADC性能的情况下提供信号调理。
当今最新的ADC具有非常高的信噪比（SNR),例如16位ADC通常可提供90 dB的SNR。
前端应提供共模抑制和增益。
此外，其输出必须在ADC的采集时间内建立。
第二个难题是设计增益可编程模拟信号调理电路。
数据采集系统具有多种软件控制功能。
最方便的产品应具有数字控制模拟前端。
当前，设计工程师必须设计他们自己的解决方案,因为现有的混合信号解决方案并不能提供令人满意的模拟性能。
AD8250基于ADI公司专有技术双极性CMOS工艺的iCMOS技术，它通过在鲁棒的高压数字逻辑电路中集成精密线性器件解决该难题。
AD8250允许设计工程师使用软件设置增益.另外，不使用FPGA或微控制器设置增益的设计工程师也可以选择将增益引脚连接到电源电压上，电源电压最高达+15 V。
其灵活的增益设置接口允许PGIA用于不同的电路拓扑.设计工程师面临的第三个难题是将电路固定在更小的PCB板内。
仪表放大器高端电流采样原理
仪表放大器高端电流采样原理
1. 电流传感器：仪表放大器的高端电流采样需要通过电流传感器来实现。
常见的电流传感器包括霍尔效应传感器、电阻式传感器和电感式传感器等。
这些传感器能够将电流转换成电压信号或其他可测量的物理量。
2. 放大器电路：仪表放大器通常采用差分放大器电路来放大电流传感器输出的信号。
差分放大器电路能够抵消噪声和干扰，提高信号的可靠性和精确度。
3. 采样电路：为了在放大器输出信号中精确提取高端电流信号，需要采用专门的采样电路。
采样电路通常包括采样保持电路和采样触发电路等，它们能够按照设定的频率和时序采样放大器输出的电流信号。
4. 数字转换：采样电路将放大器输出的电流信号转换成数字信号，以便后续的数字处理和分析。
数字转换通常包括模数转换（A/D转换）和时钟同步等过程，确保采样结果的准确性和一致性。
综上所述，仪表放大器高端电流采样原理主要通过电流传感器、放大器电路、采样电路和数字转换等步骤来实现对电流信号的准确采样和处理。
这样可以为后续的测量和控制提供可靠的数据基础。
