阀门颜色的识别

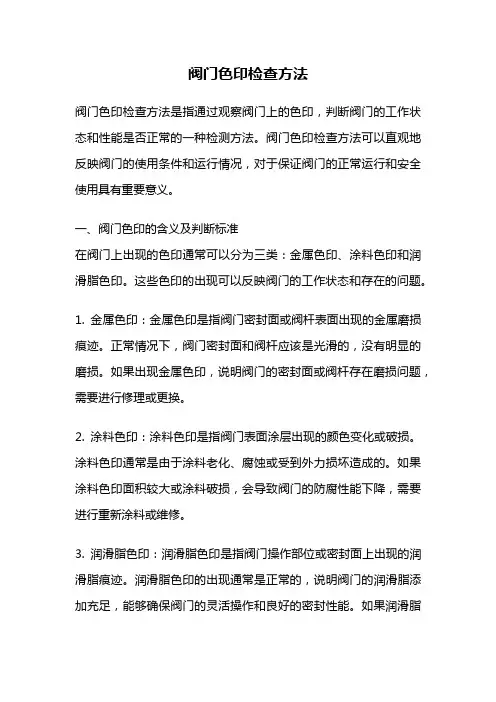

阀门色印检查方法
阀门色印检查方法阀门色印检查方法是指通过观察阀门上的色印，判断阀门的工作状态和性能是否正常的一种检测方法。
阀门色印检查方法可以直观地反映阀门的使用条件和运行情况，对于保证阀门的正常运行和安全使用具有重要意义。
一、阀门色印的含义及判断标准在阀门上出现的色印通常可以分为三类：金属色印、涂料色印和润滑脂色印。
这些色印的出现可以反映阀门的工作状态和存在的问题。
1. 金属色印：金属色印是指阀门密封面或阀杆表面出现的金属磨损痕迹。
正常情况下，阀门密封面和阀杆应该是光滑的，没有明显的磨损。
如果出现金属色印，说明阀门的密封面或阀杆存在磨损问题，需要进行修理或更换。
2. 涂料色印：涂料色印是指阀门表面涂层出现的颜色变化或破损。
涂料色印通常是由于涂料老化、腐蚀或受到外力损坏造成的。
如果涂料色印面积较大或涂料破损，会导致阀门的防腐性能下降，需要进行重新涂料或维修。
3. 润滑脂色印：润滑脂色印是指阀门操作部位或密封面上出现的润滑脂痕迹。
润滑脂色印的出现通常是正常的，说明阀门的润滑脂添加充足，能够确保阀门的灵活操作和良好的密封性能。
如果润滑脂色印消失或减少，说明润滑脂不足，需要重新添加。
二、阀门色印检查方法阀门色印检查方法一般包括以下几个步骤：1. 清洗阀门表面：使用清洁剂或溶剂清洗阀门表面，去除灰尘、污垢和涂层残留物，确保阀门表面干净。
2. 观察色印位置：仔细观察阀门表面，特别是阀门密封面和阀杆表面，判断是否出现金属色印、涂料色印或润滑脂色印。
3. 判断色印特征：根据色印的位置、形状和颜色等特征，判断阀门的工作状态和存在的问题。
例如，金属色印的出现可能说明阀门存在磨损问题，涂料色印的出现可能说明阀门涂层老化或受损，润滑脂色印的减少可能说明阀门润滑不足。
4. 记录和处理：根据观察结果，及时记录阀门的色印情况，并根据需要采取相应的处理措施。
对于出现问题的阀门，需要进行修理或更换，以确保阀门的正常运行和安全使用。
三、注意事项在进行阀门色印检查时，需要注意以下几点：1. 检查环境：尽量在清洁、光线明亮的环境下进行阀门色印检查，以便更好地观察和判断色印的情况。
阀门的基本知识
3、阀门的型号
3.2第二单元用一位阿拉伯数字表示传动方式，对手轮、手 柄、扳手等直接传动或自动阀门则省略本单元；
代号
0
1
2
3 蜗轮传动 8 气－液动
4 正齿轮 9 电动
驱动方式 电磁传动 电磁－液动 电－液动 代号 5 6 气动 7 液动
驱动方式 锥齿轮
3、阀门的型号
注：A、手轮、手柄和板手传动的，以安全阍、减压阀、疏 水阀右省略本代号； B、对手动或液动：常开式用6K、7K表示，常闭式用6B、 7B表示，气动带手动用6S表示； C、防爆电动装置用9B表示，户外耐热用9R表示； D、代号2及代号8表示在阀门启闭时，需由两种动力源同时 对阀门进行动作。
G
H I K L
铬镍钛不锈钢
球墨铸铁 Mo2Ti系不锈钢 塑料 铜合金 S
P
Q R T
钛材
马氏体合金钢 低碳合金
Ti
H DR
4、阀门的阀件材料的涂漆颜色识别 4、阀门的阀件材料的涂漆颜色识别 阀门在出厂前按阀体材料、密封面材料及驱动装置不同，在阀门的 不同部位涂上不同颜色的油漆。 表示阀体材料的涂色,油漆涂在阀体和阀盖的不加工表面上,其涂漆 颜色如下:
双弹簧微启式
微启式 微启式 全启式
3
7 8 6 9 5
注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠 杆代号为“4”
3、阀门的型号 调节阀的结构型式代号 代 号
0
回转式
1
2
4
5
6
7
8
9
升降式 多 级 单级 针 形 式 柱 塞 式 套 筒 式 Z 形 闸 板 式 多 级 柱 塞 式
1、阀门分类
1 阀门分类 1.1 阀门按用途分： 1.1.1关断阀门：用来切断或接通管道介质，如闸阀、截止 阀、球阀、碟阀、旋塞及隔膜阀； 1.1.2 调节阀：用来调节介质的压力和流量，如调节阀、减 压阀、节流阀； 1.1.3 保护阀门：用来排除多余介质，如安全阀。 1.2 按公称压力分： 1.2.1 真空阀：公称压力：PN<0.1MPa 1.2.2 低压阀门: 0.1MPa ≤PN ≤1.6MPa 1.2.3 中压阀门: 2.5MPa ≤PN≤6.4MPa 1.2.4 高压阀门: 10MPa ≤PN≤80MPa 1.2.5 超高压阀门: PN≥100MPa
高层住宅楼分区供水单元阀门的颜色标识
高层住宅楼分区供水单元阀门的颜色标识
1、阀门井盖的颜色刷为白色：低区供水（自来水直供1层
至4层或5层，根据本小区市政供水管网测量的水压，来确定自来水直供到4层或5层，一般水管压力以不小于0.24Mpa为参照,层高按2.9米计算，如有特殊情况另行计算）。
2、阀门井盖的颜色刷为绿色：中1区供水（6层至11层）
3、阀门井盖的颜色刷为蓝色：中2区供水（12层至18层）
4、阀门井盖的颜色刷为红色：中3区供水（19层至26层）
5、阀门井盖的颜色刷为黄色：高区供水（27层至31、33层）
备注：一般情况下一个供水区管的楼层6至8层。
安徽三建工程有限公司
（御景湾小区G、J座安装项目部）
2009年10月15日。

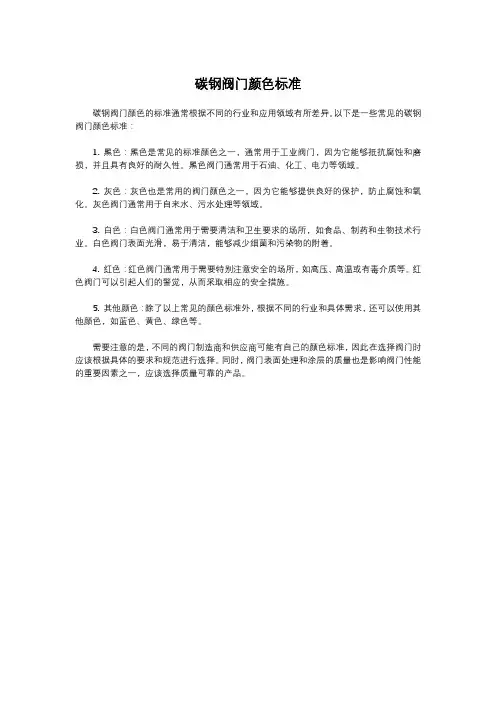

碳钢阀门颜色标准
碳钢阀门颜色标准
碳钢阀门颜色的标准通常根据不同的行业和应用领域有所差异。
以下是一些常见的碳钢阀门颜色标准：
1. 黑色：黑色是常见的标准颜色之一，通常用于工业阀门，因为它能够抵抗腐蚀和磨损，并且具有良好的耐久性。
黑色阀门通常用于石油、化工、电力等领域。
2. 灰色：灰色也是常用的阀门颜色之一，因为它能够提供良好的保护，防止腐蚀和氧化。
灰色阀门通常用于自来水、污水处理等领域。
3. 白色：白色阀门通常用于需要清洁和卫生要求的场所，如食品、制药和生物技术行业。
白色阀门表面光滑，易于清洁，能够减少细菌和污染物的附着。
4. 红色：红色阀门通常用于需要特别注意安全的场所，如高压、高温或有毒介质等。
红色阀门可以引起人们的警觉，从而采取相应的安全措施。
5. 其他颜色：除了以上常见的颜色标准外，根据不同的行业和具体需求，还可以使用其他颜色，如蓝色、黄色、绿色等。
需要注意的是，不同的阀门制造商和供应商可能有自己的颜色标准，因此在选择阀门时应该根据具体的要求和规范进行选择。
同时，阀门表面处理和涂层的质量也是影响阀门性能的重要因素之一，应该选择质量可靠的产品。
阀门常闭标识
阀门常闭标识
阀门常闭标识是用于标识阀门状态的标识，通常包括以下内容：
●阀门类型：
●球阀
●蝶阀
●截止阀
●闸阀
●止回阀
●安全阀
●减压阀
●疏水阀等。
阀门状态：
●常闭：指阀门在通常情况下处于关闭状态。
●常开：指阀门在通常情况下处于开启状态。
阀门颜色：
●球阀：一般为黑色或灰色。
●蝶阀：一般为黑色或灰色。
●截止阀：一般为黑色或灰色。
●闸阀：一般为黑色或灰色。
●止回阀：一般为黑色或灰色。
●安全阀：一般为红色。
●减压阀：一般为黑色或灰色。
●疏水阀：一般为黑色或灰色。
阀门尺寸：指阀门的进出口尺寸，通常以英寸或毫米为单位表示。
例如，1/2英寸、3/4英寸等。
阀门材质：指制造阀门的材料，如铸铁、铸钢、不锈钢等。
阀门品牌：指生产该阀门的品牌，如Honeywell、Schneider Electric等。
阀门型号：指该阀门的型号，通常由一系列字母和数字组成，以表示阀门类型、尺寸、材质等参数。
阀门生产日期：指该阀门生产的日期，通常以年月日表示。
阀门适用范围：指该阀门适用于的管道系统、介质类型等参数，如水系统、气体系统、蒸汽系统等。
阀门看颜色就知道什么材质
铜合金
巴氏
合金
耐酸钢不锈钢
渗氮钢渗硼钢
硬质合金
蒙尔合金
塑料
橡胶
铸铁
涂漆
颜色
大红色
淡黄色
天蓝色
天蓝色
天蓝色
深黄色
紫红色
中绿色
黑色
注：
（1）阀座和启闭件密封面材料不同时，按低硬度材料涂色；
（2）止回阀、涂在阀盖顶部；
（3）安全阀、减压阀、疏水阀涂在阀罩或阀帽上。
3、传动机构的涂漆颜色，按下列规定：
（1）电动装置：普通型涂中灰色，三合一(户外、防爆、防腐)型涂末蓝色。
（2）气动、液动、齿轮传动等其它传动机构，同产品涂色。
阀门看颜色就知道什么材质
1、阀门产品按阀体材料进行识别涂漆，其颜色按下表 ：
阀体材料
灰铸铁
可锻铸铁
球墨铸铁
碳素钢
耐酸钢
不锈钢
合金钢
阀体涂
漆颜色
黑色
银色
中灰色
天蓝色
中蓝色
注：耐酸钢、不锈钢允许不涂漆，铜合金不涂漆。
2、为了表示阀门产品密封面的材料，应在传动的手轮、手柄、板手上进行识别涂漆、其颜色按下表的规定。
阀门不同材质 油漆颜色 标准
阀门不同材质油漆颜色标准一、概述阀门作为重要的管道控制设备，在工业生产和日常生活中扮演着举足轻重的角色。
不同材质的阀门在不同环境和介质下有着不同的适用性，而对阀门表面油漆颜色的标准规定也是非常重要的。
本文将分析不同材质阀门及其对应的油漆颜色标准。
二、不同材质阀门及其特点1. 不锈钢阀门不锈钢阀门具有良好的耐腐蚀性能和强度，适用于一些特殊的工业介质和环境。
其常见油漆颜色标准为灰色或银白色。
2. 铸铁阀门铸铁阀门具有较强的耐高温性能和承压能力，适用于工业管道系统。
常见的油漆颜色标准为黑色或灰色。
3. 铜阀门铜阀门具有良好的导热性能和耐腐蚀性能，适用于一些特殊介质的控制。
其油漆颜色标准为黄色或红色。
4. 塑料阀门塑料阀门轻质、耐腐蚀，适用于一些化工和食品工业。
其油漆颜色标准为白色或浅蓝色。
三、阀门油漆颜色标准的重要性1. 安全性阀门油漆颜色标准的规定可以帮助工作人员快速识别不同类型的阀门，确保管道系统正常运行，降低因工作人员操作失误导致的安全事故的发生。
2. 美观性阀门作为管道系统的重要组成部分，其外观美观与否关乎整个工业场所的形象，油漆颜色标准的统一规定可以确保管道系统的整体外观协调。
3. 耐久性经过标准油漆处理的阀门表面能够更好地抵抗腐蚀和氧化，延长阀门的使用寿命。
四、阀门油漆颜色标准的制定机构1. 国际标准化组织（ISO）ISO作为国际标准制定的权威组织，制定了许多阀门油漆颜色标准，为世界范围内的阀门生产与使用提供了统一标准。
2. 美国标准协会（ANSI）ANSI在美国国内对阀门油漆颜色标准进行了相应的规定和标准修订，以满足国内工业生产的需求。
3. 我国标准化组织（GB）我国GB国家标准则是在我国国内对阀门油漆颜色标准进行规定的重要机构，保障了国内阀门生产与使用的质量要求。
五、阀门油漆颜色标准的应用1. 工业生产在工业生产中，严格按照阀门油漆颜色标准的要求选择和使用合适的阀门油漆，确保管道系统的正常运行和安全生产。
设备阀门标识规定
生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。
2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。
表一八种基本识别色和色样及颜色标准编号。
3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。
(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。
(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。
(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。
B.化学分子式，如N2 、H2SO4、H2O等。
(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。
B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。
如果管道内物质的流向是双向的，则标识牌指向应作成双向的。
(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。
(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、阀门产品按阀体材料进行识别涂漆其颜Hale Waihona Puke 按下表阀体材料灰铸铁
可锻铸铁
球墨铸铁
碳素钢
耐酸钢
不锈钢
合金钢
铜合金
识别涂漆颜色
黑色
银色
中灰色
天蓝色
不涂漆
不涂漆
中蓝色
不涂漆
注：（1）耐酸钢、不锈钢允许不涂漆。
（2）铜合金不涂漆。
2.为了表示阀门产品密封面的材料，应在传动的手轮、手柄、板手上进行识别涂漆、其颜色按下表的规定
密封面材料
铜合金
巴氏合金
耐酸钢
不锈钢
渗氮钢
渗硼钢
硬质合金
蒙耐尔合金
塑料
橡胶
铸铁
识别涂漆
颜色
大红色
淡黄色
天蓝色
天蓝色
天蓝色
深黄色
紫红色
中绿色
黑色
注：（1）阀座和启闭件密封面材料不同时，按低硬度材料涂色。
（2）止回阀、涂在阀盖顶部：安全阀、减压阀、疏水阀涂在阀罩或阀帽上。
3、传动机构的涂漆颜色，按下列规定：
（1）电动装置：普通型涂中灰色，三合一（户外、防爆、防腐）型涂末蓝色。
（2）气动、液动、齿轮传动等其它传动机构，同产品涂色。
