(完整)初中物理电与磁中考精选试题含答案,推荐文档.docx
一、填空题1． 2016 年 5 月，长沙市开通了商业运营磁悬浮列车线路。
其所用的磁体大多是通有强大电流的电磁铁，利用 ______同名 ______(选填“同名”或“异名”)磁极相互排斥的原理，减小了车轮与轨道之间的摩擦力。
2．指南针能指南北，说明地球周围存在______磁场 ______；指南针静止时，北极所指的方向是地理的______北 ______极附近。
3．如图所示，通电螺线管附近的小磁针处于静止状态，此时它的 A 端是 ______N______( 选填“ N”或“S”)极，电源的 a 端是 ______正 ______(选填“正”或“负”)极。
滑动变阻器的滑片向右调节，则通电螺线管的磁性变 ______强______( 选填“强”或“弱”)。
4．如图为动圈式话筒的构造示意图。
对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音。
这种话筒应用的原理是______电磁感应现象 ______。
[ 解析 ] 线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，我们就能通过扬声器听到说话的声音。
这种话筒应用的原理是电磁感应现象。
5．今年 5 月初，长沙磁悬浮列车开始试运营，磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相互______ 排斥 ______，列车能够在铁轨上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦。
小张同学乘坐列车时看见两旁的树木迅速向南退去，则列车相对地面正在向______北______行驶。
6．磁场对通电导线有力的作用，其方向与电流方向和______磁场 ______方向有关；发电机利用了______电磁感应 ______的原理发电，将机械能转化为电能。
二、选择题7．下列关于磁场的描述，正确的是( B )A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S 极发出，回到磁体N 极D．地磁的N 极在地理北极附近，地磁的S 极在地理的南极附近8．下列说法正确的是( C )A．地磁南极就是地理南极B．磁感线在磁体周围真实存在C．奥斯特实验说明通电导线周围存在磁场D．电动机是利用电磁感应现象制成的9．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是( B )A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理[ 解析 ]图①是奥斯特实验，即演示电流的磁效应的实验装置，故 A 项错误；图②是演示电磁铁中磁性强弱与线圈匝数的关系的实验装置，故 B 项正确；图③是研究电磁感应现象的实验装置，是发电机原理，故 C 项错误。
图④是演示磁场对电流作用的实验装置，是电动机的原理，故 D 项错误。
10． (2016·宁遂 )如图，下列关于电磁现象的表述不正确的是( C )A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场C．丙图闭合电路的部分导体 ab 在磁场中上下运动，灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电11．如图所示，四个实验装置。
下列说法正确的是( B ),A. 简单电动机装)置示意图B.流过自制电磁铁的电流,越大，磁性越强),C.闭合开关后导线ab 运动D.电流的磁效应现象) , ) 是法拉第发现的[ 解析 ] A 项装置为电磁感应现象，是发电机原理图，与文字所描述不符，故 A 项错误； B 项装置为探究电磁铁磁性强弱实验，流过线圈电流越大则磁性越强，故动机是电能转化为动能的装置，与文字所描述不符，故C 流磁效应的装置，电流磁效应是奥斯特发现的，不是法拉第，故B 项正确；C 项装置为电动机原理图，电项错误；D 项装置为奥斯特实验，是研究电D 项错误。
12．如图所示的几种器件，工作时应用了电磁感应现象的是( C ),A. 电铃 ),B. 电风扇 ),C.风力发电机 ),D.门吸 )[ 解析 ]电铃是利用电流的磁效应来工作的，故 A 项错误；电风扇的主要部件是电动机，利用通电导体在磁场中受力的原理工作的，故 B 项错误；风力发电机是利用电磁感应现象原理制成的，故 C 项正确；门吸是利用磁体能够吸引铁、钴、镍等的性质制成的，故 D 项错误。
三、作图、简答题与计算题13．通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N 、S 极和螺线管中的电流方向。
14．请标出图中小磁针的N 极。
四、实验与探究题15．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。
用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中通过电磁铁 ______吸引大头针数目的多少 ______判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较 ______乙、丙 ______两图可知：线圈匝数相同时，电流越大磁性越强。
(3)根据图丁可以得出的结论是 ______ 电流一定时，匝数越多，磁性越强______。
16．在探究产生感应电流的条件时，小东采用了如图所示的实验装置。
闭合开关后，小东左右移动金属棒AB ，均未发现电流表的指针发生偏转。
经检查，全部实验器材均无故障且连接无误。
请你猜想电流表指针不偏转的原因是 ______感应电流太小 ______，写出检验猜想的方法： ______将电流表更换为灵敏电流计，再进行实验 ______。
17．利用材料 A 制造强力磁铁。
(1) 加热材料 A ，温度一直低于其熔点，一段时间后， A 质量不变、体积减小，此过程中， A 处于 ______m固态 ______(选填“固态”“液态”或“固液共存态”)，依据公式 ______ρ = V ______， A 的密度 ______增大______(选填“增大”“减小”或“不变”)。
(2) 如图 1 所示， A 的每个原子都有 N 、 S 极，相当于磁性很弱的“小磁铁”，“小磁铁”杂乱无章排列时，A 对外不显磁性，当“小磁铁”按图 2 所示同向排列时， A 具有磁性 (如图 3)，强力磁铁不耐高温，高温加热会使磁性消失，从分子热运动的角度解释为什么高温会让强力磁铁磁性消失，______低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性______。
[ 解析 ] (1) 加热材料 A ，由于温度低于其熔点，所以 A 处于固态；因为加热后质量不变，体积减小，根据公式ρ =m知物体的密度增大；V(2) 低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性。
18．用如图所示的装置可以探究通电螺线管外部磁场的方向。
(1) 选用小磁针是为了 ______显示磁场方向 ______。
(2) 实验过程中， 把电池的正负极位置对调， 这样操作是为了研究 ______通电螺线管外部磁场方向______和 ______电流方向 ______是否有关。
[ 解析 ] (1) 因为小磁针放入磁场，小磁针静止时 N 极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2) 把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关。
因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关。
1．科学探究中能够准确表达自己的观点、表述探究的问题很重要，以下是小华和小红对通电螺线管的外部磁场进行探究后的展示与汇报：①我们想知道通电螺线管的外部是否存在磁场？②因此设计了如图甲所示的实验；③闭合开关，发现小磁针发生了偏转；断开开关，小磁针又回到原位；④此现象说明通电螺线管的周围存在磁场；⑤那么通电螺线管外部磁场的分布情况如何？⑥我们在通电螺线管周围的有机玻璃上撒铁屑并轻敲；⑦铁屑的分布情况如图乙所示；⑧由此可知通电螺线管的外部磁场与条形磁体的磁场相似。
根据上述展示与汇报，请你回答以下问题：(填写上面对应的序号)(1)属于提出问题的有 ______①⑤ ______；(2)属于进行操作的有 ______②⑥ ______；(3)属于进行观察的有 ______③⑦ ______；(4)属于得出结论的有 ______④⑧ ______。
2．下图是灵敏电流计内部结构示意图，它的工作原理是通电导体在 ______磁场 ______中会受到力的作用，指针会发生偏转。
此时如果改变线圈中的电流方向，指针的偏转方向 ______会 ______(选填“会”或“不会”)发生改变。
3．下图是一个磁信息阅读器，只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。
以下电器件中工作原理与此相似的是( C )A ．扬声器B ．电磁继电器C．发电机 D ．电铃4．如图所示， A 、 B 弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时， A 弹簧的长度将______伸长 ______， B 弹簧的长度将______缩短 ______。
(选填“伸长”“缩短”或“不变”)5．完成下面的探究性试验：探究导体在磁场中运动时产生感应电流的条件，如图所示，实验时，控制磁场方向相同，改变导体 ab 的运动方向。
步骤一：导体水平左右运动，如图甲所示，电流计指针______不发生偏转 ______，这是因为 ______开关没有闭合 ______；步骤二：导体竖直上下运动，如图乙所示，电流计指针______不发生偏转 ______，这是因为 ______导体没有做切割磁感线运动______；步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生。
综合上面实验现象，可以得出感应电流产生的条件是______闭合电路的一部分导体在磁场中做切割磁感线运动 ______。
6． (不定项选择 )如图所示，用来演示电磁感应现象的是( AD )7． (不定项选择 )如图所示，能够说明“磁生电”的是( CD )。
完整版初三物理电与磁测试卷有答案
初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、最早发现电磁感应现象的物理学家是A.安培B．焦耳C．奥斯特D．法拉第2、居家防疫期间跑步机深受青睐，其核心装置是电动机，下列实验能说明电动机工作原理的是（）A．B．C．D．3、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极4、关于如图所示的四幅图的分析，正确的是（）A．根据图（a）装置所示原理可制造电动机B．根据图（b）装置所示原理可制造发电机C．图（c）说明电流具有磁效应D．图（d）中大拇指所指的方向是电流方向5、如图6所示，ab为闭合电路的一部分导体，当ab在磁场中运动时，能产生感应电流的是A．垂直纸面向里运动B．垂直纸面向外运动C．沿纸面向右运动D．沿纸面竖直向上运动6、发现"电流周围存在磁场"的物理学家是()。
A．奥斯特B．焦耳C．帕斯卡D．牛顿7、如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系8、如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极.下列判断中正确的是（）A.甲、乙都被吸引B.甲被吸引，乙被排斥C.甲、乙都被排斥D.甲被排斥，乙被吸引9、如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（）A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的10、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③11、下列设备或电器中，其主要工作原理与电磁铁无关的是（）12、关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流 B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置 D．丁图中麦克风应用了电磁感应现象的原理13、下列关于磁场和磁感线的说法，正确的是A．磁体周围存在着磁场B．磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极14、课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：A.甲、乙两次实验表明通电导线周围存在磁场;B.甲、丙两次实验表明磁场对电流有力的作用;C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关;D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关.15、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。
中考物理真题选及参考答案：安全用电 电与磁
中考物理真题选及参考答案：安全用电电与磁1．(2020·江苏徐州)家庭电路中，当电流过大时会自动切断电路的是( )A．熔断器B．电能表C．进户线D．试电笔2．(2021·湖南益阳)下列关于生活用电的说法正确的是( ) A．我国家庭电路的正常电压是380 VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用3．(2021·辽宁大连)下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是( )4．(2022·原创)如图所示的四种情境中，说法错误的是( )A．甲、丙都会触电B．乙不会触电C．丁中站在干燥椅子上的人会触电，站在地面上的人不会触电D．丁中两人都会触电5．(2021·辽宁盘锦)下列有关家庭电路和安全用电的说法，正确的是( )A．电能表是测量电功率的仪表B．电路中发生短路时，空气开关跳闸，切断电路C．家庭电路起火时，应先用水扑灭，再断开电路D．洗衣机的三脚插头的长脚缺损后，仍继续使用6.(2021·四川眉山)如图所示是小军同学家庭电路的一部分。
他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。
其原因可能是( )A．电风扇断路B．灯泡的灯丝断路C．电风扇的插头短路D．电风扇的电功率很小7.(2021·内蒙古通辽)如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D．保险丝烧断后可用铜丝代替8．(2021·江苏徐州)家庭电路中，为保证用电器都能独立工作。
各个用电器都是一端接零线，另一端接______线，即这些用电器是______联的。
(物理)中考物理电与磁题20套(带答案)含解析
（物理）中考物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。
电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。
与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。
A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。
故答案为：D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。
初三物理电与磁测试卷有答案【直接打印】
初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光．这种手电筒电源的工作原理是（）A．电磁感应现象B．电流的磁效应C．磁极间的相互柞用D．通电导体在磁场里受力运动2、以下各实验装置中研究通电导体在磁场中受力的是（）A ．B ．C ．D ．3、下列设备中利用电磁感应原理工作的是A.电磁铁B.电动机C.扬声器D.麦克风4、为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是（）A.小灯泡及导线B.被磁化的缝衣针及细棉线C.带电的小纸球及细棉线D.铁棒及细棉线5、图1中小磁针静止时指向正确的是A B C D6、如右图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。
下列措施中能使电磁铁磁性增强的是A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变7、如图所示的几种器件，工作时应用了电磁感应现象的是8、如图所示，当闭合开关S，且将滑动变阻器的滑片P向右滑动时，图中的电磁铁A.a端是N极，磁性增强B.b端是N极，磁性增强C.a端是S极，磁性减弱D.b端是S极，磁性减弱9、如图所示，蹄形磁铁位于水平木板上，现要使电流表的指针偏转，下列做法可行的是（）A．蹄形磁铁不动，导体棒ab竖直向上运动B．蹄形磁铁不动，导体棒ab竖直向下运动C．蹄形磁铁不动，导体棒ab水平向左运动D．蹄形磁铁N、S极互换，导体棒ab竖直向上运动10、某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图1所示。
在"研究电磁铁"的实验过程中，当S闭合后，下列说法不正确的是（）A．B线圈的磁性强，说明通过B线圈的电流大于通过A线圈的电流B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C．电磁铁吸引的大头针越多，表明它的磁性越强D．电流相同，匝数多的磁性大11、图中小磁针静止时指向错误的是（）12、下列装置中可将机械能转化为电能的是()A、电动机B、蓄电池C、日光灯D、发电机13、磁性水雷是用一个可以转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸。

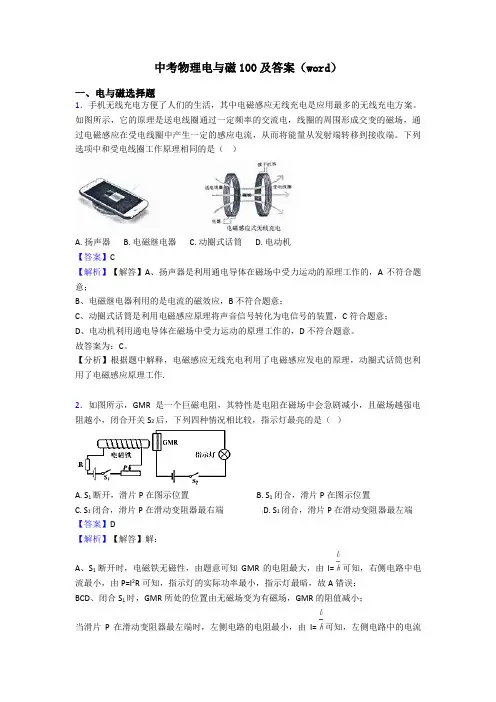

中考物理电与磁100及答案(word)
