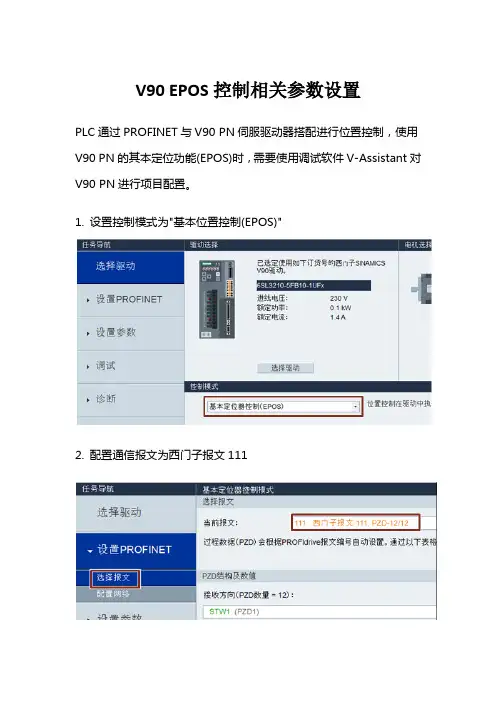

V90 EPOS控制相关参数设置
V90 EPOS控制相关参数设置
PLC通过PROFINET与V90 PN伺服驱动器搭配进行位置控制，使用V90 PN的其本定位功能(EPOS)时，需要使用调试软件V-Assistant对V90 PN进行项目配置。
1. 设置控制模式为"基本位置控制(EPOS)"
2. 配置通信报文为西门子报文111
3. 点击"设置PROFINET->配置网络"，设置V90的IP地址及设备名称
注意：设置的设备名称一定要与PLC项目中配置的相同。
参数保存后需重启驱动器才能生效。
4. 设置机械结构相关参数
需要设置正确的齿轮比，以及设置负载转动一圈物体移动距离所对应的长度单位(LU)，例如定义1LU对应0.001mm，齿轮比为1:1，而负载
移动一圈的距离为10mm，则此时负载转动一圈对应的长度单位为10000LU。
5. 设置基本定位功能的相关参数
可设置最大加减速度，运行程序段的参数、Jog点动参数和定位监控窗口参数。
6. 设置回零相关参数
7. 其他相关基本定位参数，在参数列表中设置。

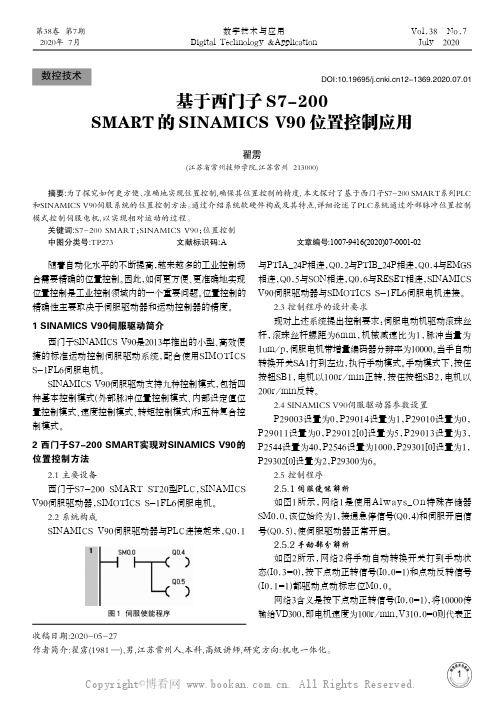

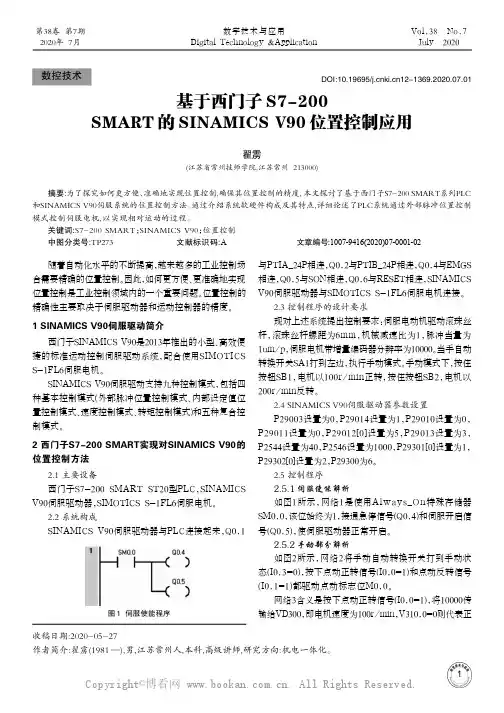

基于西门子S7-200SMART的SINAMICSV90位置控制应用
基于西门子S7-200SMART的SINAMICSV90位置控制应用作者：***来源：《数字技术与应用》2020年第07期摘要：为了探究如何更方便、准确地实现位置控制，确保其位置控制的精度，本文探讨了基于西门子S7-200 SMART系列PLC和SINAMICS V90伺服系统的位置控制方法。
通过介绍系统软硬件构成及其特点，详细论述了PLC系统通过外部脉冲位置控制模式控制伺服电机，以实现相对运动的过程。
关键词：S7-200 SMART;SINAMICS V90;位置控制中图分类号：TP273 文献标识码：A 文章编号：1007-9416（2020）07-0001-02随着自动化水平的不断提高，越来越多的工业控制场合需要精确的位置控制。
因此，如何更方便、更准确地实现位置控制是工业控制领域内的一个重要问题。
位置控制的精确性主要取决于伺服驱动器和运动控制器的精度。
1 SINAMICS V90伺服驱动简介西门子SINAMICS V90是2013年推出的小型、高效便捷的標准运动控制伺服驱动系统，配合使用SIMOTICS S-1FL6伺服电机。
SINAMICS V90伺服驱动支持九种控制模式，包括四种基本控制模式（外部脉冲位置控制模式、内部设定值位置控制模式、速度控制模式、转矩控制模式）和五种复合控制模式。
2 西门子S7-200 SMART实现对SINAMICS V90的位置控制方法2.1 主要设备西门子S7-200 SMART ST20型PLC，SINAMICS V90伺服驱动器，SIMOTICS S-1FL6伺服电机。
2.2 系统构成SINAMICS V90伺服驱动器与PLC连接起来，Q0.1与PTIA_24P相连，Q0.2与PTIB_24P 相连，Q0.4与EMGS相连，Q0.5与SON相连，Q0.6与RESET相连，SINAMICS V90伺服驱动器与SIMOTICS S-1FL6伺服电机连接。
2.3 控制程序的设计要求现对上述系统提出控制要求：伺服电动机驱动滚珠丝杆，滚珠丝杆螺距为6mm，机械减速比为1，脉冲当量为1um/p，伺服电机带增量编码器分辨率为10000。
伺服参数设置很重要（位置控制模式、速度控制模式、力矩控制）
伺服参数设置很重要（位置控制模式、速度控制模式、力矩控制）伺服在自动化设备的组成中占有重要地位。
伺服是在其额定转速范围内，属于恒力矩输出。
且本身具有多种反馈调节，用来保证伺服的运行精度以及输出力矩的精度。
全功能的伺服控制器拥有3多种控制模式，每种控制模式的控制方法也不一样，那么我们在不同的控制模式下，应该如何接线，又应该怎样调试其参数呢？1：位置控制模式，这是我们最常用的伺服控制模式，我们可以利用伺服控制器控制伺控制伺服走不同的工作位置，想要达到控制要求，我们就需要了解其硬件接线以及其相应的参数调试。
位置控制接线图根据接线图我们可以看出，伺服的功能强大，拥有很多引脚，很多功能。
但是我们可以根据自己的需求，只接其中的部分引脚即可。
（其中7号引脚需接12~24v，41号引脚和29号引脚短接到0v，必须要接的）然后如果我们用PLC对伺服进行控制，若是我们接的3,4,5,6号引脚，则我们需要将3号和5号引脚短接到24v，4号和6号引脚串接2KΩ的电阻后分别接到PLC的脉冲输出和方向输出端子上。
如果我们用的是1，4，2，6号引脚，则我们不需要串电阻即可。
那么接好线后，我们需要更改伺服的哪些参数呢？位置控制参数调节参数的设置，小伙伴们可以参考一下伺服的综合手册。
2：速度控制模式，此模式使用较少，此种模式，伺服控制器的功能相当于一个变频器，能够用模拟量对伺服的运行速度进行控制，其硬件接线图如下图所示：速度控制接线图此种控制模式下，（其中7号引脚需接12~24v，41号引脚和29号引脚短接到0v，必须要接的），我们可以将0~10v的电压接到14以及15号引脚上，设置好相关参数之后，我们就可以通过改变0~10v 的电压来控制电机的运行速度，其中有一点要注意，我们可以将电压变为0v用来停止电机的运行，但是通常情况下，模拟量不会完全为0，因此我们可以控制26号引脚，通过接通26号引脚，将伺服停止。
想要使用此功能，需要对Pr315设置，将其值改为1后，保存到驱动器中即可。
FB284控制V90伺服的位置控制下的位置和速度实时改变方法(绝对实用)
FB284控制V90伺服的位置控制下的位置和速度实时改变方法（绝对实用）S7-1200/S7-1500通过FB284控制V90伺服的位置控制时，很多场合我们需要随时改变位置或者随时改变速度的控制。
比如以下例子：1，对V90伺服走绝对定位，需要绝对位置，首先走到绝对位置100MM,然后到达后马上走到绝对位置500MM,然后走到绝对位置150MM，等等。
2，需要实时改变速度，比如伺服在往绝对位置500MM行进中，而速度通过外部随时在更改，比如以10MM/S，根据要求要改成11MM/S,12MM/S,15MM/S。
3，伺服正在往绝对位置800MM行走中，此时改变目标为绝对位置300MM，伺服迅速放弃800MM的位置指令，立即往300MM位置行走。
如果更改了速度，速度也随之改变。
以上很多场合都会用到，常规的做法是利用新的EXECUTE上升沿来覆盖原来的指令。
这很麻烦，比如速度实时改变的场合。
怎么做才能快速有效的达到上述要求呢？其实很简单。
先上一张图：这个是FB284功能块的相关引脚解释，其中对ConfigEPOS这个字有上图的说明，图中说明将第8位置1，就可以激活V90的连续设定点功能。
那么在程序中我们调用FB284之前，先把这个位一直置1，即ConfigEPOS.X8=1即可。
这样在调用FB284功能时，Execute只要在程序中触发并一直为1即可，我们需要改变位置或者速度，只需要对Postion和Velocity这两个随时进行更改就可以实现位置和速度的实时改变。
比如第一次写入Postion的值是500MM的转化值，也就是说伺服走到500MM，如果你改变了这个值，伺服马上就会更新，走到你的新的值，比如此时你设定是800MM的转化值，此时伺服就会直接走到800，同理，Velocity一旦改变，也会马上执行新的速度。
其实这个功能，用MODBUS控制V90伺服也是一样，也是可以实时改变的。
另外关于FB284回原点，如何判断伺服回原点已经完成了呢？看下图：。
西门子S7-1200对V90伺服进行位置控制的三种方法（一）
西门子S7-1200对V90伺服进行位置控制的三种方法（一）S7-1200系列PLC通过PROFINET与V90 PN伺服驱动器搭配进行位置控制，实现的方法主要有以下三种：· 方法一、在PLC中组态位置轴工艺对象，V90使用标准报文3，通过MC_Power、MC_MoveAbsolute等PLC Open标准程序块进行控制, 这种控制方式属于中央控制方式（位置控制在PLC中计算，驱动执行速度控制）。
· 方法二、在PLC中使用FB284（SINA_POS）功能块，V90使用西门子111报文，实现相对定位、绝对定位等位置控制，这种控制方式属于分布控制方式（位置控制在驱动器中计算）。
· 方法三、在PLC中使用FB38002（Easy_SINA_Pos）功能块，V90使用西门子111报文，此功能块是FB284功能块的简化版，功能比FB284少一些，但是使用更加简便。
V90 PN配置要点· 对于方法一：设置控制模式为'速度控制(S)'，配置通信报文为标准报文3· 对于方法二或三：设置控制模式为'基本定位器控制（EPOS）'，配置通信报文为西门子报文111· V90在线后点击'设置PROFINET->配置网络'，设置V90的IP地址及设备名称：注意：设置的设备名称一定要与1200项目中配置的相同。
参数保存后需重启驱动器才能生效。
方法一使用标准报文3和工艺对象V90 PN与PLC采用PROFINET RT通信方式并使用报文3，项目步骤如下：1. 创建项目后，添加新设备S7-1200 PLC2. 在网络视图中添加V90 PN设备(使用GSD)2. 建立V90 PN与PLC的网络连接，并分别设置S7-1200及V90 PN的IP地址及设备名称：3. 在设备视图中为V90配置标准报文3'驱动器'选择'PROFIdrive' ：配置轴的驱动，选择连接到PROFINET总线上的V90 PN：可以手动设置参考转速及最大转速，也可以选择'自动传送设备中的驱动装置参数'。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V90伺服应用之内部设定位置模式
内部设定值位置控制模式（IPos）p29003=1
• 1 断开主电源。
• 2 将伺服驱动断电，并使用信号电缆将其连接至控制器（例
如，SIMATIC S7-200 SMART）。
为确保正常运行，数字量信
号 CWL、CCWL 和EMGS 必须保持在高电平（1）。
• 3 打开 DC 24 V 电源。
• 4 检查伺服电机类型。
• • 如果伺服电机带有增量编码器，请输入电机ID（p29000）-46
• • 如果伺服电机带有绝对编码器，伺服驱动可以自动识别
伺服电机。
• 5.设置P29003=1脉冲位置控制模式（必须在使能关闭状态
修改，默认p29003=0）。
• 6 保存参数并重启伺服驱动以应用内部设定位置控制模式
的设定。
• 7 、通过参数 p29247、p29248 和 p29249 设置机械齿轮
比。
p29247：LU 负载每转；p29248：负载转数； p29249：电机转数
• 8 、通过设置参数 p29245 选择轴类别。
若使用模态轴，
则需通过设置参数 p29246 定义模态取值范围。
p29245 = 0：
线性轴p29245 = 1：模态轴
• 9 、通过参数 p29241 检查并选择定位模式。
• 当选择线性轴时，存在两种定位模式：p29241=0：增量
p29241=1：绝对
• 当选择模态轴时，存在四种定位模式：p29241=0：增量
p29241=1：绝对
p29241=2：绝对，正向（仅适用于带模校正的旋转轴）
p29241=3：绝对，负向（仅适用于带模校正的旋转轴） • 10、 根据实际机械结构配置内部位置设定值（p2617[0] 至
p2617[7] 以及 p2618[0] 至p2618[7]）。
• 11 、设置扭矩限值和转速限值。
• 12 、通过设置下列参数来配置必要的数字量输入信号。
• 出厂设置如下：
• p29301[1]: 1 (SON) p29302[1]: 2 (RESET)
• p29303[1]: 3 (CWL) p29304[1]: 4 (CCWL)
• p29305[1]: 5 (G-CHANGE) p29306[1]: 6 (P-TRG)
• p29307[1]: 21 (POS1) p29308[1]: 22 (POS2) • 说明：如果使用增量编码器，则必须根据所选的回参考点
方式配置数字量输入信号 REF 或SREF。
• 13 、检查编码器类型并执行回参考点操作：回参考点模式
• ● p29240=0通过数字量输入信号 REF 设置回参考点 • ● p29240=1外部参考点挡块（信号 REF）和编码器零脉冲
• ● p29240=2仅编码器零脉冲
• ● p29240=3外部参考点挡块（信号 CWL）和编码器零脉冲
• ● p29240=4外部参考点挡块（信号 CCWL）和编码器零脉冲
• 如伺服驱动带绝对编码器，共计五种回参考点模式可用：也可以通过 BOP 功能"ABS"调整绝对编码器（虚拟参考点）一旦使用“ABS”功能，该四种回零方式将不再生效。
• 设置回参考点的前提。
• 伺服电机必须处于伺服开启状态且保持静止状态。
• 信号 REF 在以下情况下必须是 OFF 状态：
• – 上电前。
• – 从另一个回参考点模式切换到该模式时。
• – 从另一种控制模式切换到内部设定值位置控制模式时。
• 1.通过数字量输入信号 REF 设置回参考点（p29240=0） • 该模式只需要将信号 REF 接通，感应到上升沿时，当前位置设为零，伺服不会有任何动作，类似smart建立虚拟参考点，伺服驱动回参考点模式如下：
• 2.外部参考点挡块（信号 REF）和编码器零脉冲（p29240=1）• 回参考点由信号 SREF 触发。
然后，伺服驱动加速到 p2605 中指定的速度来找到参考点挡块。
搜索参考点挡块的方向（CW 或 CCW）由 p2604 定义。
当参考点挡块到达参考点时（信号 REF：0→1），伺服电机减速到静止状态。
然后，伺服驱动再次加速到 p2608中指定的速度，运行方向与 p2604 中指定的方向相反。
信号 REF（1→0）应该关闭。
达到第一个零脉冲时，伺服驱动开始向 p2600 中定义的参考点以p2611 中指定的速度运行。
伺服驱动到达参考点（p2599）时，信号 REFOK 输出。
关闭信号SREF（1→0），回参考点成功。
• ● p29240=2仅编码器零脉冲
• 由SREF触发，伺服以P2608的速度和P2604的方向到达第一个零脉冲时，再加载偏移量，完成后REFOK输出成功。
• P29240=3和4时，寻找参考点与1号模式类似，只是外部信号为CWL和CCWL。
• 14、 设置编码器脉冲输出。
• 编码器脉冲输出（PTO）（提供脉冲信号）可以将信号传输给控制器，从而在控制器侧实现闭环控制系统，或者将信号作为同步轴的脉冲输入设定值传输给另一驱动。
• 15、 通过 BOP 保存参数。
• 16 打开主电源。
• 17 清除故障和报警。
Fxxxxx为故障，必须应答，Axxxxx 为报警 消除原因自动复位。
• 18 将数字量信号 SON 置为高电平。
• 19 通过配置数字量输入 POS1、POS2 和 POS3 选择一个内部位置设定值，然后通过触发信号 PTRG开始定位。
• POS3 : POS2 : POS1
• 0 :0 :0：内部位置设定值 1（p2617[0]）
• 0 :0 :1：内部位置设定值 2（p2617[1]）
• 0 :1 :0：内部位置设定值 3（p2617[2]）
• 0 :1 :1：内部位置设定值 4（p2617[3]）
• 1 :0 :0：内部位置设定值 5（p2617[4]）
• 1 :0 :1：内部位置设定值 6（p2617[5]）
• 1 :1 :0：内部位置设定值 7（p2617[6]）
• 1 :1 :1：内部位置设定值 8（p2617[7]）
• 20 、内部设定值位置控制模式下的系统调试结束。
