高中物理闭合电路的欧姆定律基础练习题及解析
物理闭合电路的欧姆定律练习题20篇及解析
物理闭合电路的欧姆定律练习题20篇及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。
电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。
【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。
高考物理闭合电路的欧姆定律题20套(带答案)及解析

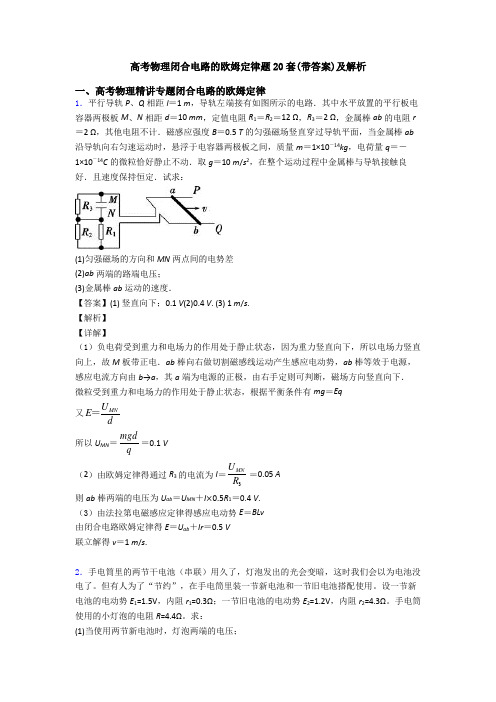

高考物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差(2)ab 两端的路端电压；(3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s .【解析】【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MN U E d＝ 所以U MN ＝mgd q＝0.1 V （2）由欧姆定律得通过R 3的电流为I ＝3MN U R ＝0.05 A 则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V .（3）由法拉第电磁感应定律得感应电动势E ＝BLv由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V联立解得v ＝1 m /s .2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
