聚四氟乙烯的辐射效应
PTFE简介
PTFE生产方法特氟龙基本类型:·特氟龙PTFE：·特氟龙FEP：·特氟龙PFA：·特氟龙ETFE：经过特氟龙涂装后，具有以下特性：1、不粘性：2、耐热性：3、滑动性：4、抗湿性：5、耐磨损性：6、耐腐蚀性：化学性质绝缘性：耐高低温性：自润滑性：表面不粘性：不燃性：物理性质PTFE（聚四氟乙烯）的应用： 1、聚四氟乙烯(PTFE) 在建筑上应用1、聚四氟乙烯(PTFE)在防腐蚀性能的应用3、聚四氟乙烯(PTFE)在电子电气方面的应用4、聚四氟乙烯(PTFE)在医疗医药方面的应用5、聚四氟乙烯(PTFE)的防粘性能的应用制品常见缺点特富龙（台湾译为：铁氟龙）涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和大小的产品上。
生产方法聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热171.38kJ。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
基本类型·特氟龙PTFE：PTFE（聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。
·特氟龙FEP：FEP 或者 F46（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
·特氟龙PFA：PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。
PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。
聚四氟乙烯及其应用
聚四氟乙烯塑料及其应用一、含义铁氟龙其英文为Teflon，又称为铁富龙、特富龙、特氟龙、特氟隆等，是以聚四氟乙烯为基体树脂的氟涂料。
而聚四氟乙烯是铁氟龙的一种，是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性，是当今世界上耐腐蚀性能最佳材料之一。
有密封性、高润滑不粘性、电绝缘性和良好的抗老化能力、耐温优异。
聚四氟乙烯本身对人没有毒性。
二、分类铁氟龙分为PTFE、FEP、PFA、ETFE四种类型1.PTFE（聚四氟乙烯）不粘涂料可以在260℃高温下连续使用，最高使用温度可达290-300℃，极低的摩擦系数、良好的耐磨性和极好的化学稳定性。
2. FEP（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
3. PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。
PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，适合在高温条件下的防粘和耐化学性使用领域。
4. ETFE是一种乙烯和四氟乙烯的共聚物，是最坚韧的氟聚合物树脂，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。
三、聚四氟乙烯的优缺点1.优点耐高低温——能在+250℃至-180℃的温度下长期工作耐腐蚀——除熔融碱金属、三氟化氯、五氟化氯和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的场合。
耐气候——有塑料中最佳的老化寿命。
耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
优异的电气性能，是理想的C级绝缘材料，报纸厚的一层就能阻挡1500V的高压；比冰还要光滑。
聚四氟乙烯(PTFE)的性能与作用
聚四氟乙烯(PTFE)的性能与作用聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。
压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。
一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。
分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。
各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。
此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。
目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。
聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
聚四氟乙烯性能

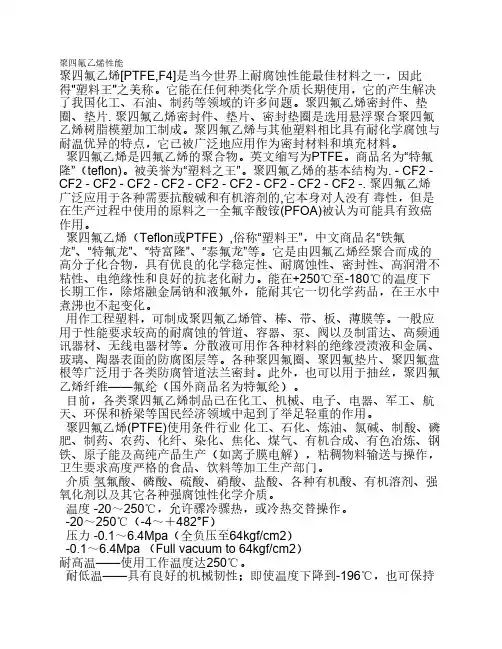

聚四氟乙烯性能聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
聚四氟乙烯是四氟乙烯的聚合物。
英文缩写为PTFE。
商品名为“特氟隆”（teflon)。
被美誉为“塑料之王”。
聚四氟乙烯的基本结构为. - CF2 -CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 -. 聚四氟乙烯广泛应用于各种需要抗酸碱和有机溶剂的,它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
聚四氟乙烯（Teflon或PTFE）,俗称“塑料王”，中文商品名“铁氟龙”、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力。
能在+250℃至-180℃的温度下长期工作，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。
一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。
分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。
各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。
此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。
目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。
聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
3种氟塑料对比

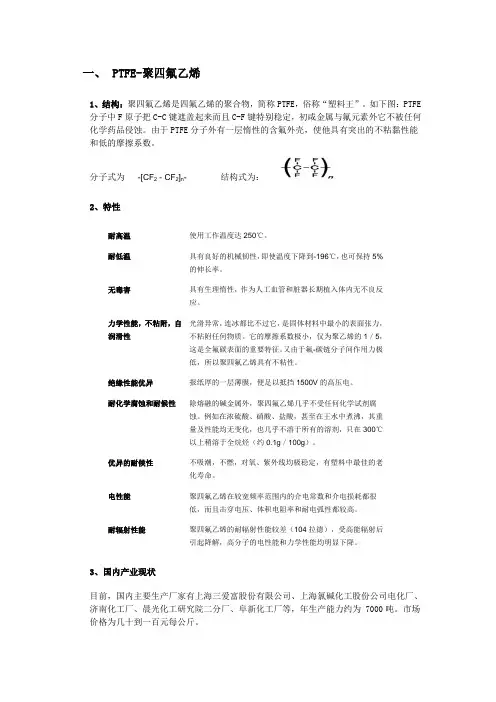

一、 PTFE-聚四氟乙烯1、结构：聚四氟乙烯是四氟乙烯的聚合物，简称PTFE，俗称“塑料王”。
如下图：PTFE 分子中F原子把C-C键遮盖起来而且C-F键特别稳定，初咸金属与氟元素外它不被任何化学药品侵蚀。
由于PTFE分子外有一层惰性的含氟外壳，使他具有突出的不粘黏性能和低的摩擦系数。
分子式为-[CF2 - CF2]n- 结构式为：2、特性耐高温使用工作温度达250℃。
耐低温具有良好的机械韧性，即使温度下降到-196℃，也可保持5%的伸长率。
无毒害具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
力学性能，不粘附，自润滑性光滑异常，连冰都比不过它，是固体材料中最小的表面张力，不粘附任何物质。
它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。
又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
绝缘性能优异报纸厚的一层薄膜，便足以抵挡1500V的高压电。
耐化学腐蚀和耐候性除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。
例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g／100g）。
优异的耐候性不吸潮，不燃，对氧、紫外线均极稳定，有塑料中最佳的老化寿命。
电性能聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
耐辐射性能聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。
3、国内产业现状目前，国内主要生产厂家有上海三爱富股份有限公司、上海氯碱化工股份公司电化厂、济南化工厂、晨光化工研究院二分厂、阜新化工厂等，年生产能力约为 7000吨。
市场价格为几十到一百元每公斤。
4、在医疗器械中的应用：1、用于人体代用动脉、静脉血管、心脏膜；2、内窥镜、钳导管，气管；3、其他管、瓶、滤布等医疗器材。
二、ETFE乙烯—四氟乙烯共聚物1、结构： ETFE的结构式为 [ CH2—CH2—CF2—CF2 ] 是以乙烯和四氟乙烯单体按1∶1比例经交替共聚形成的半晶态非极性氟碳聚合物。
聚四氟乙烯分散液辐射效应及含氟整理剂的制备
湘潭大学硕士学位论文聚四氟乙烯分散液辐射效应及含氟整理剂的制备姓名：苏杰龙申请学位级别：硕士专业：化学工艺指导教师：曾虹燕;吴国忠20060501摘要本研究论文主要分为两个部分：第一部分研究的是聚四氟乙烯分散液的辐射效应。
第二部分是辐射乳液聚合制备含氟整理剂的研究。
聚四氟乙烯（PTFE）因其极低的摩擦系数，非润湿性，高度的热稳定和化学稳定性引起科研人员的广泛关注。
作为典型的辐射敏感型聚合物，聚四氟乙烯辐照后分子量急剧下降。
用电子束和γ射线辐照过程中，剂量率、剂量、温度、含氧量等因素对辐照后产品的化学结构、表面形貌和分子量影响很大。
科研人员也对PTFE辐射降解的机理进行了详细研究，在室温下空气或真空中辐照PTFE，主要发生PTFE主链断裂的裂解反应。
本研究主要着重于PTFE水性分散液的辐射效应。
用相关分析手段（差示扫描量热分析，X射线衍射，动态光散射，扫描电子显微镜等）考察了辐射剂量对分散液中PTFE 分子量，结晶度，介质的pH值，聚合物颗粒尺寸和形貌等物性的影响。
结果表明辐射100kgy后，PTFE颗粒粒径从原来的250nm降低到170nm.辐照20kgy后，PTFE结晶度升高。
剂量继续增大对结晶度影响不大。
辐照过程中的化学产额G（S）为0.46umol/J.我们用差示扫描量热仪（DSC）在恒速降温条件下，用Ozawa方程研究了PTFE 的非等温结晶动力学行为。
数据结果表明本体系的结晶行为复杂，这可能与PTFE的分子量和Ozawa理论本身的限制有关。
论文的第二部分，采用γ射线辐照引发丙烯酸六氟丁酯和甲基丙烯酸十二氟庚酯进行乳液聚合，成功制备了具有拒水拒油功能的含氟织物整理剂。
同时研究了甲基丙烯酸十二氟庚酯与丙烯酸丁酯的共聚。
分别用傅立叶红外、动态光散射纳米粒度分析仪、透射电镜对产物化学组分、乳胶粒子尺寸和微观形貌进行了表征。
研究了辐照剂量、乳化剂和单体种类对产品制备及性能的影响。
结果表明，当辐照剂量为5kGy时，甲基丙烯酸十二氟庚酯的转化率达到98%，而丙烯酸六氟丁酯的转化率为76%；当剂量为10kGy 时，丙烯酸六氟丁酯单体可聚合完全。
聚四氟乙烯的辐射效应及其ESR研究
聚四氟乙烯的辐射效应及其ESR研究沈光来;苏吉虎;陈家富【摘要】This review introduces some of the pioneering works on radiolysis of polytetrafluoroethylene (PTFE), which started in the mid 1950s. The electron spin resonance (ESR) studies on radiation-induced radicals and their corresponding peroxy radicals in PTFE were reviewed, with respect to experimental conditions, irradiation dose, structures of PTFE powders (I. E. , crystallinity and crosslinking).%该文回顾了从上世纪50年代中期至近年来人们在聚四氟乙烯(PTFE)辐射效应方面的研究工作,初步总结了辐射PTFE产生的自由基及其相应的过氧化自由基的电子自旋共振(ESR)波谱学应用研究,总结并讨论了实验温度、辐射剂量、PTFE粉末形式、结晶度和交联等因素对辐射PTFE自由基ESR 信号的影响.同时还简要介绍了辐射PTFE后的自由基反应以及辐射交联的进展情况.【期刊名称】《波谱学杂志》【年(卷),期】2011(028)004【总页数】11页(P512-522)【关键词】电子自旋共振(ESR);聚四氟乙烯;辐射;降解;交联【作者】沈光来;苏吉虎;陈家富【作者单位】中国科学技术大学合肥微尺度物质科学国家实验室,安徽合肥230026;中国科学技术大学合肥微尺度物质科学国家实验室,安徽合肥230026;中国科学技术大学合肥微尺度物质科学国家实验室,安徽合肥230026【正文语种】中文【中图分类】O482.53引言聚四氟乙烯(PTFE)分子结构中，以碳原子为骨架，周围被氟原子覆盖. 由于C-F键的键能很大，而且分子结构又完全对称，这使其具有极好的耐热、耐寒性，极好的耐化学腐蚀性，优异的电绝缘性，突出的不粘性，独特的自润滑性及低摩擦系数等一系列优异的综合性能. 然而在辐射条件下PTFE极易发生降解. 人们现在普遍认为PTFE 优异的力学性能是以一定分子量为前提的，在辐射裂解时主要是发生主链碳碳键断裂, 而碳氟键则较少断裂. 在射线作用下PTFE的分子量迅速下降, 从而使其优异的性能丧失殆尽. 这可能就是PTFE对辐射敏感的根本原因. 人们对PTFE的辐射降解机理做了大量的研究，而电子顺磁共振(ESR)在这些研究中提供了很大的帮助. 本文总结了前人的工作，从以下几个方面进行介绍.1 关于辐照后PTFE的ESR信号的一般解析1955年第1次有报到关于X-射线辐射聚四氟乙烯产自由基的ESR信号[1]. 此后，有关辐射PTFE自由基的ESR研究陆续报道出来[2-8]. 研究表明，室温下γ-射线辐射PTFE信号主要由一个双重五重峰和少量的三重峰组成[3-8]. 双重五重峰被指定为由高分子主链上消除一个F原子而形成的中间链自由基， -CF2-CF·-CF2-(I). 三重峰刚开始被指定为是一个过氧化自由基中心-CF2-O· [4,5]. 然而现在普遍认为三重峰只是由链末端自由基-CF2-·CF2(II)引起的“三重三重峰”的中间组成谱线，而观察到的超精细分裂则是由2个β-F原子引起的[7]. 这些指定是基于对由未成对电子和F原子核相互作用引起超精细分裂的分析得出的. 双重五重峰是由5个F原子的相互作用产生的： 4个等价F(β)原子(超精细耦合常数Hβ≈3.3 mT)和一个不同的F(α)原子(超精细耦合常数Hα≈9.0 mT). 三重三重峰同样是由2个F(α)原子(超精细耦合常数Hα≈17 mT)和2个F(β)原子(超精细耦合常数Hβ≈1.6 mT)相互作用产生的[9].2 几种因素对ESR信号的影响2.1 温度的影响由PTFE经γ-射线辐射后产生的中间链自由基(I)和末端自由基(II)在氧气存在下很容易转化成相应的过氧化自由基(III和IV)[10].不同的温度下，这些过氧化自由基的ESR信号展现出明显不同的线型. 77 K时，自由基III和IV的ESR信号有着相同的g值：g∥=2.038，g⊥=2.002. 室温下由于自由基的不同运动程度导致自由基III的部分g值各项异性以及自由基IV的完全各项异性[11].Ovenall[12]、 Iwasaki和Sakai[13]以及Olivier、 Marachi、 Che等人[11,14]在室温下以高分子链的轴向运动的形式研究了ESR谱的温度相关性. Suryanarayana D等人[15]在全部温度范围内研究了III和IV的Q-波段的ESR谱，并用不同的特殊运动机理模拟了这些结果. 298 K， 285 K， 273 K， 227 K，200 K和144 K温度下III的ESR谱见图1. 结果表明，从298 K～365 K范围内ESR信号基本保持不变，只是365 K时的谱线要比298 K时的窄，即快速运动致窄现象. 同样， 142 K～77 K的信号也几乎一致. 这表明过氧自由基的运动在142 K时是相对“静态的”，即只有原位的点阵运动，而在298 K时则是“快速的”. 142 K所得的各向异性的g值为： g1=2.034 9， g2=2.007 0， g3=2.001 6， giso=2.016 0. 根据相对强度的关系可以计算出g1=g∥， g2和g3≈g⊥. 图2示意了自由基IV的ESR温度相关信号. 从图中可以看出，室温下IV展现出各向同性的g值， giso=2.016 8 . 而呈现各向异性的复杂谱线在光谱中的变宽则可以在更低的温度观察到.图1 经辐照PTFE产生的自由基III的ESR温度相关谱(Q-band, 35GHz)[15]Fig.1 ESR spectra (35 GHz) of peroxy radical III in irradiated PTFEas a function of temperature[15]图2 不同温度下末端过氧化自由基IV的ESR信号(Q-band, 35 GHz)[15]Fig.2 ESR spectra (35 GHz) of the peroxy end-chain radical IV in irradiated PTFE as a function of temperature[15]2.2 不同辐射剂量的影响在其他条件相同的情况下，自由基的生成数量因辐射剂量而异. Schierholz K等人[16]比较了不同辐射剂量下PTFE微粉在空气存在条件下的ESR结果. 图3展示辐照后2种重叠的过氧化自由基信号： ESR信号强度的增强表明自由基总数(或总自旋电子数)随着辐射剂量的增大而增加，并逐渐达到一个饱和的临界值. 事实上，自由基的浓度应该和辐射剂量成正比例，但由于当自由基达到一定浓度时，自由基间的化学反应或电荷重组将不可避免. 此外，该研究组还对中间链自由基和末端自由基的热行为做了研究[17]. 一般地，当温度升高到一个极限值以后，自由基就会被湮灭，而这个极限温度也与辐射剂量相关联：辐射剂量越高，极限温度就越低.图3 不同辐射剂量下PTFE自由基的ESR信号[16]Fig.3 ESR spectra of irradiated PTFE as a function of absorbed doses[16]2.3 PTFE粉末不同制备方式的影响Ignatieva L等人[18]研究了不同粉末形式PTFE的ESR信号，包括：通过热处理方法得到的超分散聚四氟乙烯(PTFE-FORUMTM)，通过辐射方法获得的辐照处理PTFE粉末(PTFE-TOMFLONTM)和普通聚四氟乙烯粉末(PTFE-F4). 在室温时，同样条件下PTFE-F4和PTFE-FORUMTM粉末的ESR谱中并无信号出现，经辐射后诱导顺磁性活性中心的形成，因而检测到PTFE-FORUMTM的ESR信号. 并且，不同样品ESR谱的中间部分谱线向里弯曲的位置是不一样的(图4)，弯曲的位置取决于链端及链间过氧化自由基的相对含量，当随着末端自由基的增加，弯曲位置向上及向左移动. 末端自由基和链间自由基的比率在FORUMTM中最高，而在TOMFLONTM最低.图4 ESR信号： 1-已辐照PTFE-F4,2-已辐照FORUMTM， 3-TOMFLONTM [18]Fig.4 ESR spectra: 1-irradiated PTFE-F4, 2-irradiated FORUMTM, 3-TOMFLONTM [18]2.4 不同结晶度的影响Chamulitrat和Kevan[19]最早对不同结晶度(43%和87%)的PTFE辐射形成的2种过氧化自由基的ESR谱进行比较研究，结果表明PTFE结晶度对辐照后产生的自由基产量、种类及分子运动都有影响. 对于中间链自由基来说， 43%和87%结晶度的PTFE有相同的ESR信号. ESR的温度相关结果表明，这2种不同结晶度的PTFE中间链过氧化自由基ESR表现出相同的变化行为，除了在150 K～170 K的转变温度中于g∥和g⊥间有个额外的特征吸收峰. 低结晶度(43%)的PTFE的转变温度要比高结晶度(87%)的低12 K. 77 K测试温度下，在低结晶度的PTFE中间链过氧化自由基中具有g值各向异性的ESR信号， g1=2.037， g2=2.018和g3=2.002. 室温298 K下，这2种样品则都表现出g值各向同性， giso=2.022. 这些ESR结果进一步表明，结晶度对自由基的产量同样有着影响， 43%结晶度的PTFE中间链自由基和末端自由基的信号强度比87%的低3倍.2.5 交联和非交联对ESR的影响由于PTFE容易发生各种不同的交联反应，所以Akihiro Oshima等比较研究了经γ-射线辐射后交联与未交联PTFE的自由基生成情况， ESR数据如图5所示[20]. 室温γ-射线辐射后交联PTFE的室温ESR信号强度约是未交联PTFE的10倍，而77 K γ-射线辐射后的77 K ESR信号强度比值约3倍；显然，经相同γ-射线辐射，发生交联的PTFE更有利于自由基的形成. 但是，交联与未交联样品的室温ESR谱都是由一个宽的单谱线和源自烷基自由基的双重五重峰组成，具有相同的g值和超精细分裂，表明顺磁中心并未因交联与否而发生明显变化，这样的各向同性与室温下存在的快速分子内运动和分子间运动无关. 其中宽的单谱线可能源自于交联的混乱区域的烷基自由基. 77 K低温下，交联和未交联PTFE的g值几乎一样，前者略微偏小，这可能与交联和未交联样品中电子离域分布存在着细微差别有关；然而交联PTFE样品中双重五重峰明显减少，以宽的单峰主导. 进一步的实验结果表明，交联程度越高，自由基产量的初始斜率越大.图5 室温辐射(真空， 30 kGy)和室温检测(a)和77 K辐照和77 K检测(b)的来自交联(virgin，上谱)和未交联(RX，下谱)PTFE的ESR结果[20]Fig.5 (a) Samples were irradiated and measured at room temperature, (b) Samples were irradiated and measured at 77 K[20]3 PTFE经辐射后产生的自由基反应PTFE微粉经辐射后产生的中间链自由基及末端自由基在一定条件下可以进行一系列复杂的电荷重组和化学反应(图6) [17]. 比如当接触到氧气后，这2种自由基很容易转变成相应的过氧化自由基. 室温下，由于刚性的PTFE高分子链阻碍自由基的迁移，这2种过氧化自由基较为稳定，包埋在高分子链中，只有小分子的氧气(和水)可以向具反应活性的链节点扩散. 随着温度升高，高分子链的迁移和分子内运动受到促进，从而加快了自由基的重组和降解反应. 这与ESR信号的温度相关性是一致的. 由辐射诱导和中间链自由基的自由基反应形成的末端过氧化自由基能通过消除一个COF2基团而变换成相应的烷基自由基，接着这个烷基自由基还可进一步与过氧化自由基或者氧气反应. 在这种方式下，每个循环下来，相应的高分子链就消除一个CF2基团而变短[图6(a)]. 生成的中间链自由基转化成羧基和端羧基基团，同时生成链端烷基自由基[图6(b)]. 一般情况下，辐射产生的中间链和末端过氧化自由基都可以和这2种过氧化自由基物种以分子间的反应方式重新结合. 更进一步的是，很有可能发生的分子间的反应导致末端过氧化自由基以及CO2(在链端自由基存在情况下)或者COF-端基基团(在中间链自由基存在情况下)的形成. 由于大多数反应都导致链末端烷基自由基的形成，而这些自由基又会和其他的过氧化自由基进一步反应，从而导致含有自由基的链段逐渐变短.图6 辐照生成的不同PTFE自由基的后续化学反应(a) 初始结构为中间链过氧化自由基； (b) 初始结构为末端过氧化自由基[17]Fig.6 Radical -reaction scheme of irradiated PTFE (a) initial structure=mid-chain peroxy radical, and (b) initial structure=end-chain peroxy radical[17]4 PTFE的辐射交联长期以来， PTFE一直被认为是辐射降解型的有机高分子. 然而，在无氧条件下，于熔融点(603 K)进行辐射处理时， PTFE也可以发生交联. 通过这种方式获得的交联PTFE具有更好的机械性能、抗辐射稳定性和光学性能[21-23]. Tutiya发现PTFE在613 K辐照时其结晶度随之发生明显改变，这些变化可能是造成PTFE交联的原因[24]. 也就是说，结晶度的变化能够影响PTFE交联、支化和成环等过程的. 而在这之前， Lovejoy等人在613 K的惰性气体条件下对PTFE进行了辐照并研究了其熔体粘度[25]，由于辐照时熔体粘度明显降低， PTFE并未发生交联. 之后，对PTFE辐射诱导交联的机理首先由Oshima等人提出[23]. 他们在室温(300 K)～653 K温度范围内以5 kGy剂量的γ-射线辐照PTFE，发现：随着处理温度逐渐接近熔点Tm(603 K)，断裂伸长率和拉伸强度都逐渐降低；当辐照温度高于Tm，断裂伸长率和拉伸强度会显著提高；当超过623 K时，由于热解聚作用，力学性能又开始下降. 于是，他们选择在613 K研究辐射剂量的影响，发现剂量超过2 000 kGy后，分子量几乎翻倍而拉伸强度显著下降，即形成结晶. 最后，他们得出结论：室温时PTFE辐射降解的原因是辐照过程中形成的自由基被限制了移动而不能进行重组反应，当温度高于Tm以上，高分子链有充足的分子内运动来提供交联和支化反应的进行， Y-型和H-型交联都有可能发生. 后续的许多研究，表明其实含氟自由基复合过程中难以形成H-型交联结构，而只能发生Y-型交联反应[26-28].图7 不同温度下辐照PTFE(真空， 500 kGy)及未辐照PTFE的19F固体核磁共振光谱[31]Fig.7 19F solid-state NMR spectra of PTFE irradiated with a dose of 500 kGy in vacuum at different temperatures and of non-irradiated PTFE[31]除了力学性能，这种交联PTFE即使在有氧存在下也展现出其杰出的抗辐射稳定性[22,26,29]. Tabata等人认为把抗辐射性能的提高归因于能量和电荷向交联点的选择性转移[26]，而Oshima等人则持相反观点，因为在室温辐照交联PTFE时的自由基产量，大概是未交联的10倍[20,30]. 后来人们发现辐照交联PTFE产生的主要自由基为-CF2-·CRf-CF2-，这一结果支持了Tabata关于能量选择性向交联点转移的理论，因为自由基稳定性的增加主要与交联区域分子运动能力下降相关，虽然中间链和末端自由基也能诱导生成(见前所述).5 固体核磁共振在PTFE辐射研究中的应用和ESR一样， NMR在研究PTFE辐射过程中也有着十分重要的作用. 由于PTFE 在中等温度范围内不溶于有机溶剂，因此固体核磁共振技术就显得必不可少了. 图7是少量PTFE样品在不同温度辐照下的19F固体NMR信号[31]. 可以看出所有信号中在δ -122的-CF2-信号十分强烈. 未辐照的PTFE只显示这一个信号，由此可以推断出未辐照PTFE是一个未支化的长链结构，平均分子量超过106 g·mol-1 [32]. 由于辐射诱导反应产生的不同化学结构的F原子，辐照后的PTFE信号上显示出很多新的弱信号. δ -82处的弱信号被指定为由于主链断裂产生的-CF3端基集团(-CF2-CF3)[32]. δ -109处的信号被指定为邻接于长链支化>CF-基团的-CF2-基团. 在δ 55～-63范围内的弱信号被认为是由不同环境中的-CF3基团引起的，比如邻接于双键结构-CF=C(CF3)-的-CF3侧基，支化链结构的-C(-CF3)2-或支化链端基-C(-CF3)3[33]. δ -155处的弱信号归因于内部双键结构(-CF=CF-)[34]. 相同剂量不同温度下， PTFE样品的19F-NMR信号显现出相同的特征峰，不同的只是峰的相对强度的大小.6 小结从上世纪50年代至今60多年的时间里，人们利用ESR、 19F NMR并结合FTIR、TEM、 DSC、 XPS等多种表征手段对PTFE的辐射裂解及交联进行了大量的研究和探索， PTFE的裂解及交联技术已经比较成熟并取得了广泛应用. 尽管如此，目前仍有大量理论问题未能得到合理的解释，而这些理论问题的解决也必将会对PTFE的大规模生成和进一步应用产生重大的影响.参考文献:【相关文献】[1] Ard W B, Shields H, Gordy W. Paramagnetic resonance of X-irradiated teflon effects of absorbed oxygen [J]. J Chem Phys, 1955, 23: 1 727-1 728.[2] Rexroad H N, Gordy W. Electron spin resonance studies of irradiated teflon: effects of various gases [J]. J Chem Phys, 1959, 30: 399-403.[3] Tamura N. Electron spin resonance in irradiated polytetrafluoroethylene: decomposition of the complex spectrum [J]. J Phys Chem Jpn, 1960, 15: 943-944.[4] Matsugashita T, Shinohara K J. Electron spin resonance studies of radicals formed in irradiated polytetrafluoroethylene [J]. J Chem Phys, 1961, 35: 1 652-1 657.[5] Tamura N. Temperature dependence of ESR spectra of irradiated polytetrafiuoroethylene [J]. J Chem Phys, 1962, 37: 479-485.[6] Ovenall D W. EPR spectrum of irradiated oriented polytetrafluoroethylene[J]. J ChemPhys, 1963, 38: 2 448-2 458.[7] Siegel S, Hedgpeth H. Chemistry of irradiation induced polytetrafluoroethylene radicals: I. Re-examination of the EPR spectra [J]. J Chem Phys, 1967, 46: 3 904-3 913. [8] Hedvig P J. Electron spin resonance study of radiation degradation of polytetrafluoroethylene [J]. J Polym Sci, Part A: Polym Chem, 1969, 7: 1 145-1 152.[9] Hara S, Yamamoto K, Shimada S, et al. Mechanism of decay reaction of free radicals trapped in poly(tetrafluoroethylene) related with the heterogeneity in structure [J]. Macromolecules, 2003, 36(15): 5 661-5 665.[10]Schneider E E. Paramagnetic resonance of X-rayed teflon [J]. J Chem Phys, 1955, 23: 978-980.[11]Olivier D, Marachi C, Che M. EPR study of temperature dependent rotations of polytetrafluoroethylene chains labeled with peroxy radicals [J]. Chem Phys, 1979, 71: 4 688-4 694.[12]Ovenall D W. EPR spectra of peroxy radicals in irradiated oriented polytetrafluoroethylene [J]. J Phys Chem Solids, 1965, 26: 81-84.[13]Iwasaki M, Sakai Y. Change with temperature of the ESR spectra of peroxy radicals trapped in irradiated polytetrafluoroethylene [J]. J Polym Sci, Part B: Polym Phys, 1968, 6: 265-279.[14]Olivier D, Marachi C, Che M. An EPR study of the reactivity of peroxy radicals trapped in polytetrafluoroethylene [J]. J Chem Phys, 1980, 72(5): 3 348-3 354.[15]Suryanarayana D, Kevan L, Schlick S. Peroxy radical probe for motion inpoly(tetrafluoroethylene) chains[J]. J Am Chem Soc, 1982, 104(3): 668-673.[16]Schierholz K, Lappan U, Lunkwitz K. Electron beam irradiation of polytetrafluoroethylene in air: investigations on the thermal behaviour [J]. Nucl Instrum Meth B, 1999, 151(1-4): 232-237.[17]Schierholz K, Lappan U, Petr A, et al. Temperature influence on the stability and chemical composition of electron beam-irradiated polytetrafluoroethylene [J]. J Polym Sci, Part B: Polym Phys, 1999, 37(17): 2 404-2 411.[18]Ignatieva L, Kuryaviy V, Tsvetnikov A, et al. The structures of new forms of polytetrafluoroethylene obtained by modification of commercial PTFE using different methods [J]. J Phys Chem Solids, 2007, 68(5-6): 1 106-1 111.[19]Chamulitrat W, Kevan L. Peroxy radical probe studies of radical motion in polytetrafluoroethylene with different crystallinities [J]. Radiat Phys Chem, 1986, 28(2): 145-147.[20]Oshima A, Seguchi T, Tabata Y. ESR study on free radicals trapped in crosslinked polytetrafluoroethylene (PTFE) [J]. Radiat Phys Chem, 1997, 50(6): 601-606.[21]Sun J Z, Zhang Y F, Zhong X G. Radiation crosslinking of polytetrafluoroethylene [J].Polymer, 1994, 35(13): 2 881-2 883.[22]Sun J Z, Zhang Y F, Zhong X G， et al. Modification of polytetrafluoroethylene by radiation-1. Improvement in high temperature properties and radiation stability [J]. Radiat Phys Chem, 1994, 44(6): 655-659.[23]Oshima A, Tabata Y, Kudoh H, et al. Radiation induced crosslinking of polytetrafluoroethylene [J]. Radiat Phys Chem, 1995, 45(2): 269-273.[24]Tutiya M. Nuclear magnetic resonance absorption of polytetrafluoro-ethylene γ-irradiated at high temperatures [J]. Jpn J Appl Phys, 1972, 11: 1 542-1 546.[25]Lovejoy E R, Bro M I, Bowers G H. Chemistry of radiation crosslinking of branched fluorocarbon resins [J]. J Appl Polym Sci, 1965, 9(2): 401-410.[26]Tabata Y, Oshima A, Takashika K, et al. Temperature effects on radiation induced phenomena in polymers [J]. Radiat Phys Chem, 1996, 48(5): 563-568.[27]Oshima A, Ikeda S, Kudoh H, et al. Temperature effects on radiation induced phenomena in polytetrafluoroetylene (PTFE)-change of G-value [J]. Radiat Phys Chem, 1997, 50(6): 611-615.[28]Tsuda M, Oikawa S. Theoretical aspects of the radiation effects of polymers [J]. J Polym Sci: Polym Chem Ed, 1979, 17(11): 3 759-3 773.[29]Oshima A, Ikeda S, Seguchi T, et al. Improvement of radiation resistance for polytetrafluoroethylene (PTFE) by radiation crosslinking [J]. Radiat Phys Chem, 1997, 49(2): 279-284.[30]Oshima A, Seguchi T. 37th international symposium on marcomolecules[C]. Australia: 1998, 37: 56.[31]Lappan U, Geiβler U, Scheler U. The influence of the irradiation temperature on the ratio of chain scission to branching reactions in electron beam irradiated polytetrafluoroethylene (PTFE) [J]. Macromol Mater Eng, 2007, 292(5): 641-645.[32]Fuchs B, Scheler U. Branching and cross-linking in radiation-modifiedpoly(tetrafluoroethylene): A solid-state NMR investigation [J]. Macromolecules, 2000,33(1): 120-124.[33]Lappan U, Geiβler U, Scheler U. Chemical structures formed in electron beam irradiated poly(tetrafluoroethylene-co-hexafluoropropylene) (FEP) [J]. Macromol Mater Eng, 2006, 291(8): 937-943.[34]Lappan U, Geiβler U, Scheler U, et al. Identification of new chemical structures inpoly(tetrafluoroethylene-co-perfluoropropyl vinyl ether) irradiated in vacuum at different temperatures [J]. Radiat Phys Chem, 2003, 67(3/4): 447-451.。
交联聚四氟乙烯的耐辐射性能研究
交联聚四氟乙烯的耐辐射性能研究唐忠锋;王谋华;吴国忠;钟磊【摘要】利用电子束高温辐照聚四氟乙烯（PTFE）制备交联聚四氟乙烯（XPTFE）。
通过摩擦磨损测试评价了XPTFE的耐辐射性能。
结果表明：XPTFE 的耐辐射性随交联度的增加而增加,与PTFE相比,XPTFE的耐辐射性可提高两个数量级。
XPTFE耐辐射性提高是因为形成网状交联结构所导致。
【期刊名称】《有机氟工业》【年(卷),期】2010(000)003【总页数】3页(P7-9)【关键词】聚四氟乙烯;辐射交联;磨损率;耐辐射性【作者】唐忠锋;王谋华;吴国忠;钟磊【作者单位】【正文语种】中文【中图分类】TQ635聚四氟乙烯 (PTFE)是一种白色蜡状的热塑性塑料,具有优异的综合性能。
但 PTFE 的耐辐射能力差,几千戈瑞 (kGy)的剂量就可以使其完全丧失力学性能。
通常条件下,PTFE是一种典型的辐射裂解材料[1～9]。
研究发现[10～12]:在真空或惰性气氛下,温度为330～340°C,利用60Co的γ射线或电子束对PTFE进行辐照,可以制备出交联聚四氟乙烯(XPTFE)。
Sun等[13、14]发现 XPTFE的耐辐射性能明显提高。
Oshim a等[15]利用γ射线在空气和真空条件下对XPTFE进行辐照,利用拉伸性能变化来表征其耐辐射性能。
结果表明:XPTFE 由于形成交联结构,其耐辐射性明显提高,最多可以提高两个数量级。
本文在空气条件下,利用60Co的γ射线对试样进行了辐照,通过热性能及磨损率的变化来评价其耐辐射性。
结果表明,XPTFE的耐辐射性可提高近 100倍。
该项目的研究为 XPTFE 在核反应堆等强射线场中的应用提供了重要的技术支持,为其在新领域的开发应用开辟了一条有效的途径,具有重要的实际应用价值。
PTFE薄片,日本大金公司;不同交联度的 XPTFE片,实验室制备;60Co源的γ-射线辐照实验装置,中国科学院上海应用物理研究所;差示扫描量热仪: TA 822e,梅特勒公司;组态控制万能摩擦磨损试验机:MMW-1A,山东济南益华摩擦测试有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚四氟乙烯的辐射效应
邓鹏炀;钟晓光;孙家珍
【期刊名称】《辐射研究与辐射工艺学报》
【年(卷),期】1999(017)001
【摘要】聚四氟乙烯(以下简称为F4)一直被认为是典型的辐射降解型高聚物,但事实上F4在特定条件(无氧及一个很窄的温度区间(335±5℃))下是可以实现辐射交联的.辐射交联F4与辐射裂解F4相比,其性质(如结晶度等)发生了很大的变化,与之相关的文献近几年已陆续发表,对此本文将给予扼要的回顾及总结.
【总页数】8页(P1-8)
【作者】邓鹏炀;钟晓光;孙家珍
【作者单位】中国科学院长春应用化学研究所,长春,130022;中国科学院长春应用化学研究所,长春,130022;中国科学院长春应用化学研究所,长春,130022
【正文语种】中文
【中图分类】TQ31
【相关文献】
1.空间聚四氟乙烯的真空紫外辐射及其与原子氧的复合效应研究 [J], 赵小虎;沈志刚;邢玉山;麻树林
2.空间用聚四氟乙烯材料的原子氧、温度、紫外辐射效应的试验研究 [J], 赵小虎;沈志刚;王忠涛;邢玉山;麻树林
3.聚四氟乙烯的辐射效应及其ESR研究 [J], 沈光来;苏吉虎;陈家富
4.聚四氟乙烯的辐射化学效应 [J], 杜纪富;张光学;赵龙;李月生
5.聚四氟乙烯密封材料的电子束辐射效应研究 [J], 黄玮;韩军;许云书;傅依备;何捷因版权原因，仅展示原文概要，查看原文内容请购买。
