点阵字符型液晶显示模块使用手册
四 装配操作时的注意事项 1. 模块是经过精心设计组装而成的 请勿随意自行加工 修整 2. 金属框爪不得随意扭动 拆卸 3. 不要随意修改加工PCB板外形 装配孔 线路极其部件 4. 不得修改导电胶条 5. 不得修改任何内部支架 6. 不要碰 摔 折曲 扭动模块
V*
8+.
&$VQ&$
8+* 8+.
8CNKFFCVC V E[E'
8+* 8+.
9TKV G1R GT CVKQP
项目
使能周期 使能脉冲宽度 使能升 降时间 地址建立时间 地址保持时间 数据建立时间 数据保持时间

(001)基于HD44780液晶芯片的16×2字符型液晶(1602)简介

(001)基于HD44780液晶芯片的16×2字符型液晶(1602)简介

(001)基于HD44780液晶芯片的16×2字符型液晶(1602)简介声明:本文内容选自《AVR单片机与CPLD/FPGA综合应用入门》及《smc 1 602A LCM 使用说明书》,自用资料存档,请勿转载!否则因此引起的版权问题本人概不负责!液晶显示器以其微功耗、小体积、使用灵活等诸多优点在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。

液晶显示器通常可分为两大类,一类是点阵型,另一类是字符型。

点阵型液晶通常面积较大,可以显示图形;而一般的字符型液晶只有两行,面积小,只能显示字符和一些很简单的图形,简单易控制且成本低。

目前市面上的字符型液晶绝大多数是基于HD44780液晶芯片的,所以控制原理是完全相同的,为HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

字符型LCD通常有14条引脚线(市面上也有很多16条引脚线的LCD,多出来的2条线是电源线VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD 完全一样),定义如下表所示:字符型LCD的引脚定义┌────┬────┬────┬──────┬────────────┐ㄧ引脚号ㄧ引脚名ㄧ电平ㄧ输入/输出ㄧ作用ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 1 ㄧ Vss ㄧㄧㄧ电源地ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 2 ㄧ Vcc ㄧㄧㄧ电源(+5V)ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 3 ㄧ Vee ㄧㄧㄧ对比调整电压ㄧ├────┼────┼────┼──────┼───────────ㄧ 4 ㄧ RS ㄧ 0/1 ㄧ输入ㄧ 0=输入指令ㄧㄧㄧㄧㄧㄧ 1=输入数据ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 5 ㄧ R/W ㄧ 0/1 ㄧ输入ㄧ 0=向LCD写入指令或数据ㄧㄧㄧㄧㄧㄧ 1=从LCD读取信息ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 6 ㄧ E ㄧ 1,1→0 ㄧ输入ㄧ使能信号,1时读取信息,ㄧㄧㄧㄧㄧㄧ 1→0(下降沿)执行指令ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 7 ㄧ DB0 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line0(最低位)ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 8 ㄧ DB1 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line1ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 9 ㄧ DB2 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line2ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 10 ㄧ DB3 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line3ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 11 ㄧ DB4 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line4ㄧ├────┼────┼────┼──────┼───────────ㄧ 12 ㄧ DB5 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line5ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 13 ㄧ DB6 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line6ㄧ├────┼────┼────┼──────┼────────────┤ㄧ 14 ㄧ DB7 ㄧ 0/1 ㄧ输入/输出ㄧ数据总线line7(最高位)ㄧ└────┴────┴────┴──────┴────────────┘HD44780内置了192个常用字符,存于字符产生器CGROM(Character Gener ator ROM)中,另外还有几个允许用户自定义的字符产生RAM,称为CGRAM(C haracter Generator RAM)。

HD44780中文数据手册

HD44780中文数据手册
1. 不要用手随意去摸外引线、电路板上的电路及金属框; 2. 如必须直接接触时,应使人体与模块保持在同一电位或将人体良好接地; 3. 焊接使用的烙铁和操作用的电动工具必须良好接地,没有漏电; 4. 不得使用真空吸尘器进行清洁处理,因为它会产生很强的静电; 5. 空气干燥也会产生静电,因此工作间湿度应在RH60%以上; 6. 取出或放回包装袋或移动位置时,也需小心防止产生静电,不要随意更换包装或舍弃包装。 四、装配操作时的注意事项 1. 模块是经过精心设计组装而成的,请勿随意自行加工修整; 2. 金属框爪不得随意扭动拆卸; 3. 不要随意修改加工PCB板外形、装配孔、线路及其部件;
运行时间(250Khz): 40 µs 功能:设置显示、光标及闪烁开关。 其中:D表示显示开关:D = 1为开,D = 0为关;
C表示光标开关:C = 1为开,C = 0为关; B表示闪烁开关:B = 1为开,B = 0为关。 5、光标、画面位移
运行时间(250Khz): 40 µs 功能:光标、画面移动,不影响DDRAM。 其中:S/C = 1: 画面平移一个字符位;
Tas Tah Tdsw Th
最小值 1000 450
140 10 195 10
最大值 25 -
单位 ns ns ns ns ns ns ns
项目
符号
最小值
பைடு நூலகம்最大值
单位
使能周期
TcycE
1000
-
ns
使能脉冲宽度
Pweh
450
-
ns
使能升降时间 Ter,Tef
-
25
ns
地址建立时间
Tas
140
-
ns
地址保持时间
3. 模块使用时,接入逻辑电源和驱动电源的顺序,应是先逻辑电源,后驱动电源,断电时应 先驱动电源,后逻辑电源,这样做有助于保持屏的良好显示效果和避免在上电、断电时的电压冲击 损坏。所以推荐使用带控制的DC-DC电源做为模块的驱动电源。

HD44780详解

HD44780详解

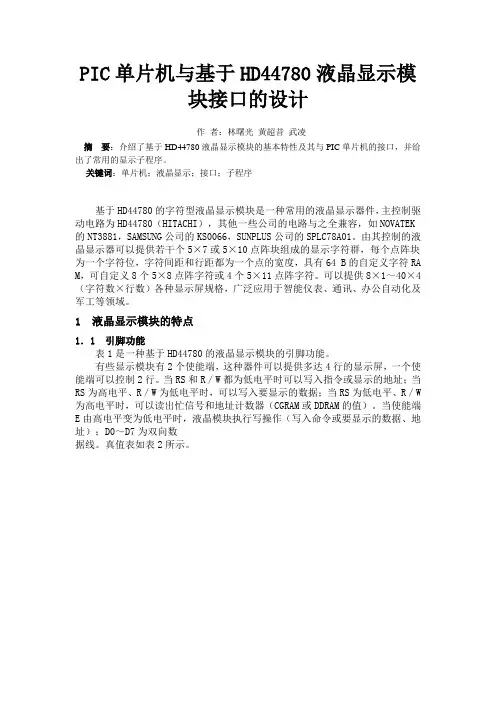

PIC单片机与基于HD44780液晶显示模块接口的设计作者:林曙光黄超昔武凌摘要:介绍了基于HD44780液晶显示模块的基本特性及其与PIC单片机的接口,并给出了常用的显示子程序。
