详解热水锅炉的主要组成部分以及运行工作过程
锅炉的构造及工作原理
锅炉的构造及工作原理锅炉是一种常见的热力设备，是将水加热转化为蒸汽或热水的装置。
锅炉具有广泛的应用领域，例如用于电力工业、化工工业、纺织工业、造纸工业、食品工业等。
本文将介绍锅炉的构造及工作原理。
一、锅炉的构造锅炉主要由炉膛、燃烧室、水层、排烟道、引风机、鼓风机和给水泵等组成。
1、炉膛炉膛是锅炉中最核心的组成部分，在炉膛内燃烧燃料产生高温，使水被加热。
炉膛一般由矩形或圆形的火箱和烟道构成。
常见的火箱形式有平面式、立式和圆柱式三种。
根据烟气流动情况，烟道可分为横通式、上升式、下降式等不同形式。
2、水层水层是锅炉中的一个重要部分，它是加热器的分类之一。
一般来说，水层是由上下两部分构成的。
上部是水蒸气和饱和水混合产生的混合气体，下部是水。
3、引风机、鼓风机引风机输送空气到炉膛中，帮助燃料燃烧。
鼓风机则将燃烧后的烟气排出炉外。
这两个部件是锅炉中十分重要的通风部分，提高了燃烧效率，同时也保证了燃烧产生的废气排放。
4、给水泵为了保证对锅炉加热的水需求，锅炉的辅助设备之一就是给水泵。
它负责将未经处理的原水供应到锅炉中。
二、锅炉的工作原理锅炉的工作原理主要分为热力系统、自控系统、水处理系统和燃料供应系统等几个方面。
1、热力系统热力系统是锅炉的核心部件，热能的转化都是在该系统中完成的。
锅炉首先经过引风机送入空气后，鼓风机将空气带到炉内，燃烧燃料之后产生高温。
高温的烟气与水层相接触，使得水层内的水被加热形成蒸汽或热水。
2、自控系统自控系统负责监控锅炉的各项指标，保证锅炉安全、稳定地工作。
它主要包括温度控制、压力控制、风量控制、水位控制等功能。
如果锅炉的任何一个参数超出安全范围，自控系统会自动采取措施，避免锅炉受损或爆炸。
3、水处理系统水处理系统的主要作用是对输入到锅炉的水进行处理，保证水的质量符合锅炉工作要求。
一般而言，锅炉很容易因为水中杂质沉积在锅炉缸壁上而受损，水处理系统就是为了防止这个问题的出现。
4、燃料供应系统燃料供应系统一般应该保证锅炉稳定的燃烧，从而提供热能。
热水锅炉构造

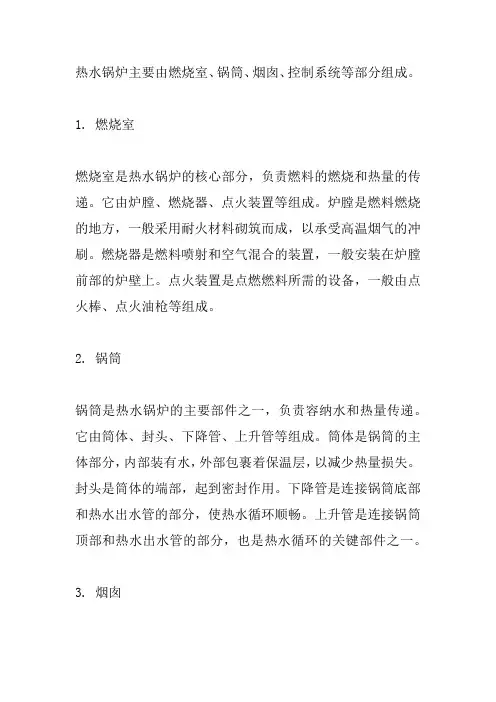

热水锅炉主要由燃烧室、锅筒、烟囱、控制系统等部分组成。
1. 燃烧室燃烧室是热水锅炉的核心部分，负责燃料的燃烧和热量的传递。
它由炉膛、燃烧器、点火装置等组成。
炉膛是燃料燃烧的地方，一般采用耐火材料砌筑而成，以承受高温烟气的冲刷。
燃烧器是燃料喷射和空气混合的装置，一般安装在炉膛前部的炉壁上。
点火装置是点燃燃料所需的设备，一般由点火棒、点火油枪等组成。
2. 锅筒锅筒是热水锅炉的主要部件之一，负责容纳水和热量传递。
它由筒体、封头、下降管、上升管等组成。
筒体是锅筒的主体部分，内部装有水，外部包裹着保温层，以减少热量损失。
封头是筒体的端部，起到密封作用。
下降管是连接锅筒底部和热水出水管的部分，使热水循环顺畅。
上升管是连接锅筒顶部和热水出水管的部分，也是热水循环的关键部件之一。
3. 烟囱烟囱是热水锅炉排放烟气的通道，一般由耐火材料砌筑而成。
它分为两段：一段靠近燃烧室，称为烟囱底部；另一段远离燃烧室，称为烟囱主体。
烟囱底部的作用是将炉膛中的烟气排出，并防止冷空气进入炉膛。
烟囱主体的作用是将烟气排出室外，避免对室内环境造成污染。
4. 控制系统控制系统是热水锅炉的重要组成部分之一，负责对锅炉的运行进行控制和调节。
它主要由安全阀、压力表、温度计、控制器等组成。
安全阀是保证锅炉安全运行的关键部件之一，当锅筒压力超过设定值时会自动开启泄压。
压力表用于显示锅筒内的压力值，方便操作人员监控。
温度计用于显示热水温度值，方便操作人员控制热水温度。
控制器是控制系统的核心部分，可以根据设定的温度值自动控制燃烧器的运行和热水循环泵的启停，实现自动化控制和调节。
锅炉结构及工作原理

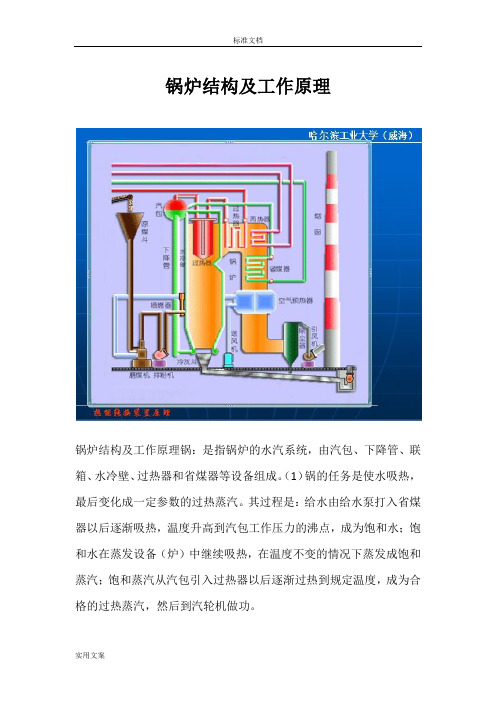

锅炉结构及工作原理锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。
（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。
其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。
汽包：汽包俗称锅筒。
蒸汽锅炉的汽包内装的是热水和蒸汽。
汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。
下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。
为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。
联箱：又称集箱。
一般是直径较大，两端封闭的圆管，用来连接管子。
起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。
（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。
水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。
它由许多上升管组成，以接受辐射传热为主受热面。
作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。
而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。
水冷壁的形式：1.光管式2.膜式过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。
省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。
锅炉的工作过程
一、锅炉机组的系统
1、制粉系统
原煤输送系统将破碎后的原煤送入原煤仓→给煤机→磨煤 机→煤粉分离→合格的煤粉→由空气送入炉内燃烧。
2、燃烧系统
燃烧所需要的空气 → 送风机 → 空气预热器 →
→ 燃烧器二次风喷口→燃烧室。
→两路热风管道
→制粉系统输送煤 粉→燃烧器一次
风喷口→燃烧室。
3、汽水系统
烟气中携带的细灰粒（约占总灰量的90~95%），经除尘 器将细灰从烟气中分离出来，由除灰系统送往灰场；
锅炉运行中沉积到受热面上的细灰由吹灰器清除进入除灰 系统。
5、烟气排放系统
燃烧产生的烟气由锅炉尾部的空气预热器出口排出后，经 过除尘器，将烟气中的大部分细灰分离出来，排往除灰系 统，以防止粉尘粒子对大气产生污染。
低压(P<2.5ＭPa)、中压(P3.9ＭPa)、高压(P10.8ＭPa)、 超高压(P14.7ＭPa)、亚临界压力(P16.8～18.6ＭPa)、超 临界及超超临界压力(P25～40ＭPa)。
4、按燃烧方式分类
火床炉、煤粉炉(四角燃烧、对冲燃烧、Ｗ型火焰燃烧)、旋 风炉、流化床锅炉。
5、按蒸发受热面循环方式分类 自然循环、控制循环、直流锅炉、低倍率或复合循环
五、Ｂ＆Ｗ360ＭＷ级Ｗ型火焰锅炉
Ｂ＆Ｗ360ＭＷ级Ｗ型火焰锅炉是我国湖南岳阳电厂引进的 亚临界自然循环锅炉。锅炉整体布置如图1-8。沿烟气流程 布置屏式过热器、高温过热器，水平烟道中布置高、低温 再热器（即再热器为单级布置），尾部竖井烟道中布置低 温过热器和省煤器。过热汽温调节采用两级喷水减温，再 热汽温调节采用炉底供热风的方式。炉底注入热风还可以 使冷灰斗区域的炉渣凝聚体积减小，以利于排渣和减轻受 热面的磨损。
第一节 锅炉机组的工作过程
锅炉的构成和工作过程

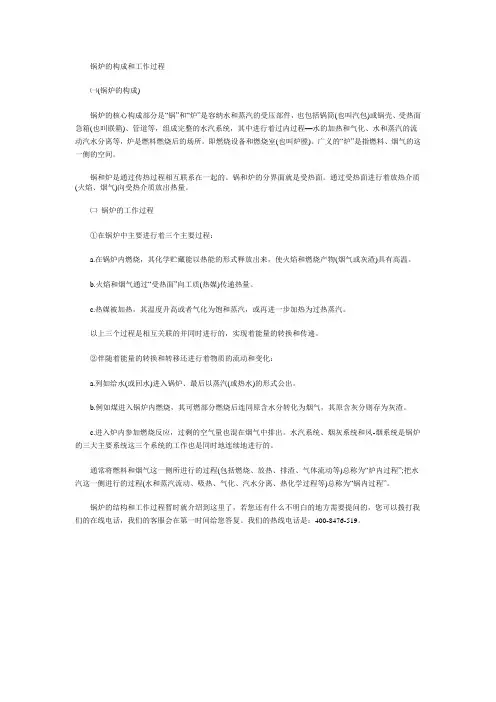

锅炉的构成和工作过程㈠(锅炉的构成)锅炉的核心构成部分是“锅”和“炉”是容纳水和蒸汽的受压部件，也包括锅筒(也叫汽包)或锅壳、受热面急箱(也叫联箱)、管道等，组成完整的水汽系统，其中进行着过内过程—水的加热和气化、水和蒸汽的流动汽水分离等，炉是燃料燃烧后的场所。
即燃烧设备和燃烧室(也叫炉膛)。
广义的“炉”是指燃料、烟气的这一侧的空间。
锅和炉是通过传热过程相互联系在一起的。
锅和炉的分界面就是受热面。
通过受热面进行着放热介质(火焰、烟气)向受热介质放出热量。
㈡锅炉的工作过程①在锅炉中主要进行着三个主要过程：a.在锅炉内燃烧，其化学贮藏能以热能的形式释放出来，使火焰和燃烧产物(烟气或灰渣)具有高温。
b.火焰和烟气通过“受热面”向工质(热媒)传递热量。
c.热媒被加热，其温度升高或者气化为饱和蒸汽，或再进一步加热为过热蒸汽。
以上三个过程是相互关联的并同时进行的，实现着能量的转换和传递。
②伴随着能量的转换和转移还进行着物质的流动和变化：a.列如给水(或回水)进入锅炉、最后以蒸汽(或热水)的形式公出。
b.例如煤进入锅炉内燃烧，其可燃部分燃烧后连同原含水分转化为烟气，其原含灰分则存为灰渣。
c.进入炉内参加燃烧反应，过剩的空气量也混在烟气中排出。
水汽系统、烟灰系统和风-烟系统是锅炉的三大主要系统这三个系统的工作也是同时地连续地进行的。
通常将燃料和烟气这一侧所进行的过程(包括燃烧、放热、排渣、气体流动等)总称为“炉内过程”;把水汽这一侧进行的过程(水和蒸汽流动、吸热、气化、汽水分离、热化学过程等)总称为“锅内过程”。
锅炉的结构和工作过程暂时就介绍到这里了，若您还有什么不明白的地方需要提问的，您可以拨打我们的在线电话，我们的客服会在第一时间给您答复。
我们的热线电话是：400-8476-519。
锅炉的工作原理

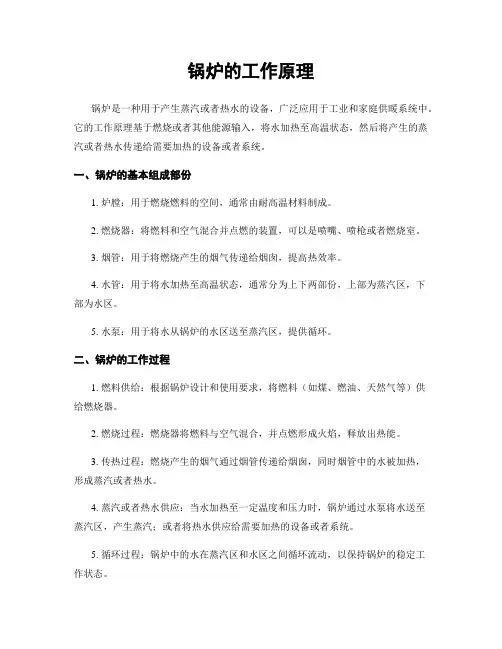

锅炉的工作原理锅炉是一种用于产生蒸汽或者热水的设备，广泛应用于工业和家庭供暖系统中。
它的工作原理基于燃烧或者其他能源输入，将水加热至高温状态，然后将产生的蒸汽或者热水传递给需要加热的设备或者系统。
一、锅炉的基本组成部份1. 炉膛：用于燃烧燃料的空间，通常由耐高温材料制成。
2. 燃烧器：将燃料和空气混合并点燃的装置，可以是喷嘴、喷枪或者燃烧室。
3. 烟管：用于将燃烧产生的烟气传递给烟囱，提高热效率。
4. 水管：用于将水加热至高温状态，通常分为上下两部份，上部为蒸汽区，下部为水区。
5. 水泵：用于将水从锅炉的水区送至蒸汽区，提供循环。
二、锅炉的工作过程1. 燃料供给：根据锅炉设计和使用要求，将燃料（如煤、燃油、天然气等）供给燃烧器。
2. 燃烧过程：燃烧器将燃料与空气混合，并点燃形成火焰，释放出热能。
3. 传热过程：燃烧产生的烟气通过烟管传递给烟囱，同时烟管中的水被加热，形成蒸汽或者热水。
4. 蒸汽或者热水供应：当水加热至一定温度和压力时，锅炉通过水泵将水送至蒸汽区，产生蒸汽；或者将热水供应给需要加热的设备或者系统。
5. 循环过程：锅炉中的水在蒸汽区和水区之间循环流动，以保持锅炉的稳定工作状态。
6. 温度和压力控制：锅炉配备了温度和压力传感器以及控制系统，用于监测和调节锅炉的工作参数，以确保安全和高效运行。
三、锅炉的分类根据不同的工作原理和应用需求，锅炉可以分为多种类型，常见的包括以下几种：1. 水管锅炉：将水加热至蒸汽或者热水状态的锅炉，通过水管传递热能。
2. 烟管锅炉：将燃烧产生的烟气通过烟管传递热能的锅炉，通常用于工业领域。
3. 循环流化床锅炉：利用循环流化床技术将固体燃料与空气混合燃烧的锅炉，具有高效燃烧和低排放的特点。
4. 沸水锅炉：将水加热至沸腾状态的锅炉，适合于供暖系统和工业加热需求。
5. 燃气锅炉：使用天然气或者液化石油气等燃料的锅炉，具有清洁、高效的特点。
四、锅炉的应用领域锅炉广泛应用于以下领域：1. 工业：用于工业生产过程中的加热、蒸汽动力、供暖等。
热水锅炉运行操作规程
热水锅炉运行操作规程热水锅炉是一种常见的供暖设备，具有安全性能好、效率高、使用方便等优点。
但是，由于其本身的特点和运行原理，使用和操作时必须按照一定的规程和步骤来进行，以确保运行安全和正常。
一、热水锅炉的基本知识1. 热水锅炉的工作原理：热水锅炉是一种利用燃料的能量将水加热到一定的温度并提供给用户使用的设备。
它由锅炉本体、燃烧设备、水处理设备、控制系统等组成。
2. 热水锅炉的分类：热水锅炉可以根据不同的工作压力、给水温度和燃料种类来进行分类。
常见的分类有按工作压力分为低压、中压和高压锅炉；按给水温度分为低温、中温和高温锅炉；按燃料种类分为燃煤、燃油、燃气和电锅炉等。
3. 热水锅炉的主要部件：热水锅炉由锅炉本体、燃烧设备、烟道系统、水处理设备、控制系统等组成。
其中，锅炉本体是热水锅炉的核心部件，它由炉膛、燃烧室、蒸汽室、烟道等组成。
二、热水锅炉的运行前准备1. 仔细阅读使用说明书：在使用热水锅炉之前，要仔细阅读热水锅炉的使用说明书，了解锅炉的基本知识、安全要求、操作规程等内容。
2. 检查热水锅炉的各部件：在使用前要对热水锅炉的各部件进行检查，确保无异常。
特别是检查燃烧设备、水处理设备和控制系统等关键部件的工作状态和安全性能。
3. 清洗和排放：在使用前，应对热水锅炉进行清洗和排放工作，清除锅炉内的杂质和污垢，确保水质清洁和循环畅通。
三、热水锅炉的运行操作规程1. 燃烧设备操作（1）点火：首先，打开燃烧器和燃烧器之间的进风门，并打开燃烧器的点火装置。
然后，点火并观察燃烧器的燃烧情况，确保燃烧稳定和燃烧效率高。
（2）调整火力：根据实际需要和锅炉的工作状态，适时调整燃烧器的火力大小。
要保持燃烧器的火焰稳定和锅炉的供水温度在设定范围内。
（3）监控燃烧情况：在锅炉的运行过程中，要定期检查和监控燃烧器的燃烧情况，包括燃烧器的火焰形态、燃烧器和炉膛的温度等。
2. 锅炉水处理（1）添加水处理剂：在使用过程中，要定期检查和添加水处理剂，以保证水质稳定和水循环畅通。
四川余热热水锅炉工作原理
四川余热热水锅炉工作原理
四川余热热水锅炉是利用工业生产过程中产生的余热，通过热水锅炉进行回收利用的设备。
其工作原理如下：
1. 余热采集：首先需要将工业生产过程中产生的高温余热采集到余热热水锅炉中。
这可以通过管道系统将余热引导到热水锅炉中。
2. 热水锅炉内部：热水锅炉内部主要包括燃烧室、炉膛、热交换器等组成部分。
3. 燃烧室：余热热水锅炉可以使用多种燃料，如燃煤、燃气等。
燃烧室是燃料燃烧的场所，通过点火、燃烧控制等控制方式使燃料在燃烧室中燃烧产生高温燃烧气体。
4. 炉膛：燃烧室中的高温燃烧气体进入炉膛，经过炉膛的阻尼层和辐射层，使得燃烧气体释放的热量可以充分传递给热水。
5. 热交换器：燃烧气体释放的热量经过辐射层后，进入热交换器，与热水进行热量交换。
热交换器通常由螺旋翅片管或管束组成，热交换器的内部有大量的导热体，可以提高热量的传递效率。
6. 热水供应：热交换器中的热水经过热能传递，温度升高，并被输送到供热系统或热水系统中供应给工业生产或生活用热。
总之，四川余热热水锅炉通过燃料燃烧产生高温燃烧气体，将
其释放的热量通过热交换器与热水进行热量交换，将热水供应给工业或生活系统，实现余热回收利用。
